BIGTREETECH
TFT35 SPI V2.1
3,5 дюйма · 480×320 точек · SPI + I2C

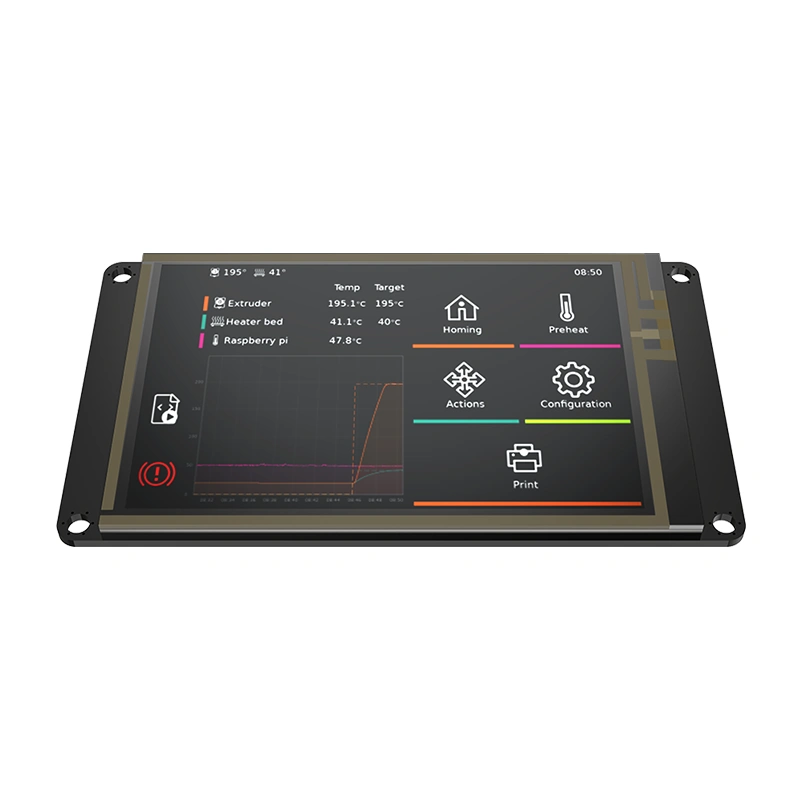

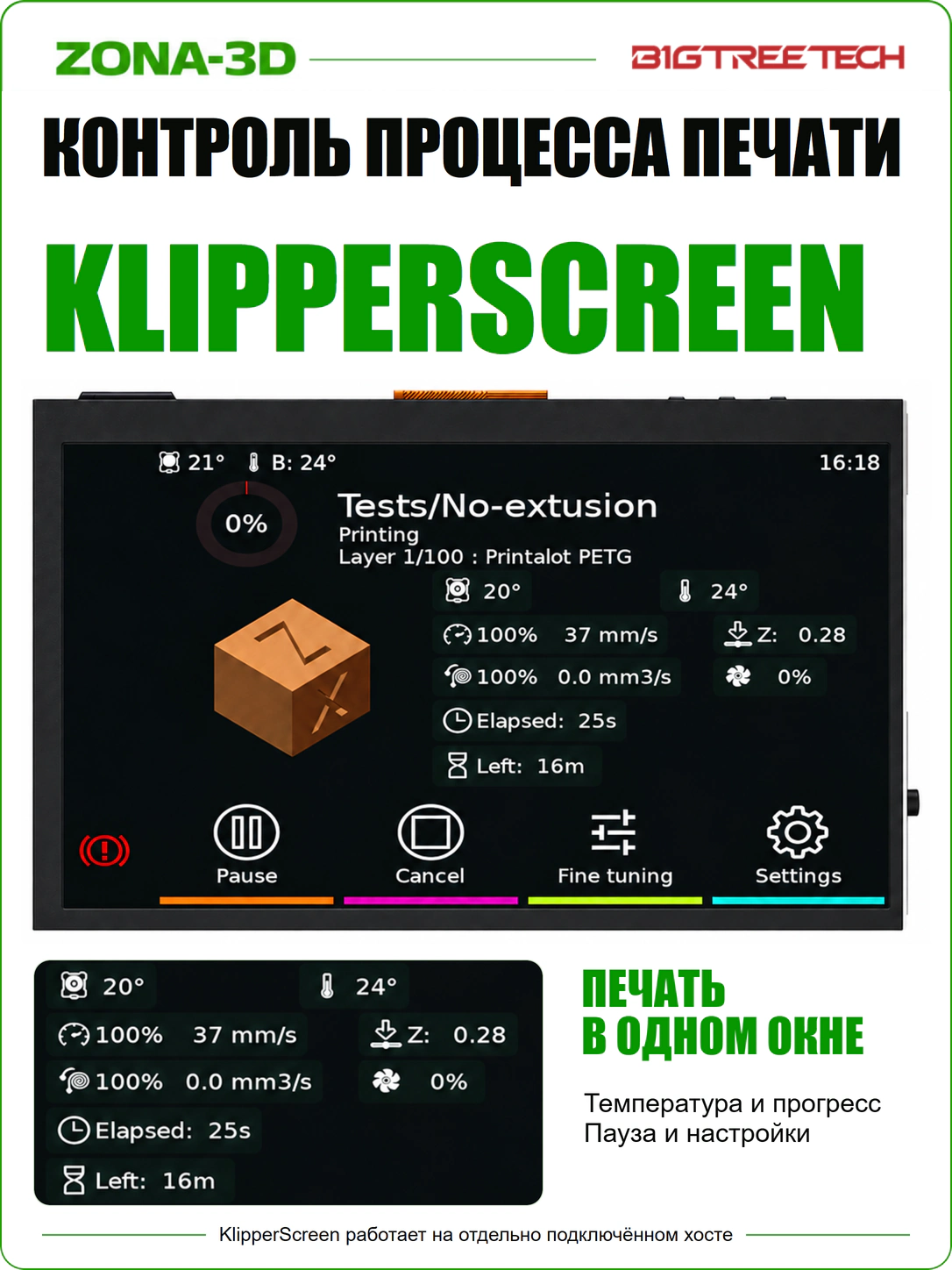

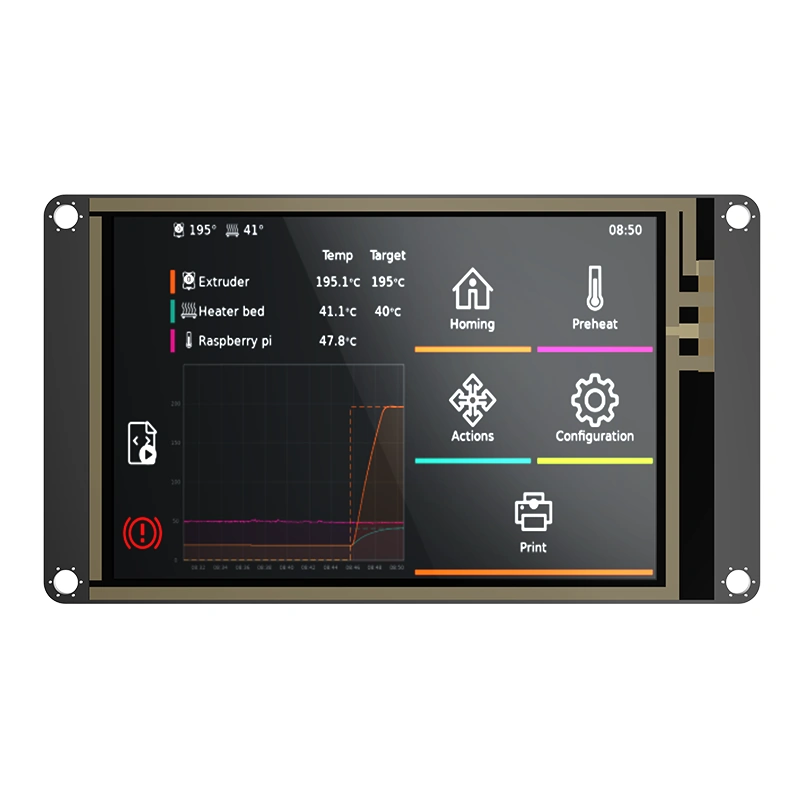

BIGTREETECH TFT35 SPI V2.1 — сенсорный дисплей для локального управления 3D-принтером через KlipperScreen. Экран диагональю 3,5 дюйма с разрешением 480×320 точек показывает состояние принтера и даёт доступ к настроенным командам, файлам печати и макросам. Изображение передаётся по SPI, касания обрабатываются через I2C; для работы нужна совместимая вычислительная платформа с поддержкой экрана, в официальном руководстве описана система на CB1.
Панель устанавливают на корпус или в отдельный держатель рядом с принтером, чтобы пользоваться меню во время подготовки и печати. Она выводит интерфейс, который запускается на Linux-хосте: сама панель не заменяет CB1, управляющую плату или программную систему Klipper.
Управление настроенными функциями прямо возле принтера: температуры, задания и макросы.
Экран 3,5 дюйма подходит для установки в отдельную небольшую панель управления.

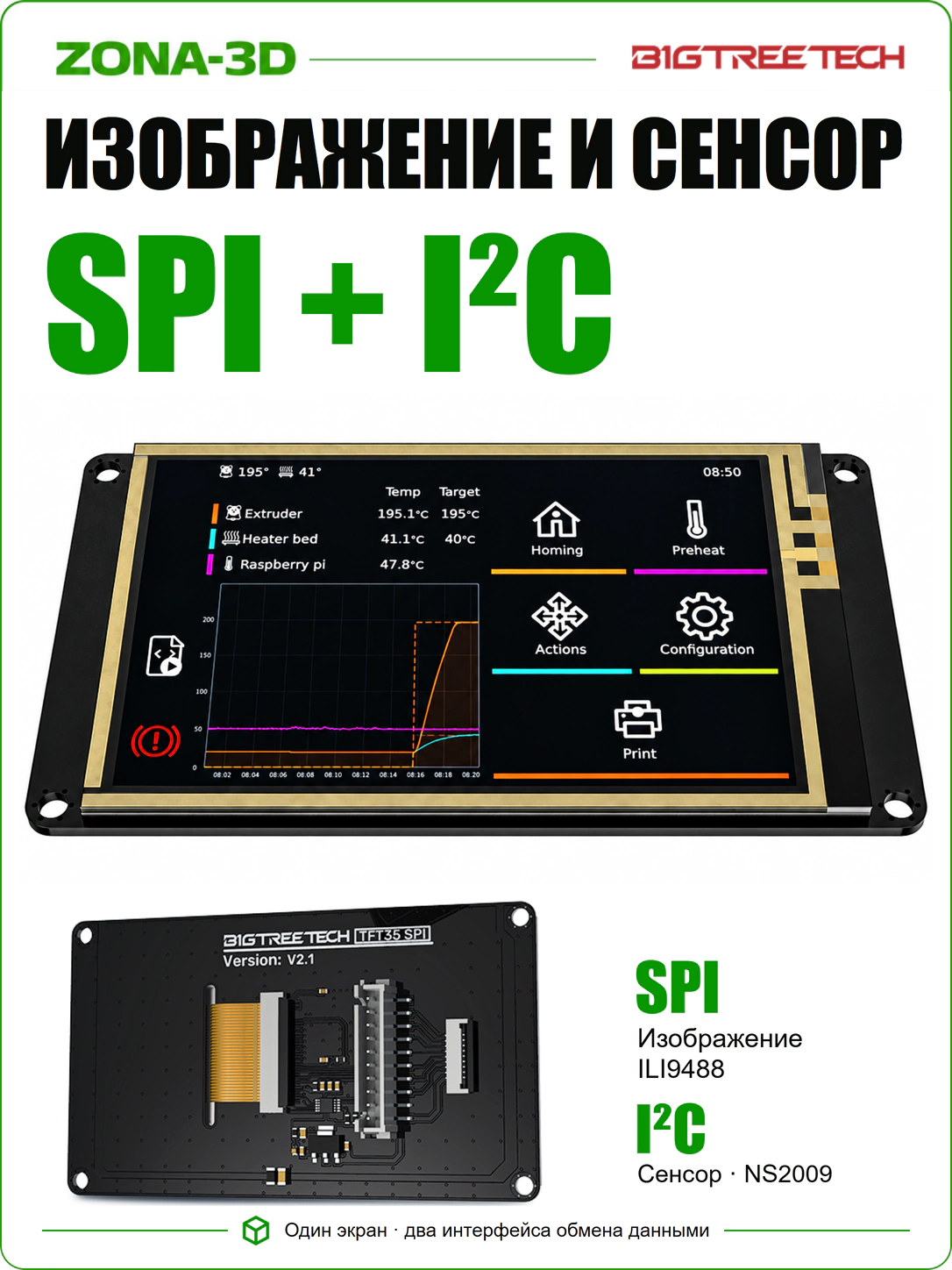

SPI отвечает за изображение, I2C — за касания; обе части настраиваются на хосте.
Для каких сборок подходит

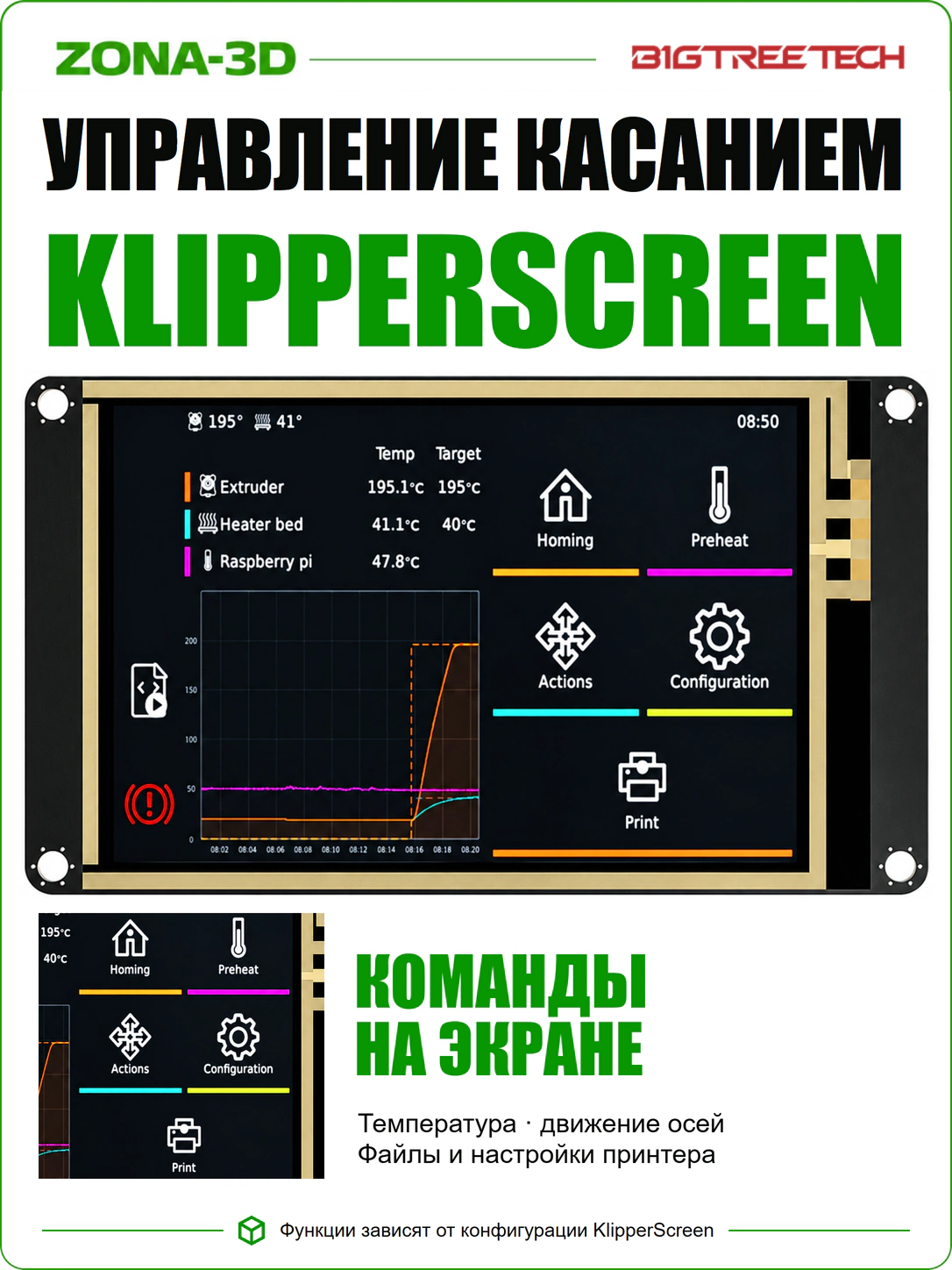

TFT35 SPI V2.1 рассчитан на проекты, где уже используется или планируется совместимый Linux-хост с KlipperScreen. На панели можно разместить управление нагревом, перемещением, файлами и пользовательскими макросами. Набор действий определяется конфигурацией принтера и установленного интерфейса.
Формат полезен в компактной DIY-сборке, когда большой монитор занимает лишнее место. Тип кинематики сам по себе совместимость не определяет: нужно проверить вычислительный модуль, разъём, драйвер дисплея и сенсора в выбранном образе ОС. Обычный порт TFT на контроллере принтера не заменяет эту проверку.

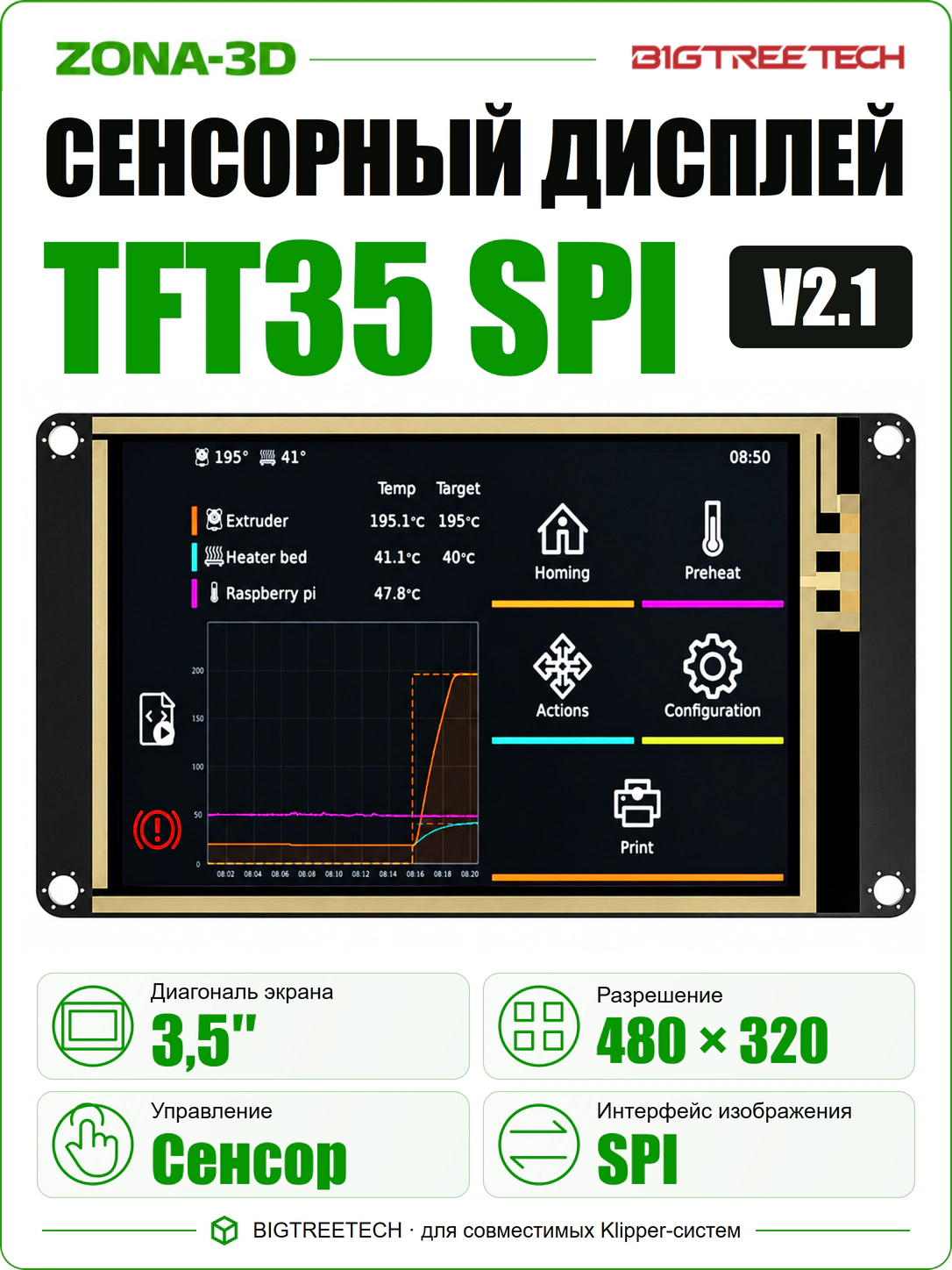

Технические характеристики
| Модель | BIGTREETECH TFT35 SPI V2.1 |
|---|---|
| Тип | Цветной сенсорный дисплей для совместимого хоста |
| Диагональ | 3,5 дюйма |
| Разрешение | 480×320 точек |
| Изображение | SPI; контроллер ILI9488 |
| Касания | I2C; контроллер NS2009 |

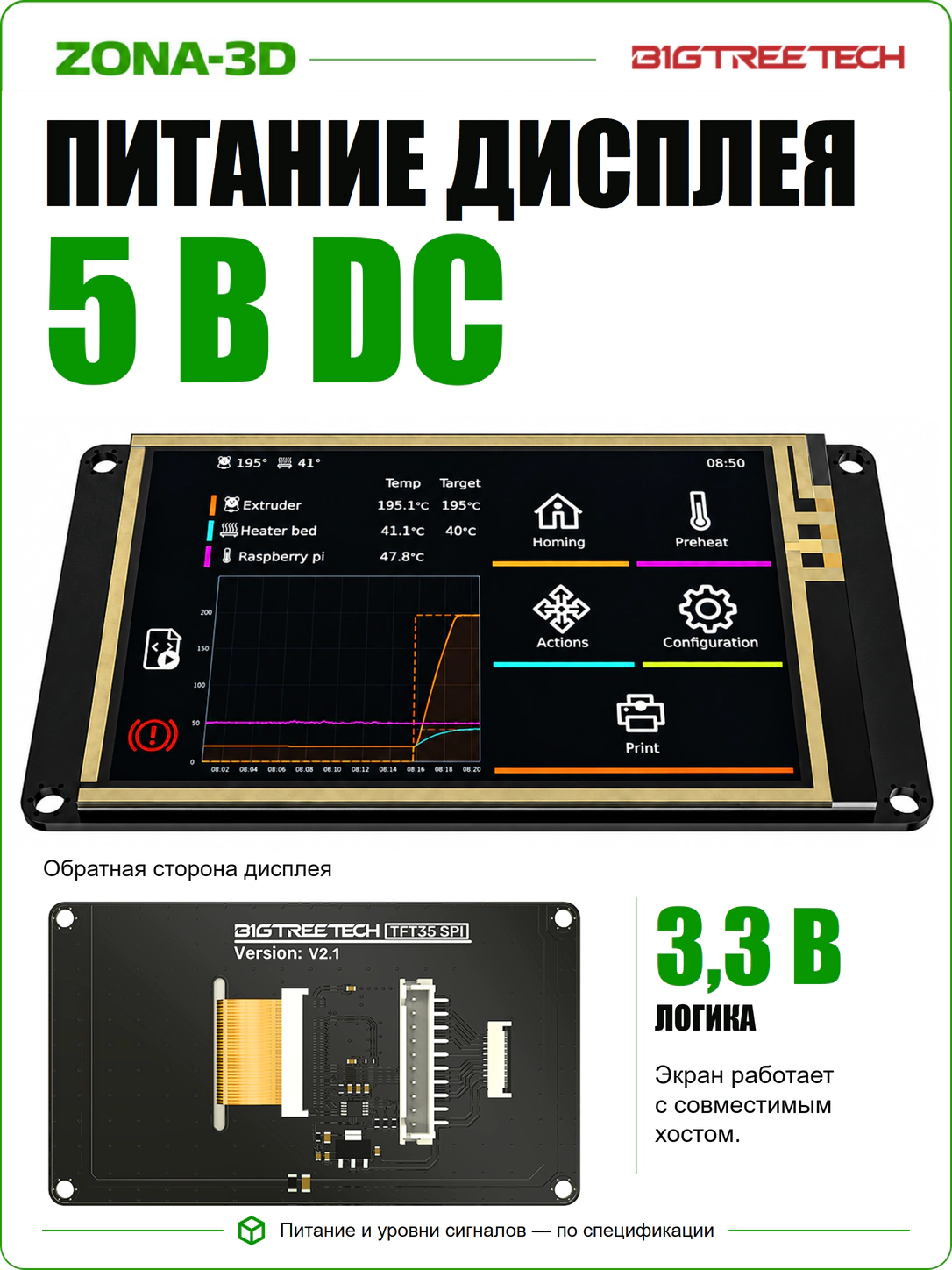

| Питание | DC 5 В |
| Логические сигналы | 3,3 В |
| Основной разъём | FPC, 9 контактов, шаг 1,0 мм |
| Дополнительный разъём | XH2.54; назначение выводов по документации V2.1 |
| Габариты платы | 98 × 56 мм |
| Штатная инструкция производителя | Настройка с CB1; интерфейс KlipperScreen устанавливается на хосте |

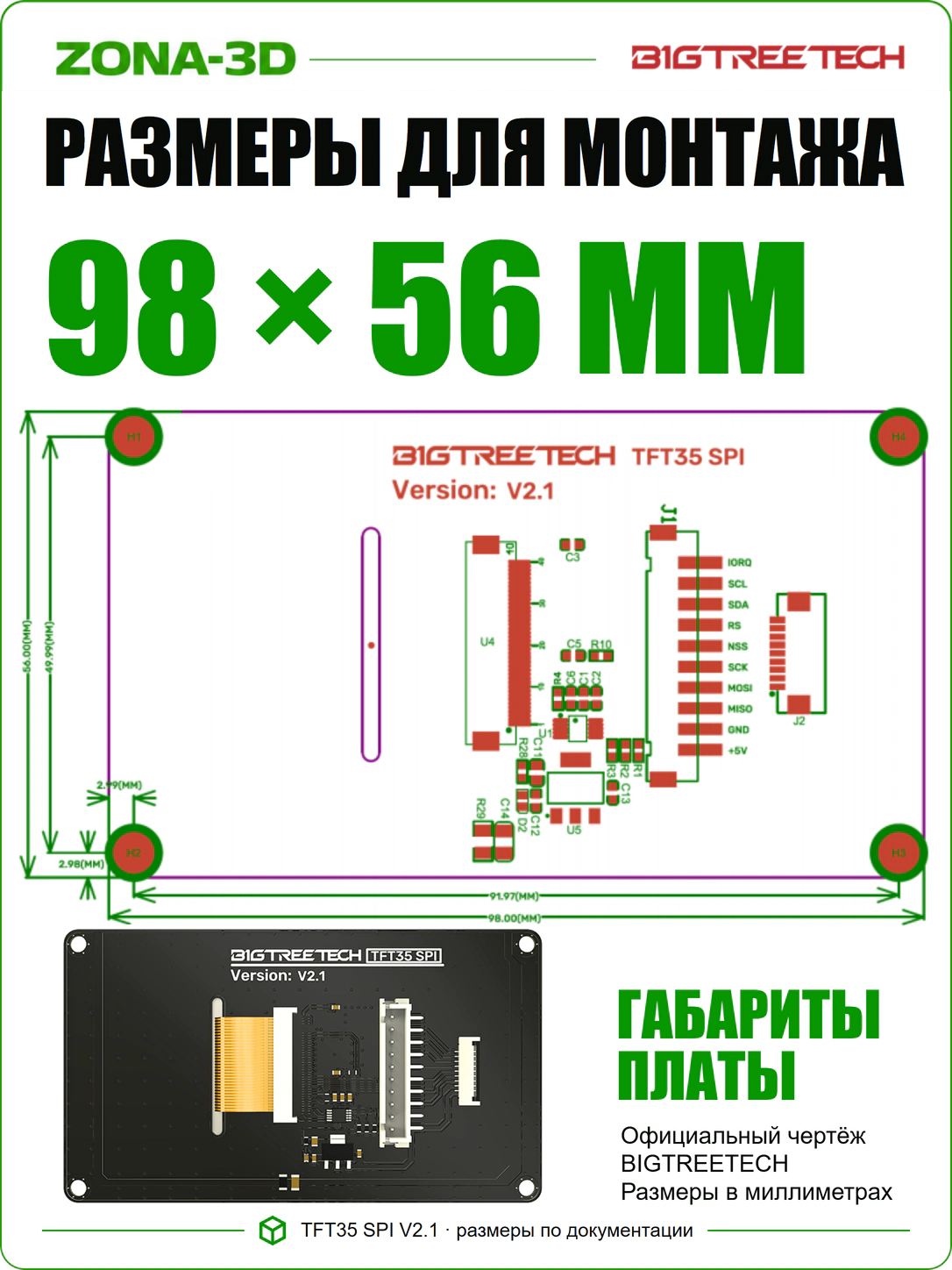

Габариты 98 × 56 мм описывают контур платы. Координаты крепёжных отверстий и необходимые зазоры проверяйте по размерному чертежу V2.1, а не по этим двум числам.
Как устроена система

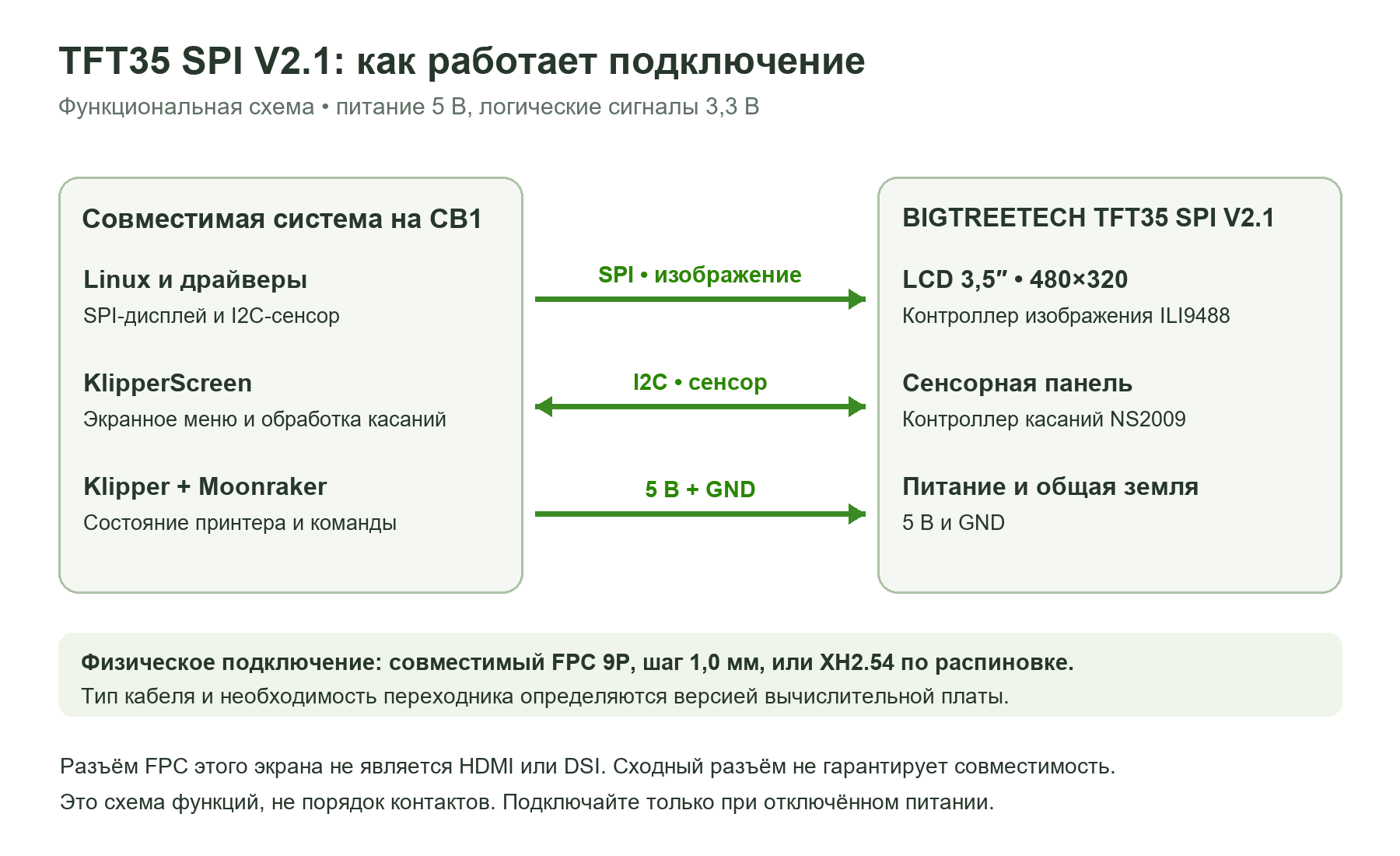

Хост формирует графический интерфейс и передаёт данные изображения на LCD. Контроллер сенсора сообщает координаты касаний, а KlipperScreen преобразует действия пользователя в команды для системы принтера через Moonraker. Поэтому работа дисплея, сенсора и связи с принтером проверяется по отдельности.
Например, появление загрузочного текста подтверждает вывод изображения, но ещё не означает запуск KlipperScreen. Аналогично, открывшееся меню без реакции на касания требует проверки сенсорного интерфейса и его настройки, а не замены профиля LCD.
Разъёмы и подключение

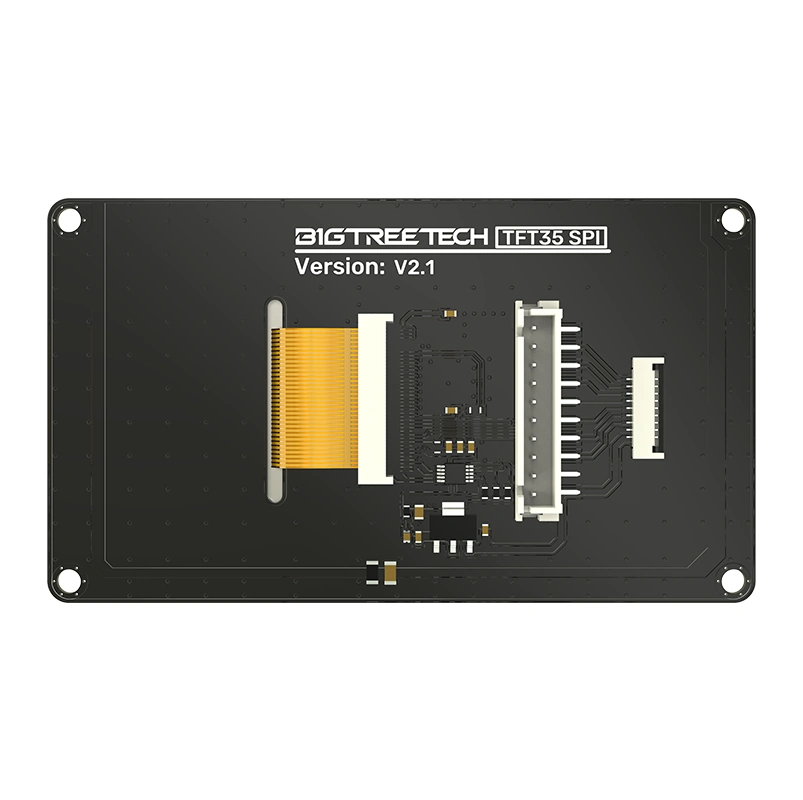

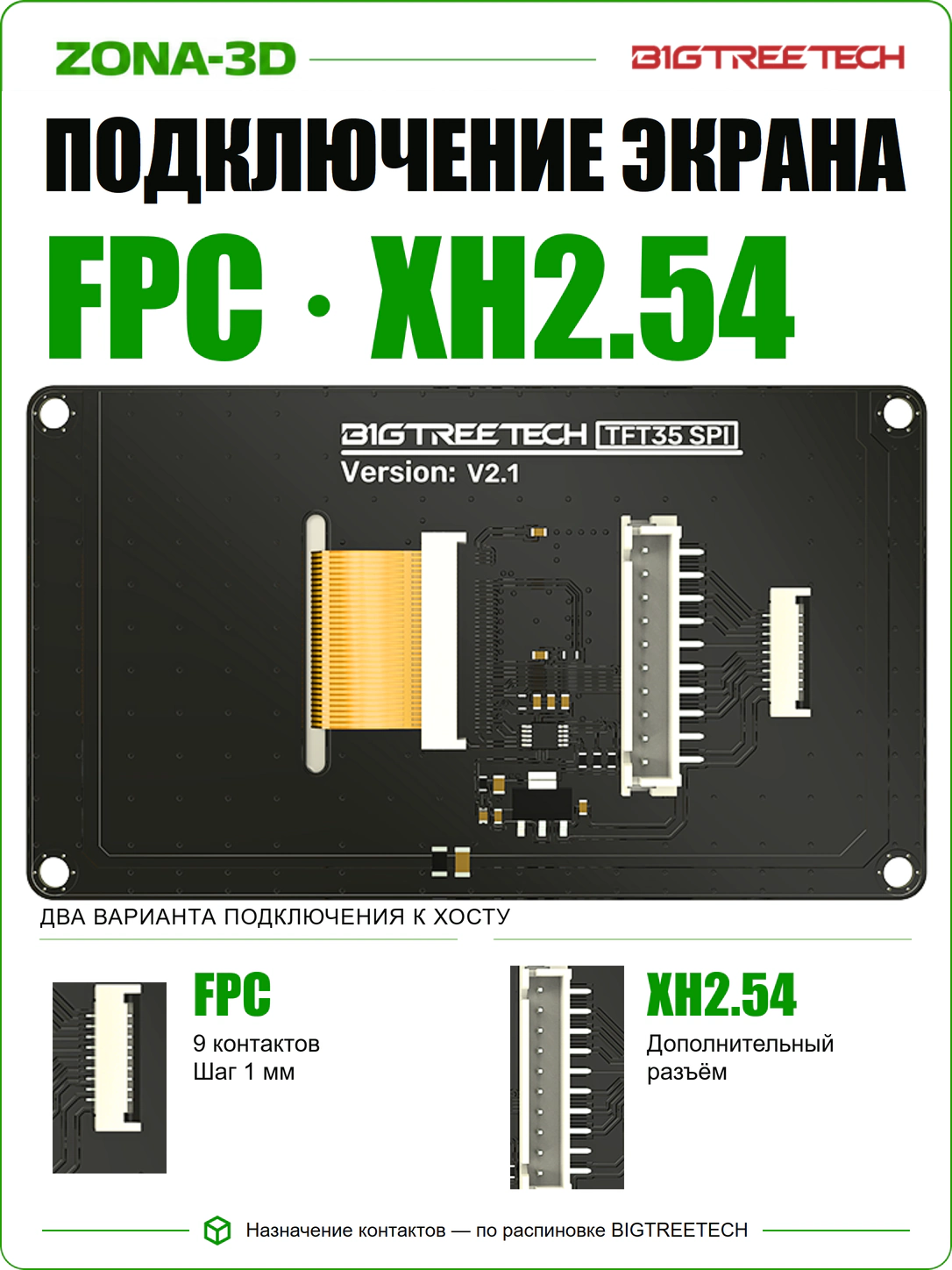

Для штатного компактного подключения предусмотрен FPC-разъём на 9 контактов. На обратной стороне также находится XH2.54. Подходящий кабель или переходник выбирают по конкретной версии вычислительной платы и официальной распиновке; эти два формата не делают экран универсальным для любого хоста.
| Узел | Что учитывать |
|---|---|
| FPC | 9 контактов, шаг 1,0 мм. Сверить тип кабеля и сторону открытых площадок. |
| XH2.54 | Альтернативный вывод сигналов. Подключать по именам цепей и распиновке V2.1. |
| Питание и логика | 5 В питают панель; сигнальные уровни — 3,3 В. Эти значения не взаимозаменяемы. |
FPC здесь не является интерфейсом HDMI или DSI. Не вставляйте кабель в похожий разъём камеры или другого дисплея. Перед монтажом снимите питание, откройте фиксатор, ровно установите шлейф и закройте защёлку без перекоса.
Совместимость с вычислительной платформой

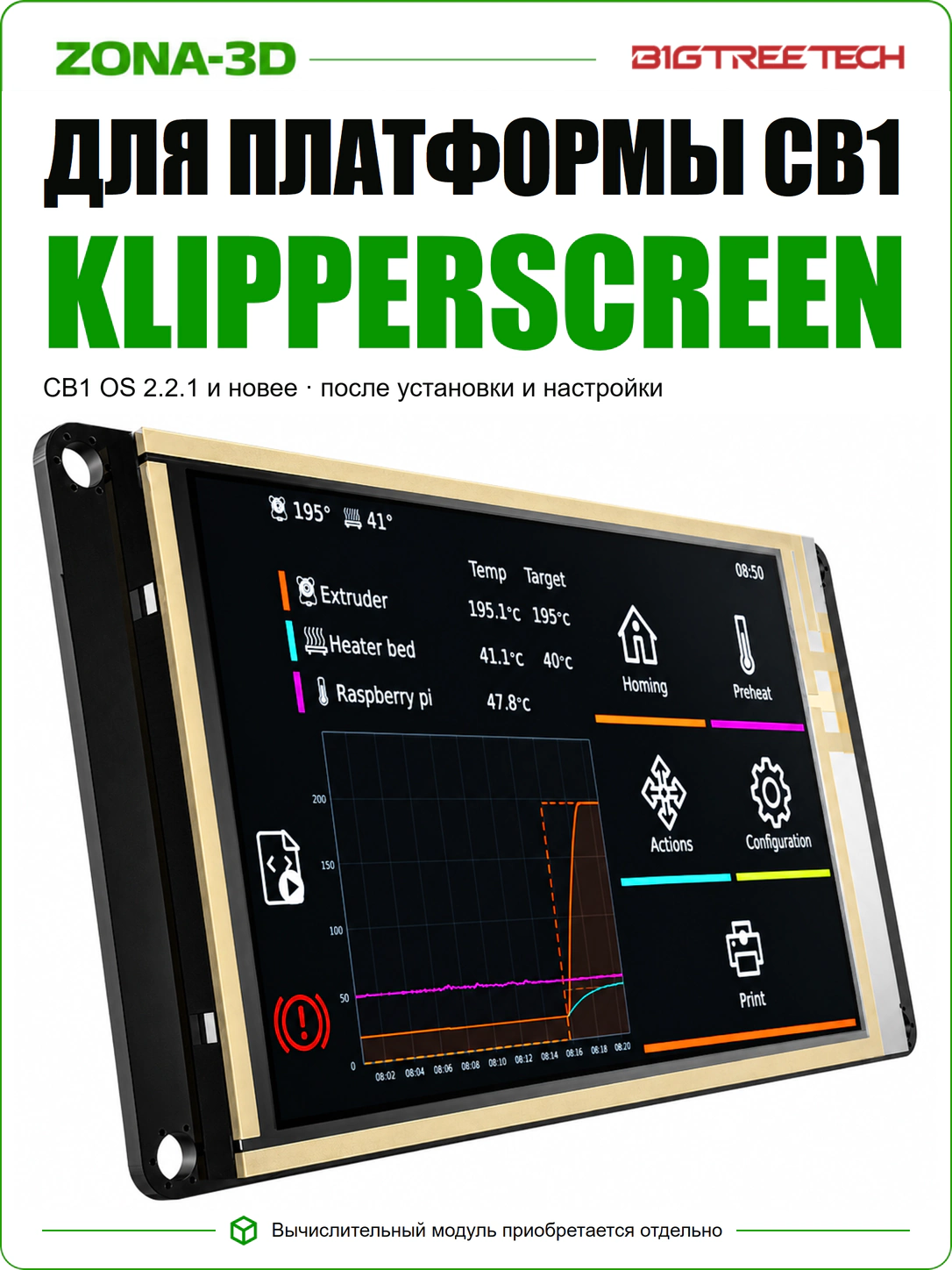

В руководстве TFT35 SPI V2.1 подробно описан запуск на CB1. Для сборки с платой семейства Manta проверяют не только название контроллера, но и установленный вычислительный модуль, доступный интерфейс экрана и образ ОС. Наличие Klipper на принтере само по себе не означает готовность подключить SPI-панель.
В официальных выпусках CB2 также заявлена поддержка TFT35 SPI: для него используют собственные инструкции и образ. Другие платформы требуют документированного подключения и драйверов; совместимость с Raspberry Pi нельзя обещать по аналогии с HDMI-экраном. Модуль IO2CAN, если он нужен для выбранной схемы, является отдельным устройством; его наличие в комплекте этой карточки не подразумевается.
Настройка ОС на CB1
Сначала выбирают образ с поддержкой TFT35 SPI для своей аппаратной версии. В исходной инструкции производителя минимальной названа CB1 OS V2.2.1: более ранние V2.2.0 и старше экран не поддерживают. Для современных выпусков дополнительно сверяйте инструкции к образу и поддерживаемые дисплеи.
| Этап | Параметр или условие |
|---|---|
| Файл настройки в исходном руководстве | BoardEnv.txt на загрузочном разделе BOOT. |
| Включение дисплея | Активировать overlays=tft35_spi по инструкции к используемому образу. |
| Особый случай CB1 OS V2.2.1 | Производитель рекомендует overlays=tft35_spi25, то есть SPI 25 МГц, при описанной настройке этого выпуска. |
| CB1 OS V3.1.0 | В примечаниях к выпуску поворот TFT35 SPI задаётся в armbianEnv.txt; отдельная настройка поворота касаний для этого выпуска не требуется. |
Сохраните копию конфигурации. Название файла и настройки зависят от выпуска ОС: старую инструкцию с BoardEnv.txt нельзя автоматически переносить на новую ветку. После изменения перезапустите систему и проверьте изображение.
Установка и проверка KlipperScreen
KlipperScreen устанавливается на Linux-хост и подключается к Moonraker. Сначала убедитесь, что сама ОС выводит изображение и распознаёт касания; затем настраивайте интерфейс принтера. Так проще отделить проблему аппаратного подключения от ошибки доступа к Moonraker или службы KlipperScreen.
После запуска проверьте отображение температур, доступность файлов и нужных макросов. Поворот картинки и соответствие координат сенсора должны совпадать. Если корпус требует вертикальной установки, применяйте документированные настройки поворота для конкретного образа ОС и интерфейса.
Монтаж в корпус
Плата крепится за предусмотренные отверстия. Подберите стойки и длину винтов так, чтобы корпус не давил на LCD, сенсорную поверхность или компоненты сзади. Рамка должна оставлять рабочую область доступной для нажатий.
Проложите шлейф с запасом на сборку, без натяжения и резкого перегиба возле разъёмов. До окончательного закрытия корпуса проверьте касания в углах и центре экрана. Если реакция нарушается только после затяжки крепежа, проверьте механическое давление рамки.
Первый запуск и диагностика
- Сверьте маркировку V2.1, совместимость хоста и распиновку выбранного подключения.
- При снятом питании установите кабель и закрепите панель без давления на экран.
- Включите систему с подходящим образом и настройкой дисплея.
- Проверьте изображение, затем касания и их ориентацию.
- Запустите KlipperScreen, проверьте соединение с Moonraker и состояние принтера.
- Убедитесь в правильной работе меню до подачи команд движения или нагрева.
| Наблюдение | Что проверить |
|---|---|
| Есть подсветка, но нет изображения | Поддержка экрана в ОС, оверлей, SPI и контакты кабеля. |
| Изображение искажено | Частота SPI для выбранного образа, целостность и установка шлейфа. |
| Изображение есть, касаний нет | I2C, драйвер NS2009 и конфигурация сенсора. |
| Загрузочный текст есть, меню не появляется | Установка, запуск и журнал службы KlipperScreen. |
| Меню работает, принтер недоступен | Связь KlipperScreen с Moonraker и готовность Klipper. |
Красный индикатор D2, описанный в руководстве, показывает наличие питания. Он не подтверждает правильность SPI/I2C или запуск интерфейса.
Комплектация и выбор
Основное изделие этой карточки — TFT35 SPI V2.1. Состав кабелей, переходников и крепежа сверяйте с выбранной поставкой. CB1, управляющая плата, IO2CAN и корпус не следует считать включёнными только потому, что они показаны в примерах производителя.
До заказа проверьте доступность питания 5 В, совместимый интерфейс, поддержку экрана в вашем образе и место под плату 98 × 56 мм. Для замены другой модели TFT учитывайте и электрические различия, и крепление: совпадение диагонали 3,5 дюйма не означает прямую замену.
Официальная документация
- BIGTREETECH Wiki: TFT35 SPI V2.1 — характеристики и настройка.
- Руководство TFT35 SPI V2.1 — разъёмы, распиновка и параметры.
- Аппаратные материалы V2.1 — схема и размерный чертёж.
- BIGTREETECH CB1: образы и примечания; образы для CB2.
- KlipperScreen: установка и проверка сенсорного ввода.
