Драйвер шагового двигателя TMC2160-OC MKS внешний тихий для 3D-принтера и ЧПУ
Драйвер MKS TMC2160-OC шагового двигателя (тихий внешний)
Мощный внешний драйвер для тихого и плавного управления двухфазными шаговыми двигателями в 3D-принтерах, ЧПУ-станках и системах автоматизации.
Описание
Драйвер MKS TMC2160-OC — внешний высокотоковый драйвер шагового двигателя на базе микросхемы Trinamic TMC2160. Модуль предназначен для 3D-принтеров, ЧПУ-станков, лазерных граверов, плоттеров и координатных механизмов, где компактным StepStick-драйверам не хватает тока, теплоотвода или запаса по напряжению.
Драйвер поддерживает два режима управления двигателем. StealthChop обеспечивает максимально тихий и плавный ход, что особенно полезно для 3D-принтеров и оборудования, установленного в жилых или рабочих помещениях. SpreadCycle рассчитан на динамичные перемещения и сохранение крутящего момента при повышенной скорости. Рабочий режим, ток двигателя, микрошаг и ток удержания настраиваются DIP-переключателями без программирования.
Опторазвязанные входы STEP, DIR и EN защищают управляющую электронику от помех силовой части и позволяют использовать длинные сигнальные линии. MKS TMC2160-OC подходит для мощных двухфазных биполярных двигателей, включая многие модели NEMA 23 и NEMA 34, если ток фаз двигателя соответствует диапазону настроек драйвера.
Преимущества
Технические характеристики
| Тип изделия | внешний драйвер шагового двигателя |
| Модель | MKS TMC2160-OC |
| Производитель | Makerbase / MKS |
| Микросхема управления | Trinamic / Analog Devices TMC2160 |
| Тип двигателя | двухфазный биполярный шаговый двигатель |
| Напряжение силового питания | 8–40 В DC |
| Рекомендуемое питание | не более 35 В DC для дополнительного запаса надежности |
| Диапазон настройки рабочего тока | 2.30–4.33 А |
| Предустановки рабочего тока | 2.30 / 2.57 / 2.84 / 3.11 / 3.38 / 3.65 / 3.92 / 4.33 А |
| Микрошаг | 1/8, 1/16, 1/32, 1/64 |
| Режимы управления двигателем | StealthChop и SpreadCycle |
| Ток удержания | 100% или 50% от установленного рабочего тока |
| Интерфейс управления | STEP / DIR / EN |
| Управляющие входы | опторазвязанные |
| Настройка параметров | DIP-переключатели |
| Подключение двигателя | A+, A−, B+, B− |
| Совместимые контроллеры | контроллеры с внешними сигналами STEP/DIR/EN |
| Типовые платы управления | MKS Gen, MKS Gen L, MKS SGen, MKS SBASE, RAMPS 1.4 и совместимые системы |
| Охлаждение | обдув радиатора рекомендуется при высокой длительной нагрузке |

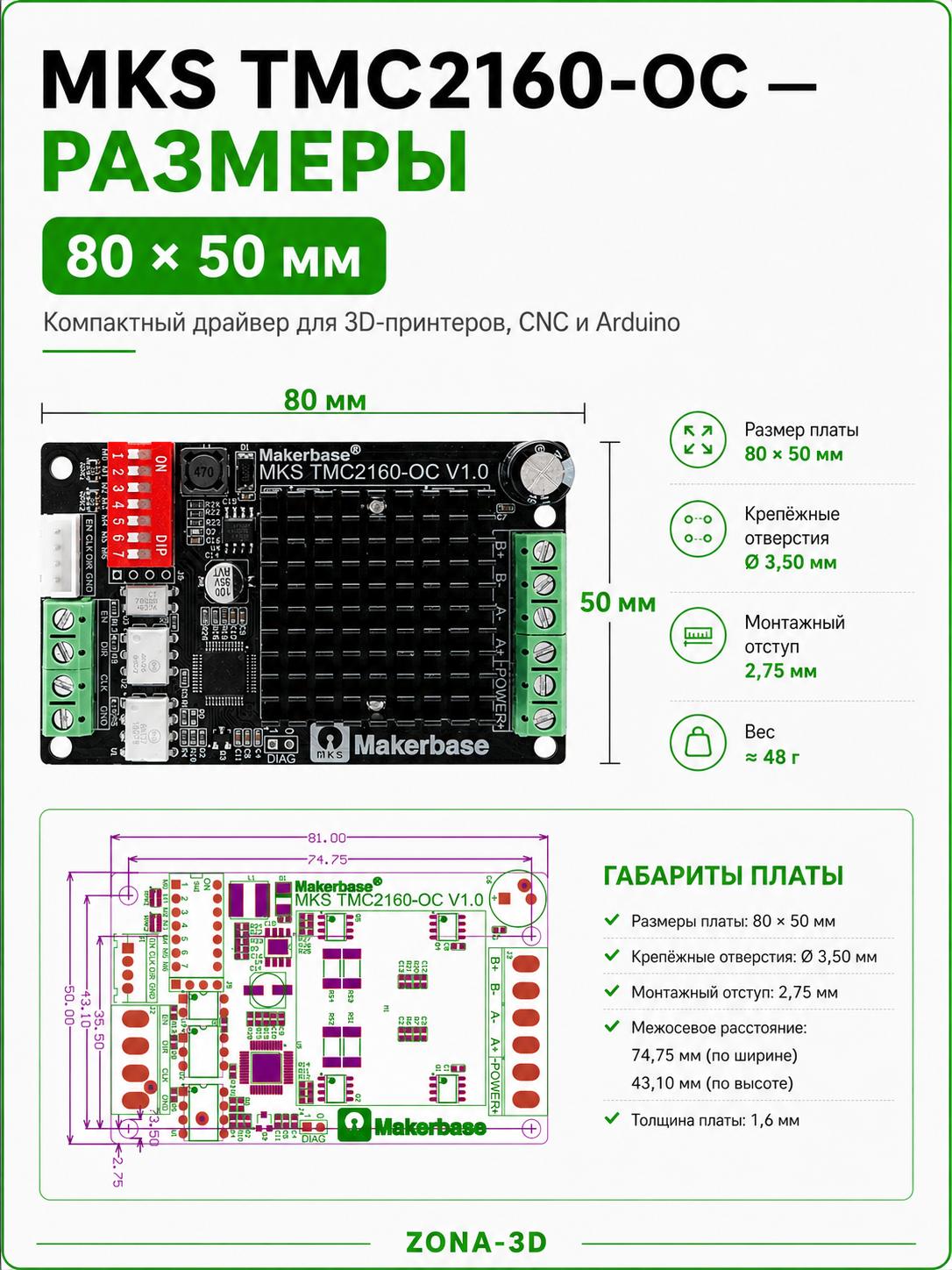

Особенности подключения и настройки

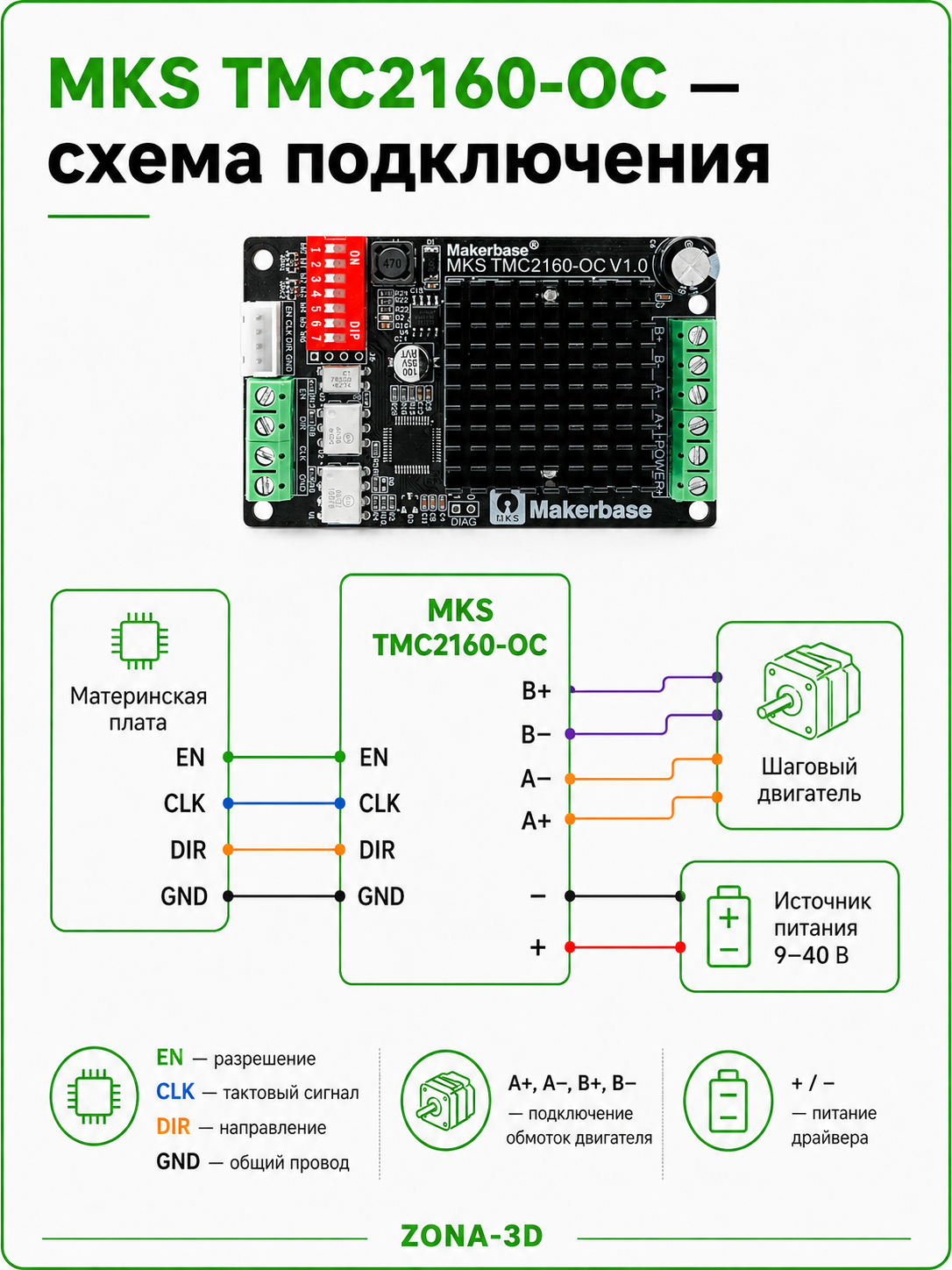

Силовое питание подключается к соответствующим клеммам драйвера, а обмотки двигателя — к выходам A+, A−, B+ и B−. Управляющая плата передает сигналы шага, направления и разрешения работы через опторазвязанные входы STEP, DIR и EN. Точная маркировка контактов должна сверяться с обозначениями на корпусе модуля.
Рабочий ток необходимо выбрать в соответствии с номинальным током фаз двигателя. Завышенное значение приводит к сильному нагреву мотора и драйвера, а слишком низкое — к потере момента и пропускам шагов. Ток удержания можно оставить равным рабочему или уменьшить вдвое, чтобы снизить нагрев двигателя во время остановки.
При продолжительной работе на верхних значениях тока необходимо обеспечить свободную циркуляцию воздуха и принудительный обдув радиатора. Подключать двигатель, сигнальные провода или силовое питание следует только при полностью отключенном оборудовании.
Область применения
- Крупноформатные FDM/FFF 3D-принтеры
- Мощные оси X, Y и Z с повышенной нагрузкой
- Портальные и настольные ЧПУ-станки
- Лазерные граверы, плоттеры и координатные системы
- Шаговые двигатели NEMA 23 и совместимые NEMA 34
- Системы автоматической подачи и позиционирования
- Замена внешних драйверов TB6600 при необходимости более тихой работы
- Робототехника и промышленная автоматизация
Почему выбирают MKS TMC2160-OC
MKS TMC2160-OC выбирают для оборудования, которому требуется высокий ток и тихая работа одновременно. Внешнее исполнение, опторазвязанные входы и настройка DIP-переключателями делают модуль удобным для модернизации 3D-принтеров, ЧПУ и самодельных координатных систем.
В сравнении с распространенными драйверами TB6600 модуль на TMC2160 обеспечивает более тихое движение в режиме StealthChop и предлагает режим SpreadCycle для динамичной работы под нагрузкой. Это позволяет подобрать поведение двигателя под конкретную задачу без сложной настройки через программное обеспечение.
Опторазвязка, питание до 40 В, восемь уровней тока, микрошаг до 1/64 и два режима управления делают модуль практичным решением для 3D-принтеров, ЧПУ и систем автоматизации.
