Драйвер TMC5160T PLUS V1.0 BTT шагового двигателя BIGTREETECH

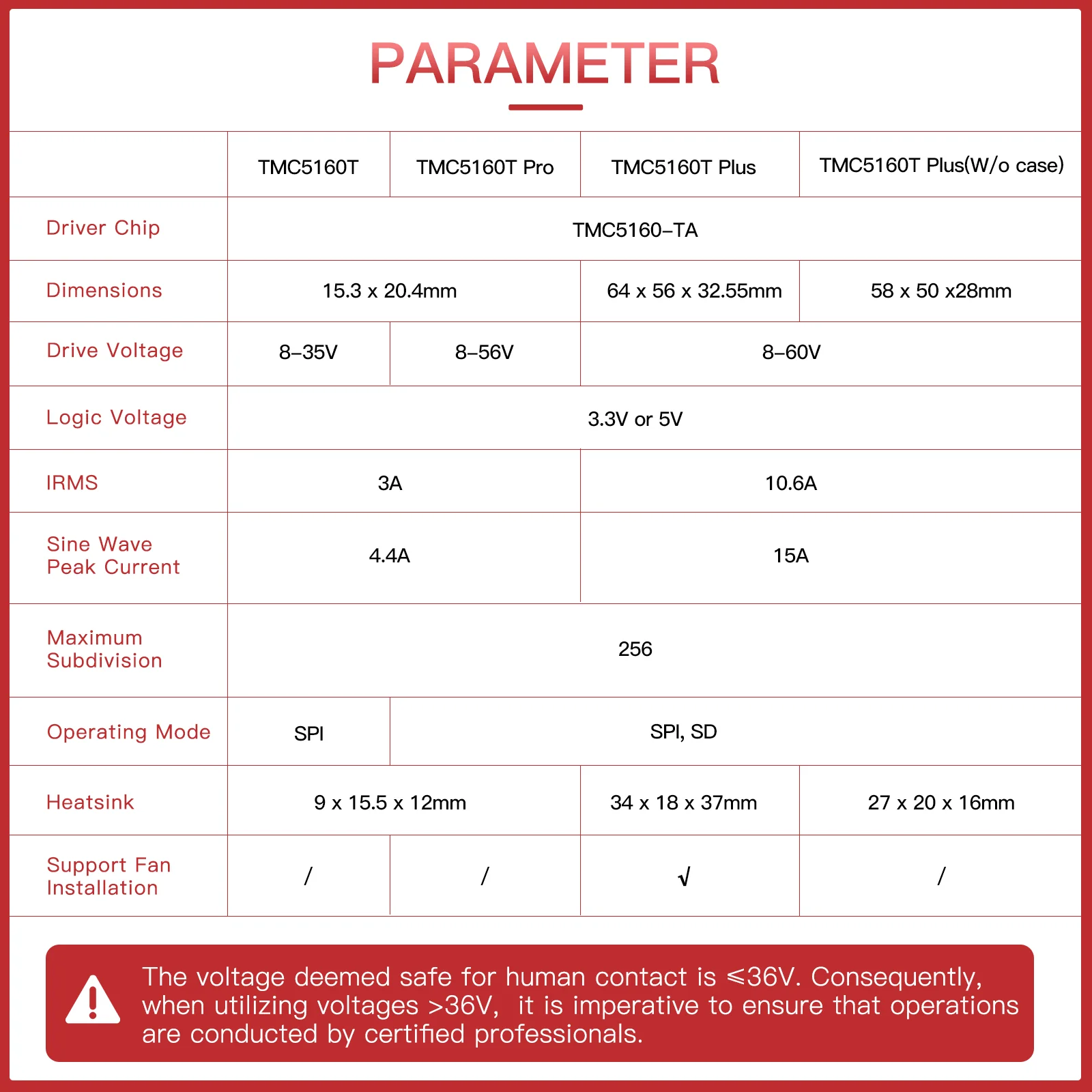

Высокая мощность и стабильность Эта версия Plus рассчитана на питание до 56 В и эффективный ток 10.6 А (пик синусоиды до 15 А), поэтому подходит для приводов с повышенными требованиями к моменту и скорости, в том числе для крупных осей и тяжелых столов 3D‑принтеров и ЧПУ. Благодаря этому запасу по напряжению и току система уверенно работает на высоких ускорениях без пропусков шагов.

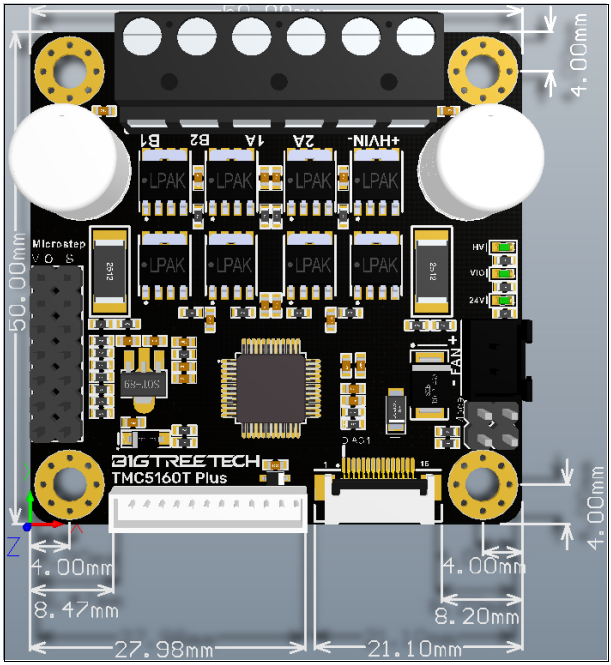

Отличия от обычных модулей В отличие от типичных «степстиков» на TMC5160, здесь использованы 8 выносных силовых MOSFET с рабочим пределом 100 В, 93 А и очень низким сопротивлением около 6 мΩ, что снижает нагрев и повышает КПД. Интегрированный радиатор и посадочные места под вентилятор, а также отдельный разъём «24V always‑on» позволяют легко организовать активное охлаждение.

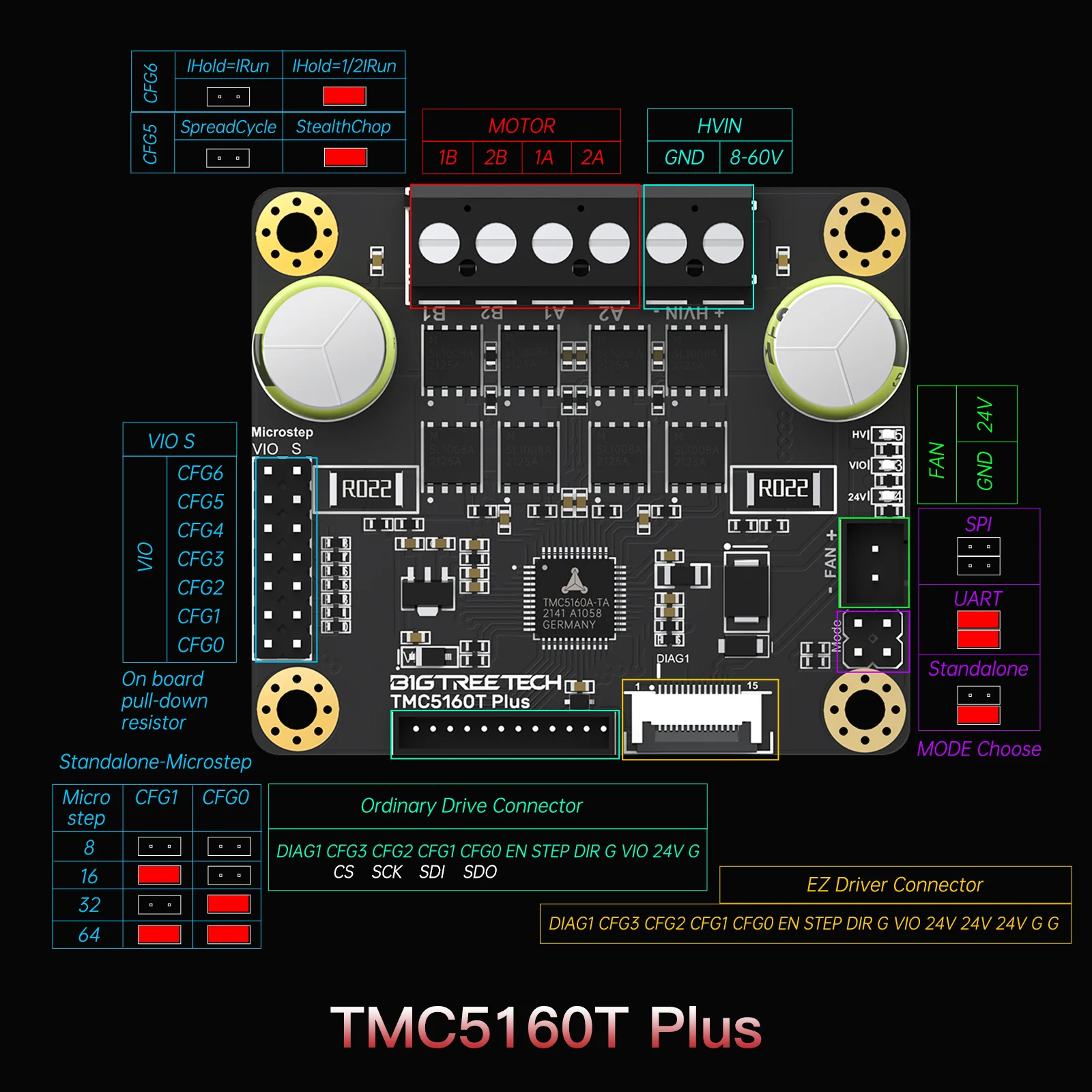

Точная и тихая работа Доступны режимы StealthChop для максимально тихого хода и SpreadCycle для динамики на высоких скоростях; выбор SPI/UART/Standalone упрощает интеграцию с прошивками Marlin или Klipper и облегчает тонкую настройку. Защита от статики на силовом и логическом питании повышает живучесть в сложных условиях.

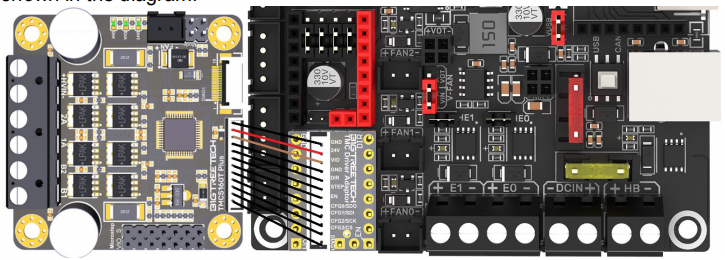

Удобство интеграции Плата комплектуется адаптерами под стандартные слоты и формат EZ, предусмотрен резерв под энкодер для DIY‑проектов, а совместимость подтверждена с шаговыми моторами типоразмеров 36, 42, 57, 86 — от компактных до крупногабаритных.

Расширенные возможности Поддерживаются фирменные алгоритмы StallGuard для детектирования пропуска шагов и нагрузочного отклика без внешних датчиков, а также CoolStep для динамической подстройки тока и снижения нагрева при непостоянной нагрузке. Точная калибровка IRUN/IHOLD позволяет настроить удерживающий момент и уменьшить акустический фон в режиме простоя. Световые индикаторы статуса облегчают диагностику при пуско‑наладке.

Применение и сценарии Рекомендуется для осей X/Y/Z и экструдера в крупноформатных 3D‑принтерах (включая CoreXY/HC), портальных и настольных ЧПУ, плоттеров, поворотных столов, дозаторов и роботизированных осей, где важны высокий момент на скоростях, плавность хода и предсказуемое торможение.

Питание и совместимость с контроллерами Поддерживаются управляющие сигналы 3.3/5 В по STEP/DIR, а также обмен по SPI/UART для телеметрии и удалённой настройки. Оптимальный диапазон питающего напряжения для большинства задач — 24–48 В; при высоких скоростях и длинных проводах рекомендуется использовать блок питания повышенной мощности и качественную коммутацию.

Термический режим и охлаждение Низкое Rds(on) силовых ключей и развязка по питанию снижают пульсации тока и нагрев, однако при длительной работе на токах свыше 6–7 А полезен принудительный обдув. Посадочные места под 40 мм вентилятор и «24V always‑on» позволяют организовать постоянное охлаждение без нагрузки на основную плату. Встроенные алгоритмы защиты от перегрева и отключение при перегрузке повышают надёжность.

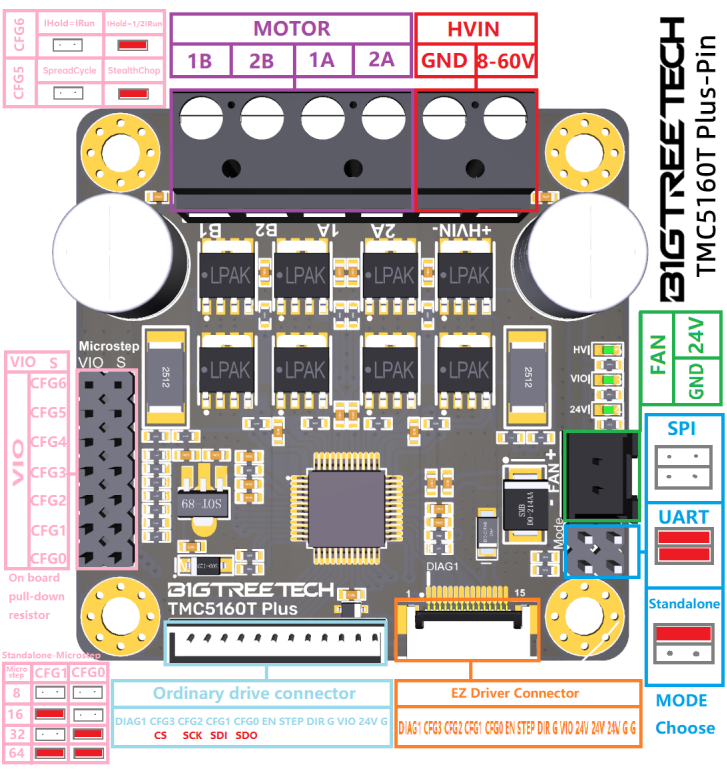

Монтаж и подключение Разнесённые клеммы для мотора и питания упрощают разводку мощных проводов; рекомендуются провода сечением от 16–18 AWG для фидера и от 18–20 AWG для фаз мотора. Для максимальной помехоустойчивости используйте экранированные кабели, короткие «земляные» перемычки и корректную прокладку сигнальных линий вдали от силовых.

Советы по настройке Начинайте с умеренного тока, повышая его до достижения требуемого момента; включайте StealthChop для тихой печати и переходите на SpreadCycle при высоких скоростях и резких ускорениях. В прошивках Marlin/Klipper доступна конфигурация микрошагов, токов, порогов StallGuard и параметров chopper’а для оптимального сочетания шума, плавности и динамики.

Комплектация Модуль драйвера в кожухе с радиатором, набор адаптеров под стандартные слоты и формат EZ, крепёж.
