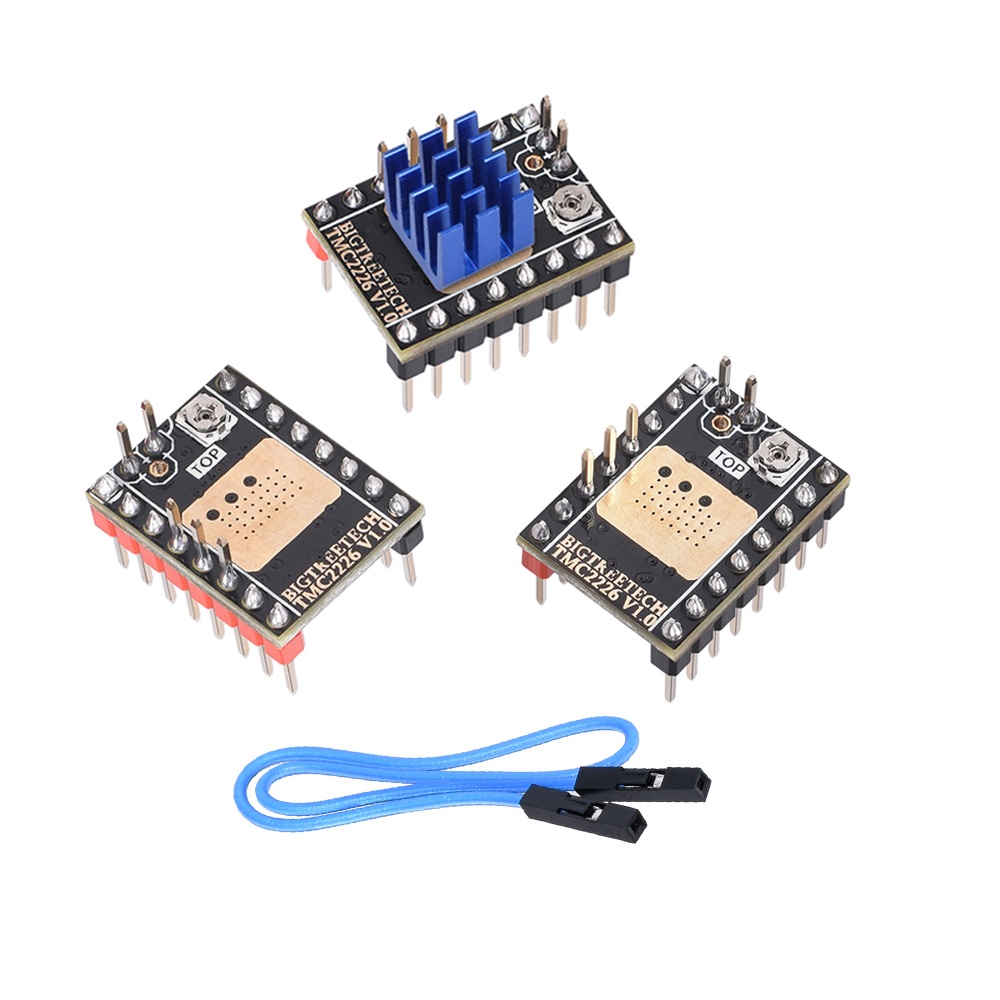

Драйвер TMC2226 V1.0 BTT шагового двигателя BIGTREETECH

Тише, точнее и холоднее в работе

Модуль на чипе Trinamic обеспечивает до 1/256 микрошагов и ультратихую работу благодаря StealthChop2, а для динамичных перемещений доступен режим SpreadCycle. Это даёт более гладкое движение осей и высокое качество печати без характерного «писка» классических драйверов. Встроенные функции StallGuard4 и CoolStep позволяют организовать сенсорлесс-хоуминг и экономить энергию за счёт умного управления током.

Реальные отличия от распространённых моделей

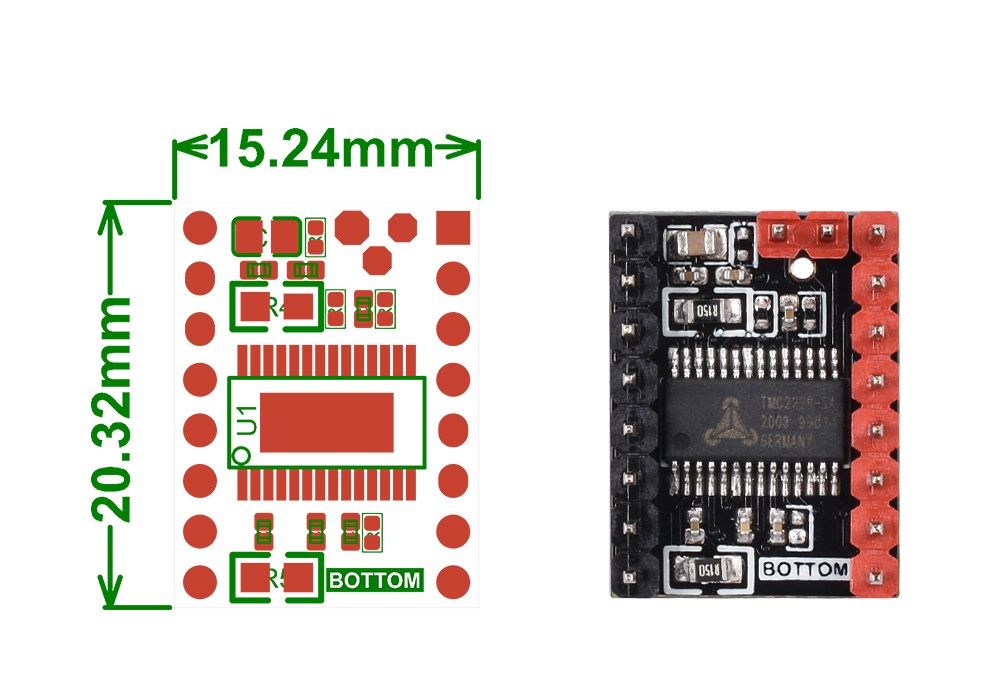

В сравнении с TMC2209, данная версия использует более крупный термально оптимизированный корпус, который эффективнее отводит тепло и стабильнее держит ток при длительной работе. Диапазон питания до 29 В также шире, что полезно для высокоскоростных систем. При этом модуль сохраняет совместимость по распиновке с платами под A4988/StepStick, упрощая апгрейд без переделок.

Простая интеграция и гибкая настройка

Драйвер работает как в классическом Step/Dir, так и по UART для тонкой конфигурации. Поддерживается интерполяция MicroPlyer, а логический уровень управления 3–5 В делает модуль совместимым с большинством плат управления 3D‑принтеров и CNC. В комплекте предусмотрен радиатор, что дополнительно повышает надёжность в закрытых корпусах.

Для кого подойдёт

Отличный выбор для апгрейда осей X/Y/Z, экструдера и лёгких CNC‑порталов, когда важны тишина, стабильный крутящий момент и чистая поверхность печати. Рекомендуется для принтеров с открытой и закрытой камерой, в том числе при высоких скоростях и ускорениях.

Преимущества в реальной эксплуатации

StealthChop2 минимизирует вибрации на низких скоростях, снижая шум принтера практически до уровня вентиляторов. При быстрых перемещениях SpreadCycle сохраняет линейность и точность шага, что особенно заметно на полигонах, острых углах и мелких деталях. StallGuard4 упрощает калибровку: сенсорлесс‑хоуминг избавляет от концевых датчиков на осях, упрощая проводку и снижая количество потенциальных отказов. Система CoolStep динамически подстраивает ток под нагрузку, уменьшая нагрев мотора и повышая ресурс.

Совместимость и прошивки

Подходит для большинства плат с Pololu‑совместимыми слотами: RAMPS, MKS, SKR, Creality, Anycubic и др. Поддерживается популярными прошивками Marlin, ReprapFirmware и Klipper (через UART), что облегчает настройку тока, микрошагов, порогов StallGuard и параметров StealthChop/SpreadCycle непосредственно из конфигурации прошивки.

Установка и рекомендации

Установите радиатор на металлическую крышку чипа через термоскотч (входит в комплект) и обеспечьте слабый обдув для максимальной стабильности на высоких токах. Соблюдайте ориентацию модуля (направление «EN/STEP/DIR» к подписи на плате). Для работы по UART установите соответствующие джамперы/перемычки на плате управления; при классическом Step/Dir оставьте UART не подключённым. Начинайте с тока 0.8–1.2 А RMS для NEMA17 и корректируйте под нагрузку, температуру и требования к моменту.

Безопасность и надёжность

Встроенные защиты от перегрева и диагностика чипа помогают предотвратить сбои при длительной печати. Более широкий диапазон питания повышает устойчивость к просадкам напряжения, а увеличенный тепловой запас корпуса снижает троттлинг при интенсивной работе.
