BTT EXP-MOT V1.0 модуль расширения драйверов 3D принтера

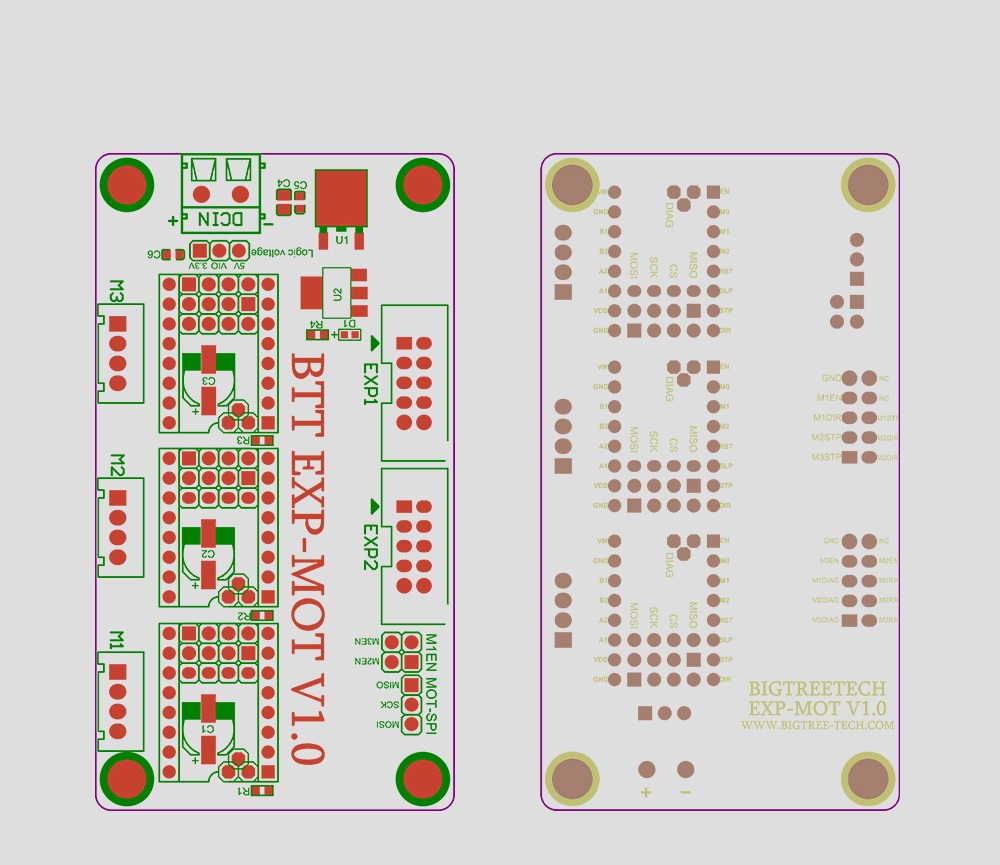

Компактная плата позволяет быстро расширить любую материнскую плату 3D‑принтера с разъёмами EXP1 + EXP2 и получить ещё три полноценных канала для шаговых моторов. Подключение выполняется двумя 10‑пиновыми IDC‑шлейфами к EXP‑портам, а питание драйверов подаётся отдельно на плату 12/24 В — без доработок основного контроллера и с сохранением чистой проводки.

Решение совместимо с популярными платами серии SKR (включая v1.3, v1.4/v1.4 Turbo, v2.0, SKR 3/3 EZ и др.) и работает как с классическим STEP/DIR, так и с интеллектуальными режимами UART и SPI. Это упрощает настройку TMC‑драйверов и открывает функции вроде мониторинга и (при соответствующих драйверах) sensorless‑хоминга.

В отличие от базового наращивания каналов на самой плате, внешний модуль добавляет сразу три слота под драйверы, не занимая разъёмы на основной плате и не ограничивая выбор драйверов. Такой подход особенно удобен для кинематик с независимыми осями Z, для экструдеров IDEX или дополнительных приводов, сохраняя стабильность питания и гибкость конфигурации.

Модуль рассчитан на быструю установку: достаточно подать питание 12/24 В на клеммник, подключить два шлейфа к EXP1/EXP2 и вставить совместимые драйверы в обозначенные слоты. Каждому слоту соответствуют сигнальные линии STEP/DIR/EN и каналы связи для UART/SPI, что позволяет гибко выбирать режимы. Для упрощения обслуживания предусмотрены подписи контактов, ключевание разъёмов и понятная маркировка направления установки драйверов.

Плата подойдёт как для апгрейда бытовых FDM‑принтеров, так и для самостоятельных проектов на базе Marlin/Klipper/RepRapFirmware. Вы сможете выделить отдельные драйверы для раздельных винтов Z, второй каретки IDEX, подачи филамента в системе с буфером, поворотного стола или дополнительных осей в ЧПУ‑приложениях. Разнесённое питание снижает просадки на основной плате, а поддержка интеллектуальных режимов упрощает тонкую настройку тока, шага и сглаживания.

Для стабильной работы рекомендуется обеспечить адекватное охлаждение драйверов — использовать радиаторы и направленный обдув, особенно при токах свыше 1 А на фазу. Монтажные отверстия позволяют закрепить модуль внутри корпуса принтера или на раме, а компактные габариты сохраняют порядок в проводке. При необходимости используются стандартные джамперы/пайджамперы для выбора интерфейсов и адресов UART/SPI.

Интеграция в прошивку несложна: в Marlin достаточно назначить дополнительные пины для шаговых каналов и активировать соответствующий драйвер (TMC/UART/SPI), в Klipper — добавить секции [stepper] с указанием пинов STEP/DIR/EN и параметров связи. Благодаря логике 3.3/5 В модуль дружит как с современными, так и с более старыми контроллерами, а единая распиновка EXP‑портов упрощает перенос конфигураций между платами.

Комплект подходит для пользователей, которые хотят расширить принтер без пайки и сложных переделок: всё подключается «из коробки» стандартными шлейфами, а основной контроллер остаётся нетронутым. Это повышает надёжность, упрощает диагностику и позволяет в любой момент вернуться к исходной конфигурации.
