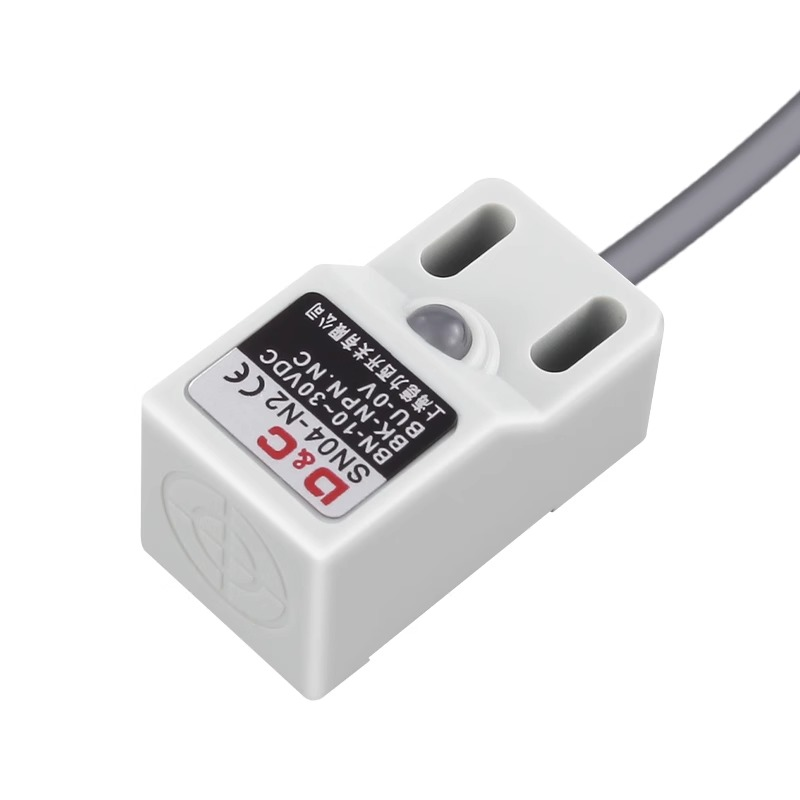

Датчик индуктивный SN04-P2 PNP NC нормально закрытый

Компактный индуктивный датчик PNP NC для точного безконтактного контроля

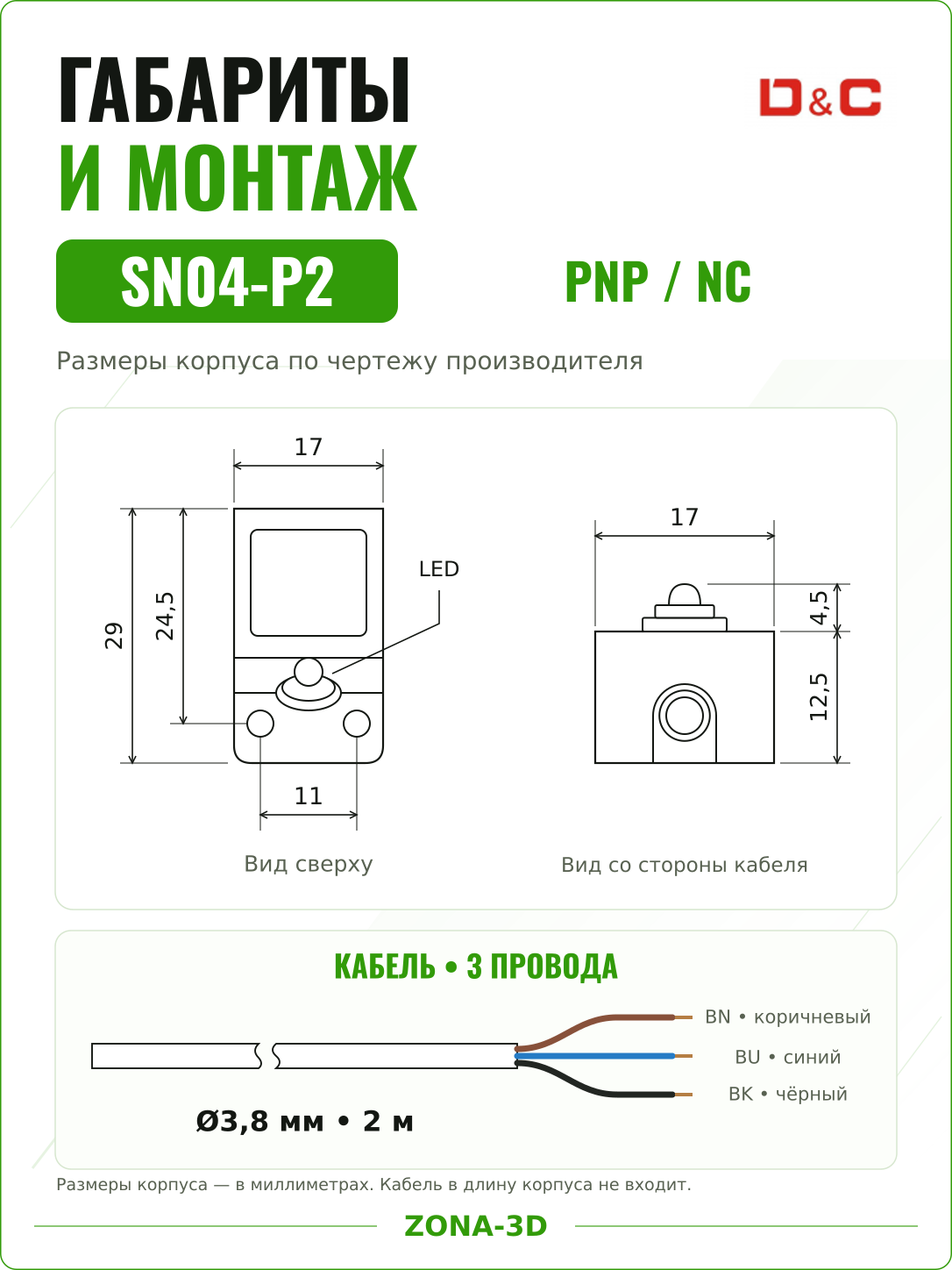

Кубический корпус 18×18×36 мм и фронтальное обнаружение делают модель удобной для монтажа в ограниченном пространстве и на направляющих, а неэкранированная (non‑flush) установка облегчает настройку рабочего зазора. Для типовой стальной цели обеспечивается стабильное срабатывание на дистанции до 5 мм с рабочей «установкой» 0–4 мм, что помогает избежать ложных тревог при вибрациях и допусках на сборку.

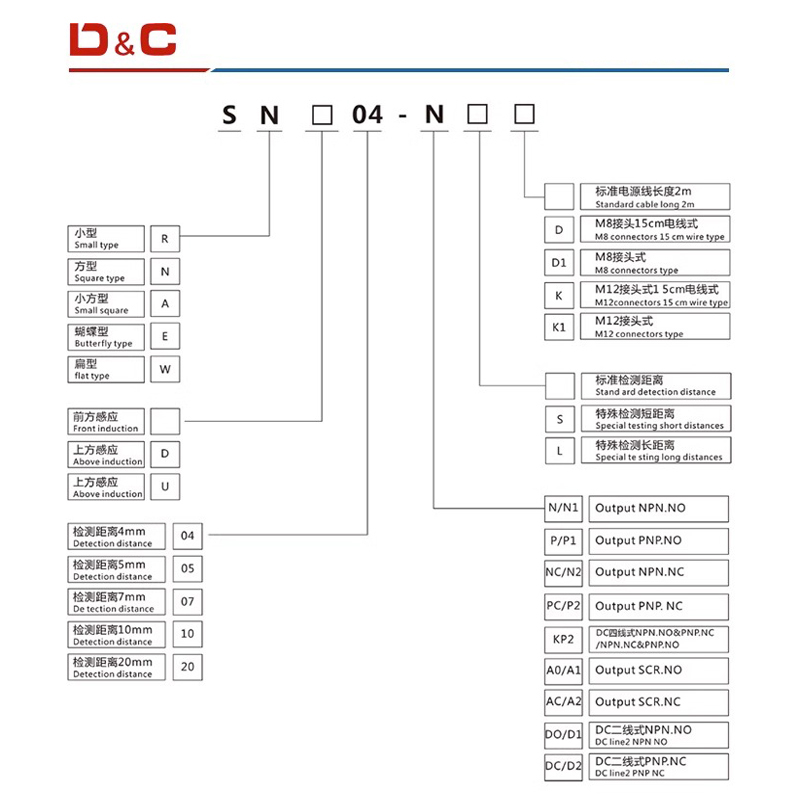

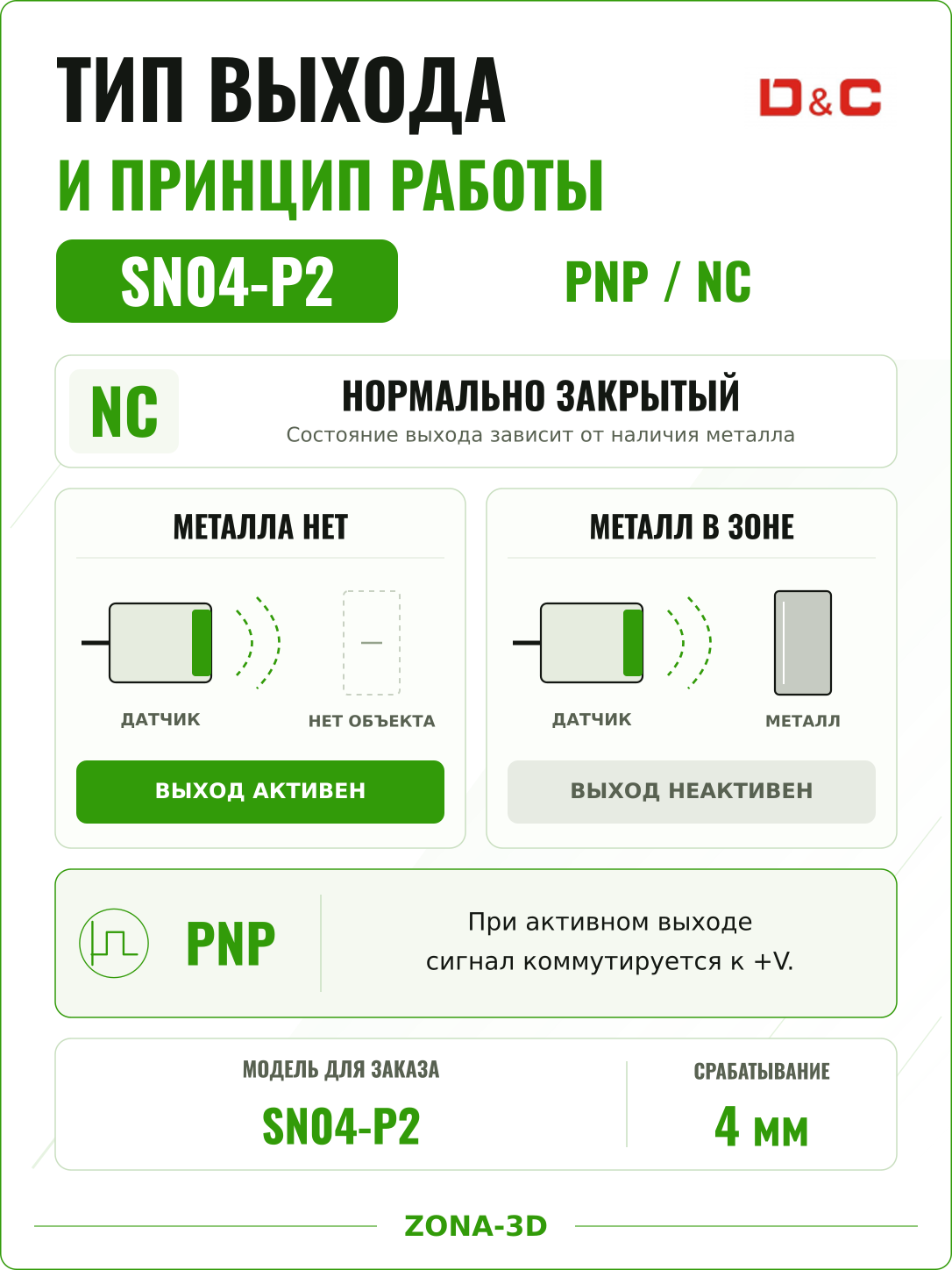

Выход PNP с нормально закрытой логикой удобен там, где требуется контроль «обрыва/питания» по принципу «безопасного состояния»: цепь размыкается при появлении металла в зоне чувствительности. В линейке серии доступны и другие варианты — NPN/NO, NPN/NC, PNP/NO, а также двухпроводные и AC‑модификации — но данная конфигурация выделяется совместимостью с входами большинства ПЛК на «плюсовую» логику и простотой индикации состояния.

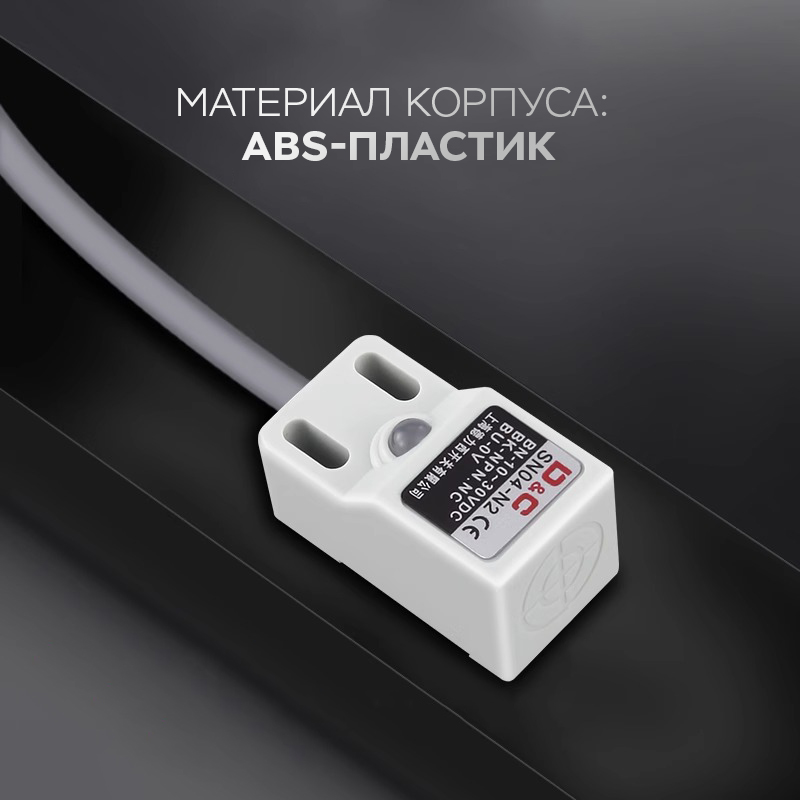

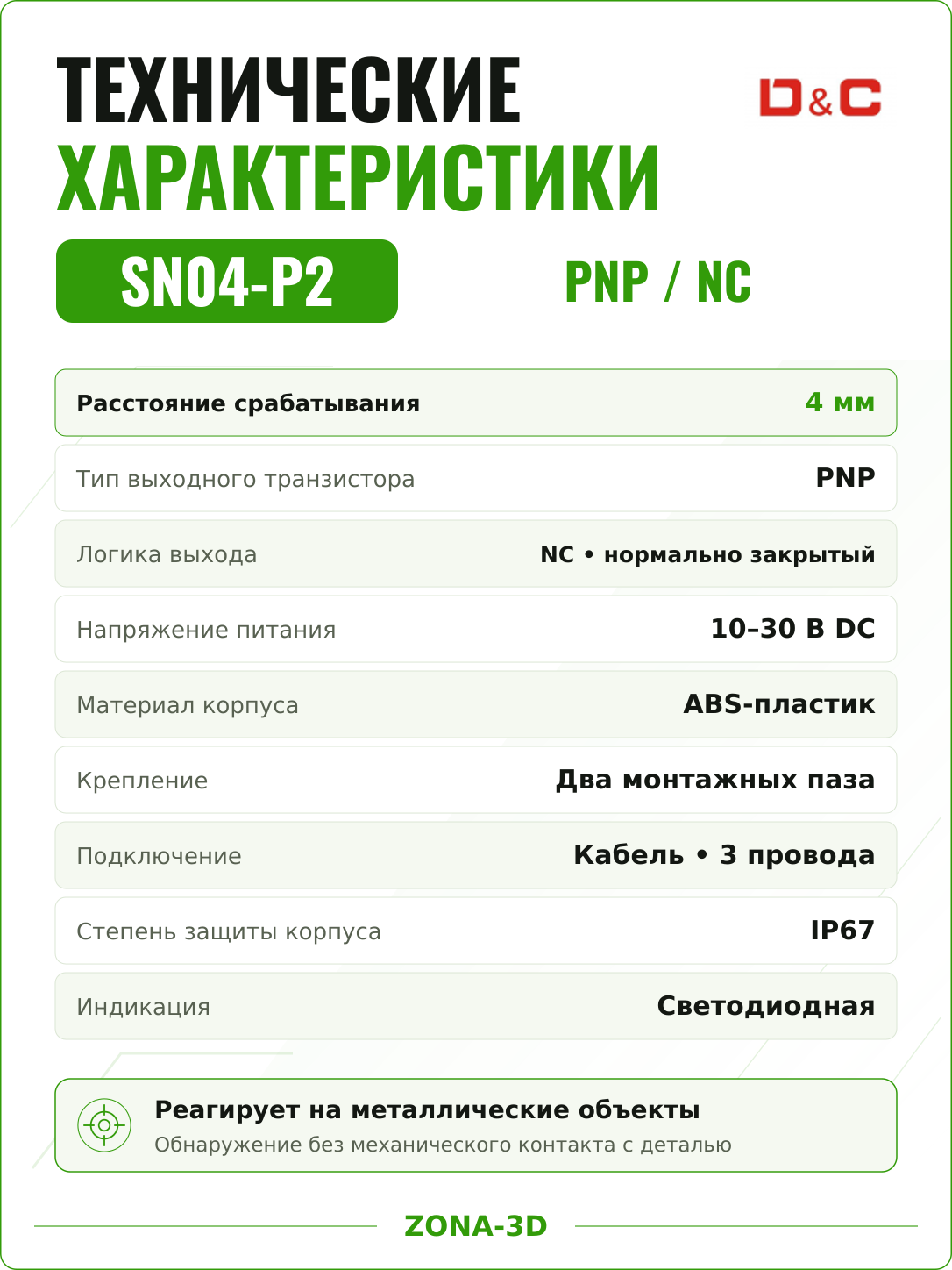

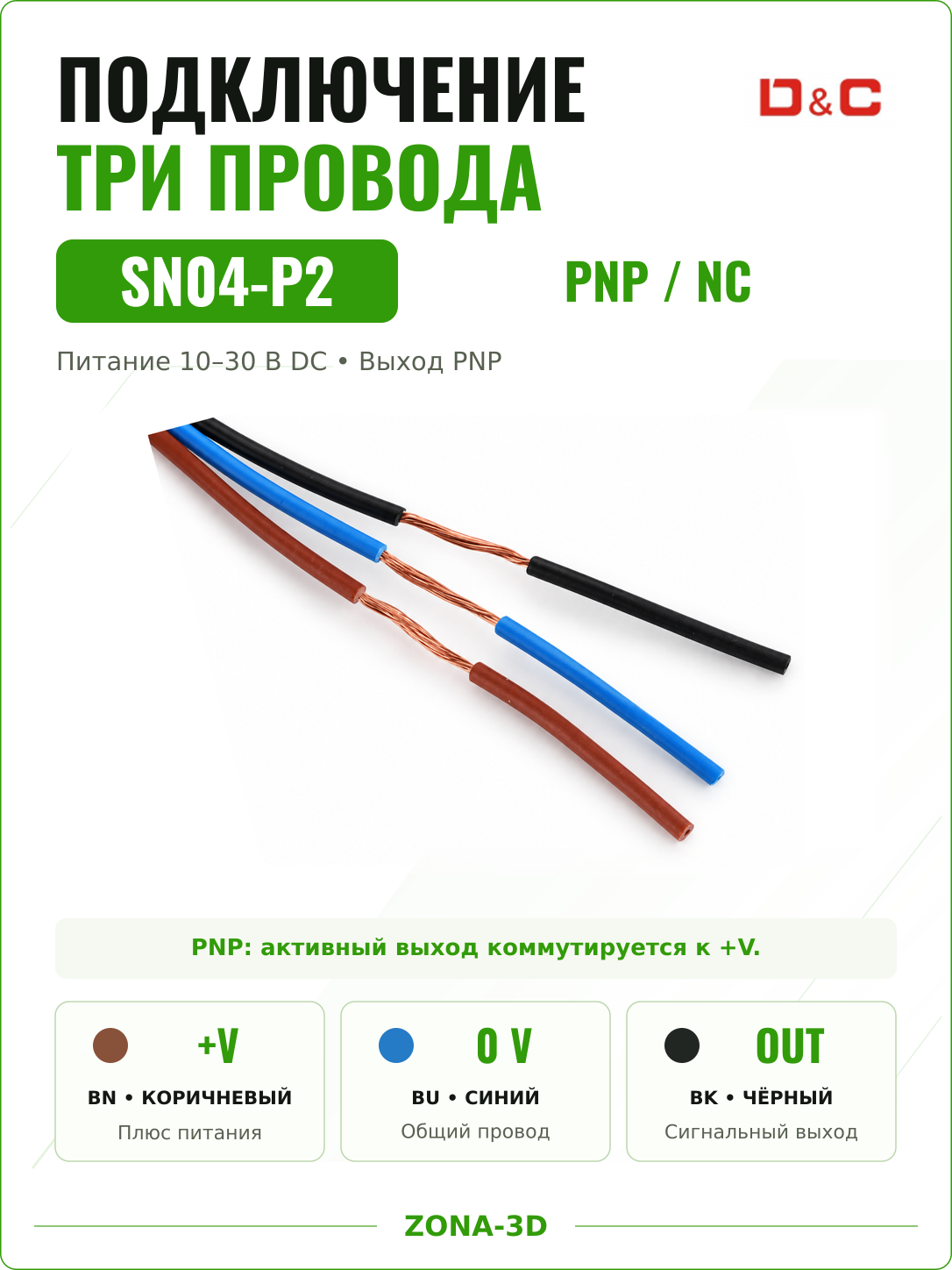

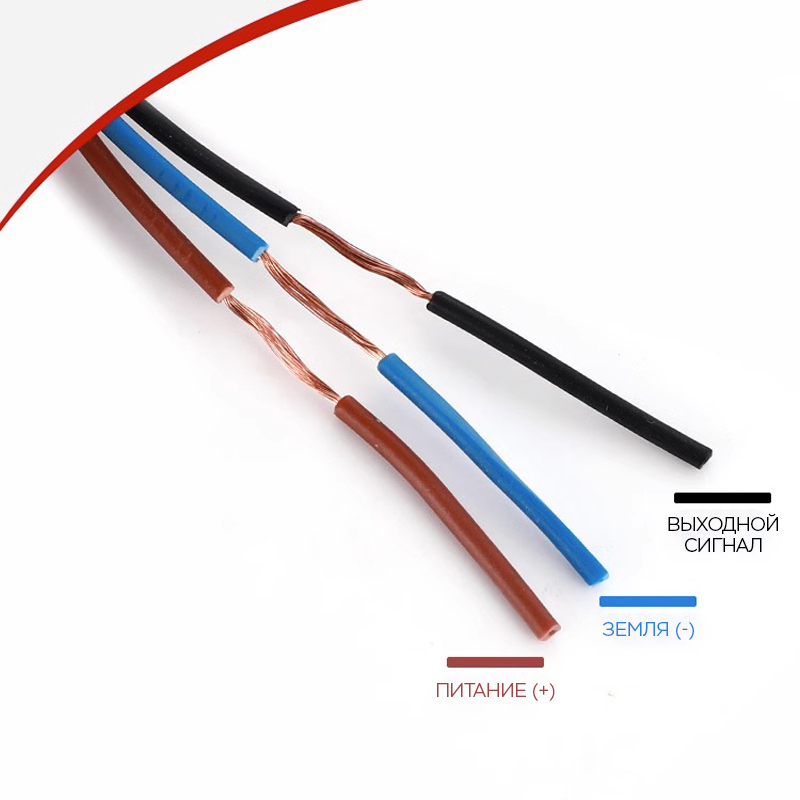

Питание от 10–30 В DC, быстрый отклик до 0,5–0,6 кГц и допустимая нагрузка до 300 мА обеспечивают уверенную работу в задачах автоматизации, ЧПУ и робототехники. Корпус из ABS с LED‑индикацией упрощает визуальную диагностику, а трехпроводная схема (коричневый — «+», синий — «–», черный — сигнал) и крепление на винты М3 ускоряют установку. Для немагнитных металлов дистанция срабатывания естественно меньше, что стоит учитывать при проектировании.

Благодаря кубическому форм‑фактору датчик легко ставится на стенки профилей, каретки и монтажные пластины без дополнительных переходников. Неэкранированная установка позволяет получить большую дистанцию срабатывания по сравнению с flush‑монтажом, при этом рекомендуется соблюдать свободную зону вокруг чувствительной поверхности и не приближать крупные металлические элементы вплотную к торцу сенсора.

Типовая сфера применения: концевые и межоперационные позиции на конвейерах, контроль наличия/отсутствия детали в приспособлении, позиционирование оснастки на станках, отслеживание прохода зубьев/кулачков, определение положения цилиндров и актуаторов, двери и механизмы безопасности, упаковочные линии. Нормально‑закрытая (NC) логика удобна для задач, где требуется «контроль целостности» — при обрыве кабеля или пропадании питания система переходит в безопасное состояние.

Для устойчивости к промышленным помехам применяются фильтрация входа и быстрая электроника; светодиодная индикация на корпусе позволяет моментально проверить наличие питания и текущее состояние выхода. Рекомендуется выполнять подключение экранированным кабелем при длинных трассировках и прокладывать силовые и сигнальные линии раздельно. При параллельной установке нескольких индуктивных датчиков оставляйте между ними технологический зазор и настраивайте каждый по месту на реальной целевой поверхности.

Поставляется полностью готовым к работе: достаточно закрепить корпус двумя винтами М3, выставить рабочий зазор и подключить три провода к источнику 24 В DC и входу контроллера. Обслуживание сводится к периодической проверке чистоты торца и целостности кабеля в условиях эксплуатации.
