Датчик индуктивный SN04-P PNP NO нормально открытый
Индуктивный датчик SN04-P, PNP NO, 4 мм
Описание
SN04-P — индуктивный датчик приближения с выходом PNP NO и номинальной дистанцией срабатывания 4 мм. Бесконтактно обнаруживает металлическую цель и подходит для контроля положения механизмов, концевых точек станков с ЧПУ и совместимых 3D-принтеров. Прямоугольный корпус ABS с монтажными пазами удобен для крепления к плоскому кронштейну.
Чувствительная зона расположена на передней поверхности корпуса. Светодиодный индикатор помогает проверить срабатывание при настройке, а трёхпроводный кабель длиной 2 м позволяет подвести питание и вывести сигнал к контроллеру. Размеры корпуса по чертежу — 29×17×12,5 мм, расстояние между центрами крепёжных отверстий — 11 мм. Кабель выведен без разъёма, с тремя свободными проводами.

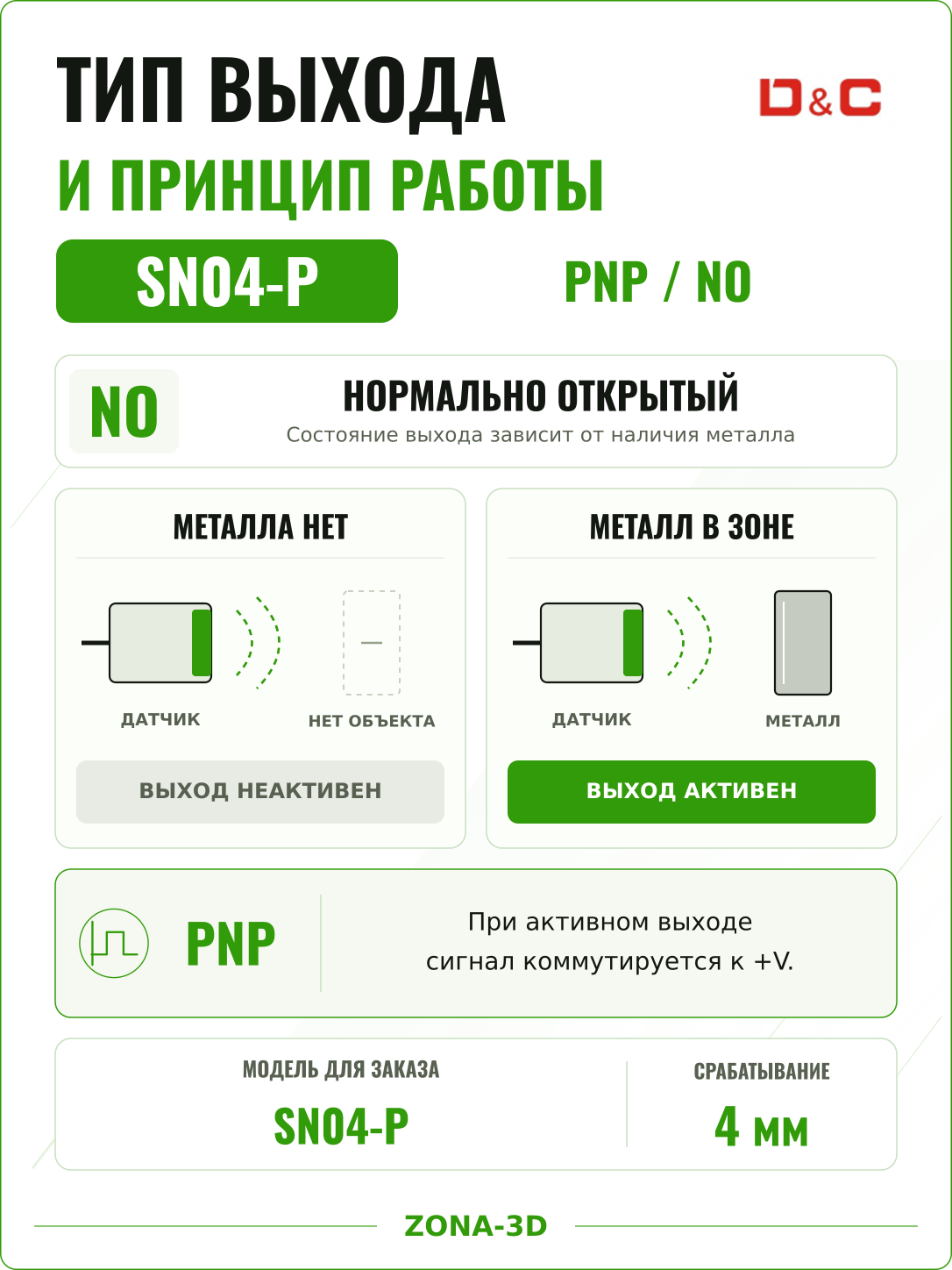

Модификация PNP NO определяет подключение и логику работы. В активном состоянии выход PNP подаёт ток от плюса питания в нагрузку. Обозначение NO означает «нормально открытый»: при обнаружении металла выходной транзистор включается. При замене концевика выбирайте исполнение, соответствующее входной схеме контроллера.
Фотографии корпуса в этой карточке общие для серии. При выборе ориентируйтесь на модель SN04-P и тип выхода PNP NO, указанные в названии и характеристиках.
Преимущества
Корпус и исполнение

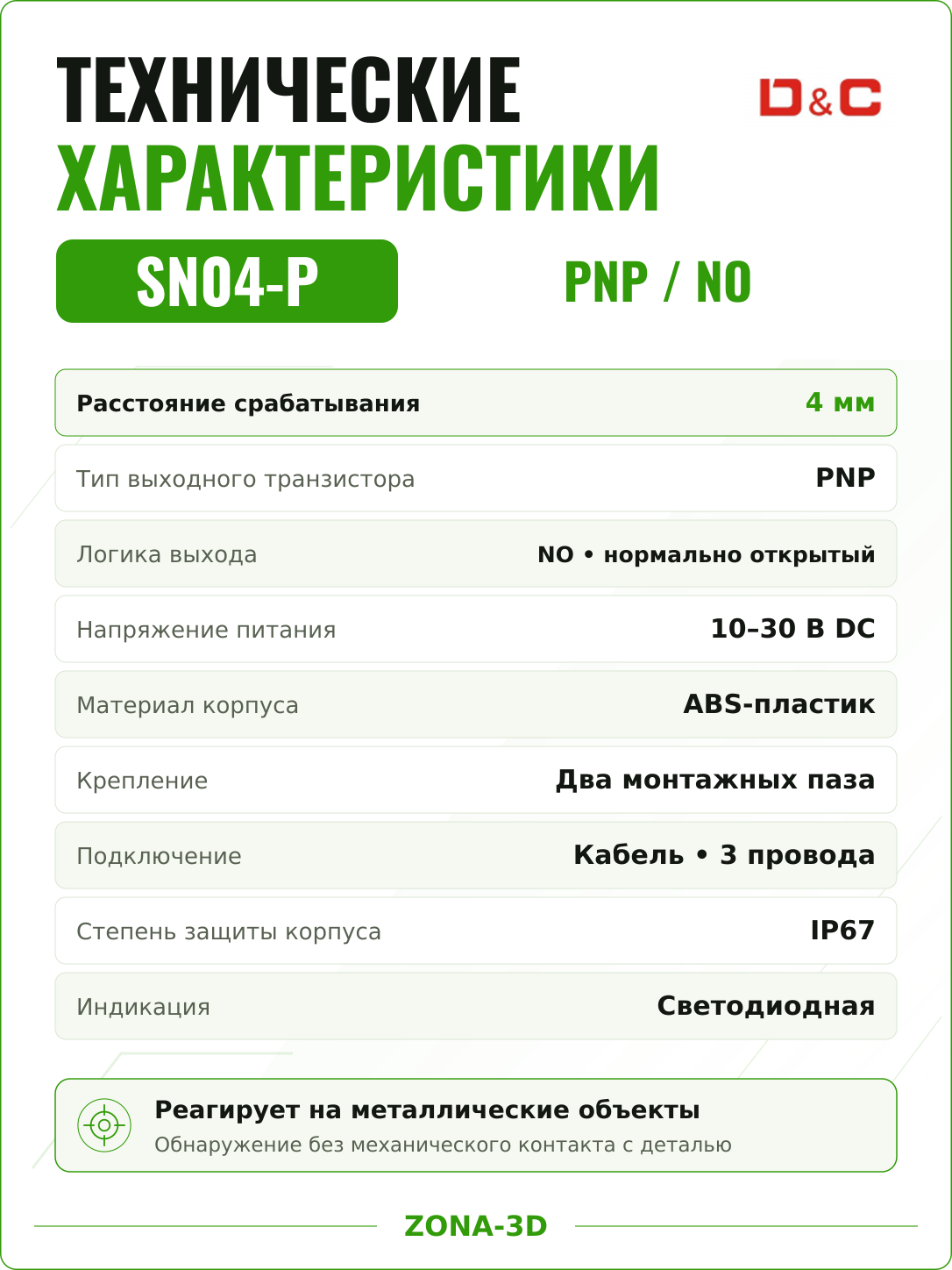

Технические характеристики
| Модель | SN04-P |
|---|---|
| Принцип действия | Индуктивный, бесконтактный |
| Обнаруживаемый объект | Металл |
| Номинальное расстояние срабатывания | 4 мм |
| Тип выхода | PNP, транзисторный |
| Нормальное состояние | NO — нормально открытый |
| Питание | 10–30 В DC |
| Максимальный ток нагрузки | 200 мА |
| Частота срабатывания DC | 300 Гц |

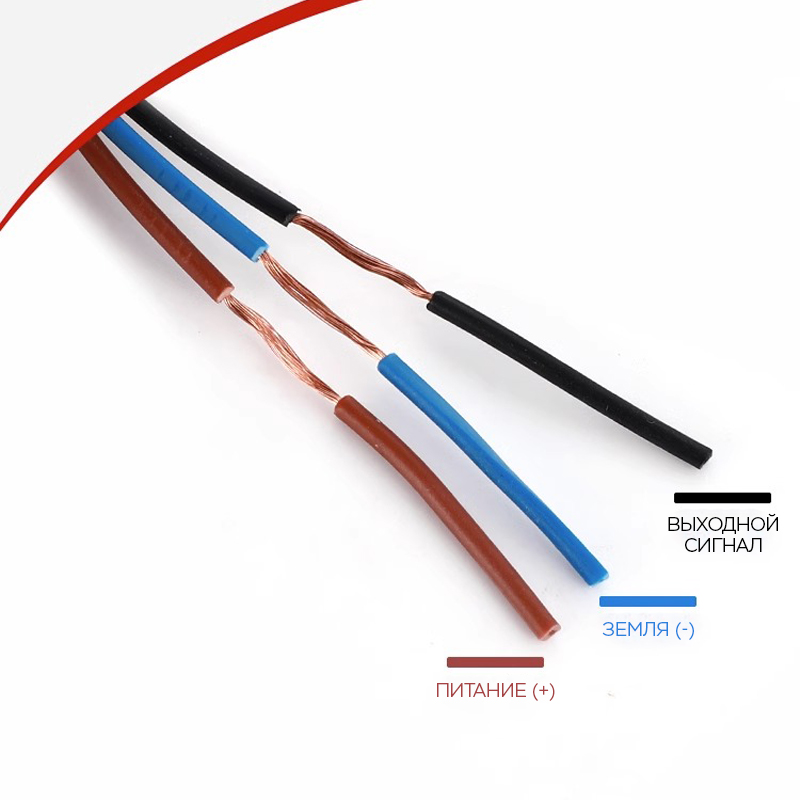

| Подключение | Кабель без разъёма, 3 провода: коричневый +V, синий 0 В, чёрный OUT |

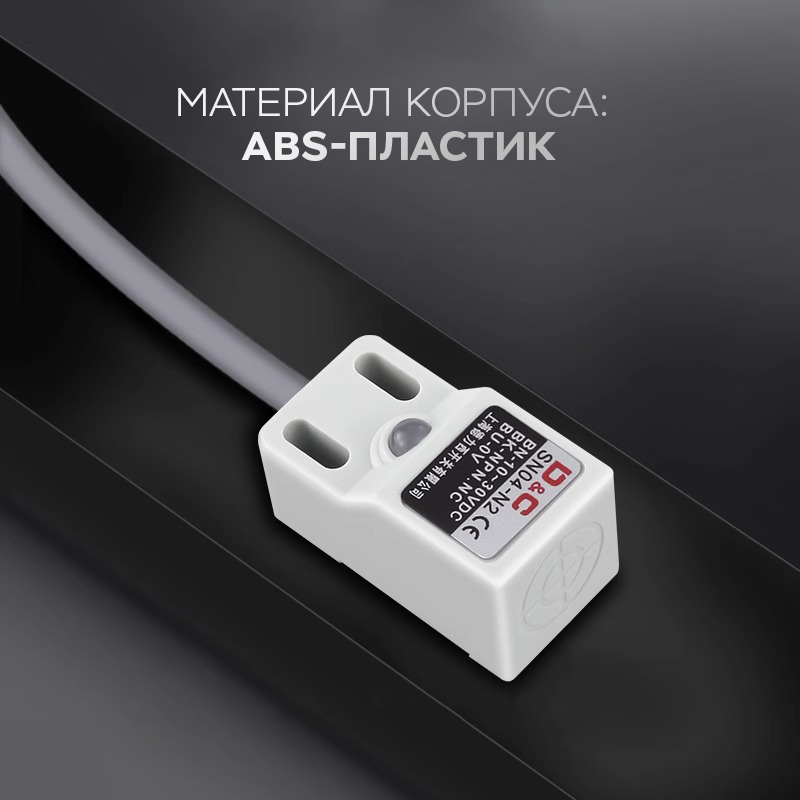

| Материал корпуса | ABS-пластик |
| Чувствительная поверхность | Передняя |
| Размеры корпуса по чертежу | 29×17×12,5 мм |
| Межосевое расстояние крепления | 11 мм |
| Потребление без нагрузки | ≤8 мА |
| Рабочая температура | −25…+70 °C |
| Степень защиты корпуса | IP67 |
| Индикация | Светодиодная |
| Длина соединительного кабеля | 2 м |
Размеры и обозначения сверены с техническими изображениями в карточке SN04-P. Номинальная дистанция относится к стандартной металлической цели.

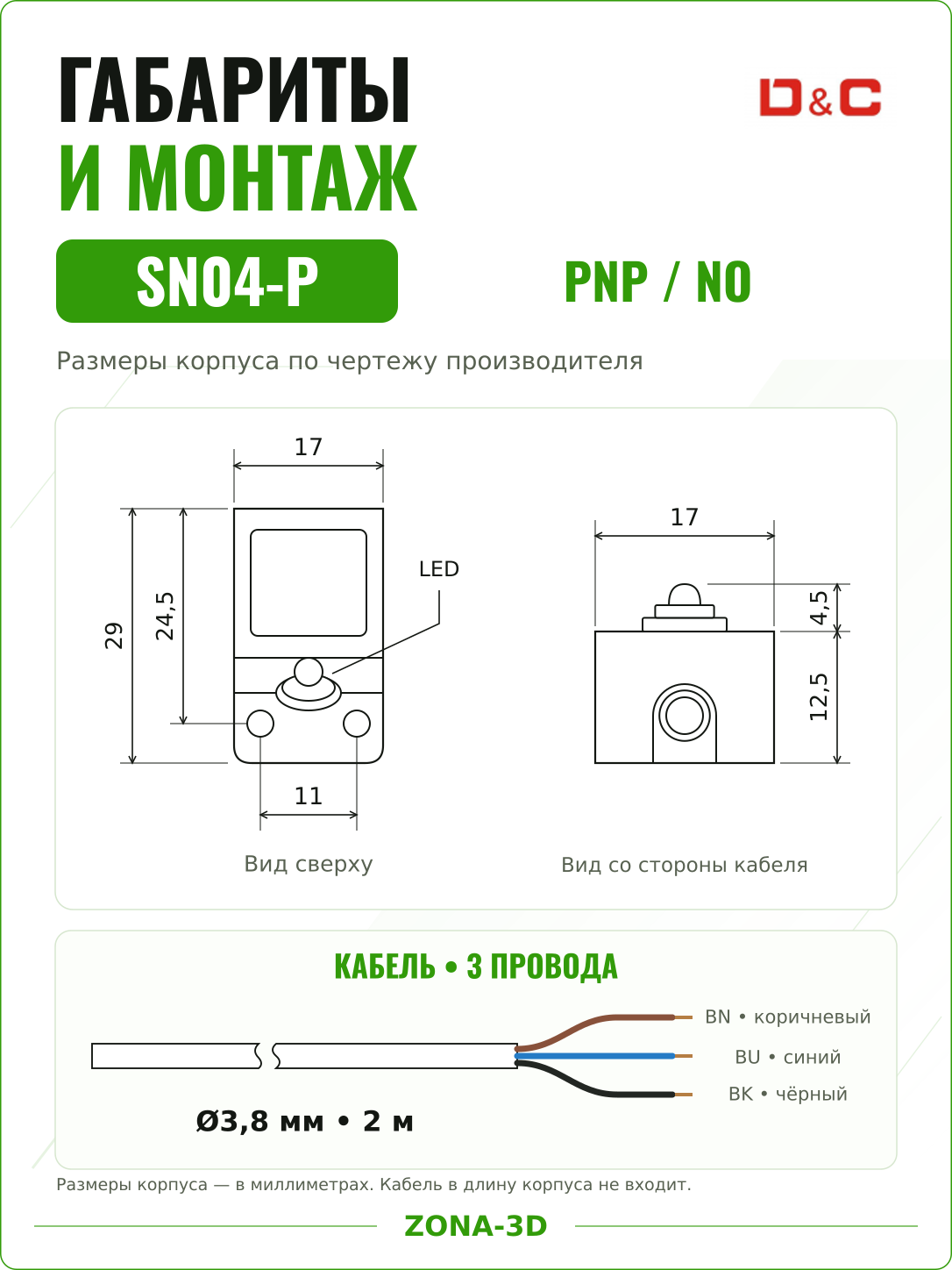

Размеры и крепление
При проектировании кронштейна используйте размеры корпуса и межосевое расстояние крепления. Кабель выведите без натяжения, предусмотрев свободный изгиб у корпуса.

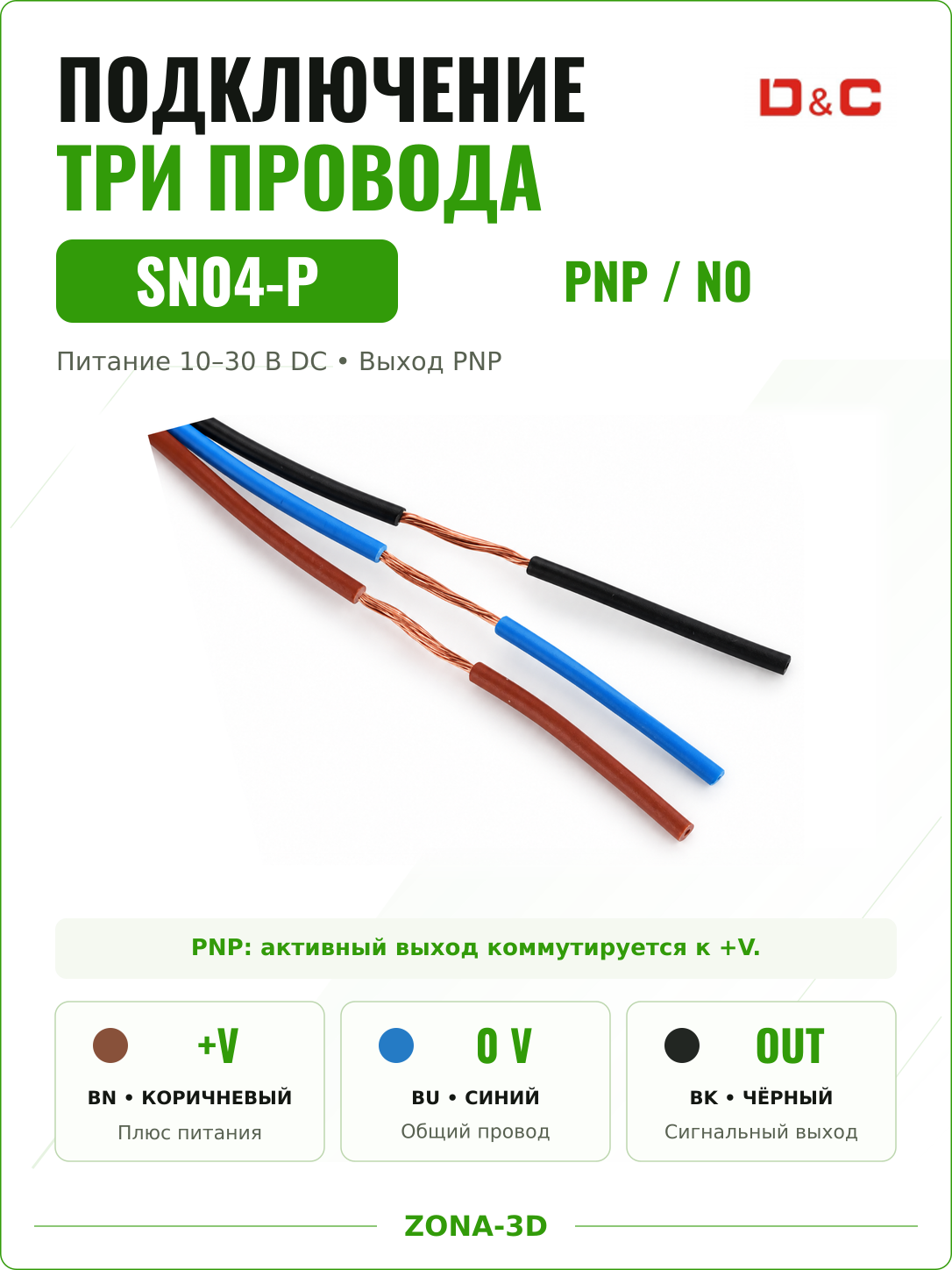

Подключение и логика выхода
В активном состоянии PNP-выход подаёт на чёрный провод напряжение, близкое к плюсу питания. Нагрузку подключают между чёрным и синим проводами; вход контроллера должен быть рассчитан на этот уровень сигнала.
| Металл отсутствует | Выход выключен |
|---|---|
| Металл обнаружен | Подаёт ток от +V |
NO и NC обозначают состояние электронного выхода при отсутствии цели. Напряжение выключенного выхода определяется нагрузкой и входной схемой контроллера.
Питание датчика — 10–30 В DC. Перед подключением к плате 3D-принтера проверьте допустимое напряжение сигнального входа. Для входов 3,3 или 5 В используйте предусмотренную платой схему либо подходящий модуль согласования, если выход датчика превышает допустимый уровень.
Установка и настройка
- Закрепите корпус через монтажные пазы на жёстком кронштейне. Направьте переднюю чувствительную поверхность на металлический упор и выставьте зазор, при котором датчик уверенно переключается во всём диапазоне перемещений механизма.
- Номинальная дистанция — 4 мм. Выберите рабочий зазор с запасом и проверьте устойчивое переключение на используемой металлической цели.
- Подключите питание и сигнальный провод при выключенном оборудовании. После включения проверьте индикацию и состояние входа при поднесении и удалении металлической цели.
- Для использования в качестве концевика или Z-probe настройте соответствующий вход и логику в прошивке. Проверьте срабатывание до запуска автоматического перемещения осей.
При контроле стола 3D-принтера целью служит металл. Стекло, пластик и покрытие увеличивают расстояние до металлической основы. После монтажа выполните калибровку смещений датчика по официальной инструкции Klipper, если используется эта прошивка.

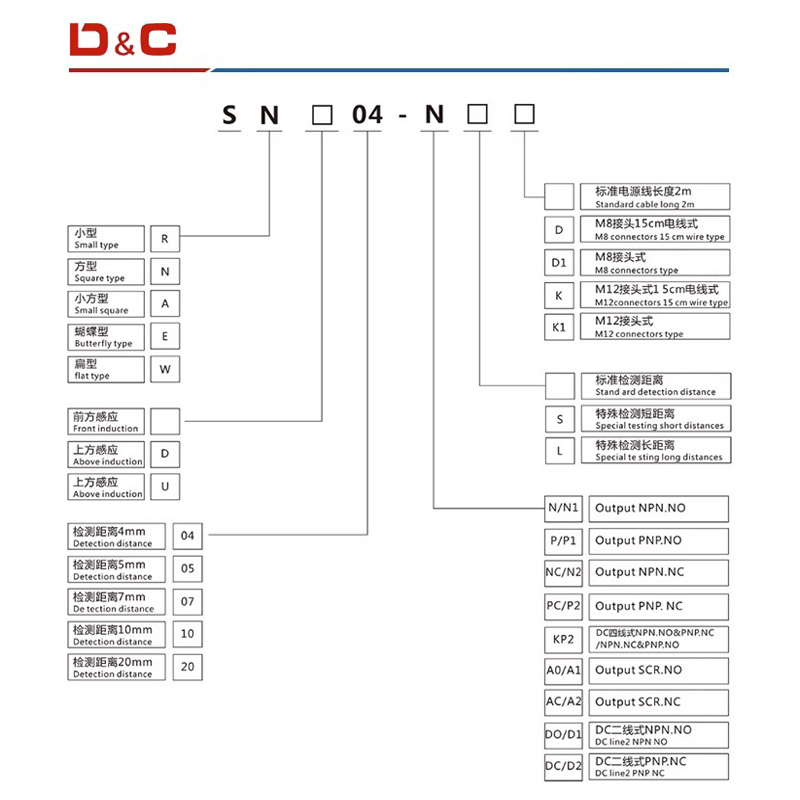

Расшифровка обозначений SN04
Чертежи и документация
Чертёж и таблица относятся к серии датчика. Материалы Klipper и OMRON — общие официальные руководства по настройке и принципу работы.
