Индуктивный датчик LJ08A3-2-Z/AY PNP NC нормально закрытый
Индуктивный датчик LJ08A3-2-Z/AY, PNP NC, М8, 2 мм
Описание
LJ08A3-2-Z/AY — бесконтактный индуктивный датчик с резьбовым корпусом М8, выходом PNP NC и номинальным расстоянием срабатывания 2 мм. Предназначен для обнаружения металла, контроля концевых положений и подключения к совместимым системам управления 3D-принтеров, станков с ЧПУ и автоматического оборудования.

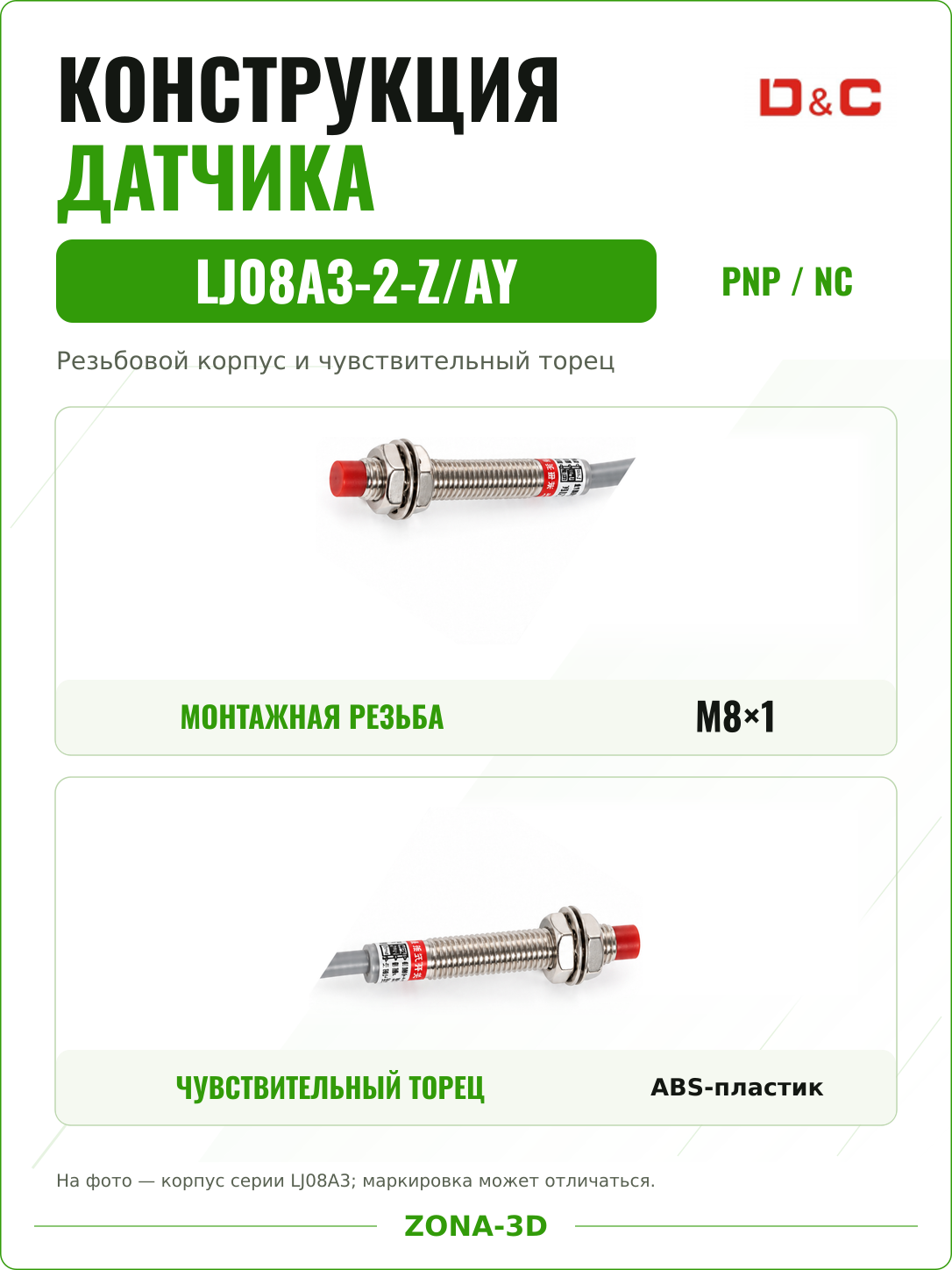

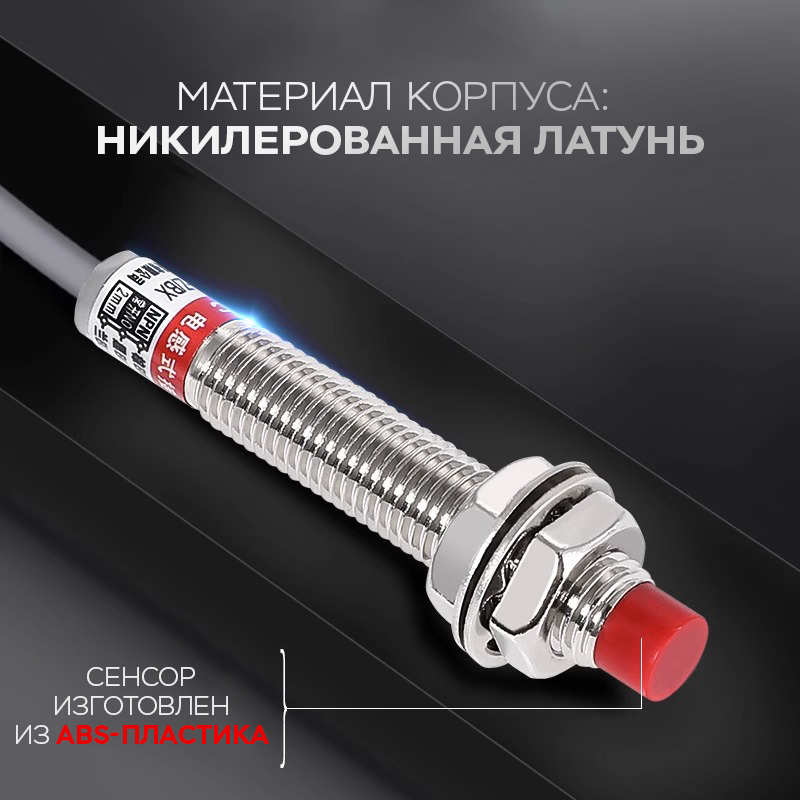

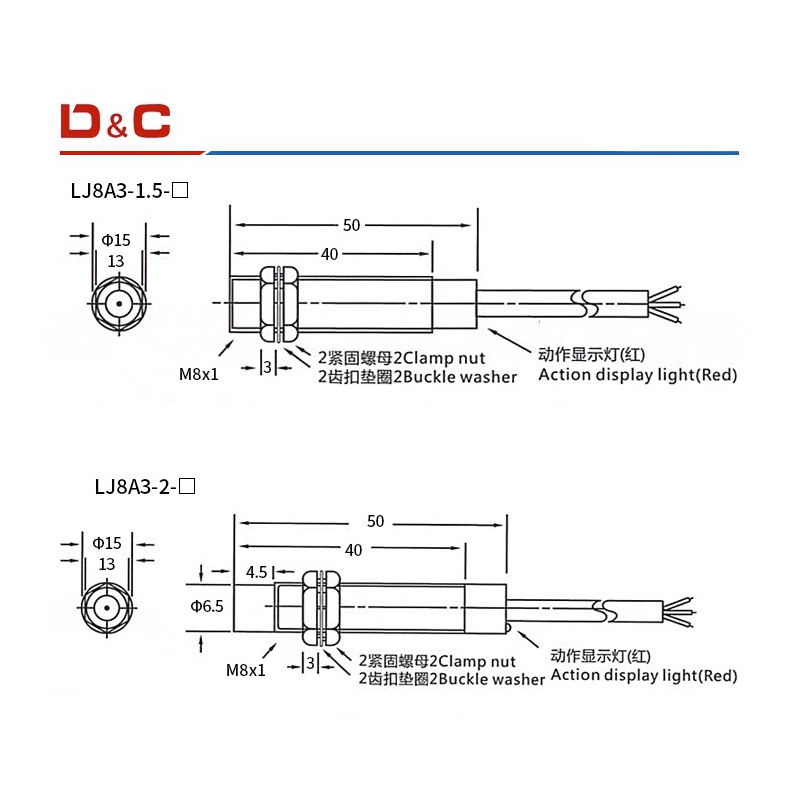

Компактный корпус М8 удобен для установки рядом с кареткой и в узких монтажных зонах. Корпус изготовлен из никелированной латуни, выступающий красный чувствительный торец — из ABS-пластика. На чертеже серии указаны резьба М8×1 и длина корпуса без кабеля 50 мм. Светодиодный индикатор помогает контролировать срабатывание при установке.
Модификация PNP NC определяет подключение и логику работы. В активном состоянии выход PNP подаёт ток от плюса питания в нагрузку. Обозначение NC означает «нормально закрытый»: при обнаружении металла выходной транзистор выключается. При замене концевика выбирайте исполнение, соответствующее входной схеме контроллера.

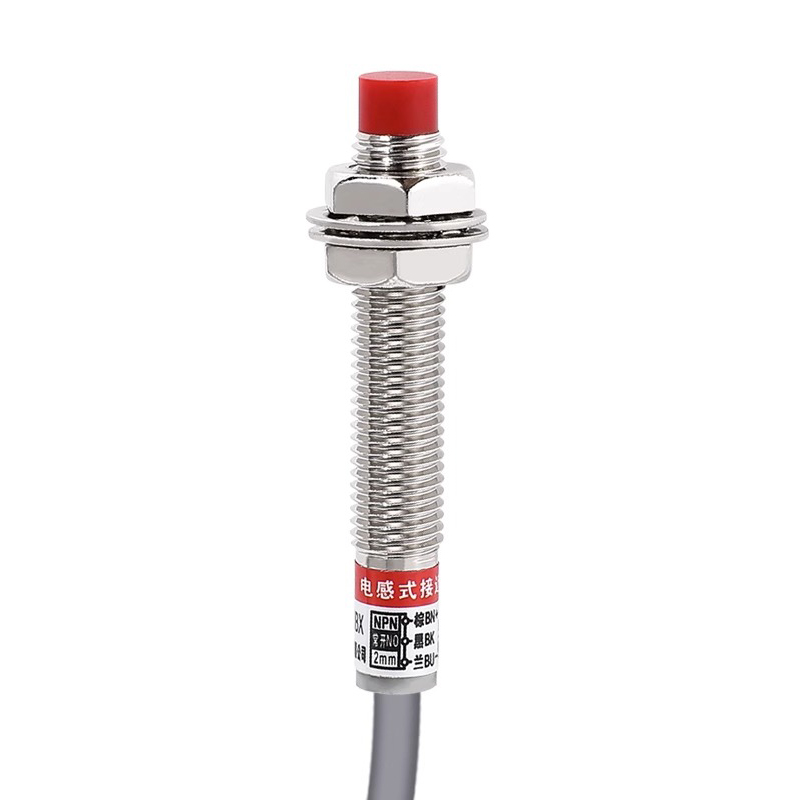

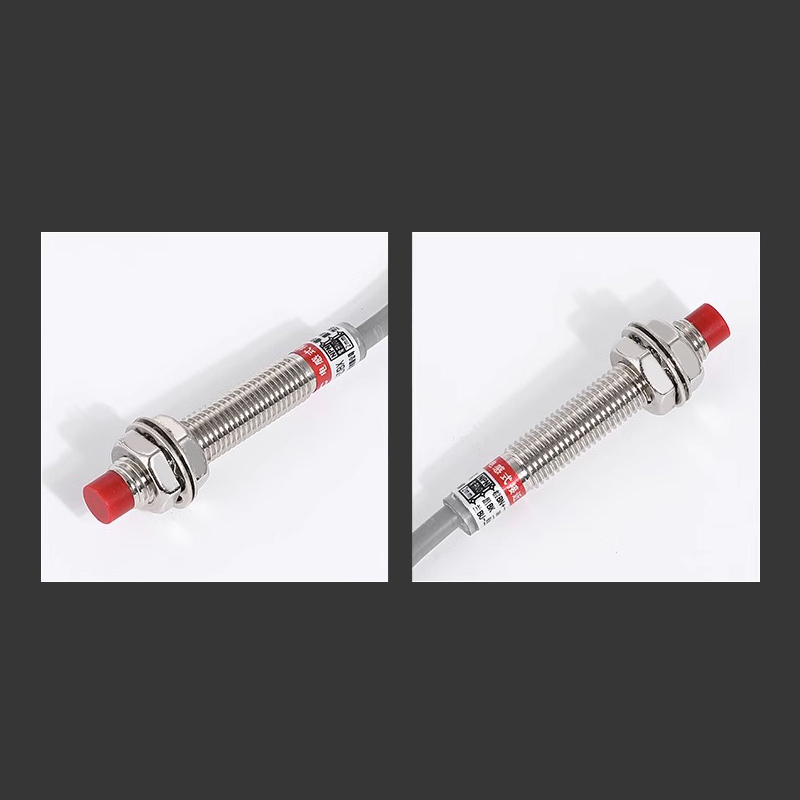

Фотографии корпуса в этой карточке общие для серии. При выборе ориентируйтесь на модель LJ08A3-2-Z/AY и тип выхода PNP NC, указанные в названии и характеристиках.
Преимущества
Корпус и исполнение

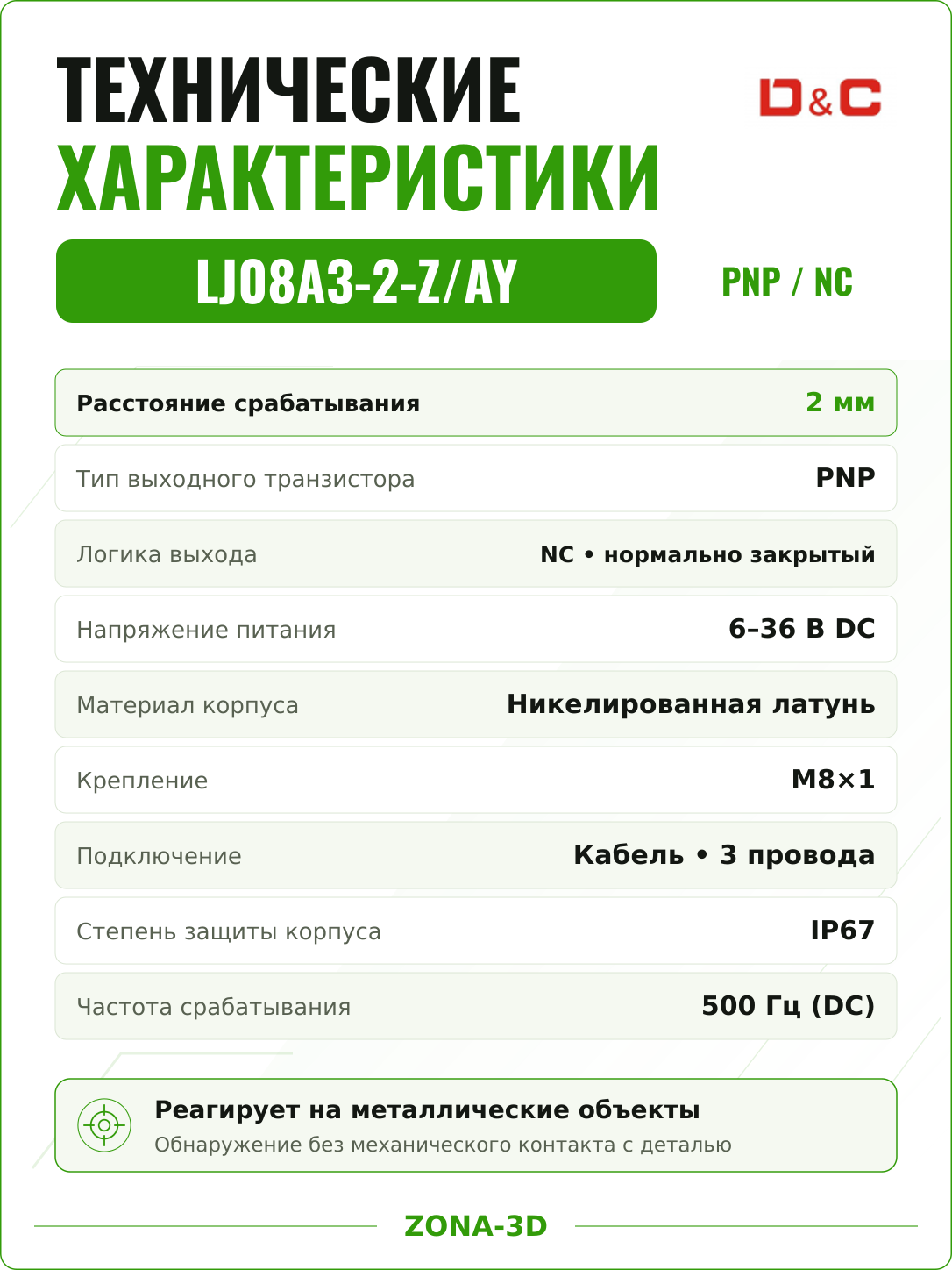

Технические характеристики
| Модель | LJ08A3-2-Z/AY |
|---|---|
| Принцип действия | Индуктивный, бесконтактный |
| Обнаруживаемый объект | Металл |
| Номинальное расстояние срабатывания | 2 мм |
| Тип выхода | PNP, транзисторный |
| Нормальное состояние | NC — нормально закрытый |
| Питание | 6–36 В DC |
| Максимальный ток нагрузки | 300 мА |
| Частота срабатывания DC | 500 Гц |

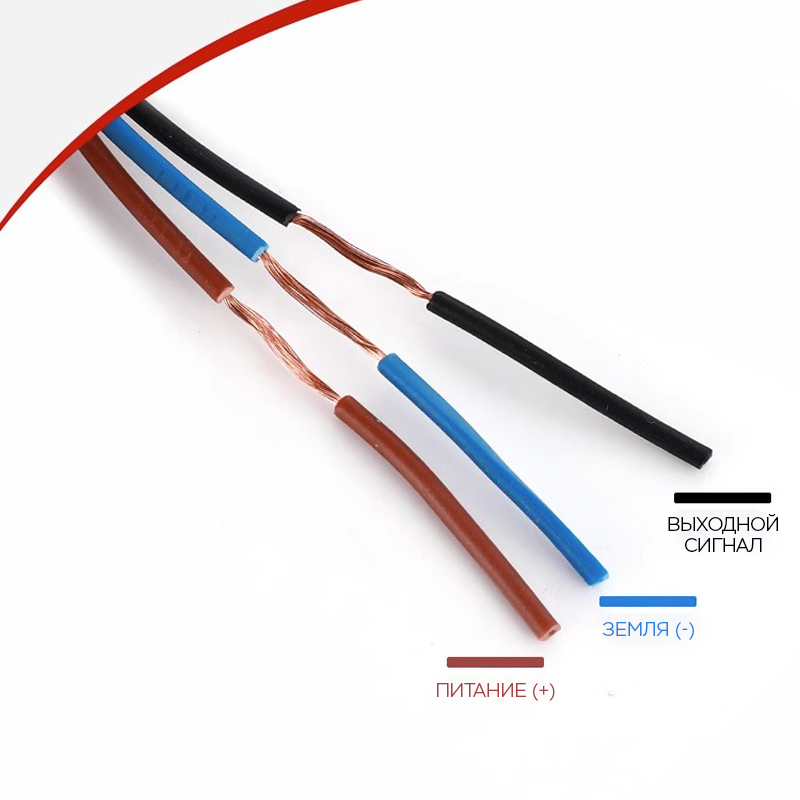

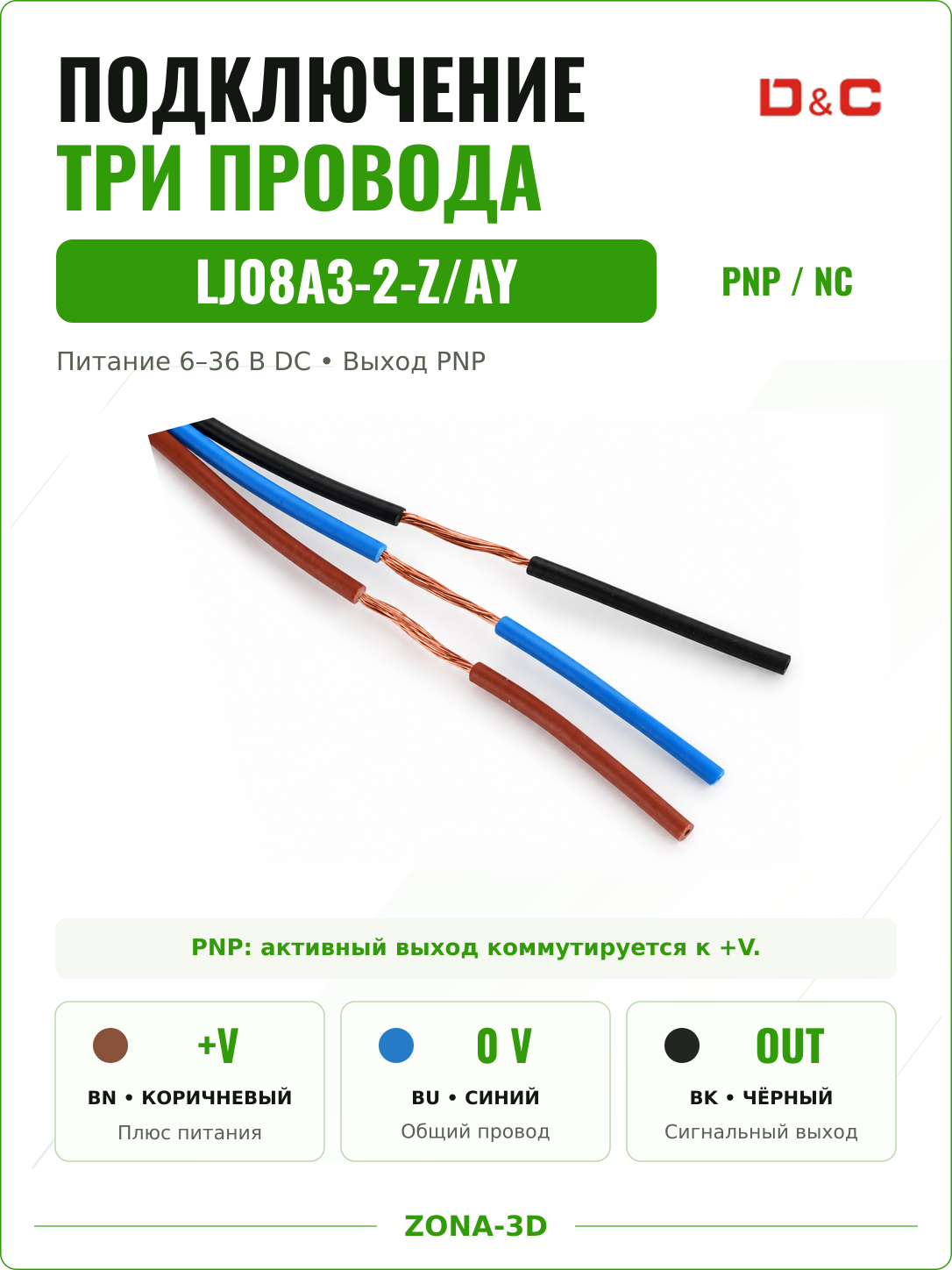

| Подключение | 3 провода: коричневый +V, синий 0 В, чёрный OUT |
| Резьба корпуса | M8×1 |
| Материалы | Никелированная латунь; чувствительный торец — ABS |
| Длина корпуса без кабеля по чертежу | 50 мм |
| Диаметр чувствительного торца по чертежу | 6,5 мм |
| Монтаж | Неутопленный, с выступающим чувствительным торцом |
| Диапазон установки по таблице серии | 0–1,6 мм |
| Стандартная стальная цель по таблице серии | 12×12×1 мм |
| Потребление без нагрузки | ≤8 мА |
| Рабочая температура | −30…+65 °C |
| Степень защиты корпуса | IP67 |
| Индикация | Светодиодная |
| Длина соединительного кабеля | 1 м |
Размеры и обозначения сверены с техническими изображениями в карточке LJ08A3-2-Z/AY. Номинальная дистанция относится к стандартной металлической цели.
Размеры и крепление
Установите датчик в кронштейн под корпус М8 и зафиксируйте гайками после регулировки. Для исполнения с дистанцией 2 мм используется неутопленный монтаж: чувствительный торец должен выступать из окружающего металла.
Подключение и логика выхода
В активном состоянии PNP-выход подаёт на чёрный провод напряжение, близкое к плюсу питания. Нагрузку подключают между чёрным и синим проводами; вход контроллера должен быть рассчитан на этот уровень сигнала.
| Металл отсутствует | Подаёт ток от +V |
|---|---|
| Металл обнаружен | Выход выключен |
NO и NC обозначают состояние электронного выхода при отсутствии цели. Напряжение выключенного выхода определяется нагрузкой и входной схемой контроллера.
Питание датчика — 6–36 В DC. Перед подключением к плате 3D-принтера проверьте допустимое напряжение сигнального входа. Для входов 3,3 или 5 В используйте предусмотренную платой схему либо подходящий модуль согласования, если выход датчика превышает допустимый уровень.
Установка и настройка
- Установите датчик в кронштейн под корпус М8 и зафиксируйте гайками после регулировки. Для исполнения с дистанцией 2 мм используется неутопленный монтаж: чувствительный торец должен выступать из окружающего металла.
- В таблице серии для этого исполнения указан диапазон установки 0–1,6 мм. Это ориентир для стандартной стальной цели; фактическое срабатывание проверяют с учётом материала, размеров упора и окружающего металла.
- Подключите питание и сигнальный провод при выключенном оборудовании. После включения проверьте индикацию и состояние входа при поднесении и удалении металлической цели.
- Для использования в качестве концевика или Z-probe настройте соответствующий вход и логику в прошивке. Проверьте срабатывание до запуска автоматического перемещения осей.
При контроле стола 3D-принтера целью служит металл. Стекло, пластик и покрытие увеличивают расстояние до металлической основы. После монтажа выполните калибровку смещений датчика по официальной инструкции Klipper, если используется эта прошивка.

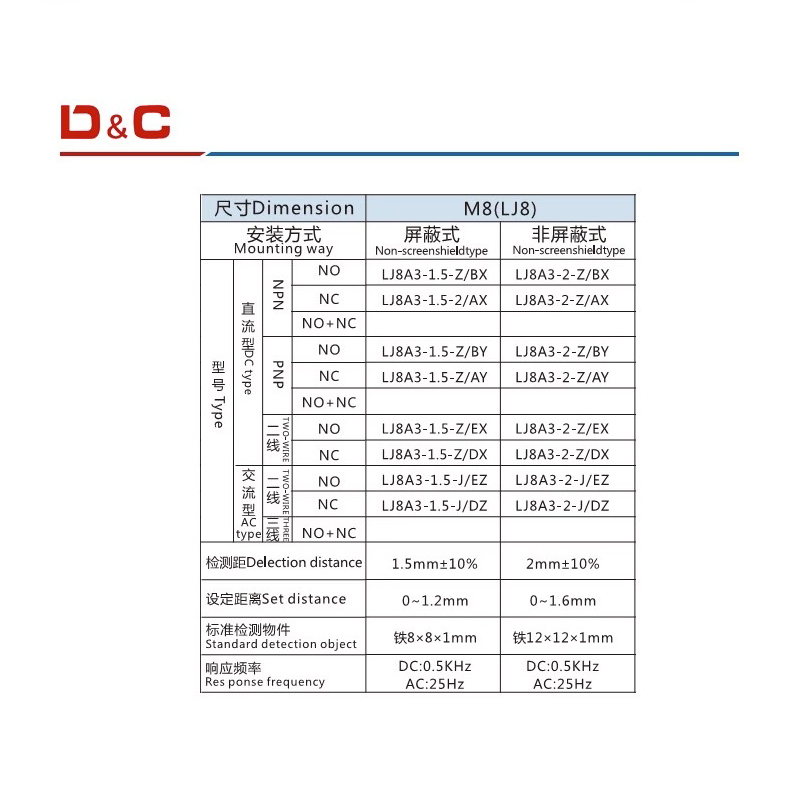

Таблица исполнений и дистанций
Чертежи и документация
Чертёж и таблица относятся к серии датчика. Материалы Klipper и OMRON — общие официальные руководства по настройке и принципу работы.
