Микропереключатель KW4-3Z-3 3D принтера Kingroon
Микропереключатель KW4-3Z-3 с рычагом для 3D-принтера Kingroon
Описание
KW4-3Z-3 — рычажный микропереключатель для ремонта совместимых концевых узлов 3D-принтеров Kingroon и сборки собственных датчиков положения. Прямой металлический рычаг передаёт усилие на кнопку механизма, а три вывода позволяют использовать нормально замкнутую или нормально разомкнутую контактную цепь.

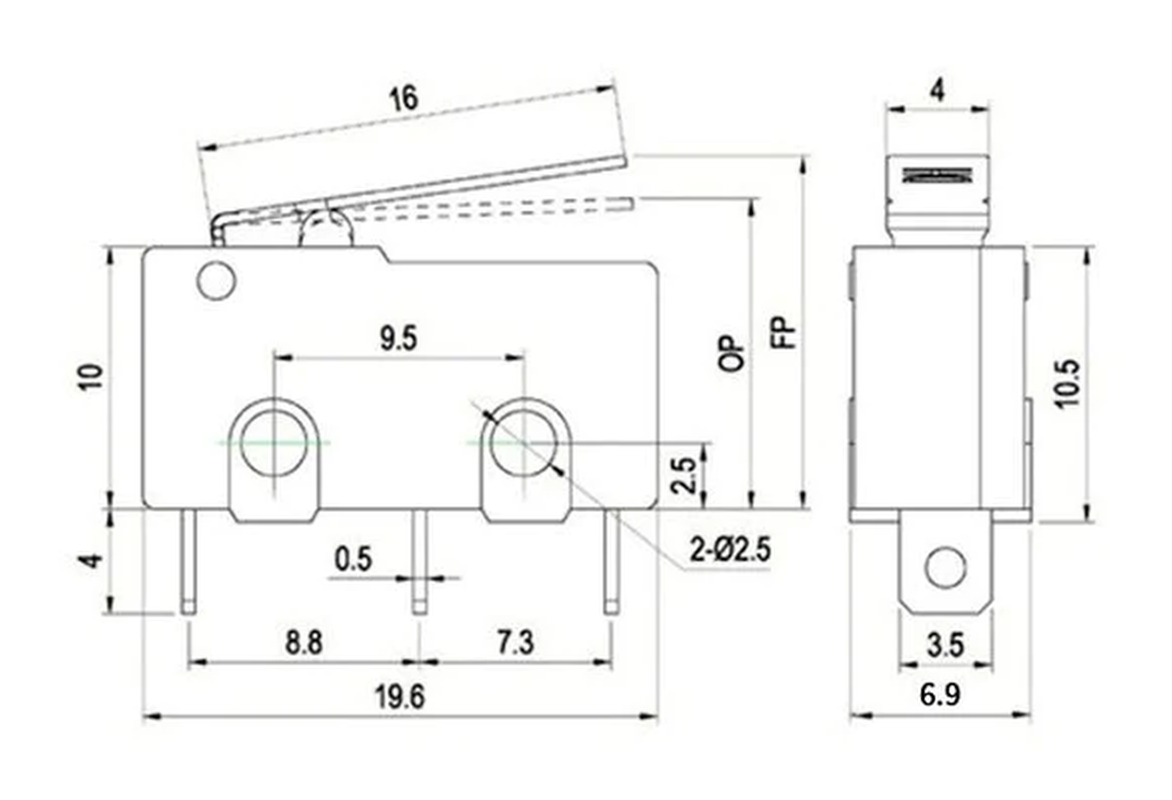

Выключатель поставляется как отдельный компонент: без платы преобразования сигнала и без кабеля. На корпусе предусмотрены два крепёжных отверстия диаметром 2,5 мм с межосевым расстоянием 9,5 мм. По чертежу длина корпуса составляет 19,6 мм, ширина — 6,9 мм, длина рычага — 16 мм.
Деталь подходит для замены изношенного выключателя, когда его корпус, крепление, выводы и точка нажатия совпадают со штатным узлом. Прямой рычаг удобен для контакта с плоским упором. Ролика на этом исполнении нет, поэтому направление движения упора выбирают так, чтобы он нажимал на рычаг, не цепляясь за его край.
Вход контроллера подключают к выбранной контактной паре COM–NC или COM–NO. Название Kingroon указывает назначение товара, но совместимость конкретного принтера определяется конструкцией его концевика. При ремонте сравнивают не только маркировку модели, но и расположение выводов, длину рычага и монтажные размеры.
Принцип работы и назначение
Переключатель меняет состояние контактов при нажатии и возвращает их после освобождения рычага. Вход контроллера распознаёт это изменение и использует его как признак достижения исходной точки. Сам выключатель не хранит координаты и не управляет двигателем.
При подключении через NC разрыв исправной замкнутой цепи можно распознать как срабатывание, если так настроена логика входа. Это полезно для обнаружения обрыва провода, однако реакция оборудования на сигнал определяется прошивкой и её настройками.
Технические характеристики
| Модель | KW4-3Z-3 |
|---|---|
| Назначение товара | Замена микропереключателя в совместимом узле Kingroon |
| Контактная группа | Переключающая: COM, NC и NO |
| Привод | Прямой металлический рычаг без ролика |
| Длина / ширина корпуса | 19,6 / 6,9 мм |
| Высота корпуса на боковом виде чертежа | 10,5 мм |
| Длина / ширина рычага | 16 / 4 мм |
| Монтажные отверстия | 2 отверстия диаметром 2,5 мм |
| Межосевое расстояние отверстий | 9,5 мм |
| Количество выводов | 3 |
| Толщина вывода по чертежу | 0,5 мм |

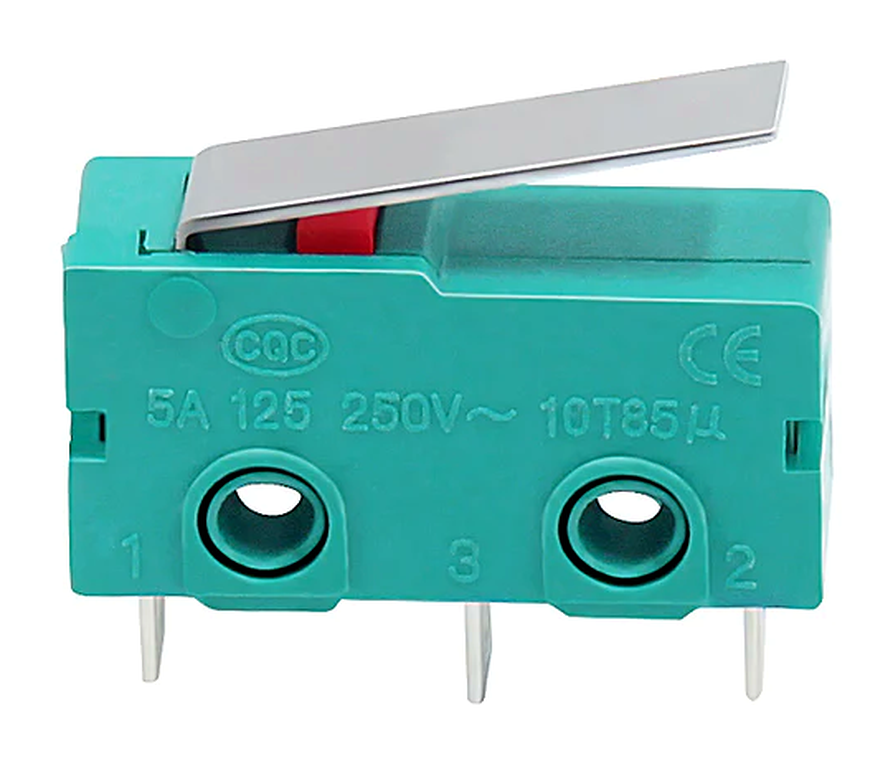

| Маркировка контактов на фотографии корпуса | 5 А, 125/250 В AC; это номиналы выключателя, не питание контроллера |
| Плата и соединительный кабель | Отсутствуют; отдельный компонент |

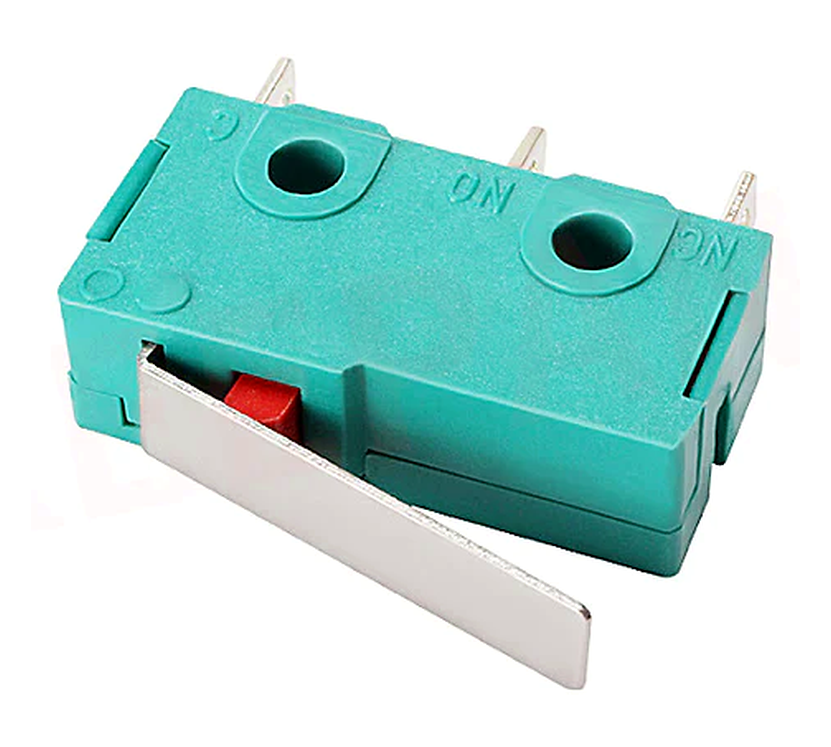

| Цвет корпуса на фотографии | Зелёный |
Размеры и исполнение сверены с фотографиями и чертежами именно этой карточки. Подробные материалы доступны в разделе документации. Источник характеристик и изображений.
Фотографии и конструкция
Совместимость и выбор
- Для ремонта сравните модель, крепление 9,5 мм и рычаг 16 мм со снятой деталью. Совпадение одного названия серии не гарантирует совпадения выводов.
- Если выключатель впаян в плату, проверьте расположение всех трёх ножек и свободное пространство для рычага. Если закреплён отдельно — предусмотрите электрическое соединение и фиксацию проводов.
- Подходит для схем с выбранной парой COM–NC или COM–NO. Кабель и адаптер под вход контроллера подбирают к ремонтируемому узлу.
Подключение
| Контактная пара | Рычаг свободен | Рычаг нажат |
|---|---|---|
| COM–NC | Цепь замкнута | Цепь разомкнута |
| COM–NO | Цепь разомкнута | Цепь замкнута |
Это функциональные состояния контактов. Расположение ножек и назначение жил определяют по маркировке и проверкой мультиметром.
- На отключённом от питания узле определите COM, NC и NO. Проверьте мультиметром обе пары до и после нажатия рычага.
- Для контактного входа используйте COM и выбранный NC либо NO. Не соединяйте выводы питания платы через контакт выключателя.
- Согласуйте выбранную пару с инверсией и подтяжкой входа. Состояния open / TRIGGERED в консоли должны соответствовать фактическому положению рычага.
Проверка входа в прошивке
| Прошивка | Команда | Назначение |
|---|---|---|
| Marlin | M119 | Показывает состояние настроенных входов: open при свободном концевике и TRIGGERED при нажатии после правильной настройки логики. |
| Klipper | QUERY_ENDSTOPS | Проверяет состояния входов без запуска движения. Команду повторяют при свободном и нажатом приводе. |
Проверку выполняют при неподвижных осях. Сначала получают состояние свободного входа, затем нажимают рабочий орган и повторяют команду.
Монтаж и ввод в работу
- Установите узел на жёсткое крепление. Упор должен воздействовать на рабочий орган до достижения механического предела оси, с запасом для остановки.
- Проверьте полное возвращение рычага или кнопки после освобождения. Не используйте корпус выключателя как силовой ограничитель хода.
- Прокладывайте кабель без натяжения; фиксируйте его так, чтобы перемещение оси не нагружало разъём или выводы. Сигнальную линию удалите от силовой проводки двигателей и нагревателей.
- При неподвижных осях проверьте вход в консоли прошивки. Если сигнал всегда активен, всегда свободен или имеет обратную логику, сначала исправьте соединение и настройки.
- После проверки выполните пробный возврат нужной оси в ноль. Повторный подвод после небольшого отхода должен происходить без удара, заедания рабочего органа и смещения крепления.
Вопросы по применению
Нет. Это контактный компонент: питание используется внешней сигнальной цепью контроллера, а сам выключатель только замыкает или размыкает её.
Да, если в узле доступны COM и NC. После подключения настройте активное состояние входа и проверьте поведение при нажатии и разрыве цепи.
Проверьте жёсткость крепления, свободное возвращение рычага, состояние контактов, кабель и скорость подвода. Погнутый рычаг или люфт кронштейна меняют механическую точку срабатывания.
