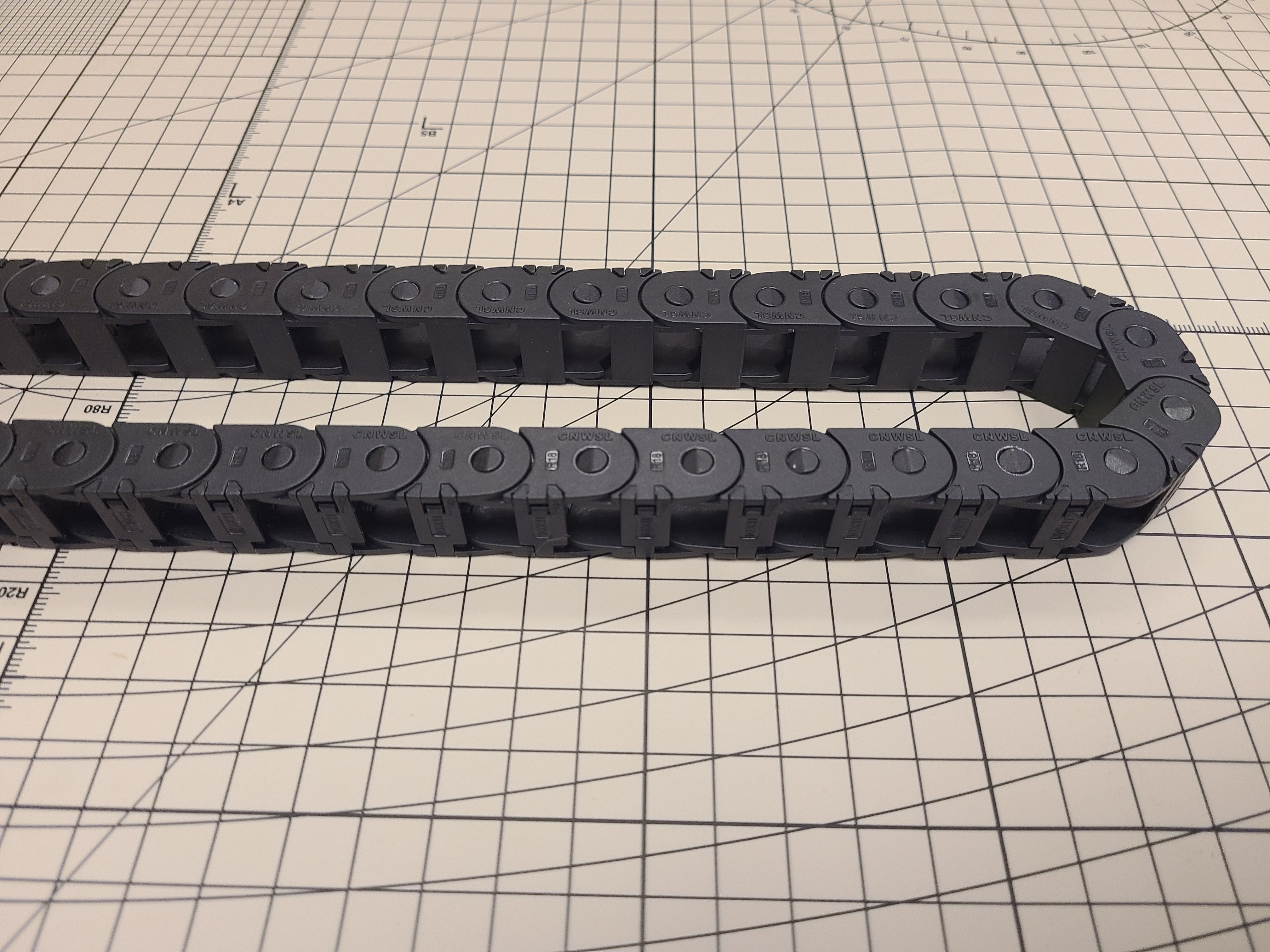

Гибкий кабель-канал JFLO 5х5 (открытый) (TP5*5 R10 (1 метр))
Компактная открытая энергоцепь для аккуратной укладки тонких кабелей и шлейфов в узких зонах. Открытая конструкция облегчает доступ к проводам при обслуживании и сокращает время монтажа, а малое внутреннее сечение 5×5 мм помогает навести порядок внутри корпуса компактных станков, 3D‑принтеров и роботизированных осей. Модель доступна с вариантами радиуса изгиба R10 и R28 — это позволяет точнее подобрать гибкость трассы под длину хода и требования по минимальному радиусу поворота, не перегибая кабели.
Компактная открытая энергоцепь для аккуратной укладки тонких кабелей и шлейфов в узких зонах. Открытая конструкция облегчает доступ к проводам при обслуживании и сокращает время монтажа, а малое внутреннее сечение 5×5 мм помогает навести порядок внутри корпуса компактных станков, 3D‑принтеров и роботизированных осей. Модель доступна с вариантами радиуса изгиба R10 и R28 — это позволяет точнее подобрать гибкость трассы под длину хода и требования по минимальному радиусу поворота, не перегибая кабели.
Чем отличается от других моделей
В отличие от более крупных кабель‑каналов, эта версия рассчитана именно на малые сечения, поэтому занимает минимум места и добавляет меньше массы подвижным узлам. Открытая (незащищённая) конфигурация по типу Q‑bridge обеспечивает быстрый доступ к жгуту без разборки цепи — преимущество при частых доработках и сервисе. Наличие готовых отрезков (например, 1 м и 28 см) упрощает подбор длины без лишних стыков. Благодаря небольшому шагу звена и плавному профилю дуги цепь работает тихо и предсказуемо даже на высоких ускорениях коротких осей.
Назначение и области применения
Энергоцепь предназначена для аккуратной прокладки одиночных тонких кабелей (сигнальных, датчиковых, шлейфов FFC/ПЭТ) или небольших пучков с внешним диаметром жил до ~Ø2–3 мм. Идеально подходит для: малогабаритных 3D‑принтеров (оси X/Y/Z), настольных ЧПУ‑плоттеров, лазерных и маркировочных установок, камер‑передвижек и слайдеров, лёгких манипуляторов, мини‑конвейеров, а также лабораторных стендов и учебных макетов, где важны компактность и наглядность обслуживания.
Конструкция и материалы
Звенья выполнены из износостойкого компаунда на основе нейлона (PA) с добавками для повышения стойкости к истиранию. Открытые боковины облегчают укладку и фиксацию жгута пластиковыми стяжками или клипсами. Концевые элементы допускают торцевое крепление к подвижной и неподвижной части узла; малый наружный габарит сводит к минимуму риск задевания соседних деталей. При выборе радиуса изгиба R10 или R28 соблюдайте минимально допустимый радиус для вашего кабеля по паспорту производителя.
Преимущества
- быстрый монтаж и обслуживание благодаря открытой конструкции
- экономия пространства за счёт малого внутреннего сечения 5×5 мм
- настройка гибкости трассы с вариантами радиуса изгиба R10 и R28
- готовые типоразмеры отрезков для удобного подбора по длине
- низкая масса и инерция — меньше нагрузка на шаговые и сервоприводы
- аккуратная укладка жгута: уменьшение перетирания и случайных перегибов
- простая визуальная инспекция состояния кабелей без разборки
Рекомендации по подбору и монтажу
Оставляйте зазор по высоте/ширине не менее 10–20% от внутреннего сечения для свободного хода кабелей. Для одиночных кабелей Ø до ~4 мм выбирайте укладку по центру, для пучка тонких жил — разделяйте стяжками через 5–10 звеньев. Сторону крепления цепи ориентируйте так, чтобы подвижный конец описывал плавную дугу без кручения; фиксируйте концы штатными кронштейнами. При длинных перемещениях используйте направляющую полку или опорный профиль.
