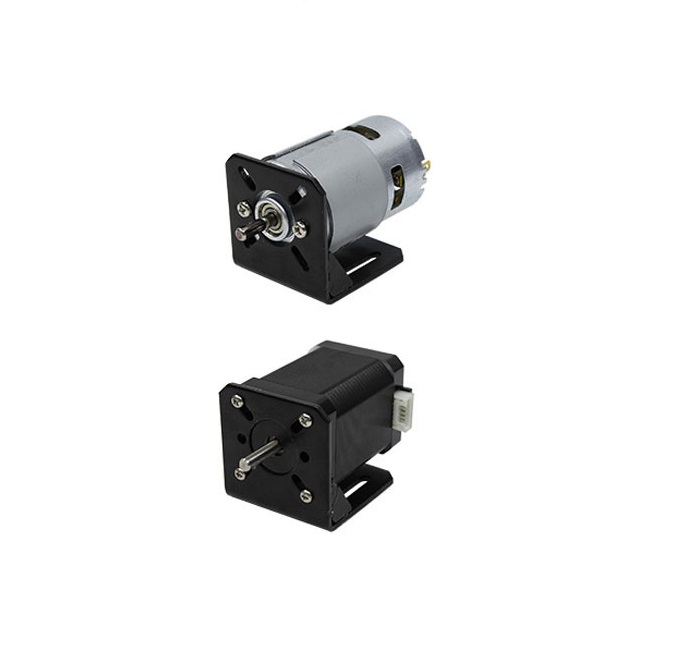

Угловой кронштейн Nema 34 фрезерованный шагового двигателя алюминиевый для 3D принтера

Усиленный алюминиевый угловой кронштейн для шагового двигателя NEMA 34 — жесткое 90-градусное крепление с фрезерованной геометрией, рассчитанное на точную установку и стабильную работу привода в сборках станков, 3D‑принтеров и автоматизации. Толщина 6 мм и материал из алюминия обеспечивают высокий запас жесткости при умеренной массе, а отверстия под крепеж 6,4 мм подходят под стандартный крепеж М6, упрощая монтаж к раме или алюминиевому профилю. Фланец 86 мм совместим со стандартом NEMA 34, что гарантирует точное совпадение посадочного рисунка двигателя.

Чем отличается от типовых кронштейнов: фрезерованная обработка придает точную геометрию плоскостей и перпендикулярность, снижая биения и упрощая соосность узла; увеличенная толщина 6 мм уменьшает прогиб при высоких нагрузках по сравнению с тонкими штампованными кронштейнами; алюминиевый сплав устойчив к коррозии и удобен при доработке (зенковка/расточка) по месту. Для применения в ЧПУ‑сборках кронштейн также ориентирован на интеграцию с опорами винта серии FK15/BF15, что упрощает создание жесткого опорного узла двигателя и винтовой передачи.

Преимущества модели:

Где и как применять: кронштейн предназначен для построения приводов осей X/Y/Z в настольных и полноразмерных ЧПУ, фрезерных и гравировальных системах, манипуляторах, подающих механизмах и линейных модулях. Жесткая L‑образная форма удерживает двигатель с минимальной деформацией при высоких ускорениях и частых реверсах, обеспечивая стабильную точность перемещений. Конструкция удобна для установки на алюминиевые профили 30/40/45‑й серии и монтажные плиты — достаточно совместить отверстия, выставить соосность муфты и затянуть крепеж.

Конструктивные особенности: аккуратно снятые фаски и обработанные кромки снижают риск повреждения кабелей и перчаток при обслуживании; увеличенная опорная площадь опирания распределяет нагрузку и уменьшает локальные напряжения в узле; предусмотрен достаточный просвет под фланец двигателя для циркуляции воздуха и отвода тепла от корпуса. Благодаря алюминию кронштейн легче стальных аналогов, что упрощает развесовку порталов и подвижных осей, сохраняя при этом необходимую жесткость.

Советы по установке: перед монтажом убедитесь в перпендикулярности базовых поверхностей; для фиксации используйте крепеж М6 с плоскими шайбами; при интеграции с шарико‑винтовой передачей располагайте опоры FK/BF так, чтобы ось винта проходила соосно с валом двигателя и компенсирующей муфтой; после первичной протяжки выполните повторную протяжку крепежа после первых часов работы узла. Крепеж и муфты подбираются по проекту и поставляются отдельно.

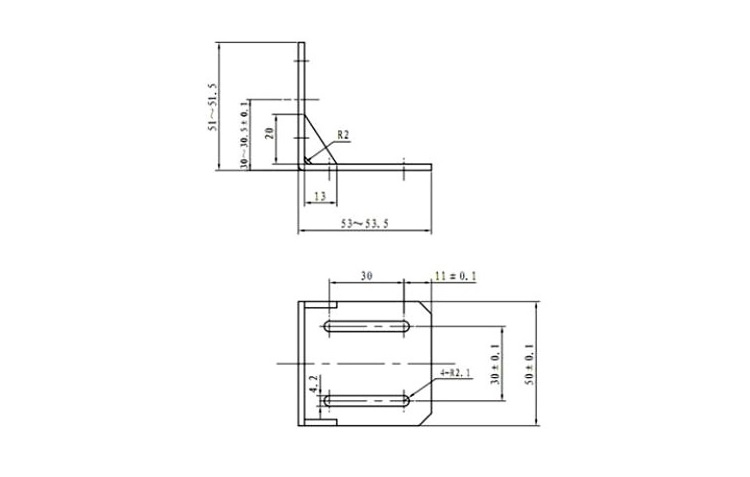

Технические характеристики
• Тип: угловой кронштейн 90° для двигателя NEMA 34
• Фланец двигателя: 86 мм (стандарт NEMA 34)
• Материал: алюминий
• Обработка: фрезерованный
• Толщина кронштейна: 6 мм
• Диаметр отверстий под крепление: 6.4 мм
• Совместимость приводов: шаговые и серводвигатели типоразмера NEMA 34
• Совместимость узлов: опоры винта FK15 и, при необходимости, BF15
• Совместимость с профилями: алюминиевые профили 30/40/45‑й серии и монтажные плиты
• Тип крепежа: винты М6 (крепеж в комплект не входит)
• Покрытие/цвет: натуральный алюминий (возможна доработка под анодирование)
• Ориентация установки: универсальная (оси X/Y/Z), правый/левый угол
• Назначение: ЧПУ‑станки, линейные модули, автоматизация, 3D‑принтеры крупного формата
