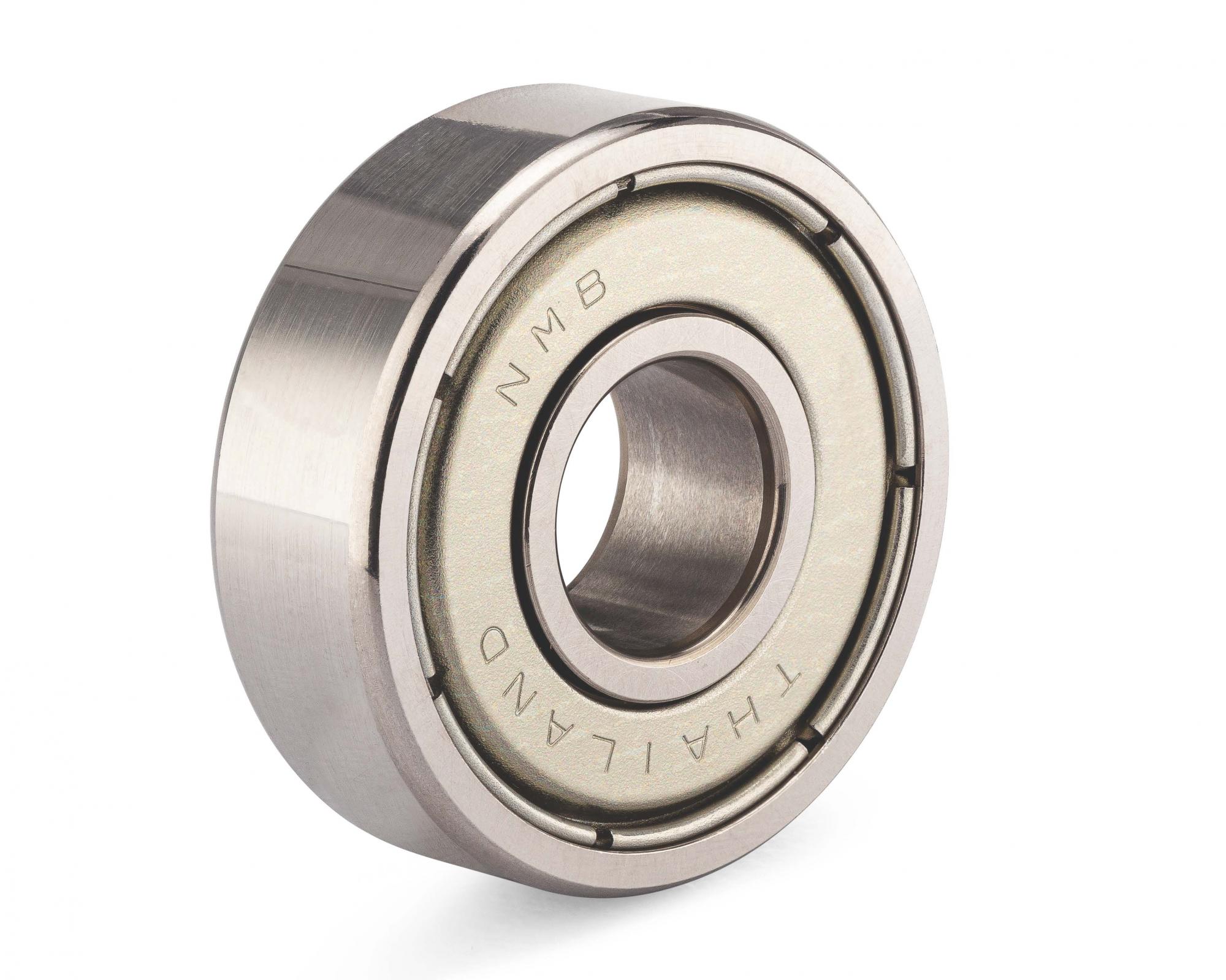

Подшипник 699ZZ радиальный (699-2Z, L-2090ZZ d9xD20x6мм) для 3D принтера

Миниатюрный радиальный шариковый подшипник для высоких скоростей

Компактный форм‑фактор 9×20×6 мм и исполнение с двумя металлическими щитками (обозначение ZZ/2Z) делают модель оптимальной для узлов с ограниченным пространством и высокими оборотами. Металлические щитки уменьшают сопротивление по сравнению с резиновыми уплотнениями, сохраняя защиту от пыли и брызг, поэтому подшипник стабильно работает на больших скоростях при стандартном радиальном зазоре CN. Для сравнения с открытым исполнением такая защита повышает ресурс в загрязнённой среде без заметной потери скорости вращения.

Преимущества модели

Шариковая дорожка глубокого профиля обеспечивает сочетание радиальных и осевых нагрузок, при этом базовая динамическая грузоподъёмность около 2,12 кН и статическая около 0,98 кН характерны для данного типоразмера качественного исполнения. Это решение выбирают для точных приводов, небольших электродвигателей, банковского оборудования и другой аппаратуры, где важны стабильность хода, малое трение и компактность.

Подшипник поставляется предварительно смазанным консистентной смазкой «на весь срок службы» и не требует обслуживания, что упрощает эксплуатацию в серийных изделиях. Неприкасные щитки эффективно удерживают смазку внутри и препятствуют попаданию крупных загрязнений, сохраняя низкий уровень трения и шума на высоких оборотах. Оптимизированная геометрия канавок и качественная обработка дорожек качения обеспечивают равномерный ход и минимальные вибрации, а стандартная посадочная серия по ISO позволяет без проблем заменять изделие на аналоги того же типоразмера.

Рекомендации по применению

Рекомендуется для компактных шпиндельных узлов, вентиляторов и кулеров, малогабаритных редукторов, энкодеров, 3D‑принтеров, станочного и медицинского оборудования, бытовой техники, офисной и денежно‑счётной аппаратуры. Подходит для работы при переменных режимах с частыми пусками/остановами, а также при постоянной высокой скорости вращения. Для максимального ресурса соблюдайте корректные посадки вал/корпус, выравнивание и чистоту при монтаже; избегайте осевых перегрузок и ударных воздействий.

Эксплуатационные особенности

Исполнение ZZ (2Z) обеспечивает баланс между защитой и скоростью: по сравнению с контактными резиновыми уплотнениями оно снижает тепловыделение и позволяет достигать более высокой предельной частоты. Типовой температурный диапазон эксплуатации для смазанных щитковых подшипников этого класса составляет от −20 до +120 °C, чего достаточно для большинства стандартных промышленных задач. Для применения при экстремальных температурах или агрессивных средах рекомендуется согласовать тип смазки и вариант защиты.
