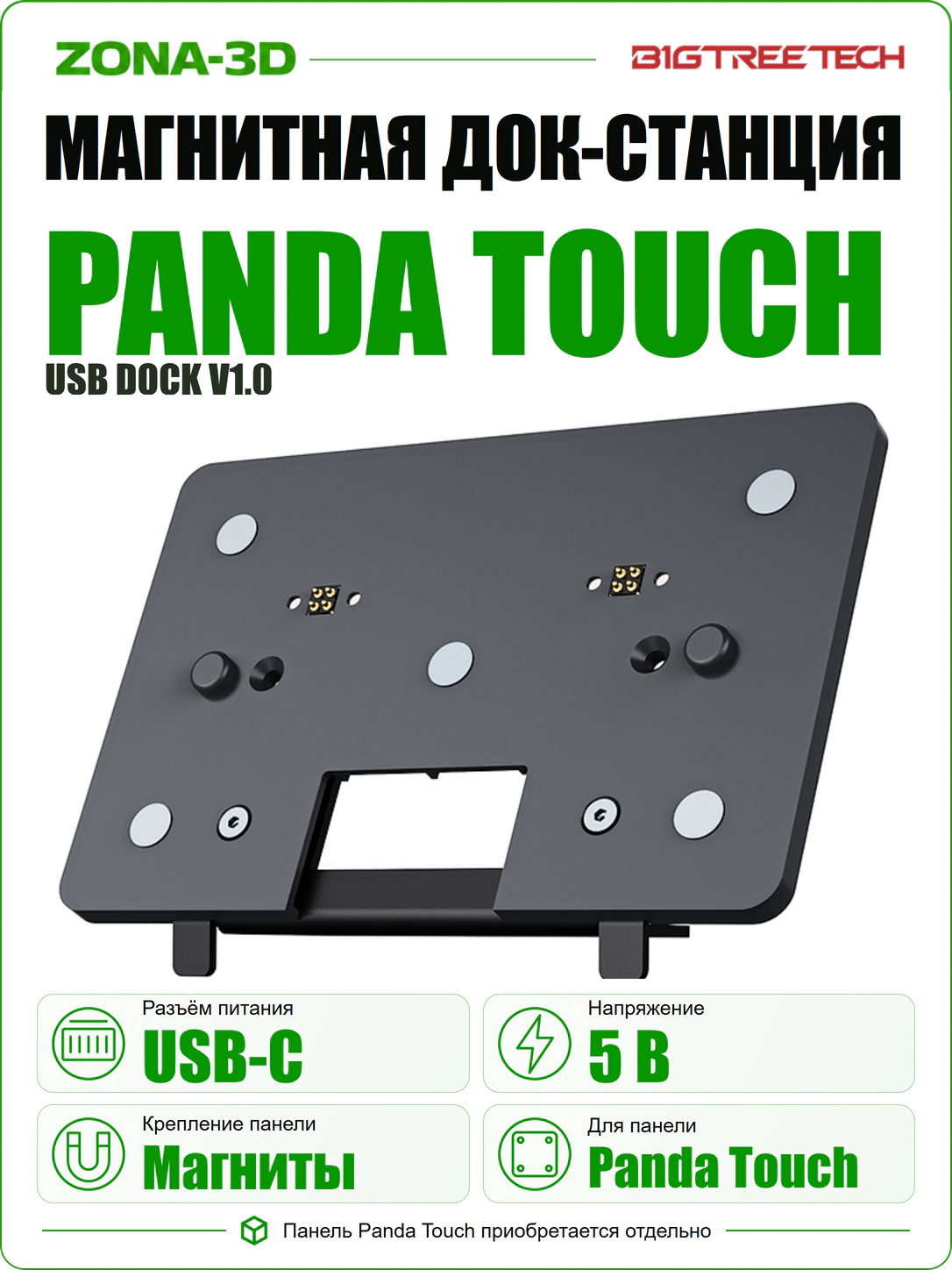

Panda Touch USB Dock V1.0
Магнитное крепление · питание USB-C 5 В

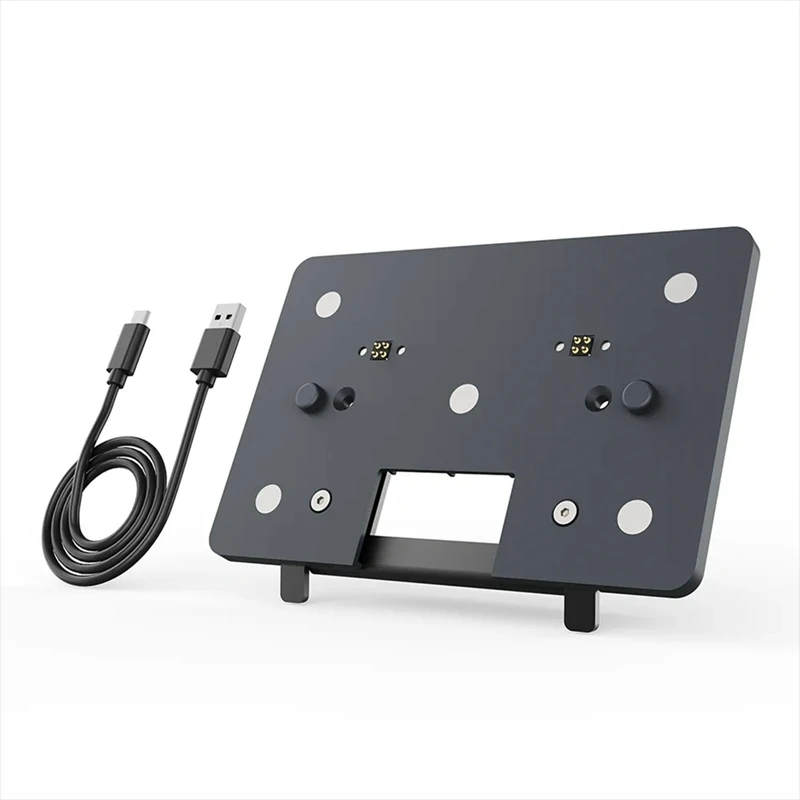

BIGTREETECH Panda Touch USB Dock V1.0 — магнитная док-станция для крепления и питания панели Panda Touch. Она позволяет установить экран в удобном месте, подключить питание 5 В по USB-C и снимать панель без отсоединения кабеля от док-станции. Подходит как замена штатного дока или дополнительная точка установки уже имеющегося Panda Touch. Сенсорная панель приобретается отдельно.

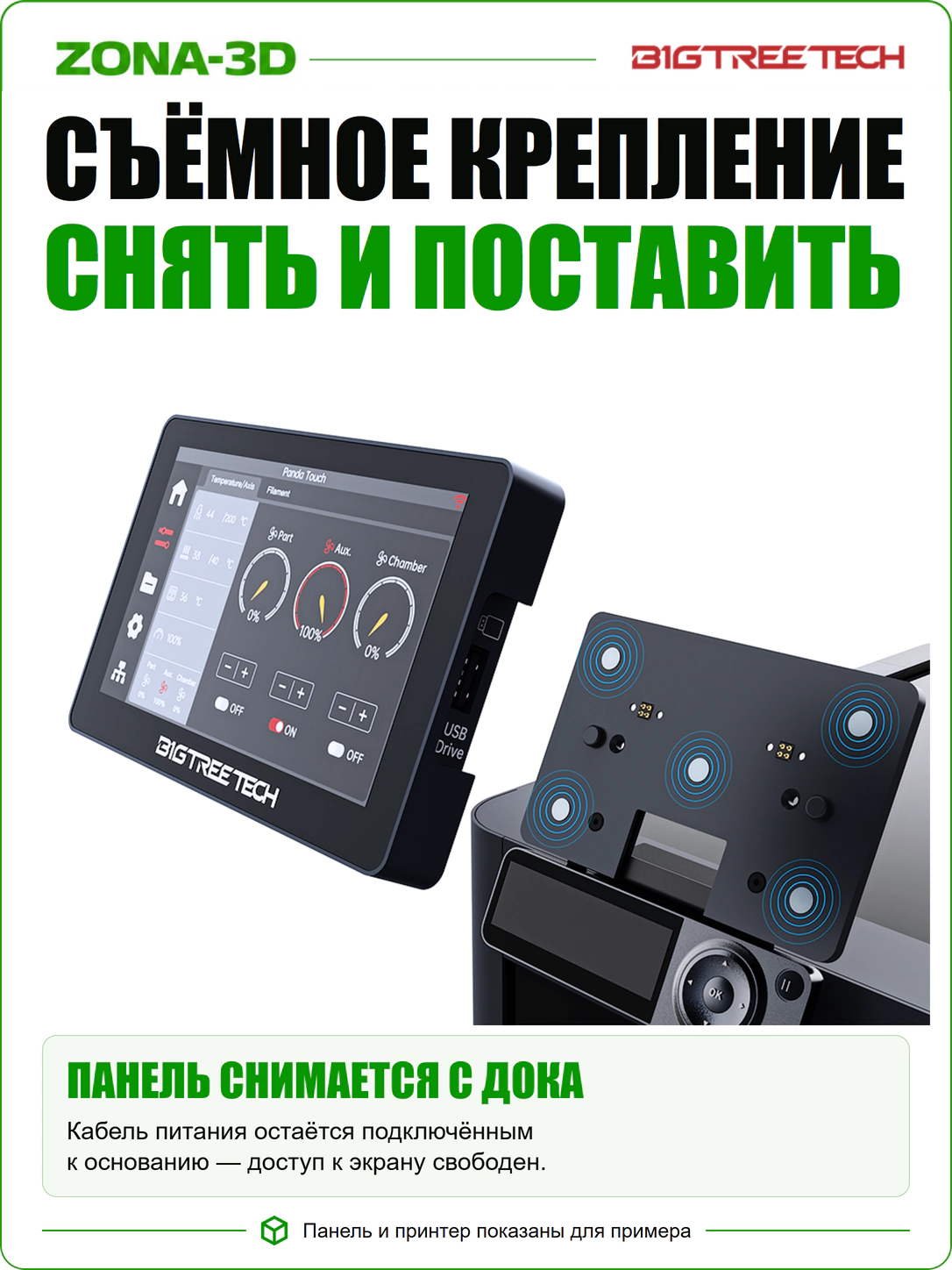

Док удобен, если нужно заменить повреждённое крепление или организовать второе место для панели рядом с другим принтером. Кабель остаётся у основания, а Panda Touch снимается с магнитной площадки.
Что делает док-станция

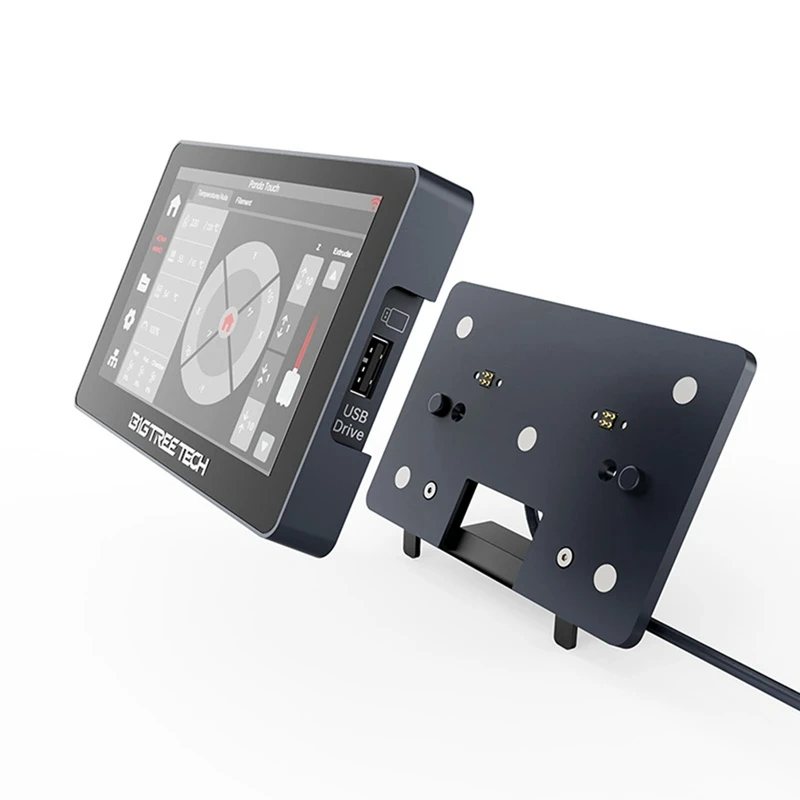

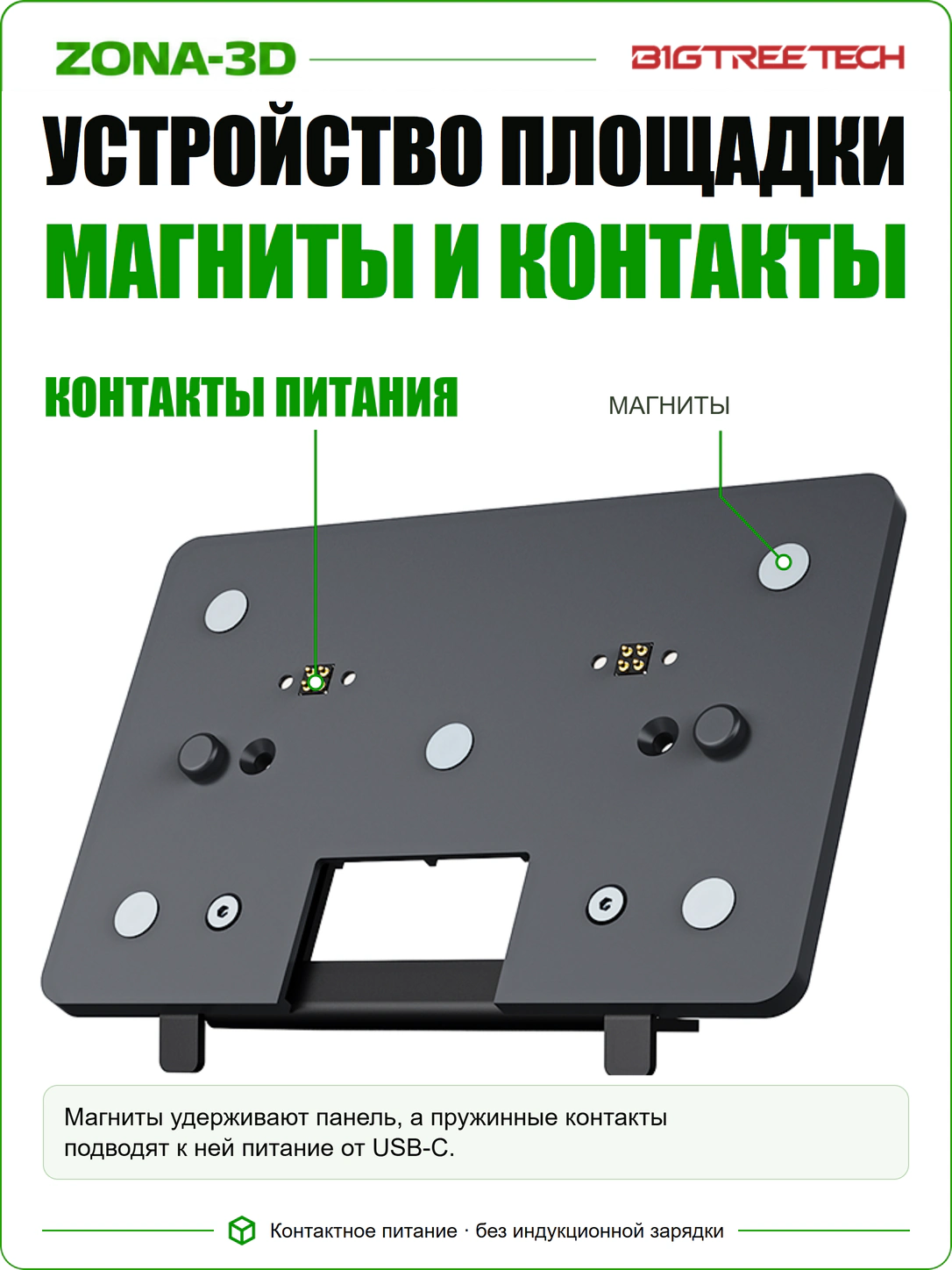

Магнитная площадка совмещается с задней стороной Panda Touch и позволяет закрепить его на подготовленном основании.
Питание поступает через USB-C дока и контактную площадку панели. Зарядкой аккумулятора управляет Panda Touch.
Экран можно переставить на другой совместимый док. После переноса выберите нужный принтер в интерфейсе панели.
Основные характеристики
| Параметр | Значение |
|---|---|
| Модель | BIGTREETECH Panda Touch USB Dock V1.0 |
| Назначение | Крепление и питание совместимой панели Panda Touch |
| Соединение с панелью | Магнитное крепление и электрические контакты |
| Вход питания | USB Type-C, 5 В постоянного тока |
| Связь с принтером | Выполняется самой панелью Panda Touch по сети |
| Экран и аккумулятор | В состав док-станции не входят |
Совместимость и выбор места
Док рассчитан на Panda Touch соответствующей конструкции. Он не является универсальной зарядкой для смартфонов, штатных экранов Bambu Lab или других дисплеев BIGTREETECH. Перед заменой сравните расположение контактов и крепления со своей панелью.

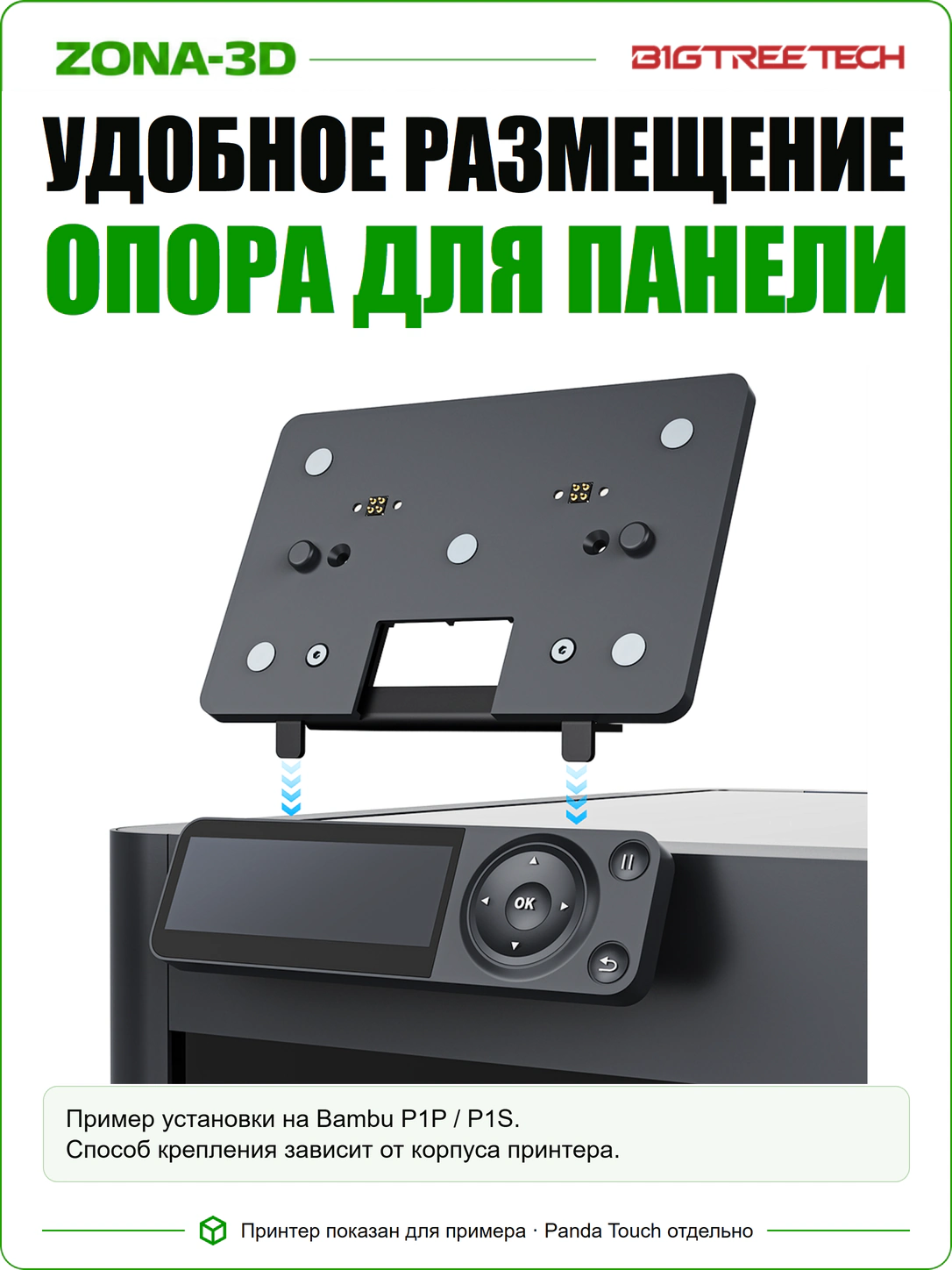

Обозначения X1, P1 и A1 в названии относятся к системе применения Panda Touch. Способ установки кронштейна на конкретную модель принтера выбирайте отдельно: одинаковая панель не означает одинаковое посадочное место на всех корпусах.
Разместите экран так, чтобы к нему было удобно прикасаться и чтобы кабель не пересекал траекторию подвижных частей. Предусмотрите место для снятия панели и доступ к переключателю на её обратной стороне.
Установка и питание

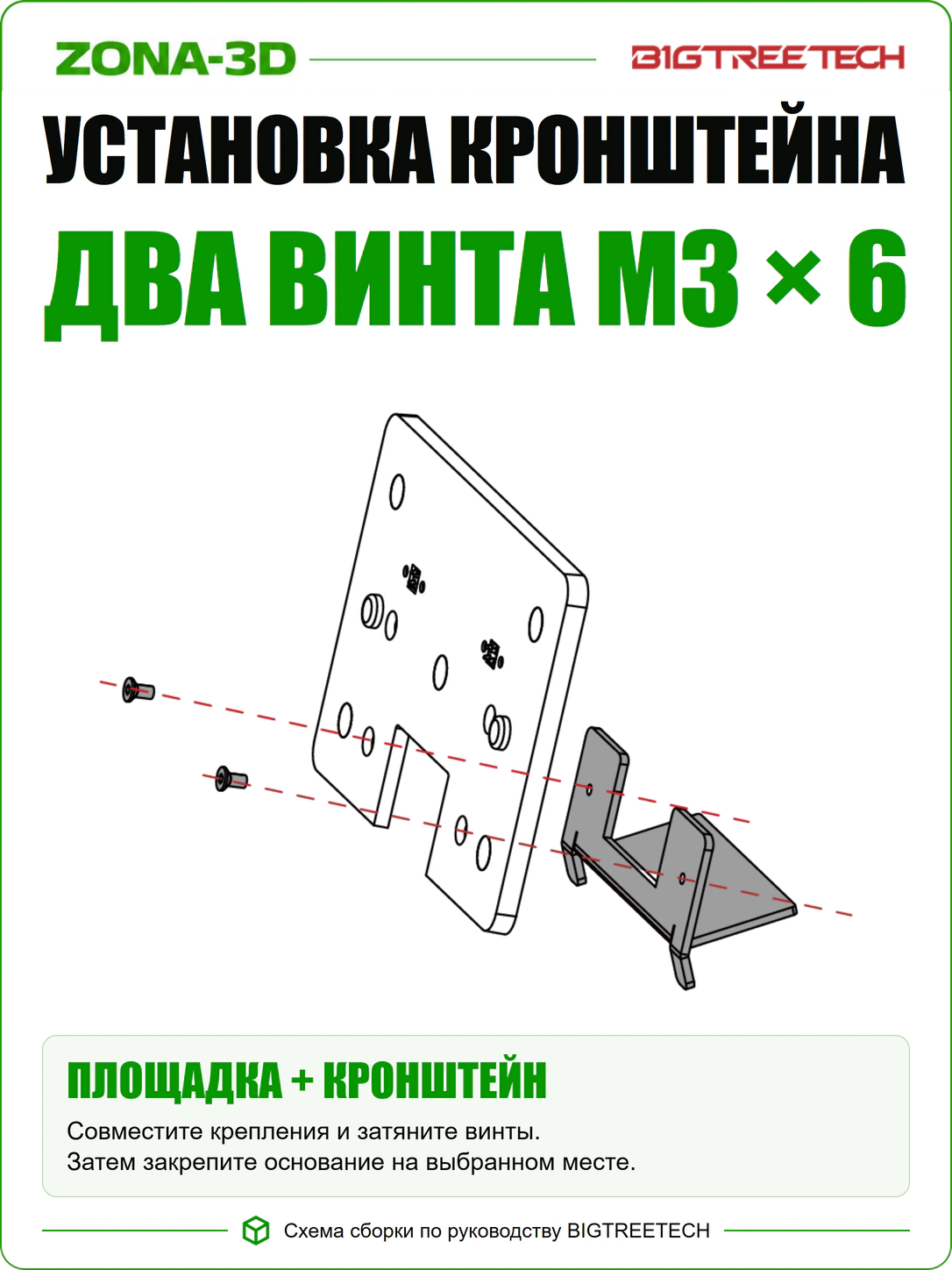

- Сравните док с панелью и определите подходящий способ крепления кронштейна. Если используется печатный держатель, заранее проверьте его геометрию.
- Закрепите основание на неподвижной части конструкции. Док не должен смещаться от обычных касаний экрана.

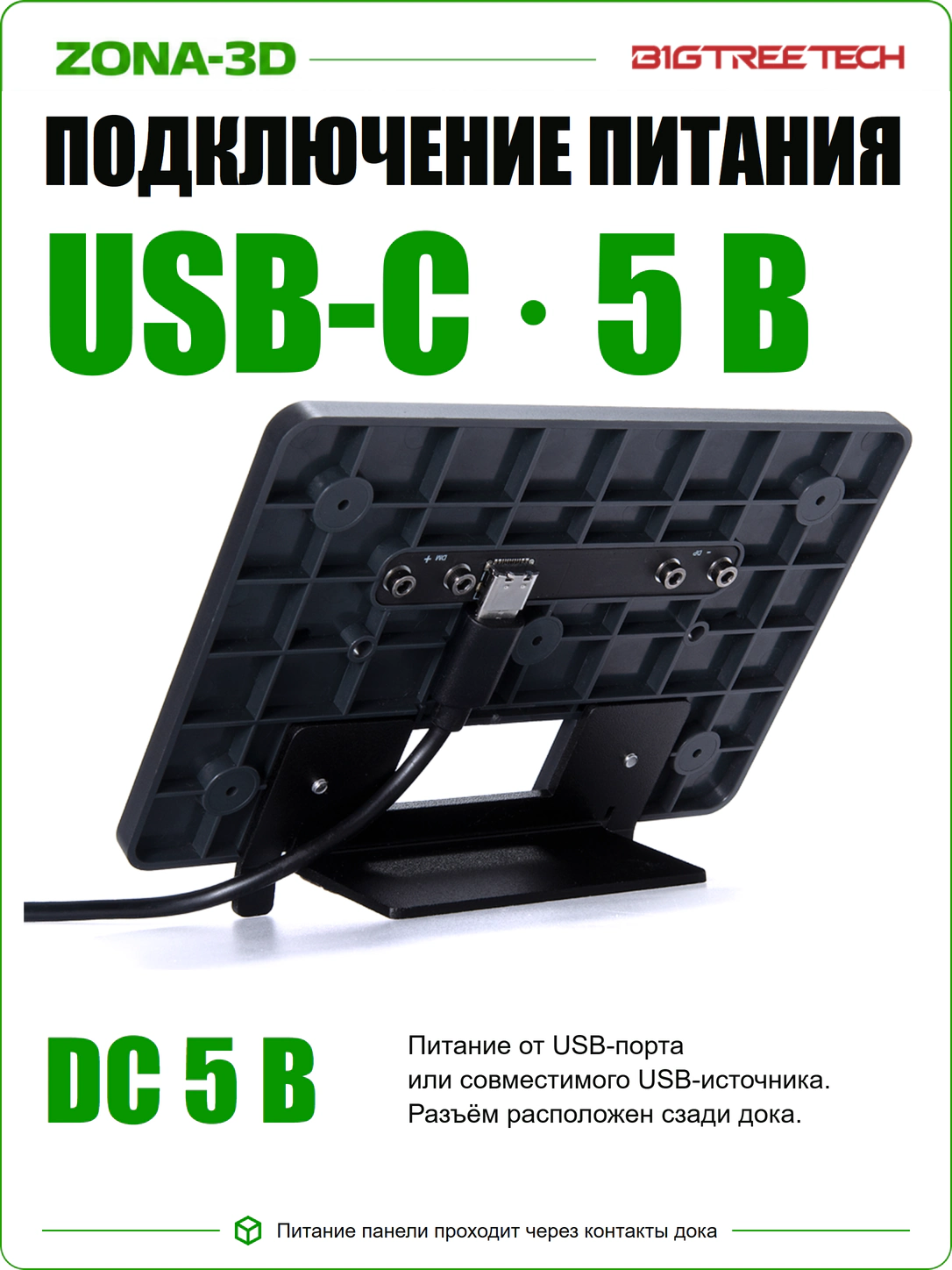

- Подключите USB-C кабель к док-станции и совместимому источнику 5 В. Проверьте, что провод не натянут и штекер вставлен до конца.
- Совместите панель с магнитной площадкой. Контакты должны прилегать без перекоса; между панелью и доком не должно быть посторонних предметов.
- Выберите на Panda Touch режим питания и убедитесь, что панель работает от док-станции. Проверьте устойчивость крепления перед использованием.
Как ведёт себя панель после снятия
Поведение определяет переключатель на самом Panda Touch. В режиме Battery панель после снятия может продолжить работу от своего заряженного аккумулятора. В режиме DC 5V снятие с питаемого дока выключает экран. Поэтому выключение при снятии ещё не означает неисправность док-станции.
Док обеспечивает питание, но не меняет сетевую совместимость Panda Touch. Если экран включён, а команды принтеру недоступны, отдельно проверьте сеть, выбранный принтер, прошивку и режим доступа.
Комплект и проверка перед покупкой

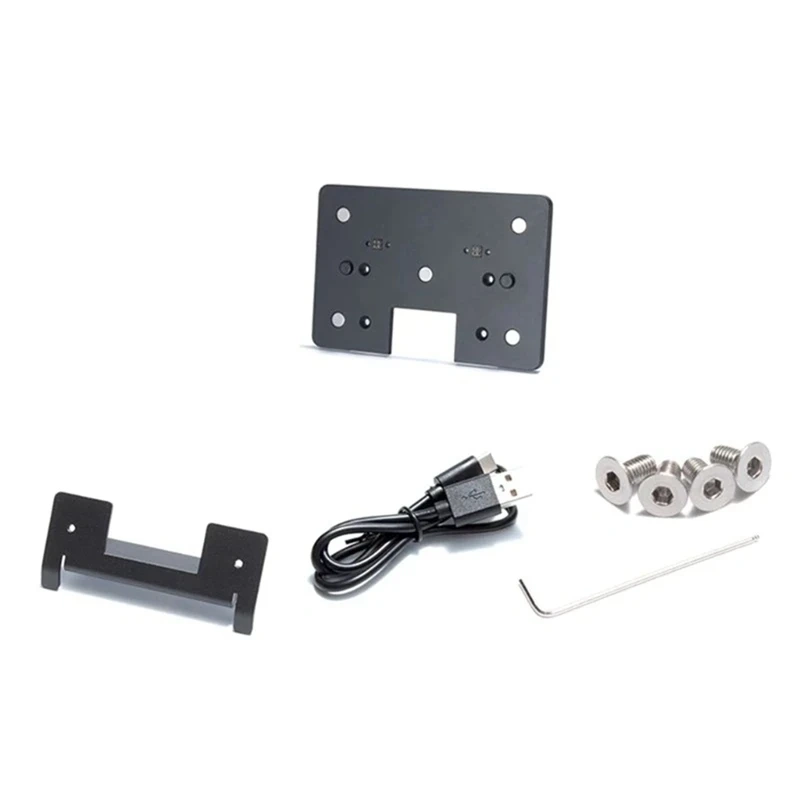

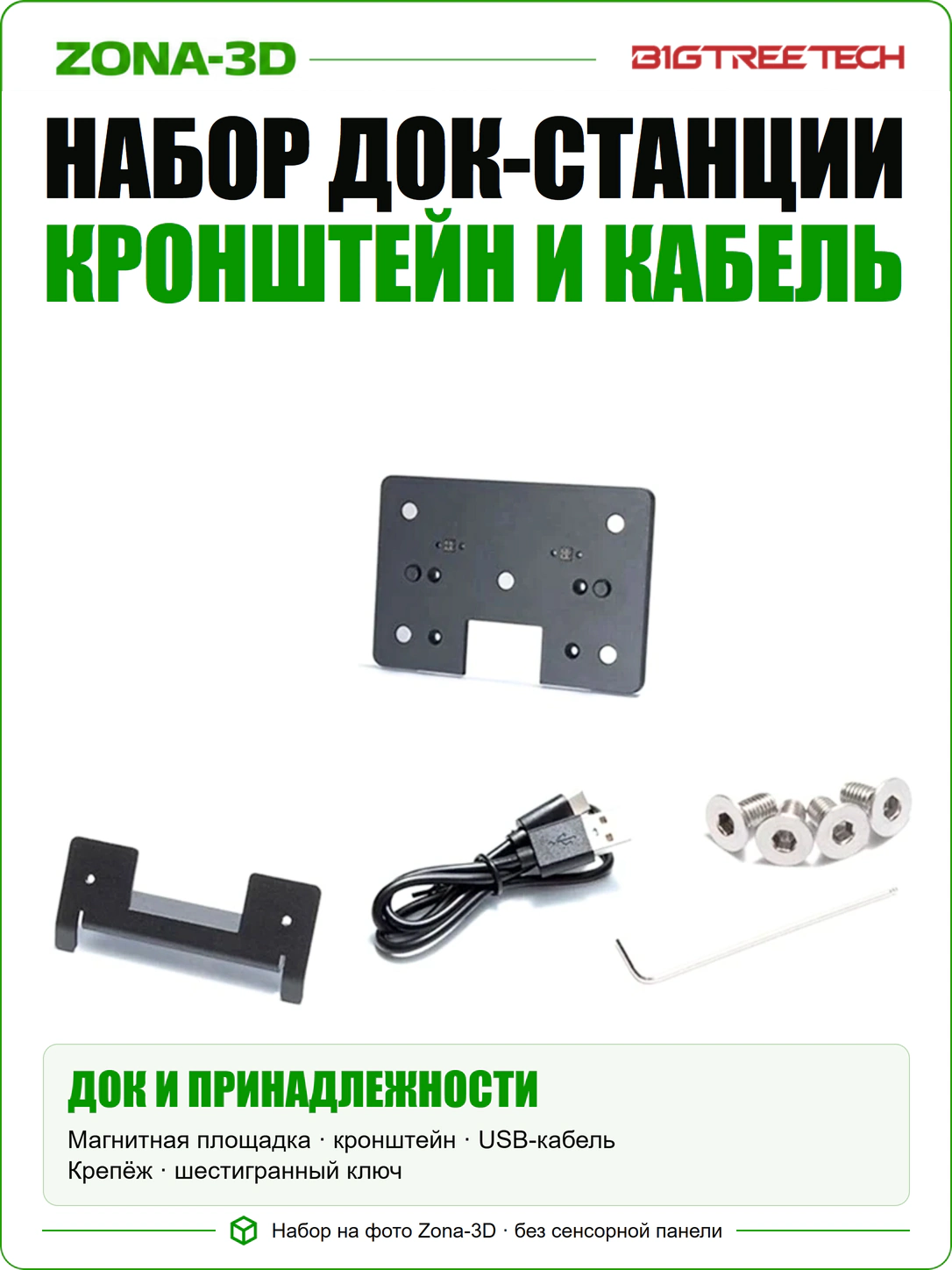

На фотографии поставки показаны магнитная площадка, кронштейн, USB-кабель, винты и шестигранный ключ. Состав конкретного заказа сверяйте с комплектацией товара; блок питания и сама панель не считаются частью док-станции.
Если вы уже покупаете полный Panda Touch, проверьте вложения его набора: штатная док-станция обычно входит в базовый комплект панели. Отдельный USB Dock полезен как запасной элемент или для второй точки установки.
Если питание пропадает
| Ситуация | Что проверить |
|---|---|
| Панель не включается на доке | Проверьте источник 5 В, кабель, положение переключателя Panda Touch и прилегание контактов. |
| Питание прерывается при касании | Проверьте фиксацию кронштейна, отсутствие перекоса панели и натяжения кабеля. |
| Контакты загрязнены | Отключите питание перед очисткой; удалите пыль и посторонние частицы, не замыкая контакты металлическим инструментом. |
