Оригинальная плата печатающей головки / Bambu Lab Toolhead Board / A2L — DLB074
Плата печатающей головки Bambu Lab A2L DLB074
Описание

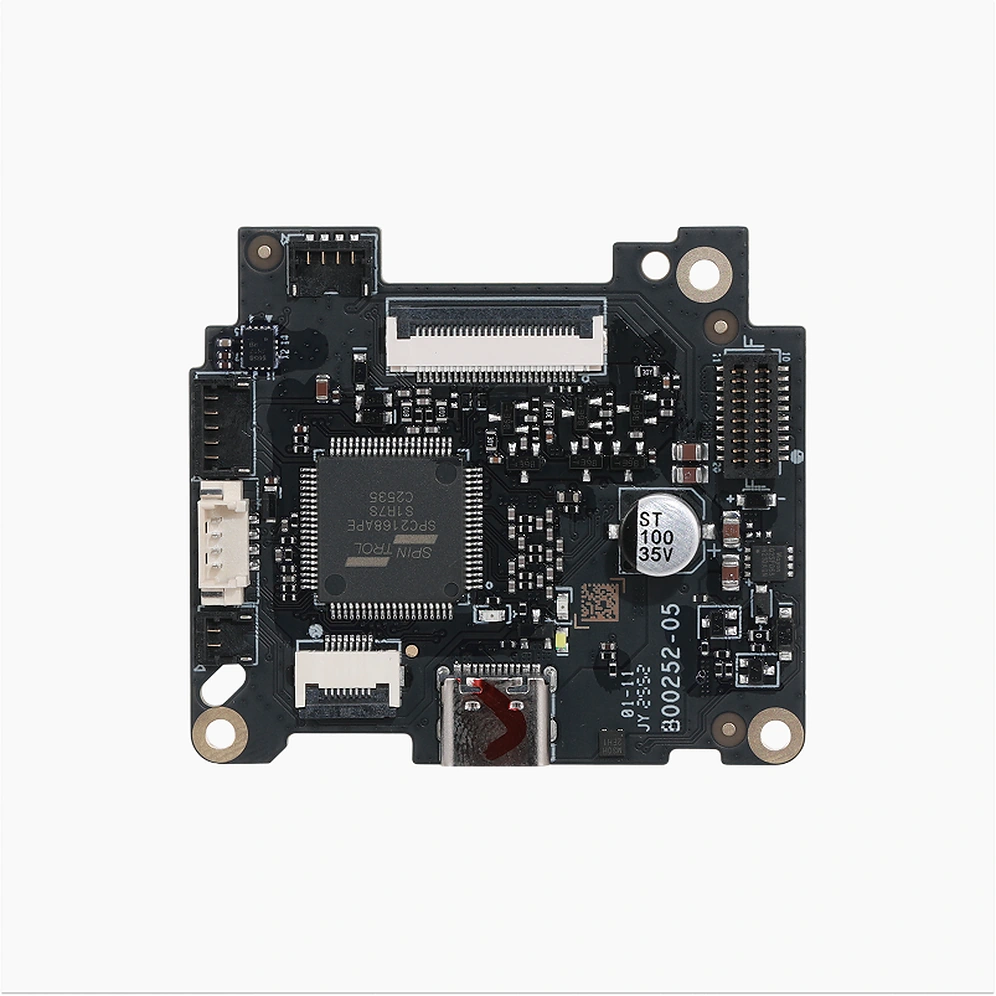

Оригинальная плата печатающей головки Bambu Lab DLB074 предназначена для A2L и объединяет электрические соединения компонентов головки. К ней подключаются нагревательный узел хотенда, экструдер, вентиляторы и датчик филамента. Плата используется при сервисной замене штатной электроники головки после подтверждения неисправности самого узла или его разъёмов.
В комплект входят плата, изоляционный лист Mylar и три винта BT2×8. Изоляционный элемент устанавливают в заданной ориентации. К плате подключаются вентиляторы, вихретоковые катушки, нагреватель, плата датчика Холла и двигатель экструдера A3508. Плоские шлейфы датчика и двигателя вставляют металлическими контактами к плате, затем закрывают защёлки разъёмов.

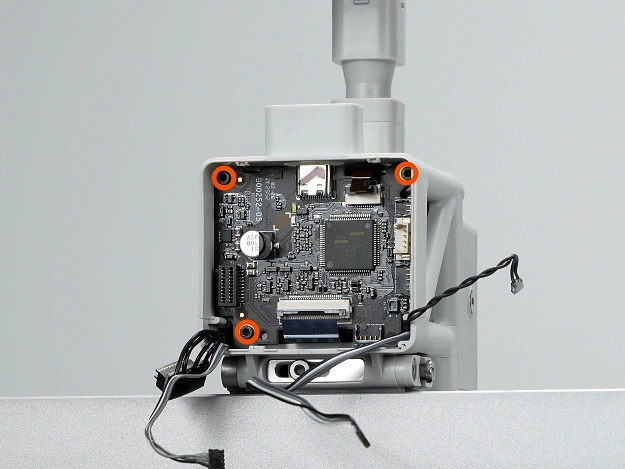

Для замены снимают заднюю крышку головки, отключают кабель и разъёмы компонентов. Малые разъёмы вентиляторов и катушек поднимают вертикально от поверхности платы, удерживая за корпус. Перед затяжкой винтов проверяют, что кабели уложены по бокам и не зажаты под платой. После сборки выполняют проверочную печать и контролируют работу головки и отсутствие сообщений об ошибке.
Особенности
Характеристики
| Бренд | Bambu Lab |
|---|---|
| Артикул | DLB074 |
| Совместимая модель | Bambu Lab A2L |
| Официальное название | Toolhead Board |
| Место установки | Печатающая головка |
| Тип изделия | Печатная плата |
| Цвет | Чёрный |
| Изоляционный элемент | Лист Mylar — 1 шт. |
| Крепёж | BT2×8 — 3 шт. |
| Подключаемый двигатель | Экструдер A3508 |
Детали и расположение
Совместимость
Плата предназначена для печатающей головки Bambu Lab A2L. Она не является основной платой принтера и не заменяет адаптерную плату кабеля CAB054.
Комплектация
- Плата печатающей головки — 1 шт.
- Изоляционный лист Mylar — 1 шт.
- Винт BT2×8 — 3 шт.
Замена и проверка
- ОбесточиваниеВыключите принтер и отключите сетевой кабель. Снимите заднюю крышку головки и освободите её кабель.

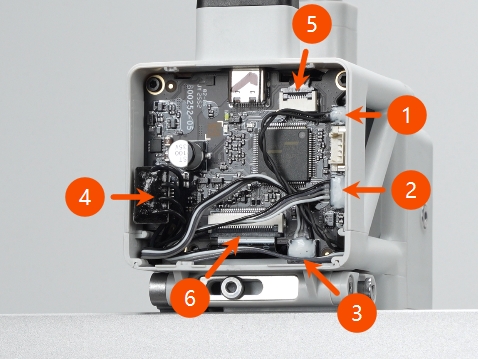

- Отключение компонентовОтсоедините периферию в порядке инструкции. Малые разъёмы поднимайте вертикально, а фиксаторы FPC-шлейфов сначала открывайте.

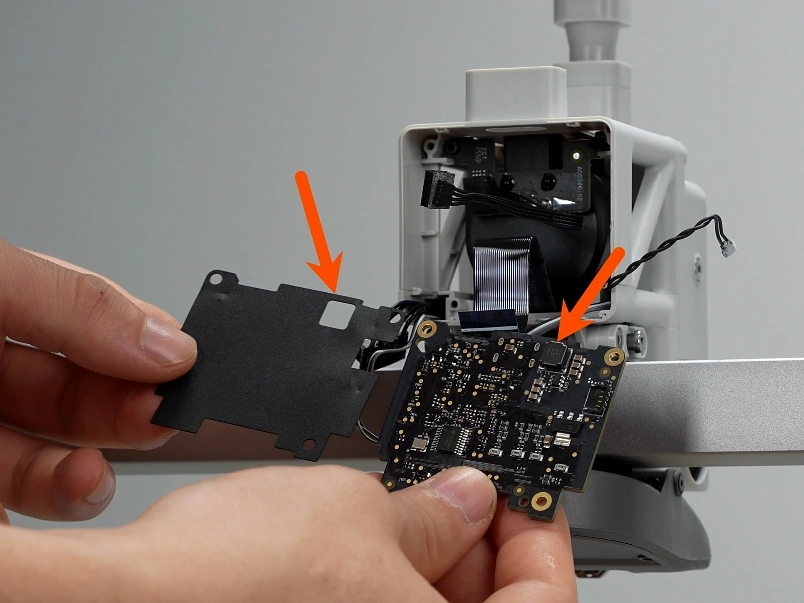

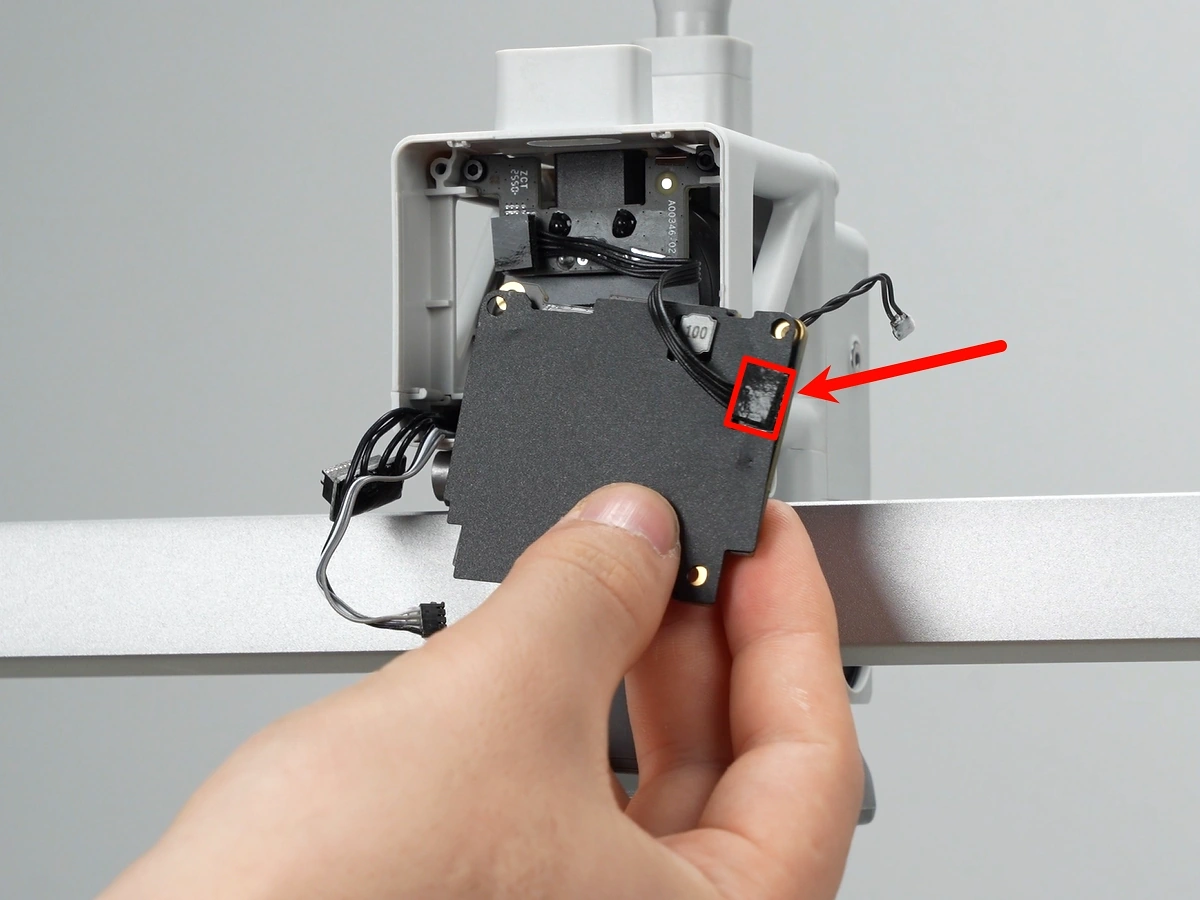

- Монтаж платыУстановите изоляционный лист. Вставьте FPC-шлейфы металлическими контактами к плате, закройте защёлки и проверьте, что проводка не зажата под платой.
- Сборка и тестПодключите оставшиеся разъёмы, закрепите кабель и верните крышку. После сборки включите принтер и проведите проверочную печать.
Частые вопросы
Да. Официальный комплект включает лист Mylar и крепёжные винты.
Руководство требует поднимать их вертикально от поверхности платы, удерживая корпус разъёма. Горизонтальное усилие может повредить соединение.
Инструкции Bambu Lab Wiki
