Оригинальный кабель печатающей головки / Bambu Lab Toolhead Cable / A2L — CAB054
Кабель печатающей головки Bambu Lab A2L CAB054 с адаптерной платой
Описание
Оригинальный комплект Bambu Lab CAB054 соединяет плату печатающей головки A2L с основной платой управления движением. По этому соединению передаются питание и данные, необходимые для работы компонентов головки. Комплект применяют при визуальном повреждении кабеля или подтверждённой неисправности соединения между платами принтера.

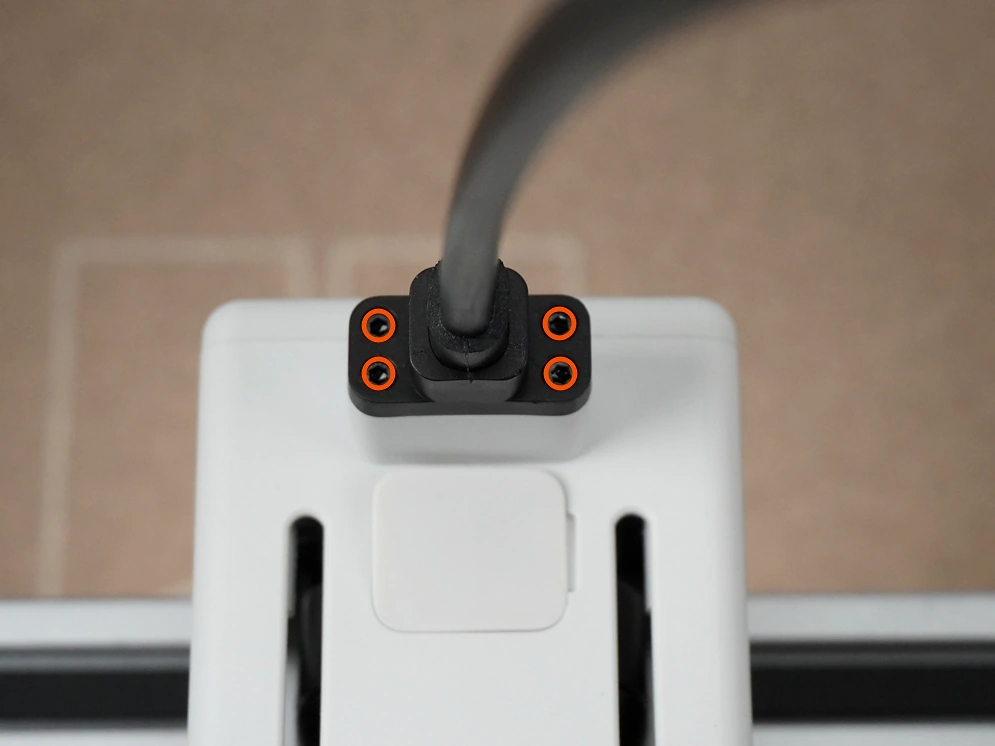

Комплект включает кабель печатающей головки, адаптерный кабель, плату-переходник и крепёж трёх типоразмеров. Заменять все части одновременно не требуется: можно обслужить участок со стороны головки, адаптерную плату или участок со стороны основания. При замене адаптерной платы также отсоединяют и затем восстанавливают подключения камеры, датчика Холла и двигателя X.

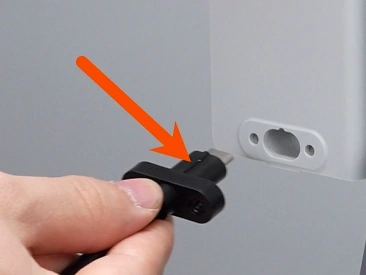

Перед затяжкой креплений проверяют, что кабель не перекручен, его выступы совмещены с направляющими пазами, а разъёмы полностью зафиксированы. На отдельных соединениях может быть заводской клей: его аккуратно удаляют перед отключением, повторное нанесение при сборке не требуется. При работе с кабелем основания принтер располагают так, чтобы экран не упирался в стол. Электрические соединения обслуживают только после отключения сетевого кабеля.
Особенности
Характеристики
| Бренд | Bambu Lab |
|---|---|
| Артикул | CAB054 |
| Совместимая модель | Bambu Lab A2L |
| Тип запчасти | Комплект кабелей и адаптерная плата |
| Соединяемые узлы | Плата головки и основная плата управления |
| Назначение соединения | Питание и передача данных |
| Материалы | Пластик, металл, печатная плата |
| Цвет | Чёрный |
| Крепёж | BT2×5, BT2×8, BT1.6×6 |
Детали и расположение
Совместимость
Комплект предназначен для Bambu Lab A2L. Это соединение печатающей головки; комплект внутренних кабелей принтера CAB055 относится к другим цепям и имеет другой состав.

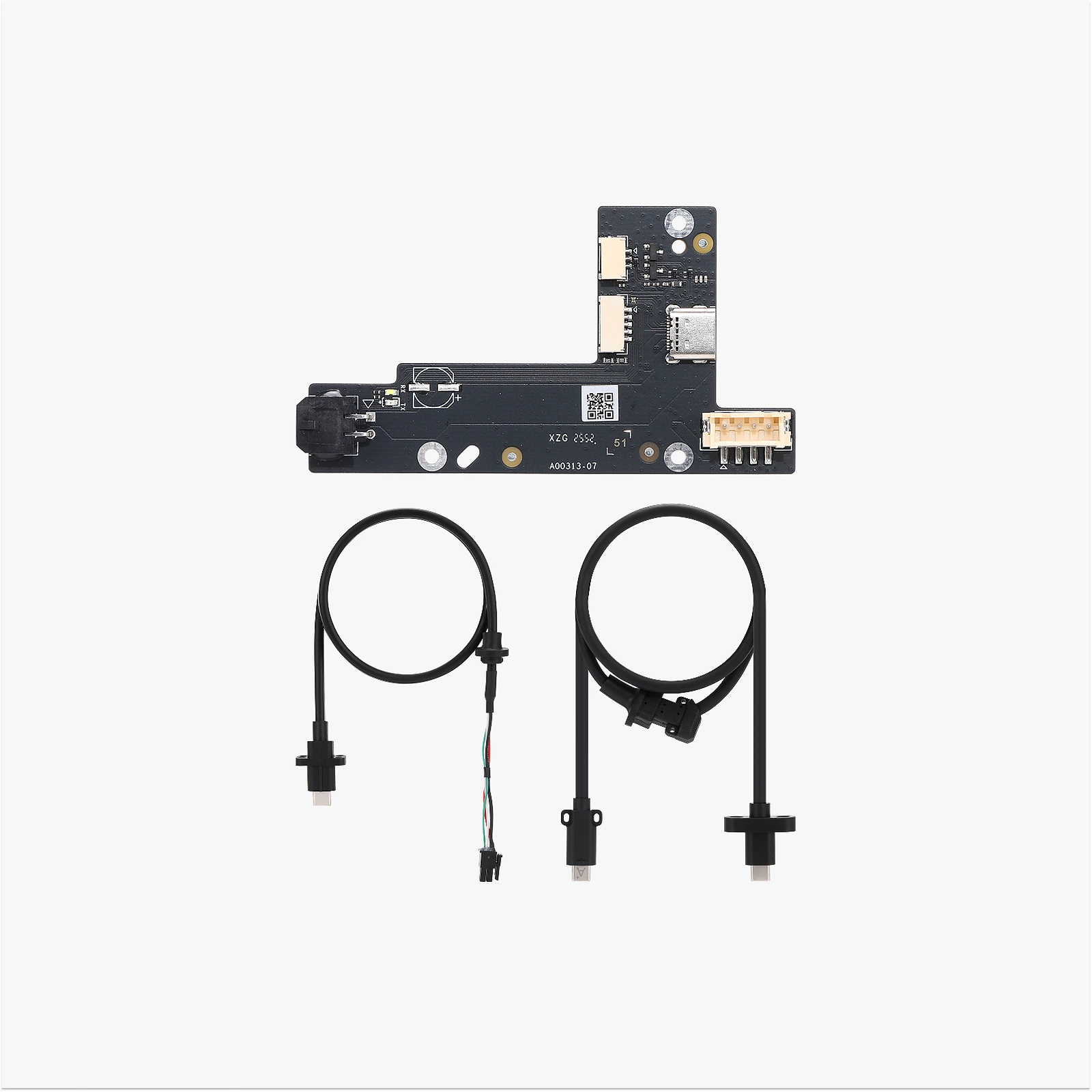

Комплектация
- Кабель печатающей головки — 1 шт.
- Адаптерный кабель печатающей головки — 1 шт.
- Адаптерная плата — 1 шт.
- Винт BT2×5 — 3 шт.
- Винт BT2×8 — 2 шт.
- Винт BT1.6×6 — 4 шт.
Замена и проверка
- Выбор участкаОтключите принтер от сети и определите, какой из трёх элементов комплекта требует замены: кабель головки, адаптерная плата или кабель основания.
- РазборкаОткройте соответствующие крышки и освободите кабельные прижимы. Удалите мешающий заводской клей и разблокируйте защёлки разъёмов; не тяните за провода.

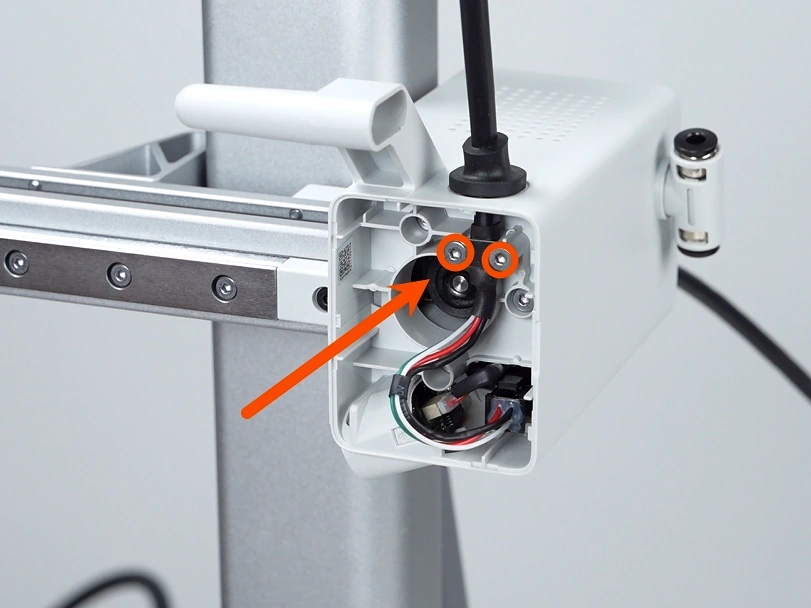

- МонтажУстановите нужный элемент по схеме. При работе с адаптерной платой восстановите подключения камеры, датчика Холла и двигателя оси X.

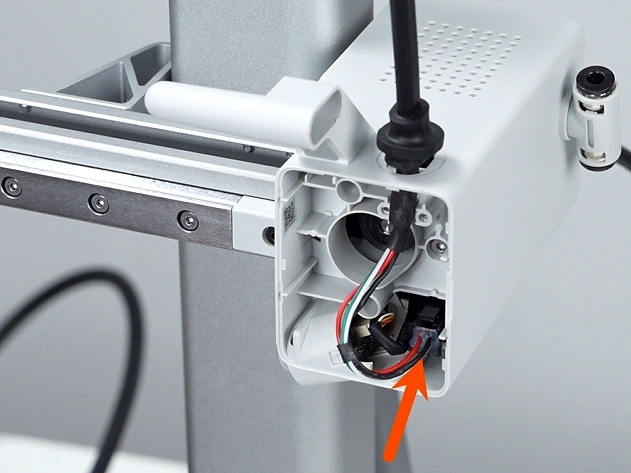

- Прокладка и сборкаСовместите ключи разъёмов, исключите перекручивание кабеля, закрепите штатные прижимы и установите крышки. Включать питание следует после завершения сборки.
Частые вопросы
Нет. В руководстве допускается замена соответствующего неисправного компонента комплекта.
Да. Она входит в официальную комплектацию CAB054 вместе с двумя кабельными компонентами и винтами.
Инструкции Bambu Lab Wiki
