Опора ШВП FF8-C7 (FF6) прецизионная подшипниковая GND для 3D принтера

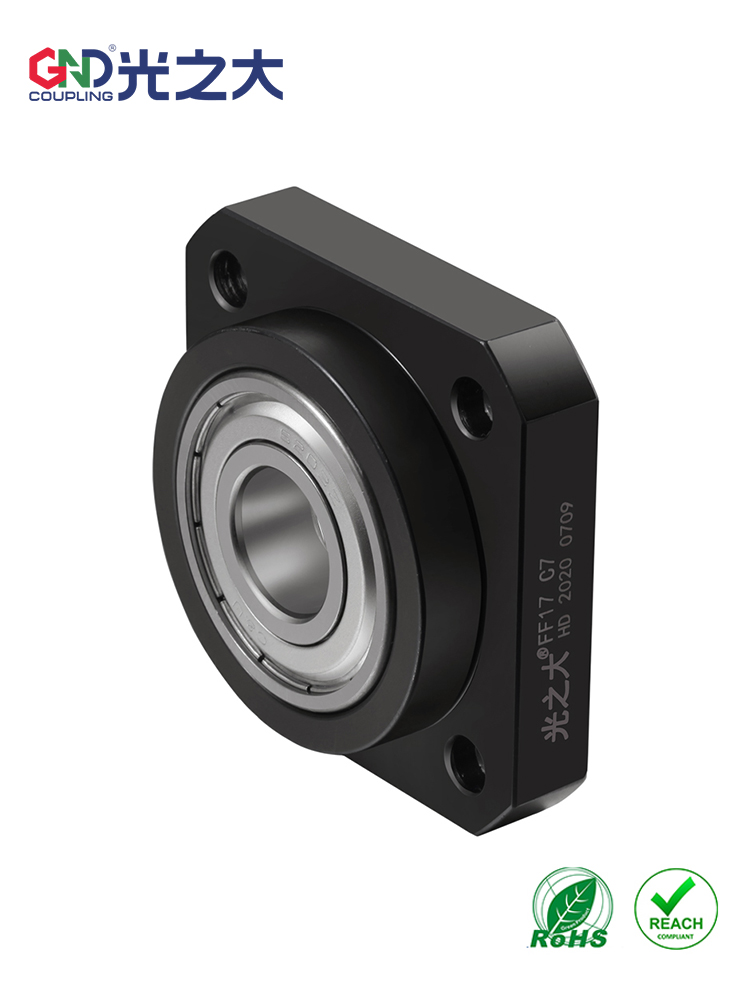

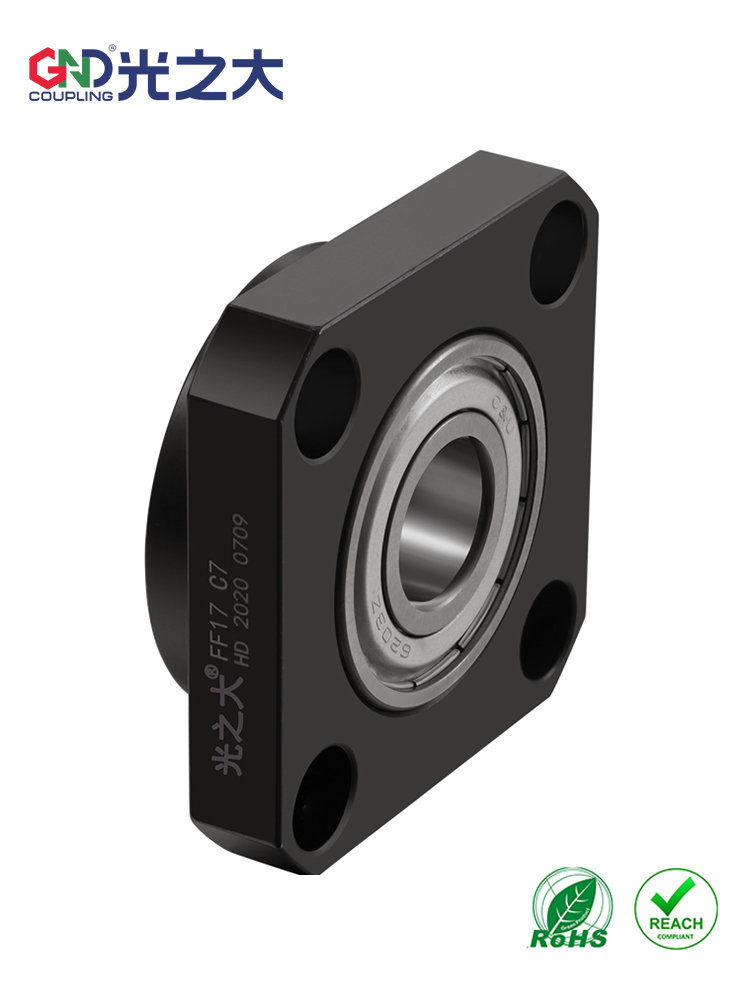

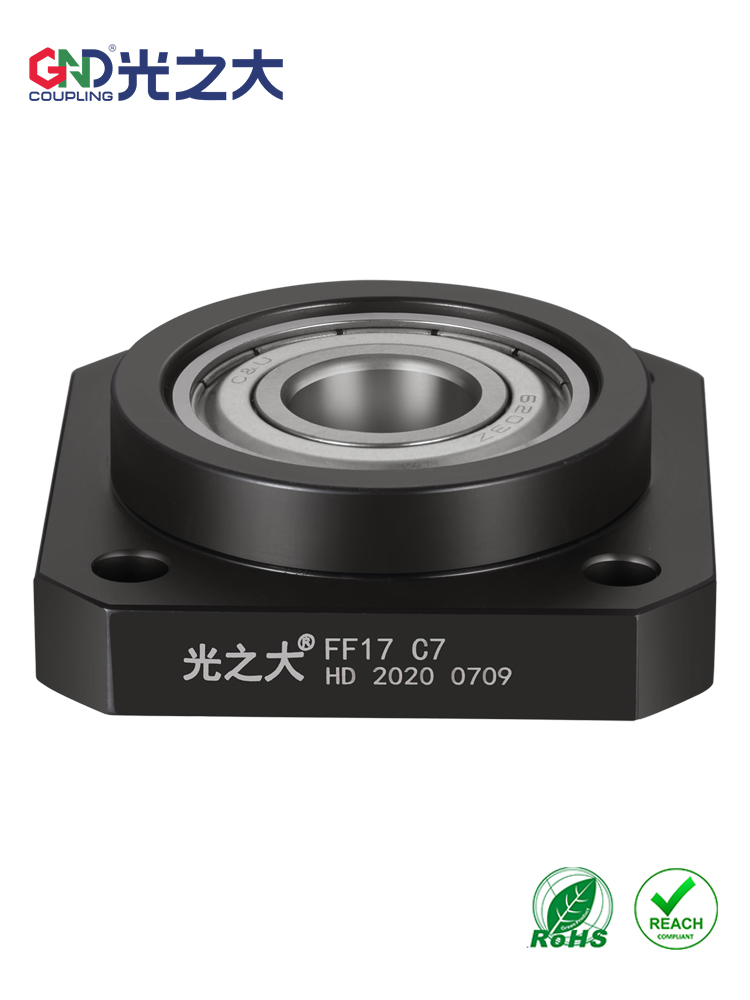

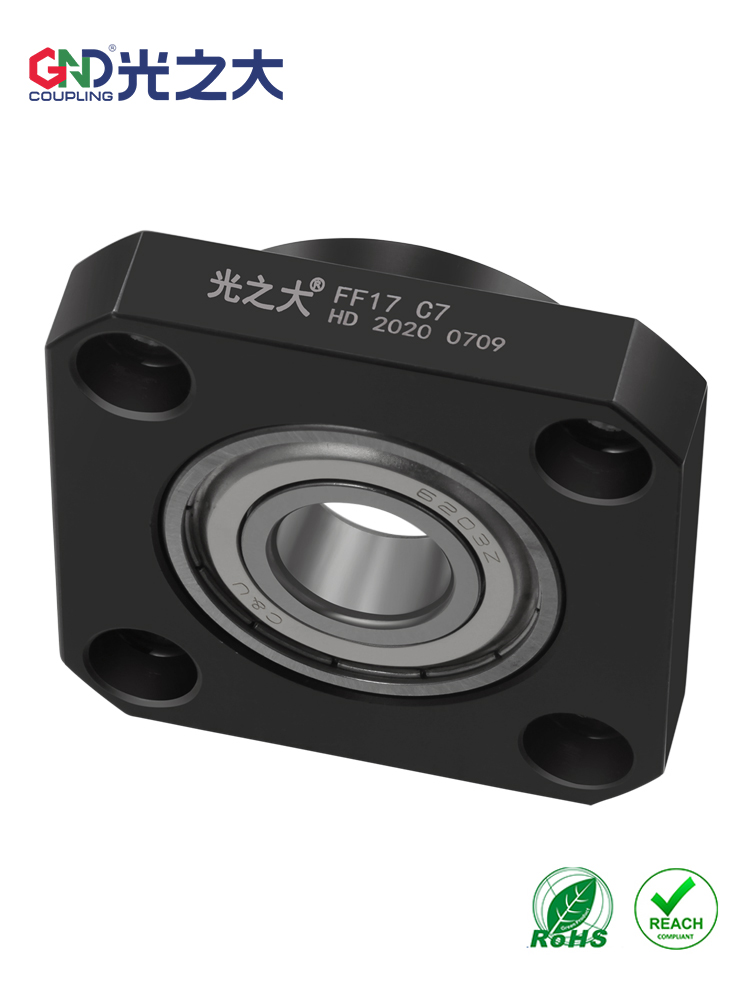

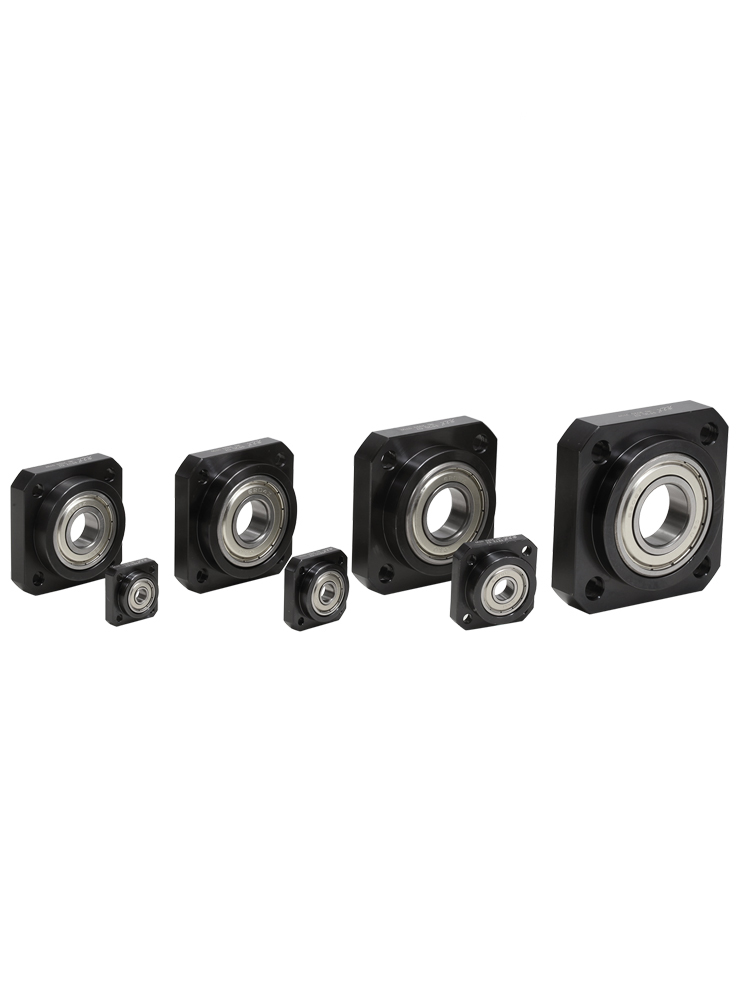

Компактная фланцевая опора серии FF предназначена для «плавающей» поддержки конца винта ШВП и отвода радиальных нагрузок. Конструкция с фланцевым креплением упрощает монтаж перпендикулярно плоскости основания и экономит место в узлах малых диаметров, что делает ее удобной для ЧПУ-станков и прецизионных механизмов небольшого форм‑фактора. Для данной серии используется экранированный радиальный шариковый подшипник (ZZ), ориентированный именно на радиальные нагрузки, как это принято для поддерживающих опор FF.
Компактная фланцевая опора серии FF предназначена для «плавающей» поддержки конца винта ШВП и отвода радиальных нагрузок. Конструкция с фланцевым креплением упрощает монтаж перпендикулярно плоскости основания и экономит место в узлах малых диаметров, что делает ее удобной для ЧПУ-станков и прецизионных механизмов небольшого форм‑фактора. Для данной серии используется экранированный радиальный шариковый подшипник (ZZ), ориентированный именно на радиальные нагрузки, как это принято для поддерживающих опор FF.
Модель с посадкой под вал 6 мм выделяется совместимостью с передачами класса точности C7 и шлифованной обработкой посадочных поверхностей (GND), благодаря чему сохраняется стабильность хода и соосность при длительной работе. Корпус выполнен из стали 45, обеспечивая нужную жесткость и ресурс в типовых условиях эксплуатации. В сравнении с фиксирующими опорами BK/BF такая конструкция легче и компактнее, а потому оптимальна там, где требуется только поддержка свободного конца винта без восприятия осевых нагрузок.
Фланцевый формат облегчает центровку относительно оси винта и базовой плоскости узла. Наличие экранирования ZZ дополнительно защищает дорожки качения подшипника от пыли и мелкой стружки, снижая потребность в обслуживании и сохраняя плавность хода при длительных циклах. Опора рассчитана на работу в любом пространственном положении и может применяться в компактных линейных модулях, порталах настольных ЧПУ, 3D‑принтерах с шарико-винтовой передачей, дозирующих и измерительных установках.
Оптимальная жесткость узла достигается при установке опоры на ровное и жесткое основание с соблюдением перпендикулярности фланца и оси винта. Рекомендуется использовать центрирующие пояски/посадки плиты или штифты для повторяемой сборки, а также согласовывать допуски сопрягаемых деталей с требованиями класса точности C7. Для соединения вала ШВП с приводом следует применять эластичные муфты, компенсирующие малые несоосности и уменьшающие передачу вибраций на винт.

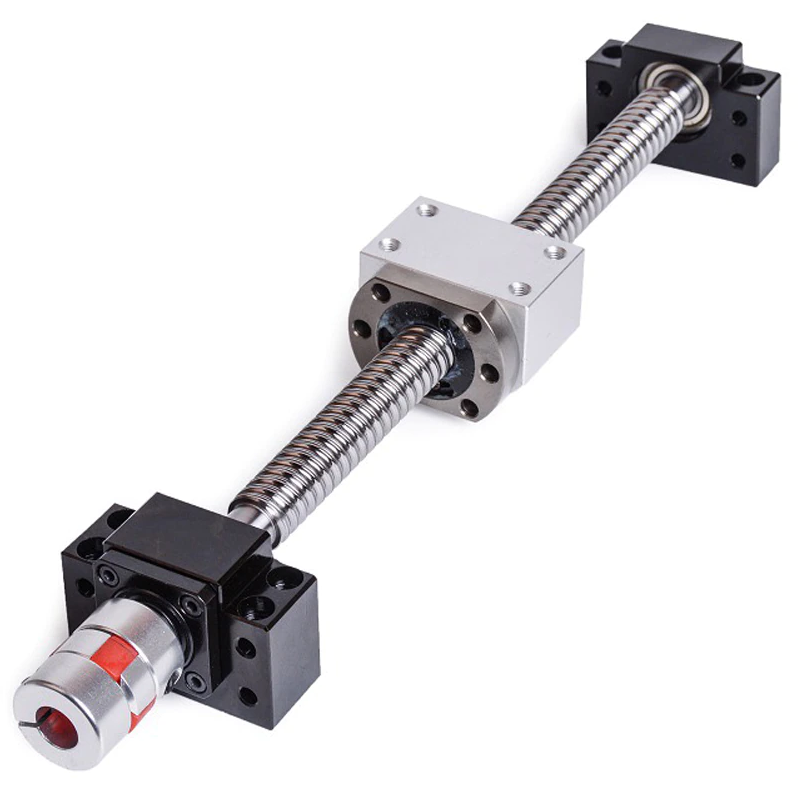

Конструктивно опора не воспринимает осевые нагрузки, поэтому её следует использовать вместе с фиксирующей опорой соответствующей серии на противоположном конце винта. Для повышения ресурса узла применяйте корректную предварительную натяжку винта (согласно рекомендациям производителя ШВП), следите за чистотой рабочей зоны и периодически обновляйте смазку согласно регламенту эксплуатации оборудования.
