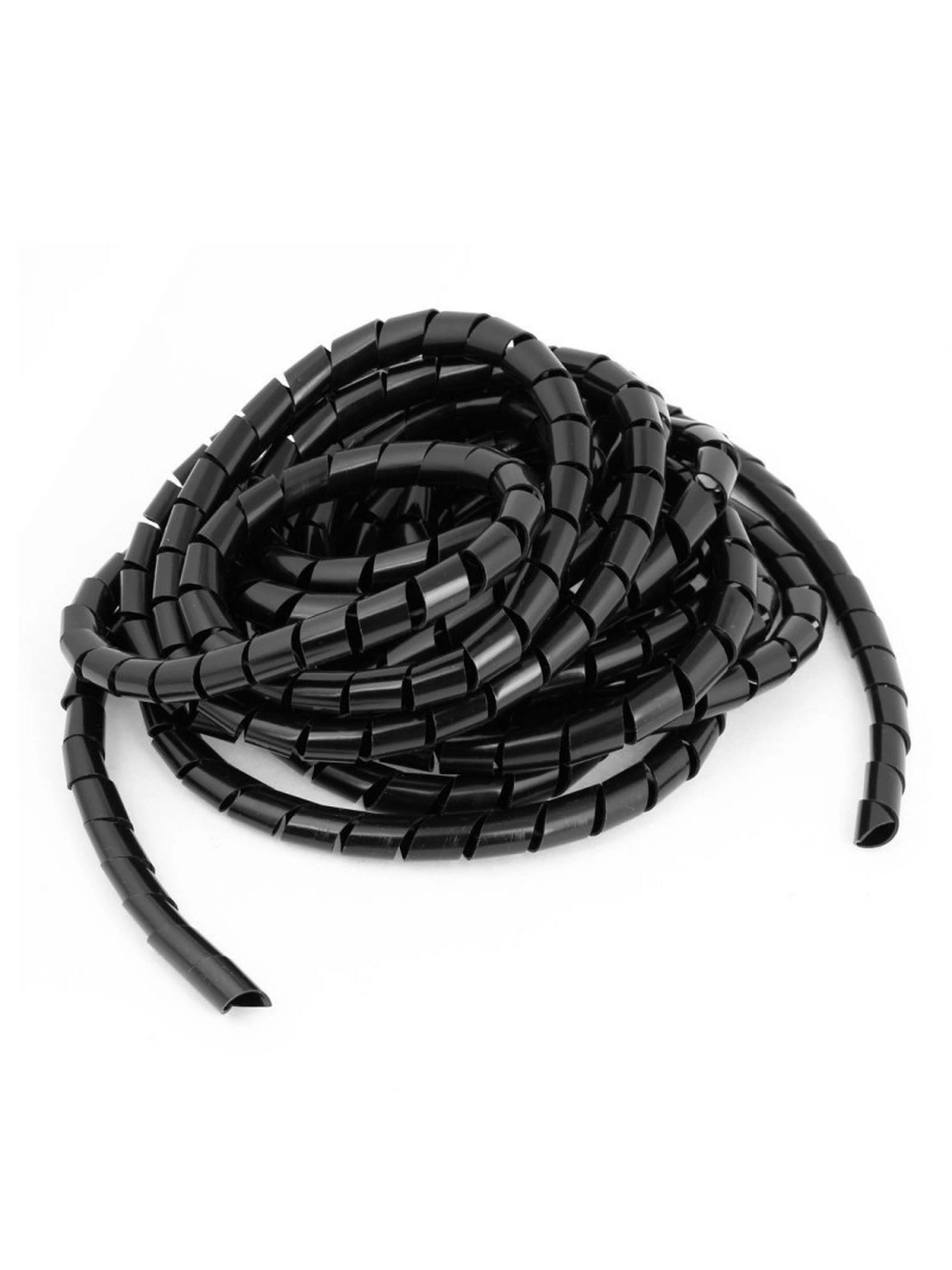

Гибкие кабеля-каналы и оплетки для проводов

Монтаж кабелей в 3D-принтерах, ЧПУ станках.

Монтаж электрических цепей питания и управления в станках с перемещаемыми столами и шпинделями осложняется постоянной механической нагрузкой на кабели. Чтобы предотвратить их повреждение и обеспечить равномерность изгиба, используются гибкие кабель-каналы.

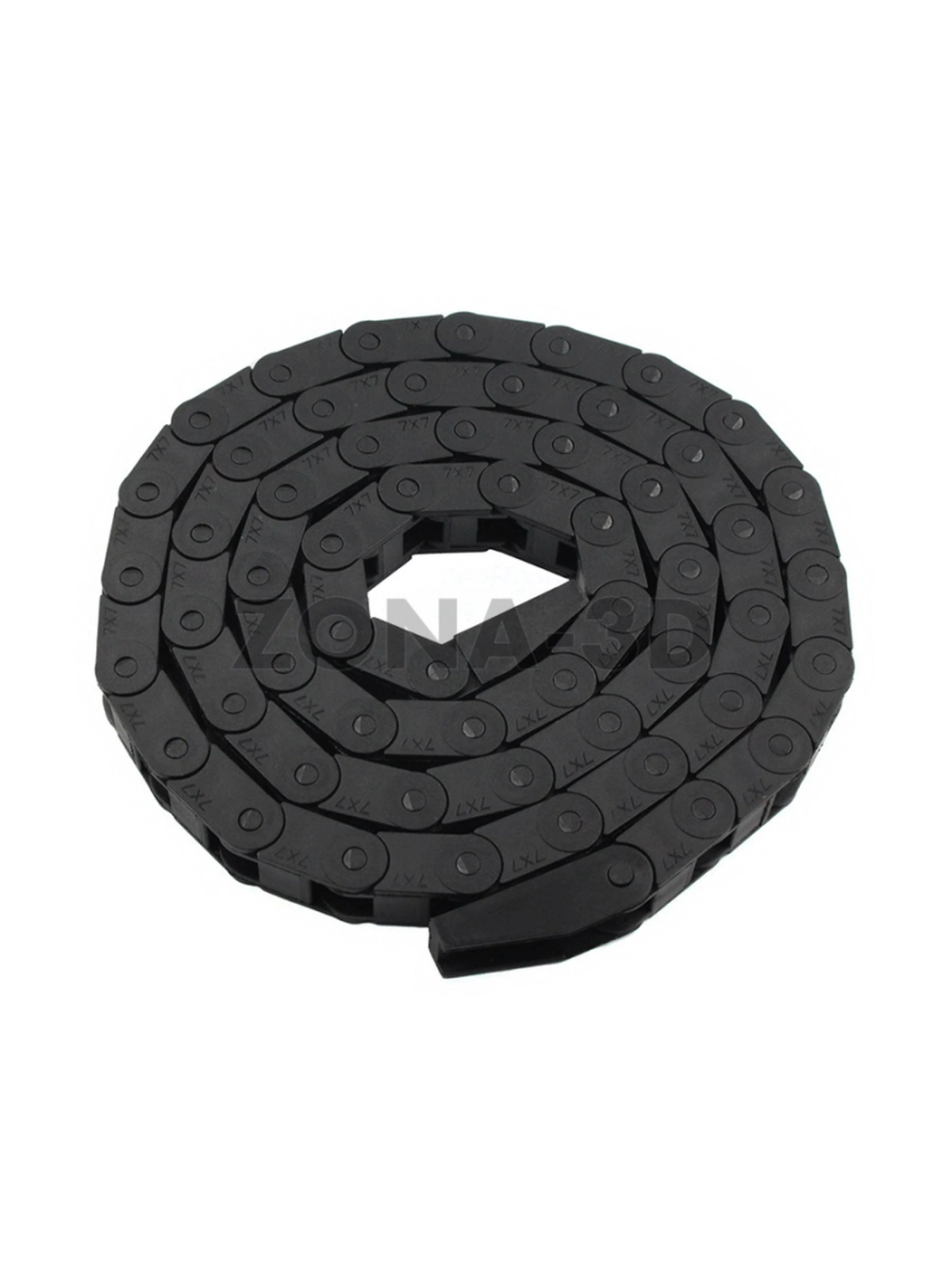

Устройство кабель-канала

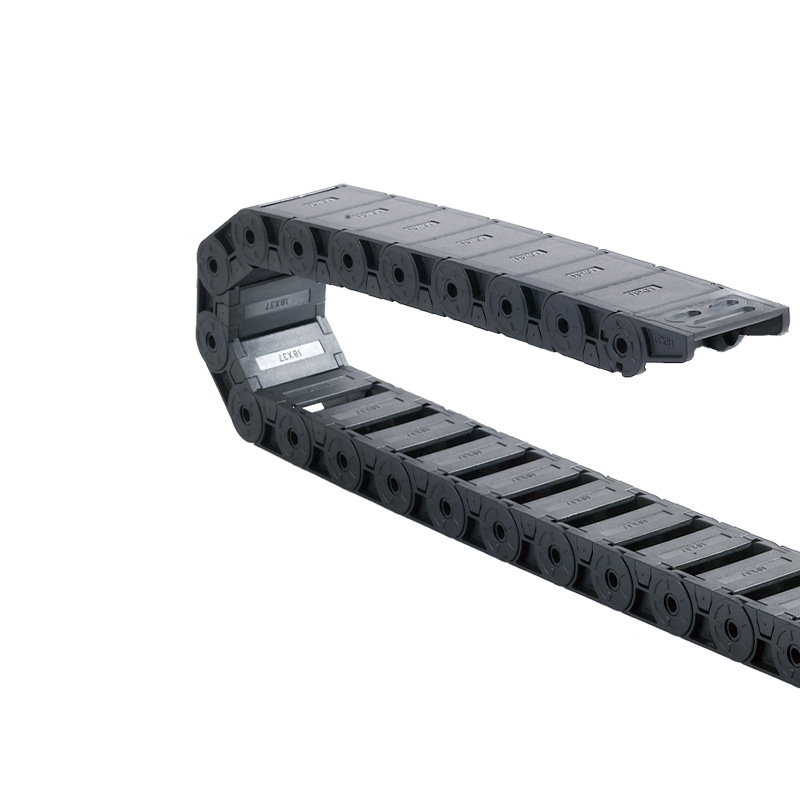

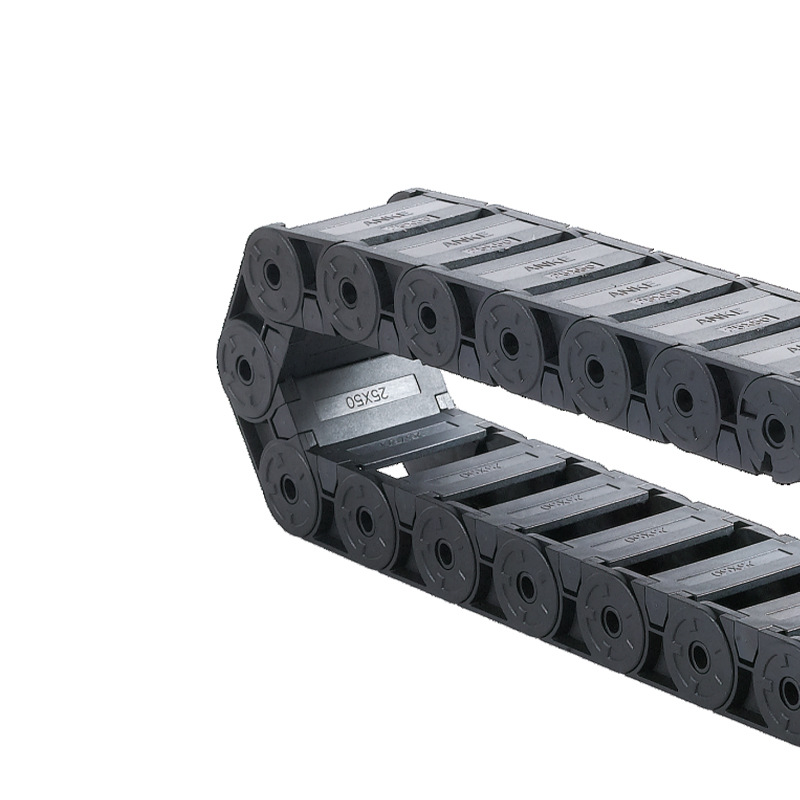

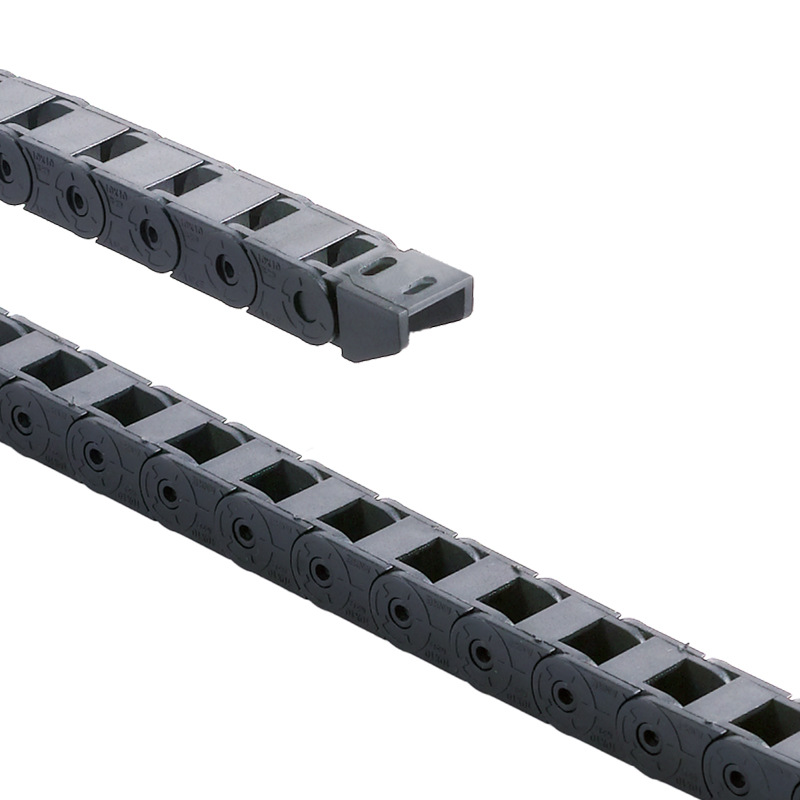

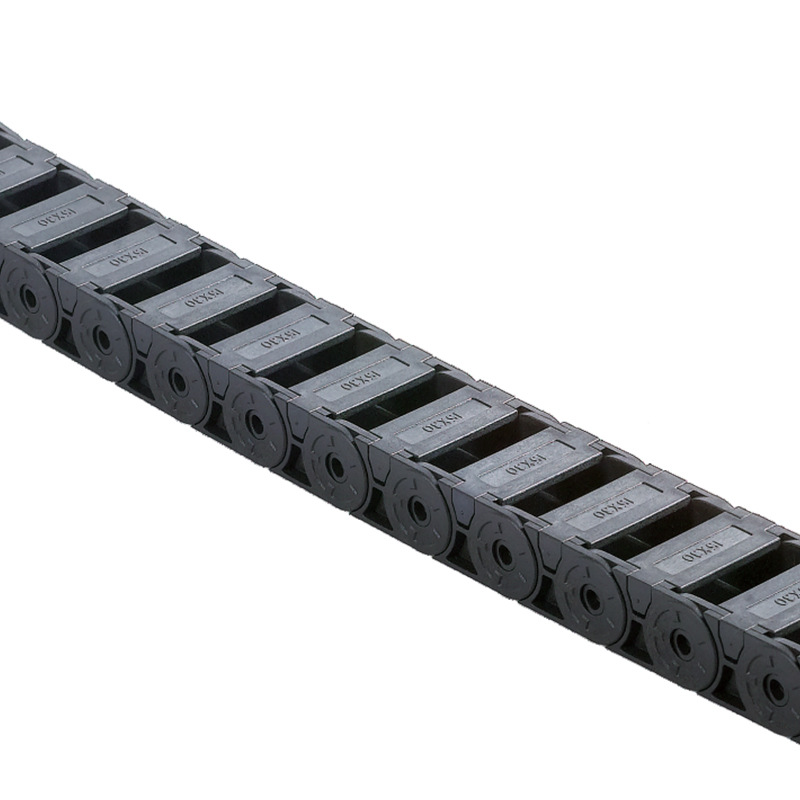

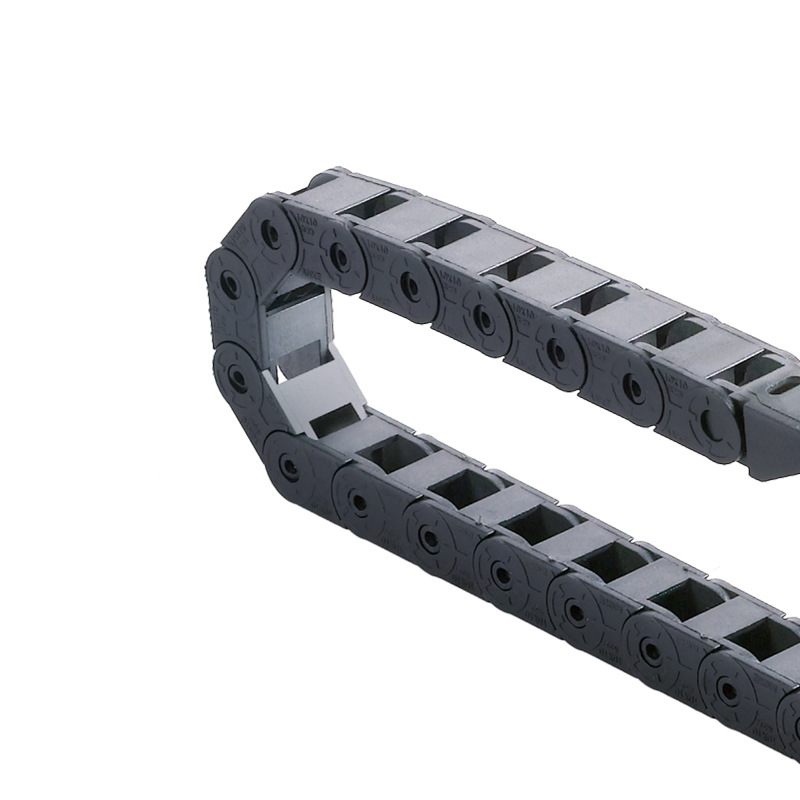

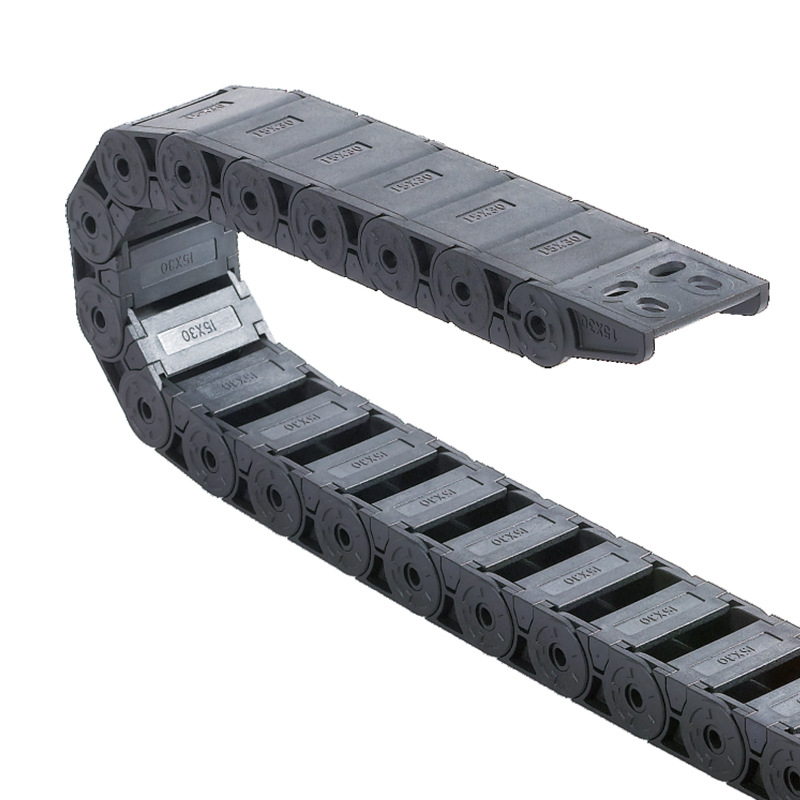

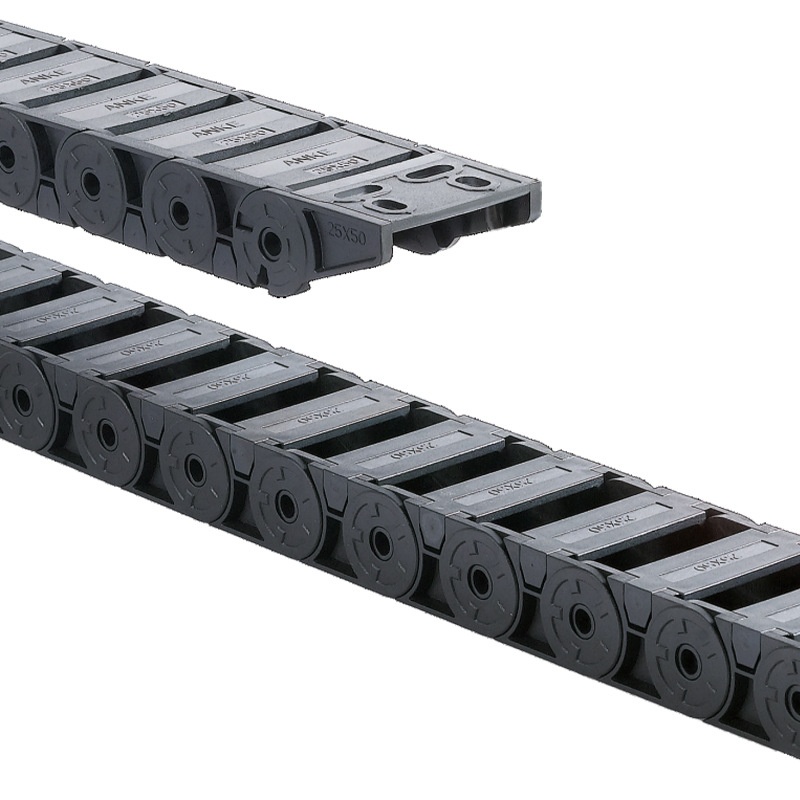

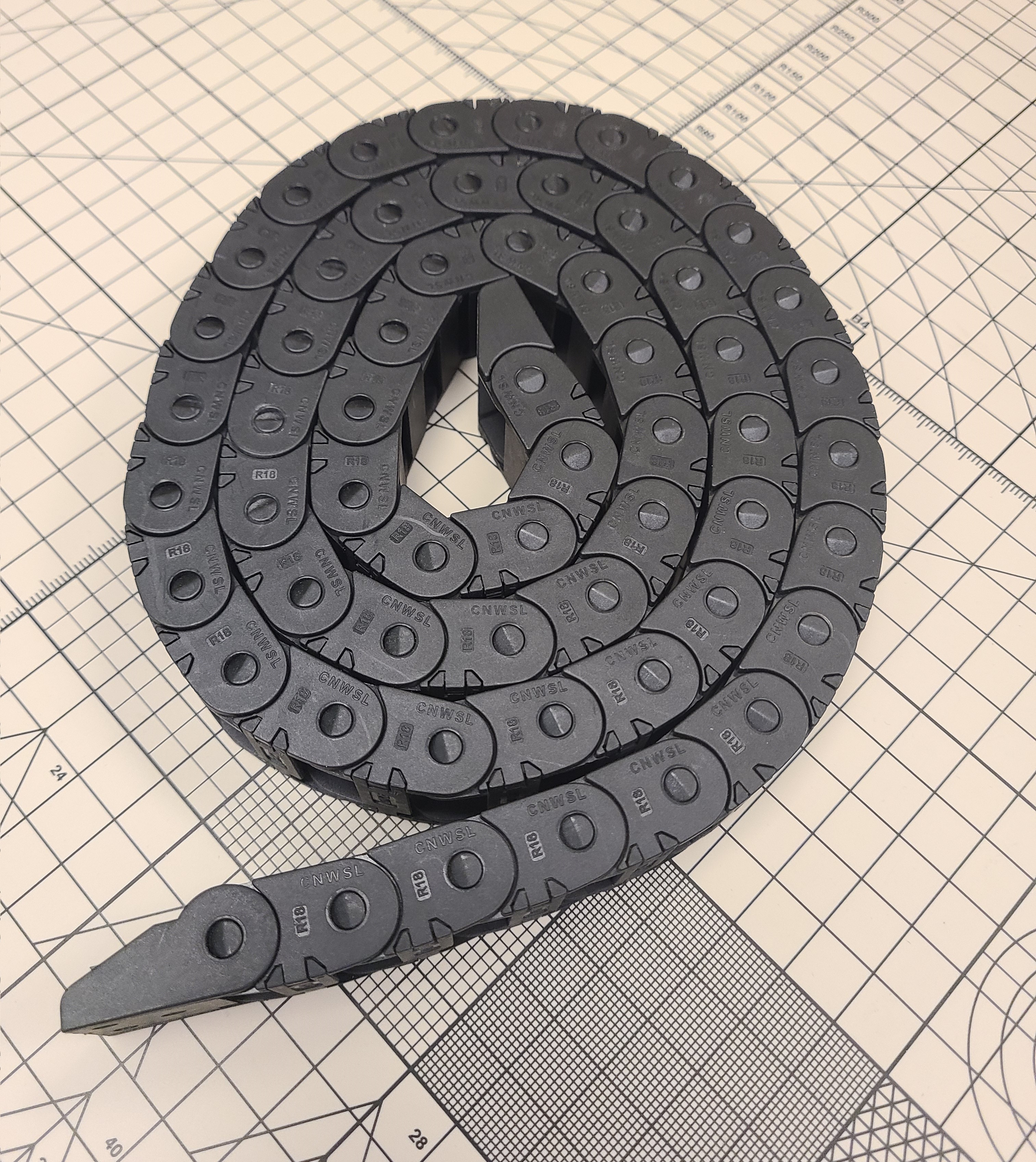

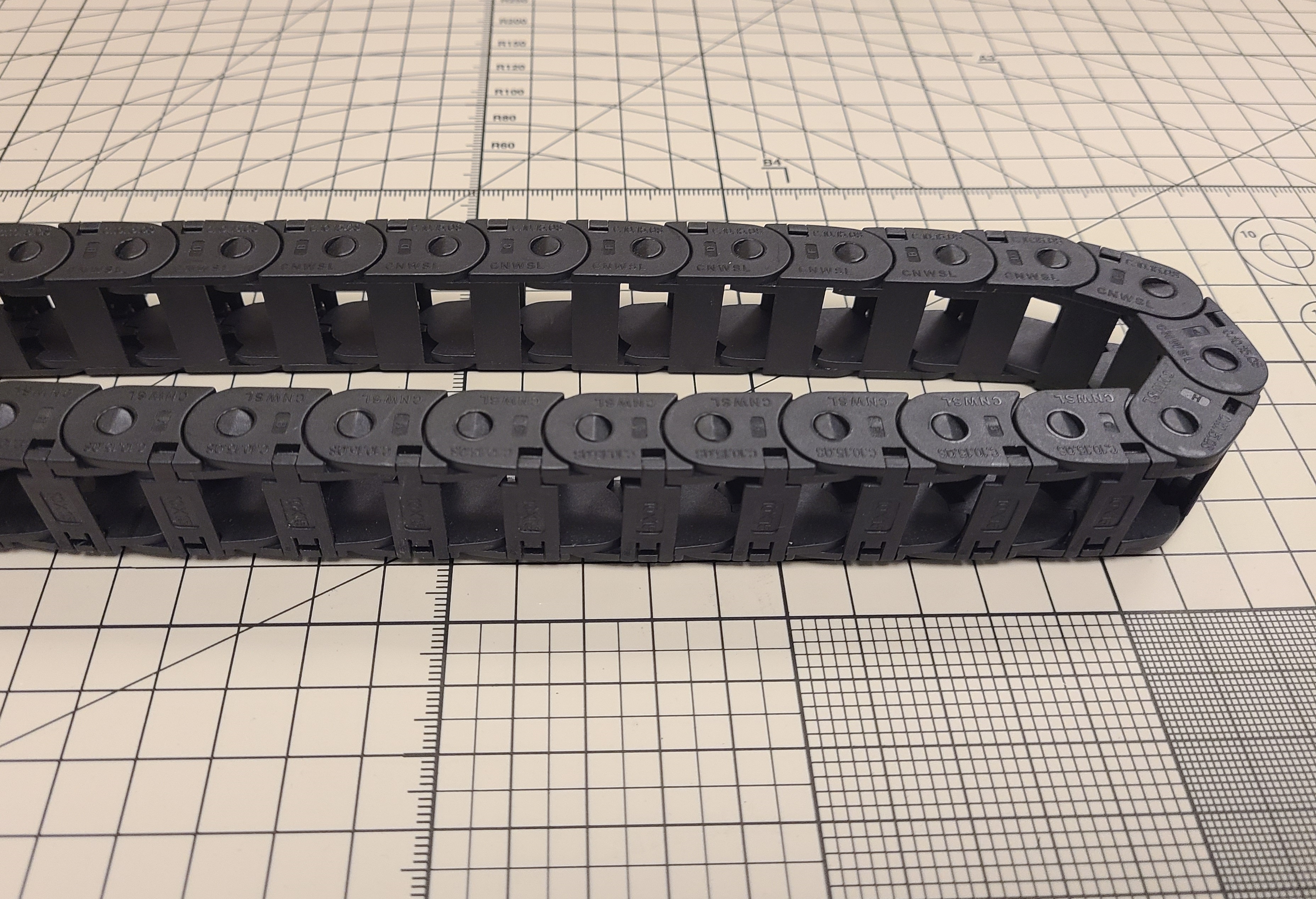

Он представляет собой гибкую цепь, внутри которой укладывается сам кабель. Состоит из боковых звеньев, соединяемых штифтами, и перегородок. Перегородки дополняются сепараторами, взаимное расположение которых меняется в зависимости от количества и диаметра кабелей.

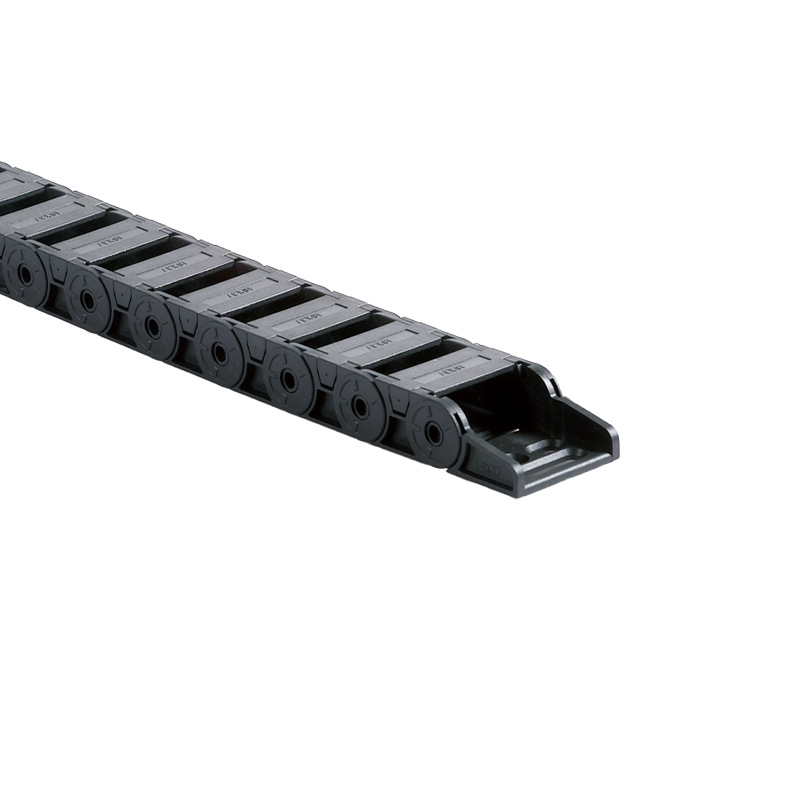

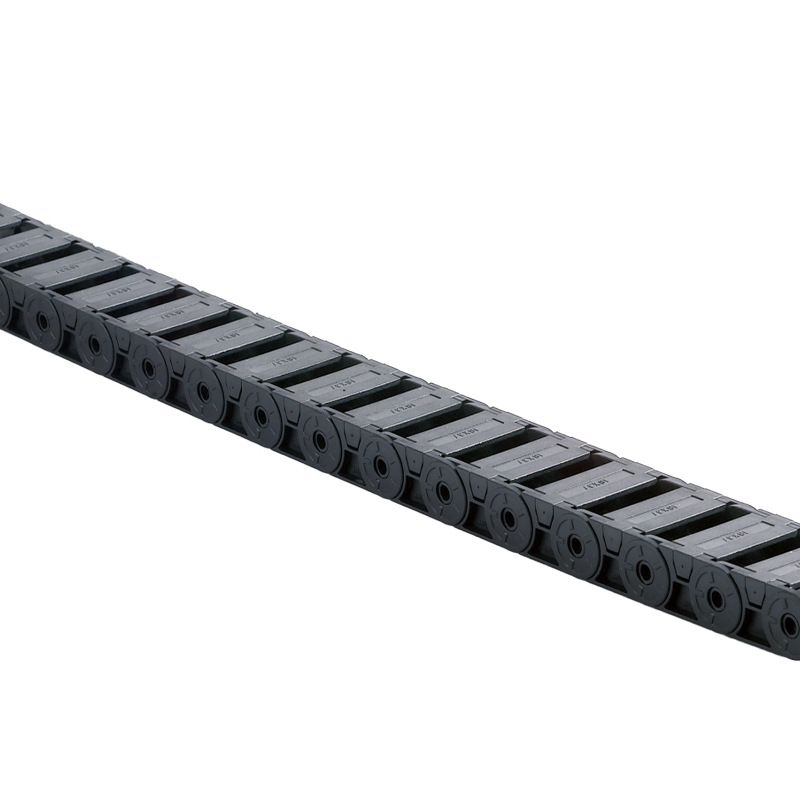

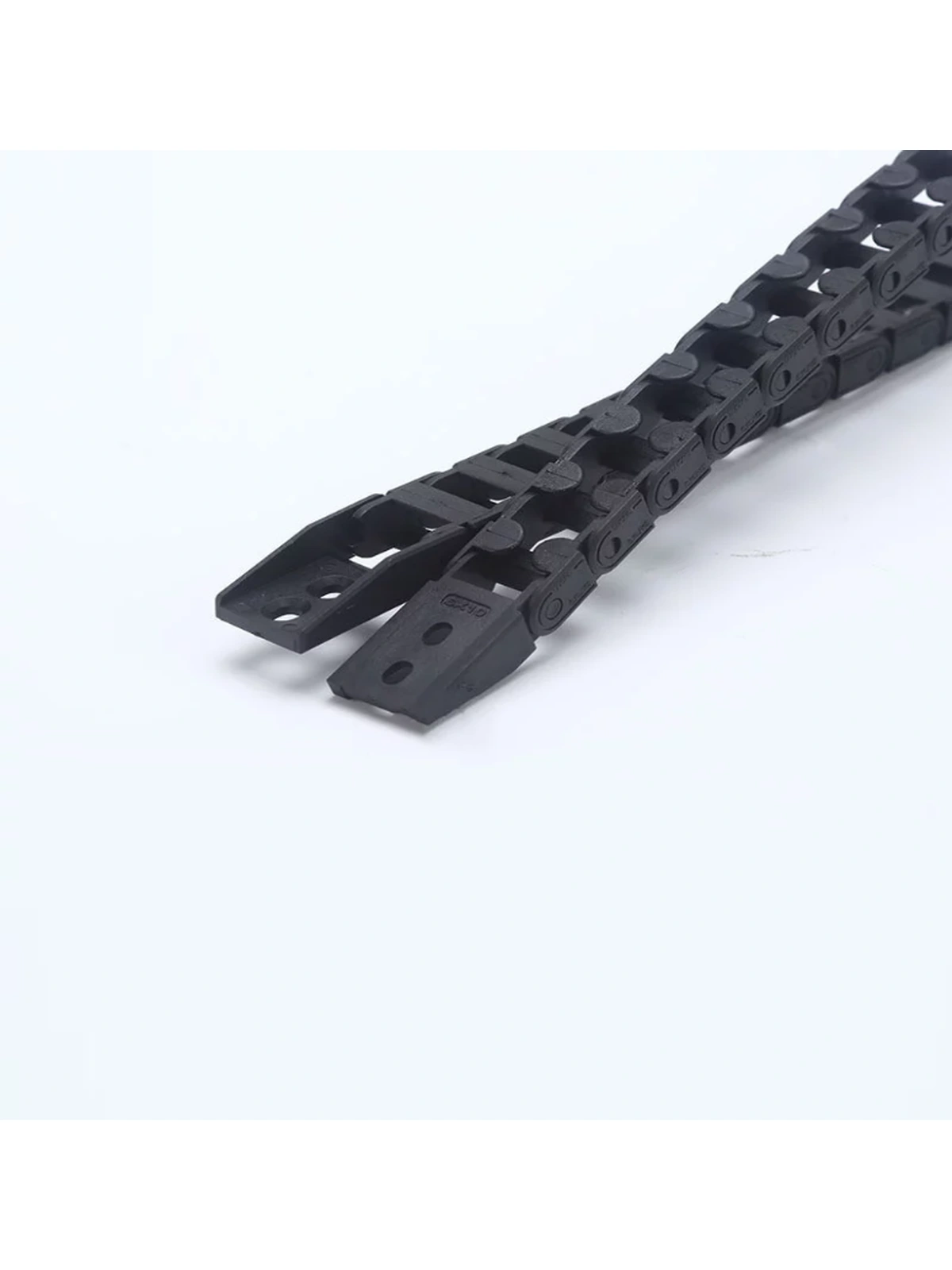

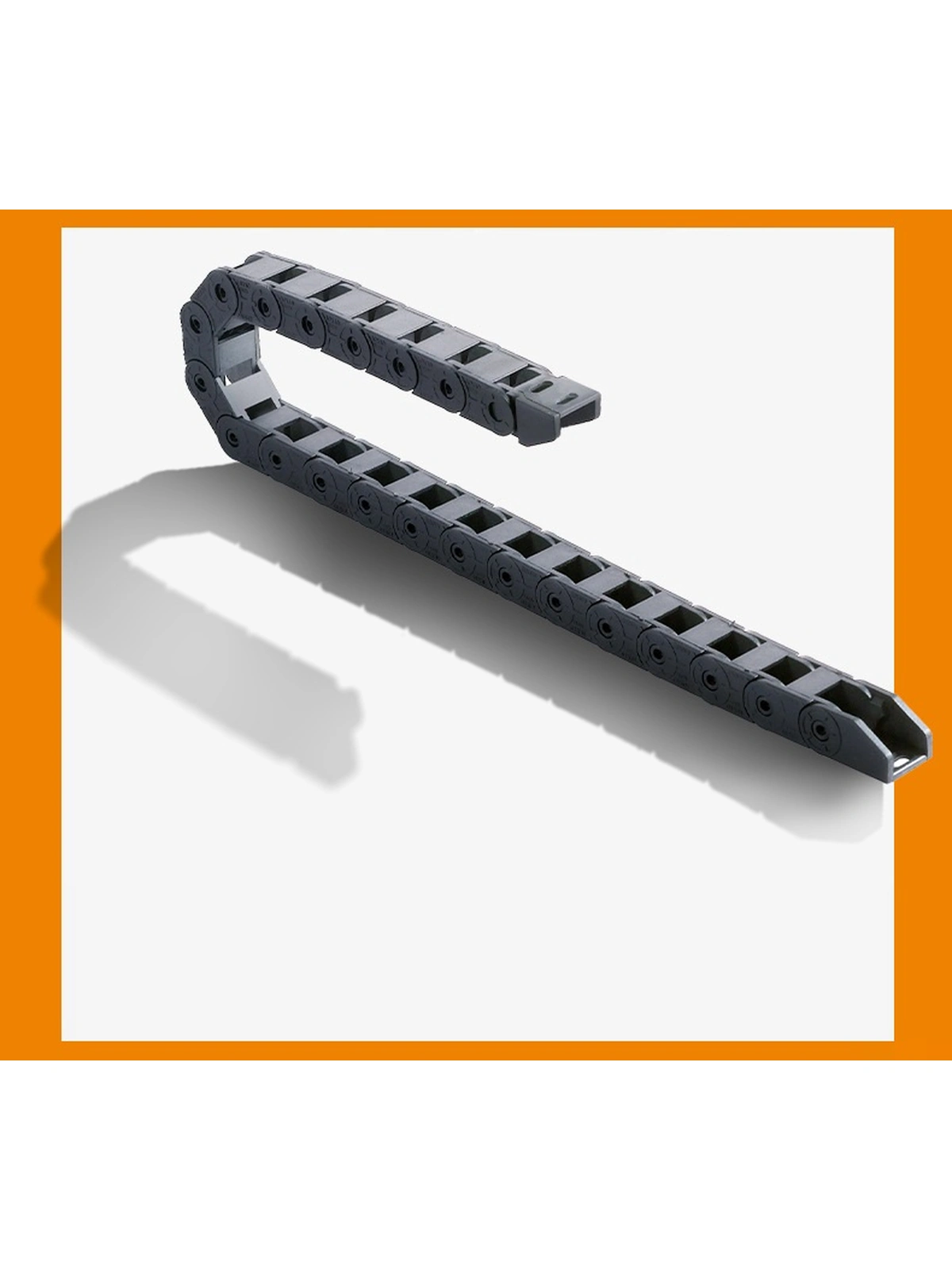

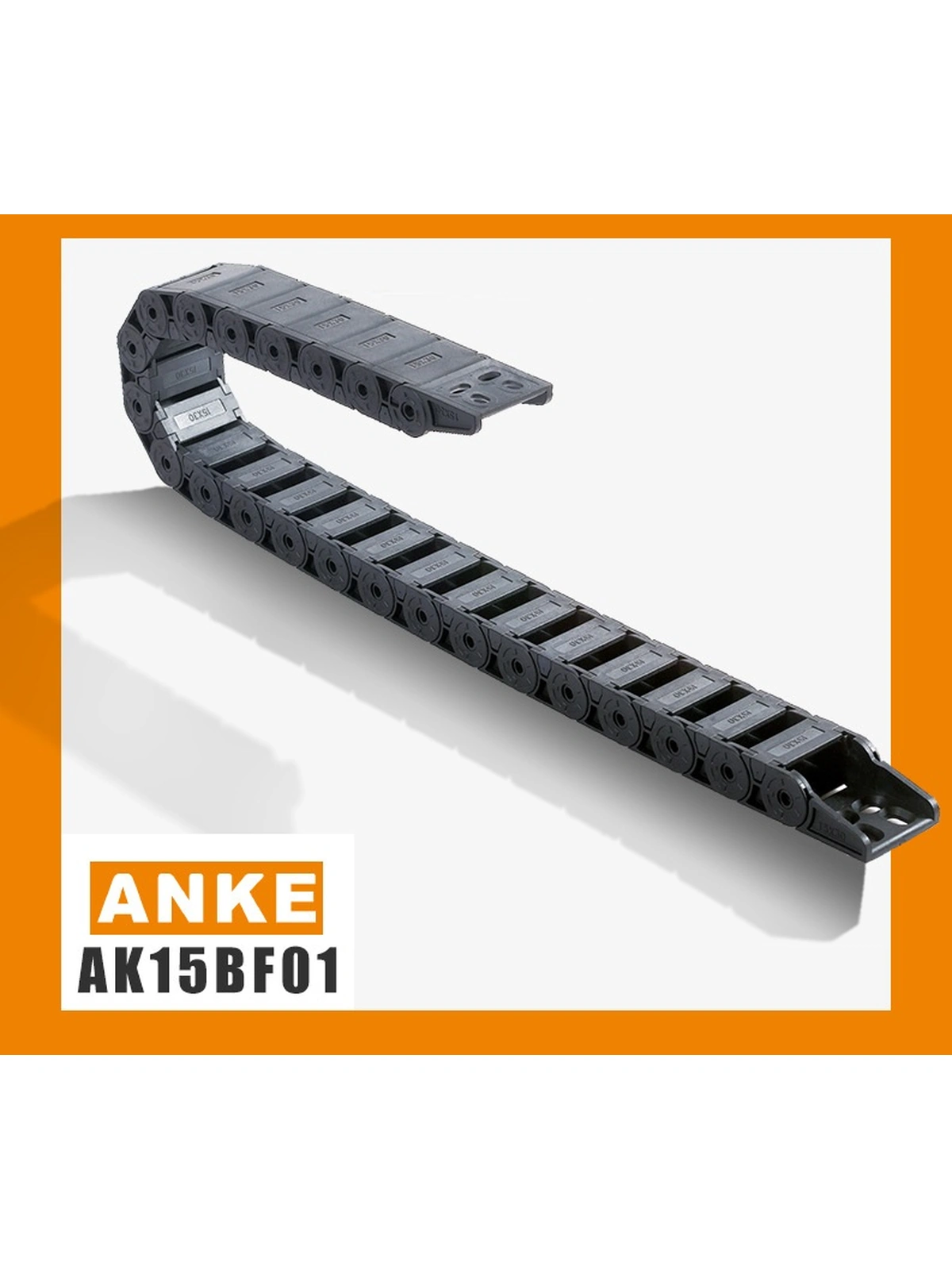

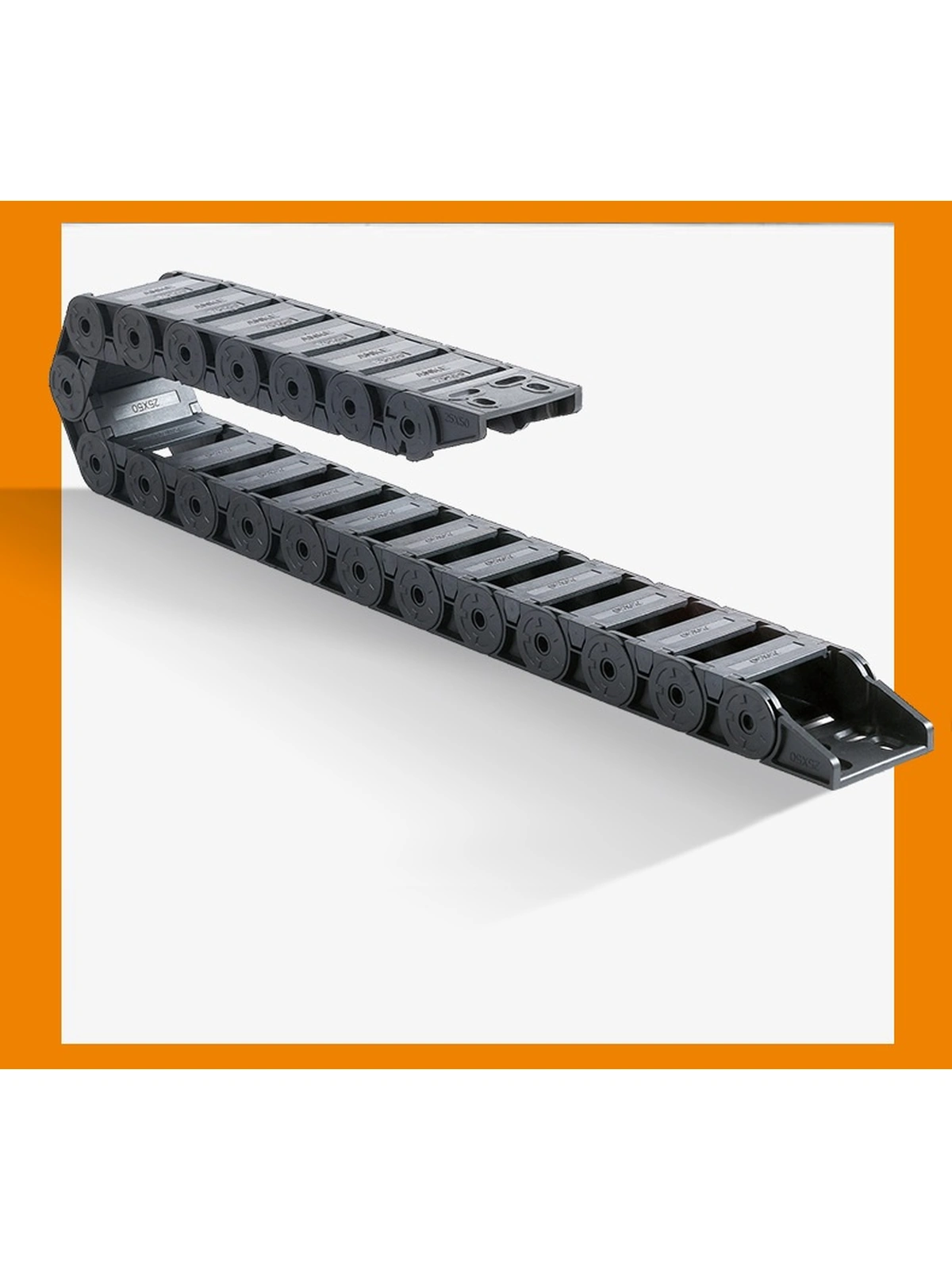

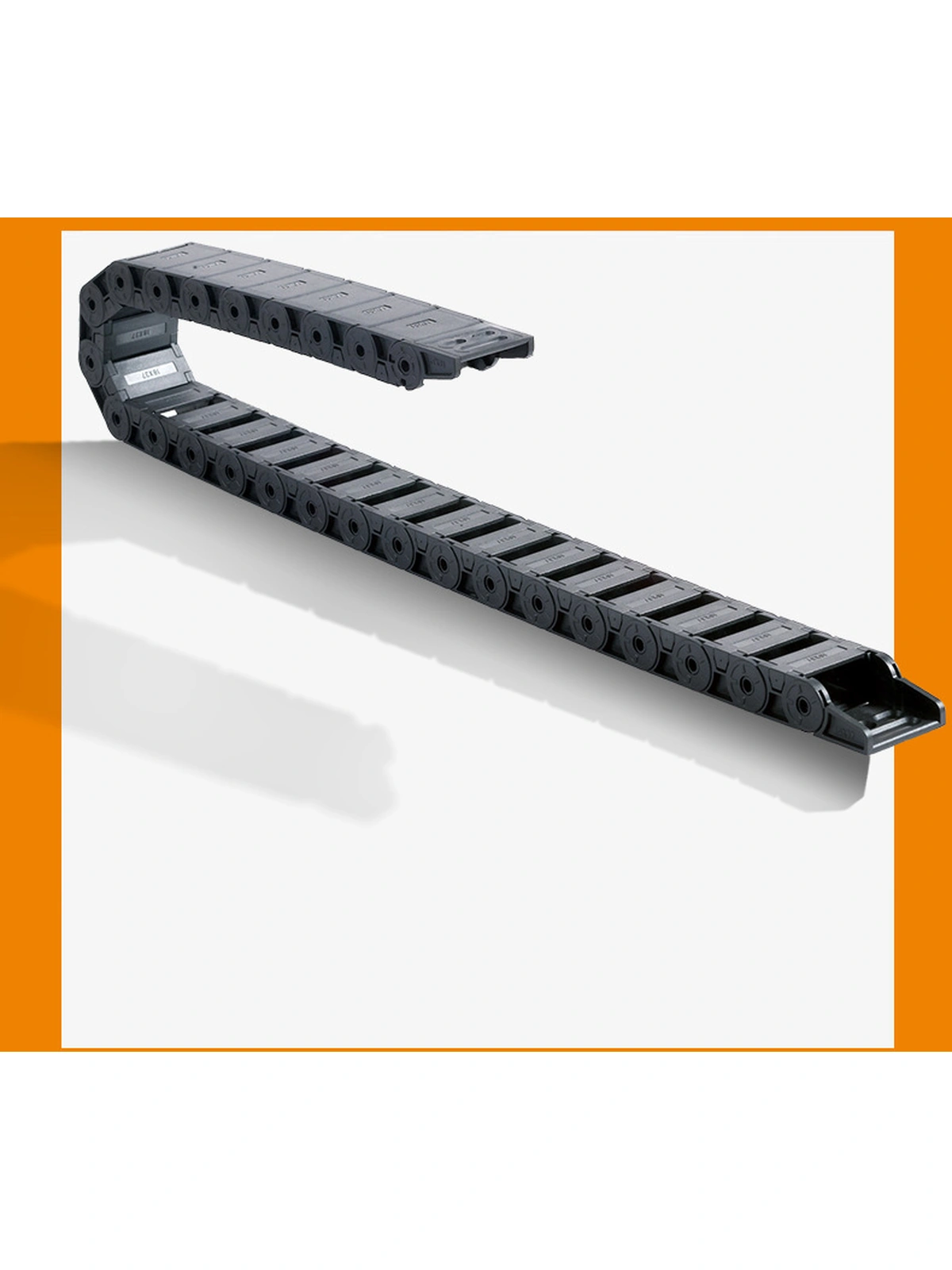

Выпускаются каналы открытого или закрытого типа. В открытом типе ширина перегородки меньше расстояния между штифтами звеньев, в закрытом типе перегородки укладываются внахлест. Канал открытого типа отличается простотой монтажа и меньшим радиусом изгиба, позволяет визуально контролировать состояние оплеток кабеля. Канал закрытого типа – это гибкий короб, предотвращающий попадание внутрь инородных предметов и жидкостей.

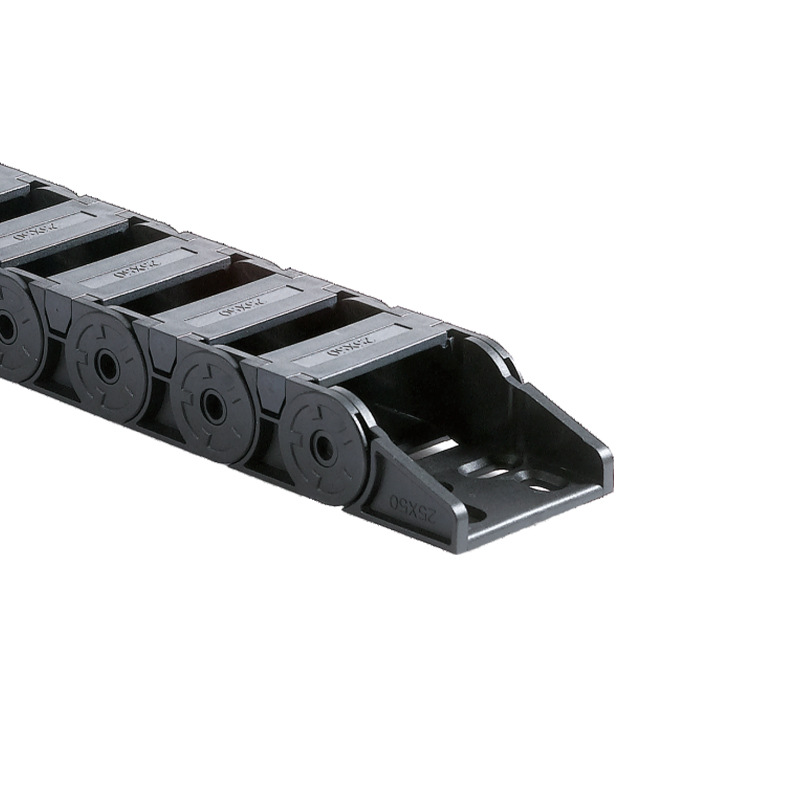

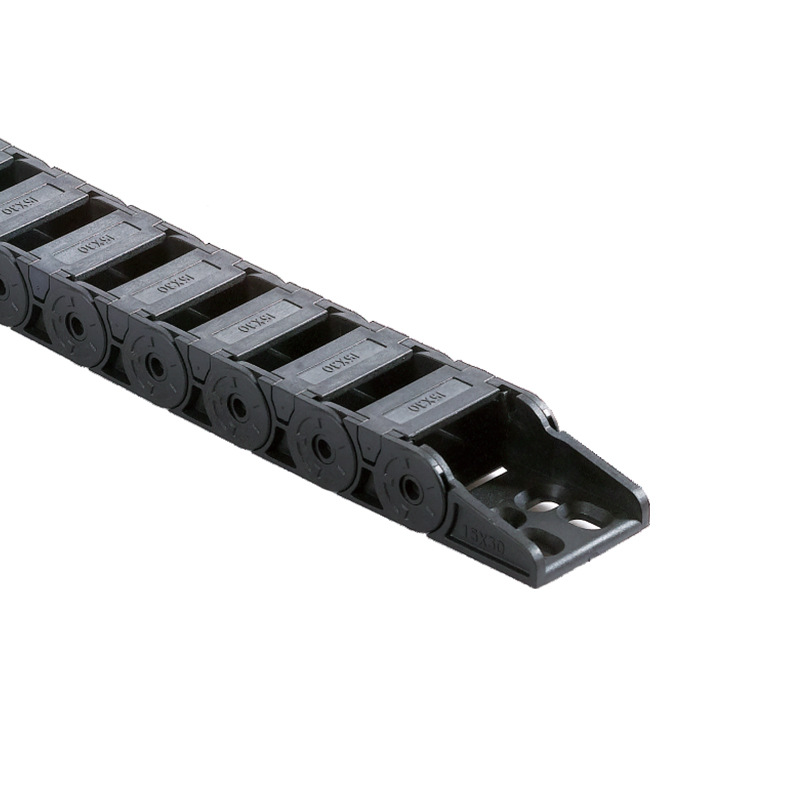

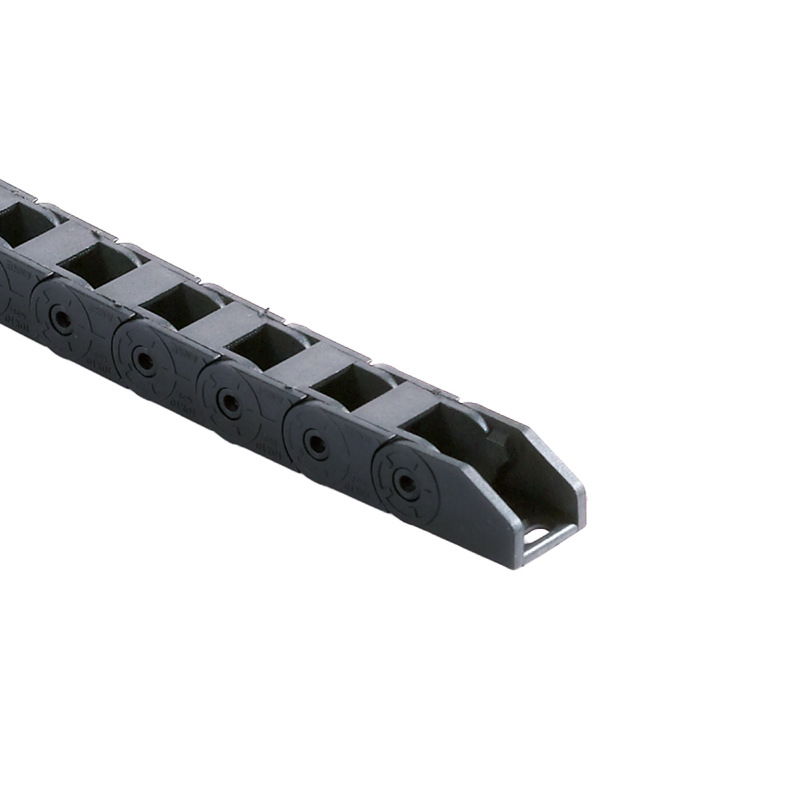

В зависимости от длины и массы цепи в конструкцию включается направляющий короб, предотвращающий боковое смещение, и салазки. Концы канала фиксируются на станине и корпусе шпинделя и приводов с помощью жестких концевых соединителей. В комплект входят зажимы, монтируемые на станине перед входами в канал, они предотвращают перекручивание, изгиб, растяжку и обрыв кабелей.

Материалы изготовления:

• полиамид;
• износостойкая резина;
• нейлон;
• огнестойкий пластик.

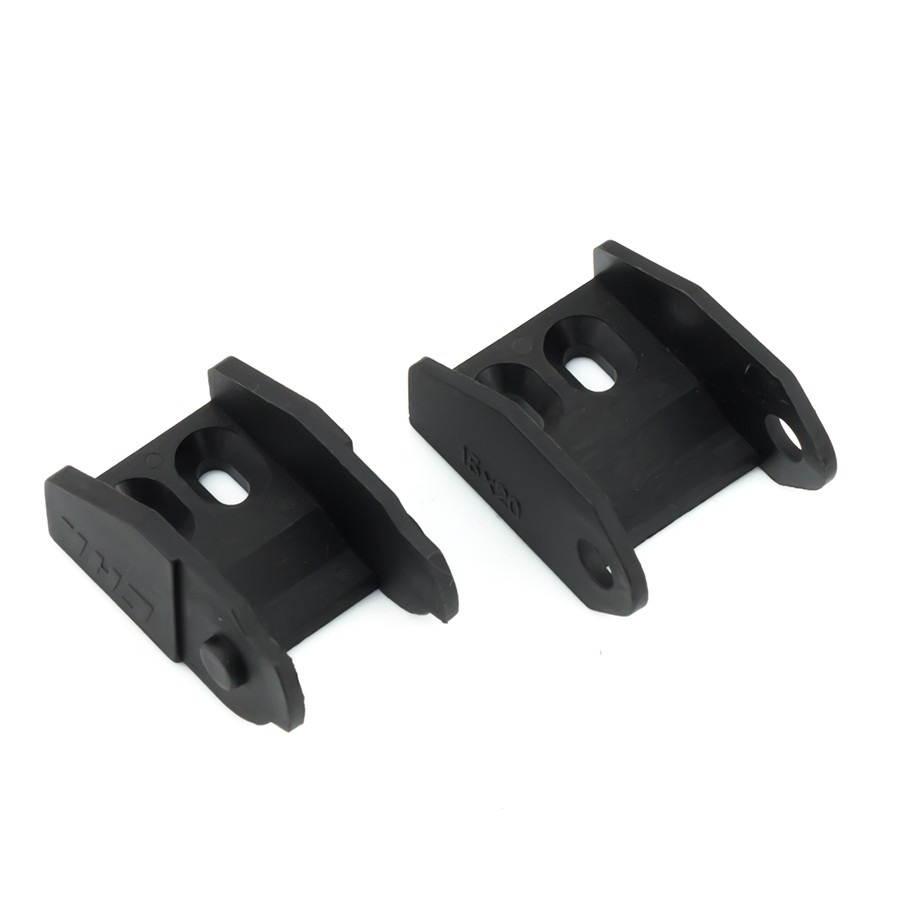

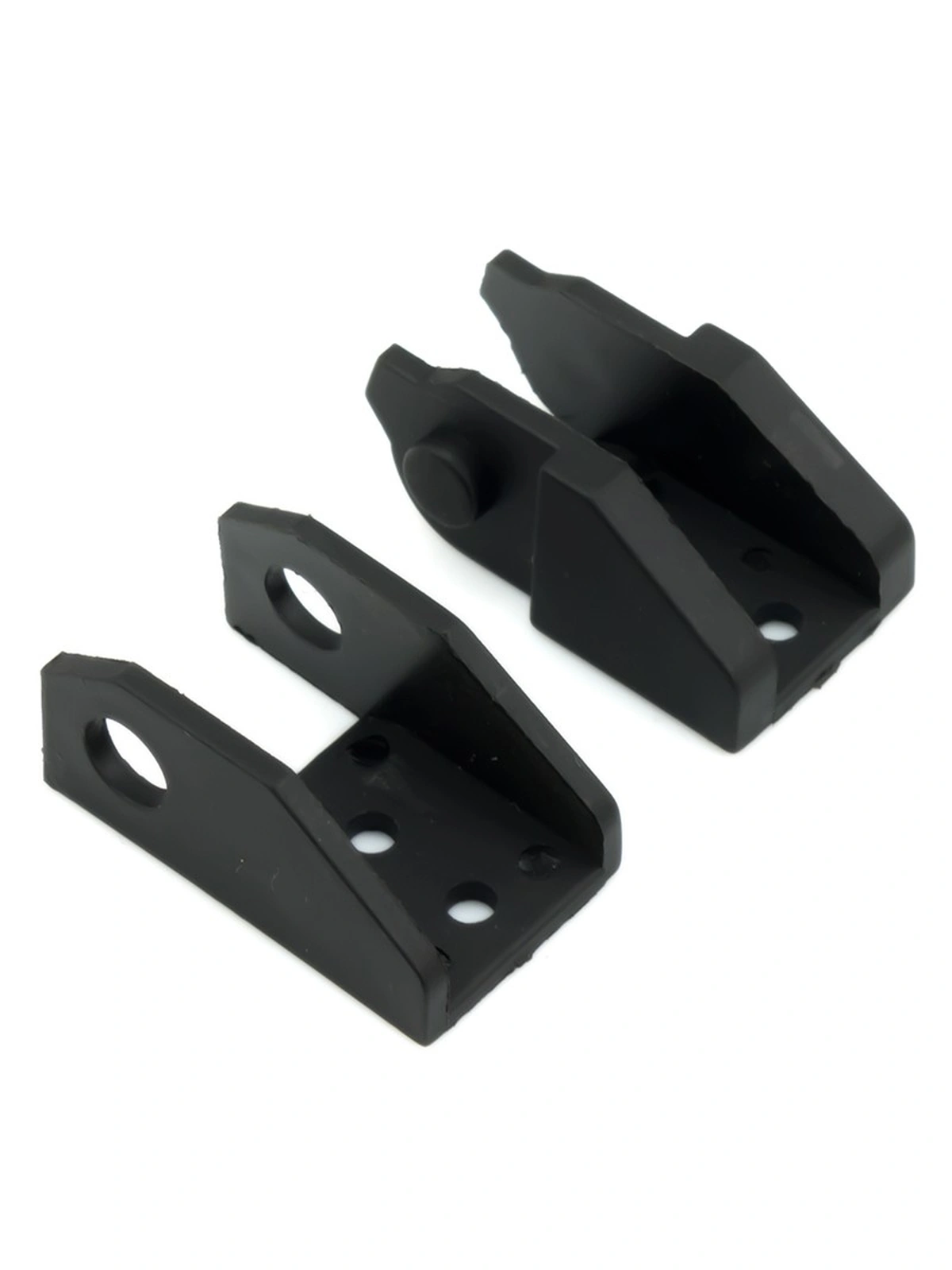

Концевые крепления изготавливаются из прочных пластиков или из металла. В каналах, рассчитанных на укладку кабелей большого диаметра, элементы цепи армируются металлическими нитями или вставками из стекловолокна. Такие каналы рассчитаны на работу в температурном диапазоне от -50 до 140 °С. Если кабелю нужна более надежная защита (горящая разлетающаяся стружка при работе торцевыми фрезами на высоких оборотах), используются металлические каналы.

Для решения стандартных задач, ставящихся перед портальными станками, хватает способности цепи изгибаться в одной плоскости, в пятиосевых станках используются гибкие каналы для криволинейного перемещения.

Элементы цепи взаимозаменяемы, что облегчает ремонт. Но, учитывая сравнительно невысокую стоимость этого типа комплектующих и то, что минимальная длина цепи при продаже составляет один метр, во многих случаях проще заменить кабель целиком.
