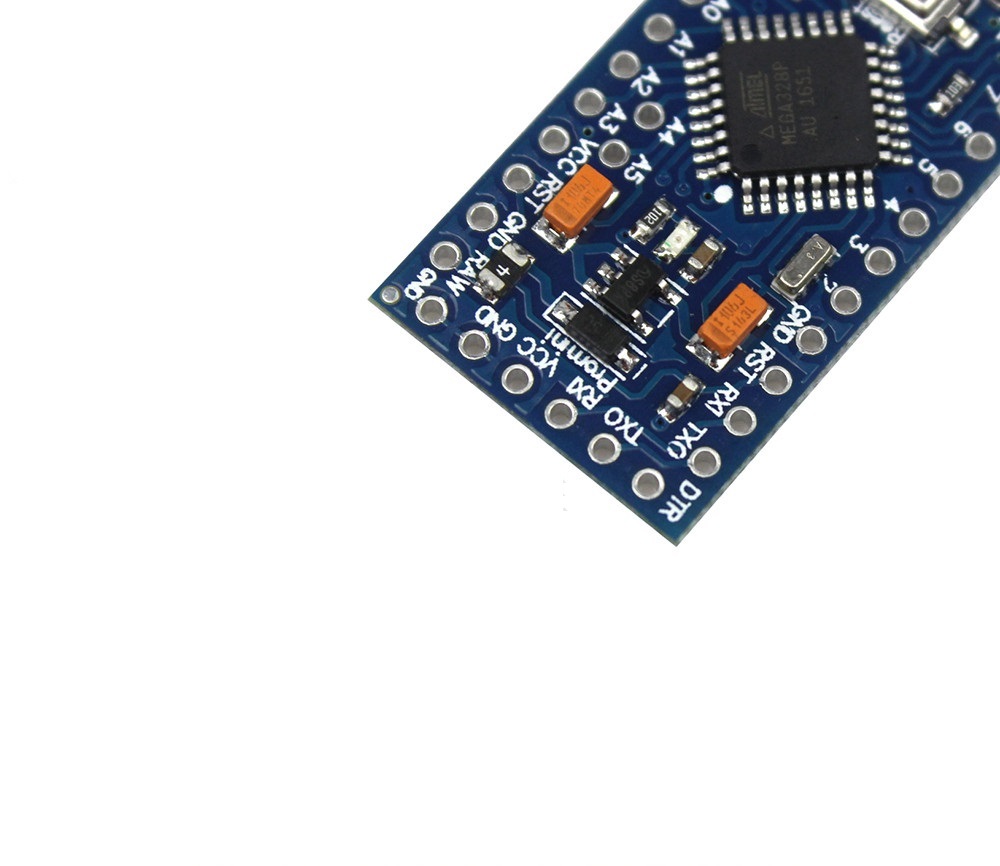

Контроллер Pro Mini 5V/16M, совместимый с Arduino

Компактная плата для встроенных проектов: минималистичный форм‑фактор экономит место в корпусе и макете — плата тоньше обычных (0,8 мм) и всего 18 × 33 мм. В отличие от более крупных плат с USB, здесь разъём не установлен — прошивка и питание подаются через внешний USB‑UART адаптер (FTDI), что упрощает интеграцию в готовые устройства и снижает цену. На борту — регулятор 5 В с поддержкой питания через вход RAW (5–12 В), авто‑сброс для удобной загрузки скетчей и индикация питания/статуса. Для аналоговых задач выведены все 8 каналов АЦП, включая A6/A7 в последних ревизиях, а 14 цифровых линий (6 с PWM) покрывают типовой набор периферии. Такой набор делает 5V/16 МГц версию предпочтительной там, где важны совместимость с 5‑вольтовыми датчиками и полная скорость ядра ATmega328P по сравнению с 3,3 В/8 МГц вариантами и более крупными платами.

Плата идеально подходит для компактных контроллеров освещения, мини‑роботов, датчиков телеметрии, носимой электроники и автономных узлов IoT, где важны стабильный тайминг на 16 МГц и питание от 5 В. Стандартный шаг контактов 2,54 мм позволяет устанавливать модуль в макетную плату или пайку на гребёнки, а типовая распиновка облегчает перенос уже готовых проектов. Для программирования используется 6‑контактный разъём FTDI (стандартный порядок выводов), поддерживается авто‑сброс через линию DTR — прошивка и отладка занимают считанные секунды. Контакт RESET выведен на плату, что удобно при ручной перезагрузке во время отладки. Совместима с популярными средами разработки (например, Arduino IDE/PlatformIO) и библиотеками экосистемы AVR, что упрощает старт и перенос кода.

Благодаря энергоэффективности ядра и отсутствию лишней периферии на плате, модуль хорошо чувствует себя в системах с ограниченным питанием: при работе от внешнего источника через RAW встроенный стабилизатор обеспечивает 5 В для микроконтроллера и подключённых датчиков малой мощности, а в сценариях с батарейным питанием можно использовать режимы сна контроллера для снижения потребления. Для коммуникаций доступны UART, I2C и SPI — подключайте дисплеи, датчики, радиомодули и приводы без дополнительной логики согласования уровней (при использовании 5‑вольтовой периферии).

• Преимущества в проектах с 5 В: полная совместимость с популярными датчиками и модулями без уровневых преобразователей, стабильная работа на 16 МГц для точного тайминга и PWM
• Минимум лишнего: отсутствие USB на плате экономит место и снижает энергопотребление; подключение через FTDI остаётся простым и надёжным
• Гибкая разводка: 8 аналоговых входов, 14 цифровых линий, поддержка UART, I2C и SPI для быстрой обвязки периферии
• Удобство питания: вход RAW принимает 5–12 В, встроенный стабилизатор выдаёт 5 В до 150 мА для датчиков и маломощных модулей

• Подходит для: компактных контроллеров светодиодов, мини‑дронов и роботов, логгеров данных, датчиков окружающей среды, автоматизации на базе реле/MOSFET
• Совместимость по программированию: профиль 5 В/16 МГц на базе ATmega328P, поддержка загрузки скетчей через FTDI с авто‑сбросом
• Монтаж и разводка: шаг 2,54 мм для breadboard и гребёнок; отдельные пины для RAW, VCC, GND и стандартная 6‑контактная колодка FTDI
• Индикация и отладка: светодиоды питания/статуса, выведенный RESET для ручной перезагрузки
