Sompom S-25-24
24 В DC · до 1 А · клеммное подключение

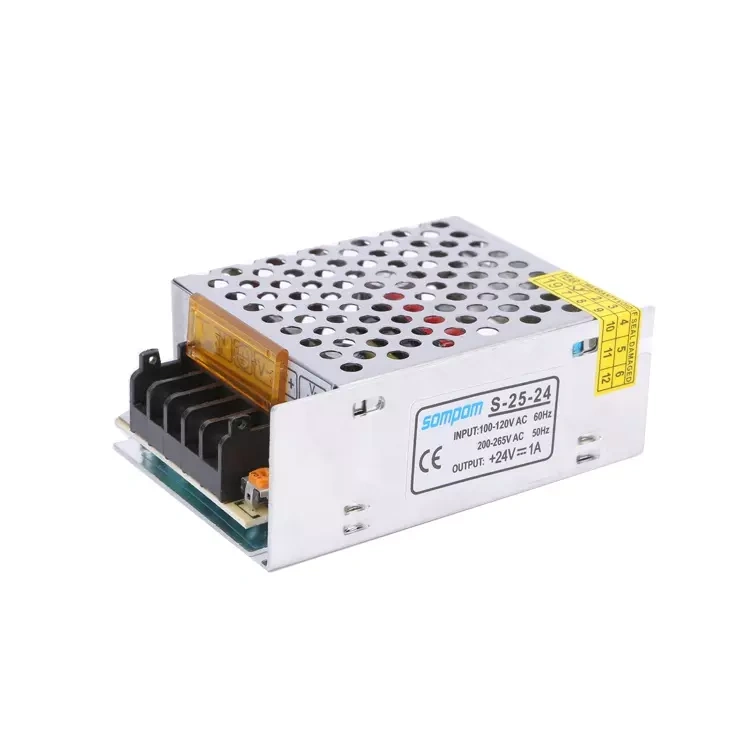

Sompom S-25-24 — небольшой источник постоянного питания 24 В с током до 1 А. Он подходит для отдельного узла автоматики, сигнальной подсветки и совместимой электроники с умеренным потреблением. Клеммный формат предназначен для установки внутри устройства или шкафа, где можно правильно разместить сетевой ввод и выходные линии.
Номинал выхода даёт 24 В × 1 А = 24 Вт. При подборе потребителей важнее соблюдать ток 1 А, чем ориентироваться только на число 25 в названии серии. Обе характеристики относятся к общей нагрузке блока.
Один уровень напряжения для совместимых потребителей.
Общий ток распределяется между выходными ветвями.
Клеммное подключение внутри защищённого оборудования.
Назначение и совместимость
Модель удобна для питания нескольких небольших устройств на 24 В: например, контроллера и индикаторов. Перед подключением датчика или исполнительного механизма проверьте его реальный диапазон питания, полярность и ток во всех рабочих состояниях.
Для реле, клапана или другого индуктивного узла отдельно учитываются включение и отключение. Источник питания не заменяет защиту коммутационной цепи; её выполняют согласно документации нагрузки и управляющего выхода. Сигнальная цепь датчика и силовая линия питания также подключаются по схеме самого оборудования.
Характеристики для выбора
| Производитель | Sompom |
|---|---|
| Модель / исполнение | S-25-24 |
| Выходное напряжение | 24 В DC |
| Выходной ток | До 1 А суммарно |
| Мощность по U × I | 24 Вт при номинальном напряжении |
| Подключение | Винтовые клеммы; назначение сверяют по маркировке |
| Сетевой вход | Диапазон и его выбор проверяют на конкретном блоке |
| При подборе нагрузки | Ограничение по току важнее округлённого обозначения мощности серии |
Как рассчитать нагрузку
Условные 7,2 Вт и 4,8 Вт дают 12 Вт. Деление на 24 В показывает общий ток 0,5 А. Для реального узла в сумму включают все одновременно активные выходы и потребителей.
| Условная нагрузка | Мощность | Ток |
|---|---|---|
| Контроллер 24 В | 7,2 Вт | 0,3 А |
| Индикаторы 24 В | 4,8 Вт | 0,2 А |
| Расчётная сумма | 12 Вт | 0,5 А |
Источник поддерживает напряжение, а фактический ток определяется потребителями. Номинальные 1 А не «подаются» в каждое устройство принудительно. При этом перегрузка блока, провода или отдельного разъёма недопустима. Не выбирайте универсальный запас в процентах вместо проверки пуска и охлаждения.
Разделение сетевой и выходной цепей

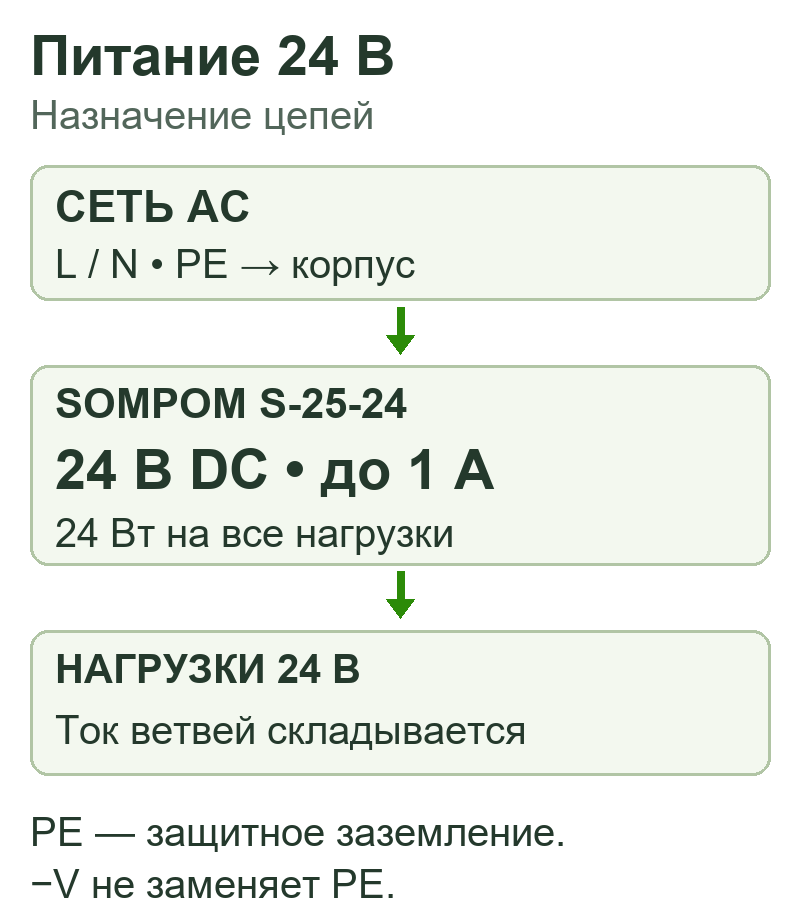

Сетевые L и N подключают только к предусмотренному входу AC. Защитный проводник PE соединяют с обозначенной клеммой заземления корпуса. Выходные V+ и V−, либо COM, относятся к постоянному питанию нагрузки. PE и минус выхода не заменяют друг друга.
Если на колодке несколько одинаковых V+ или V−, это не отдельные источники с полным номинальным током каждый. Разводку, сечение проводов, наконечники и защиту выбирают по току ветви, длине линии и условиям монтажа. Параллельную работу двух блоков для увеличения тока нельзя считать предусмотренной без документации.
Монтаж и первый запуск
- Закрепите источник на основании, не перекрывая перфорацию. Оставьте место для проводов и их изгиба; изоляция не должна попадать под неподходящий участок зажима или прижиматься к острым кромкам.
- До подачи питания проверьте входной диапазон. Если есть переключатель 110/220 В, его положение должно соответствовать сети; переключать его под напряжением нельзя.
- Сверьте полярность выхода, качество зажимов и отсутствие оголённых жил между соседними клеммами. Сетевой монтаж поручите квалифицированному специалисту.
- Первый запуск выполняйте с защищёнными клеммами. Измерьте выход, затем проверьте напряжение у нагрузки и нагрев соединений в рабочем режиме.
- Если выход пропадает, нагрузка перезапускается или соединение перегревается, отключите питание и найдите причину. Повышение настройки напряжения и обход защиты не заменяют исправление проводки.
Что проверить перед покупкой
| Задача | Критерий выбора |
|---|---|
| Датчики и логика | Входной диапазон, полярность и общая схема соединения. |
| Релейные модули | Потребление всех одновременно включённых каналов. |
| Небольшая подсветка | Питание 24 В и мощность всей длины. |
Дополнительно проверьте место крепления и доступ к клеммам. Сетевой кабель, распределители, защита линий и переходники выбираются под проект; их наличие не предполагается по фотографии блока. Это источник напряжения, поэтому применение в качестве зарядного устройства требует отдельной согласованной схемы заряда.
