Sompom S-500-36
36 В DC · 13,8 А · 500 Вт
Sompom S-500-36 — источник постоянного напряжения 36 В для совместимых драйверов шаговых двигателей, автоматики и других нагрузок на 36 В. Выходной ток составляет до 13,8 А; блок относится к классу мощности 500 Вт. Он подходит для отдельной силовой шины станка, когда напряжение питания и суммарное потребление согласованы с оборудованием.
Версия 36 В позволяет организовать питание приводов отдельно от цепей управления на 5, 12 или 24 В. Это особенно удобно при модернизации станка: для контроллера и вспомогательной электроники можно оставить собственное питание, а драйверам выделить подходящую силовую линию.
Подходит драйверам, у которых это напряжение входит в разрешённый рабочий диапазон.
Мощность распределяется между одновременно работающими потребителями.
Контроллер, датчики и вентиляторы получают своё требуемое напряжение.
Назначение и совместимость

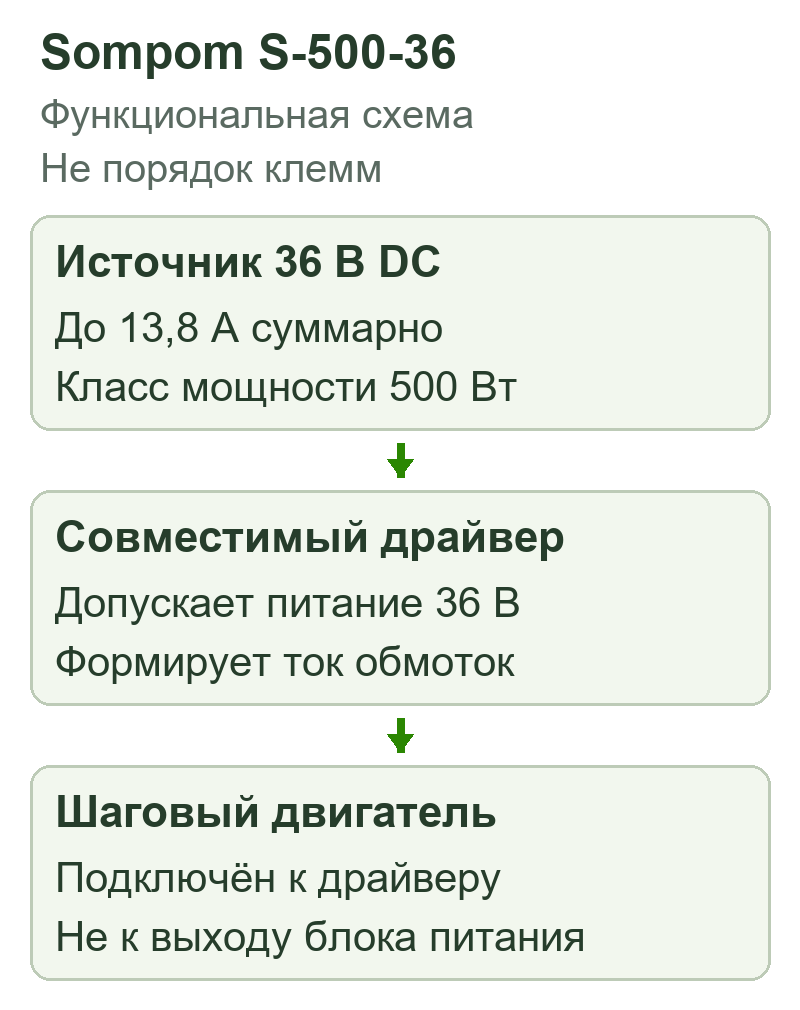

Основной сценарий — питание внешних драйверов осей небольшого ЧПУ, механизма позиционирования или другого электропривода. Источник подключается к силовому входу драйвера; сам шаговый двигатель подключают к его выходам. Драйвер формирует ток в обмотках, поэтому номинал тока фазы двигателя нельзя напрямую сравнивать с током 13,8 А на выходе блока.
Выбор 36 В имеет смысл только в пределах документации привода. Повышение напряжения относительно 24 В может помочь сохранять момент на скорости, но не гарантирует прирост на любом двигателе. Имеют значение индуктивность обмоток, настройки тока, нагрузка и ускорение механизма. Плата принтера, рассчитанная только на 24 В, напрямую к этой шине не подключается.
Основные характеристики
| Производитель / модель | Sompom / S-500-36 |
|---|---|
| Выходное напряжение | 36 В DC |
| Выходной ток | До 13,8 А |
| Класс мощности | 500 Вт; 36 × 13,8 = 496,8 Вт |
| Назначение | Силовая шина совместимых нагрузок 36 В |
| Входной диапазон | Сверить по шильдику фактически поставленного блока |
Как рассчитать нагрузку
В расчёте используйте обе границы — ток 13,8 А и мощность, соответствующую фактическому напряжению. При 36 В произведение составляет 496,8 Вт; обозначение 500 Вт округляет этот номинал. Это не дополнительный запас для перегрузки.
Например, три нагрузки, которые действительно потребляют от шины по 3 А, суммарно требуют 9 А, или 324 Вт. До номинального тока остаётся 4,8 А, однако этот остаток не подтверждает способность выдержать любой кратковременный пик. Для приводов учитывайте одновременно движущиеся оси и режим разгона, а не только потребление станка в покое.
Как развести питание станка
Питание нескольких драйверов удобно разводить отдельными линиями от распределительного узла. Так ток одного привода не проходит через входные клеммы соседнего. Каждая ветвь получает провод и защиту, подходящие её нагрузке; несколько одинаковых выходных клемм блока не увеличивают его суммарный ток.
Для логики с другим напряжением используйте отдельный источник или преобразователь с допустимым входом выше 36 В и необходимой мощностью. Общие сигнальные цепи соединяют по руководству контроллера и драйверов: защитное заземление корпуса и возврат постоянного тока выполняют разные функции.
Подключение и первый запуск
- Сверьте 36 В с допустимым входом каждого драйвера и запасом до его предельного напряжения.
- Проверьте сетевой диапазон на блоке. Если предусмотрен селектор 110/220 или 115/230 В, установите его для вашей сети до включения.
- При отключённом питании подключите PE, сетевую часть и выходы по маркировке. Закройте доступ к сетевым клеммам.
- Измерьте выход без чувствительной нагрузки, затем проверьте напряжение у драйверов во время одновременного движения осей.
Монтаж и проверка перед покупкой

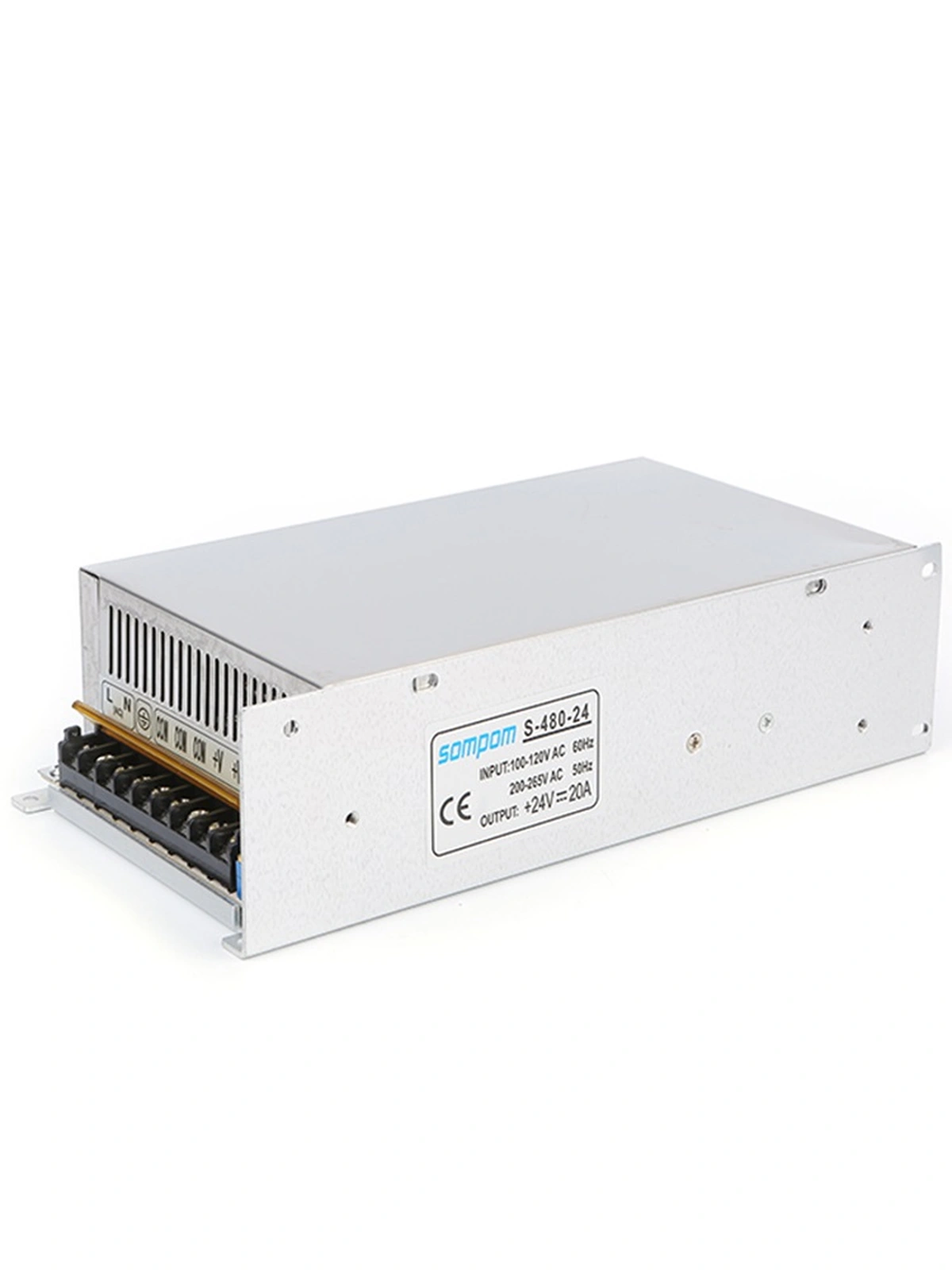

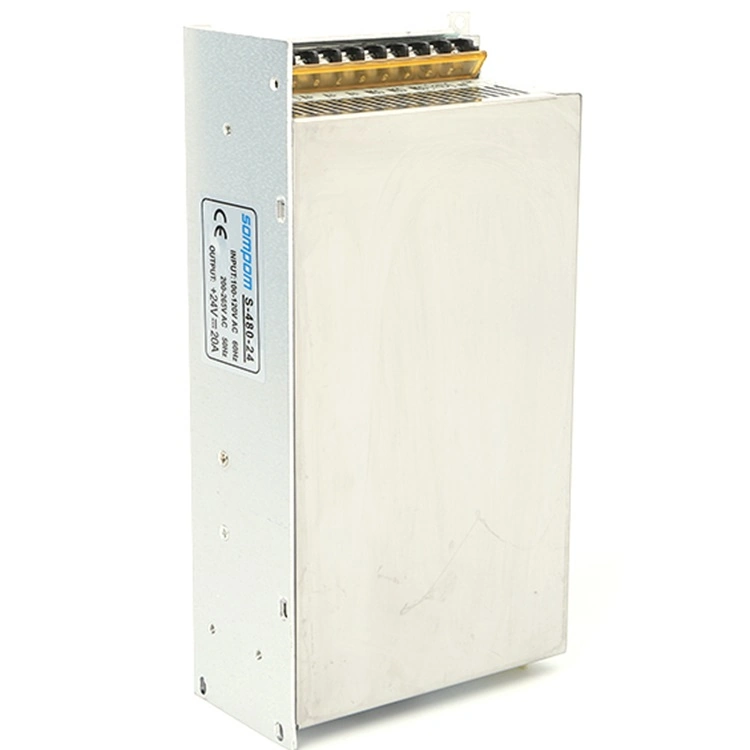

Оставьте доступ воздуха к вентиляционным отверстиям и место для проводов. Блок размещают вдали от стружки, токопроводящей пыли и источников тепла. Крепление и размеры нужно сверить с получаемым исполнением; фотография семейства не является монтажным чертежом.
При торможении двигателя напряжение DC-шины может повышаться. Допустимый запас и меры ограничения определяются руководством привода; наличие у блока большой мощности само по себе не подтверждает способность поглощать возвращаемую энергию.
Leadshine: общие принципы выбора питания для шаговых приводов. Руководство используется для пояснения работы системы, а не как паспорт Sompom.
