Sompom S-180-36
36 В DC · до 5 А · 180 Вт

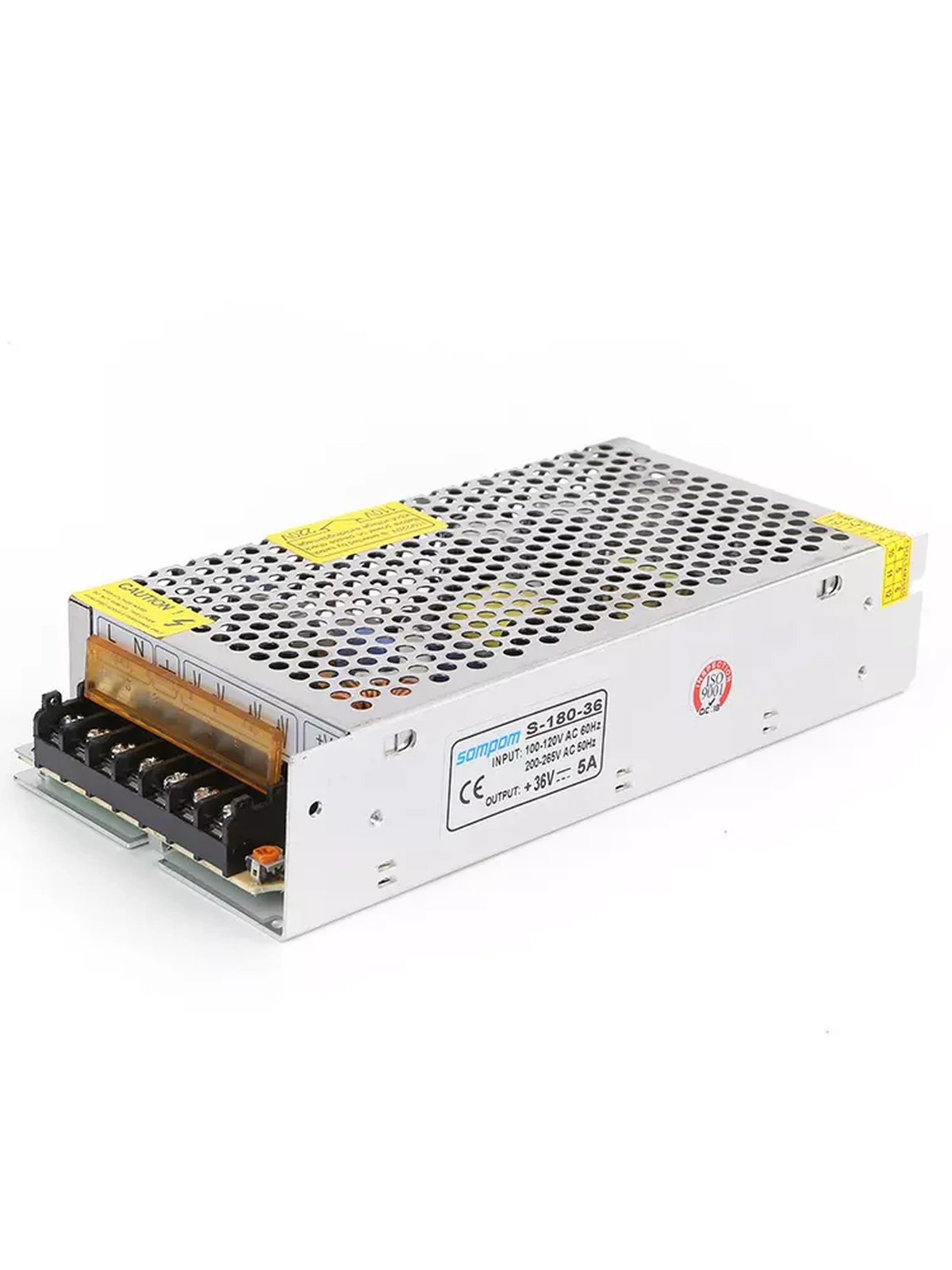

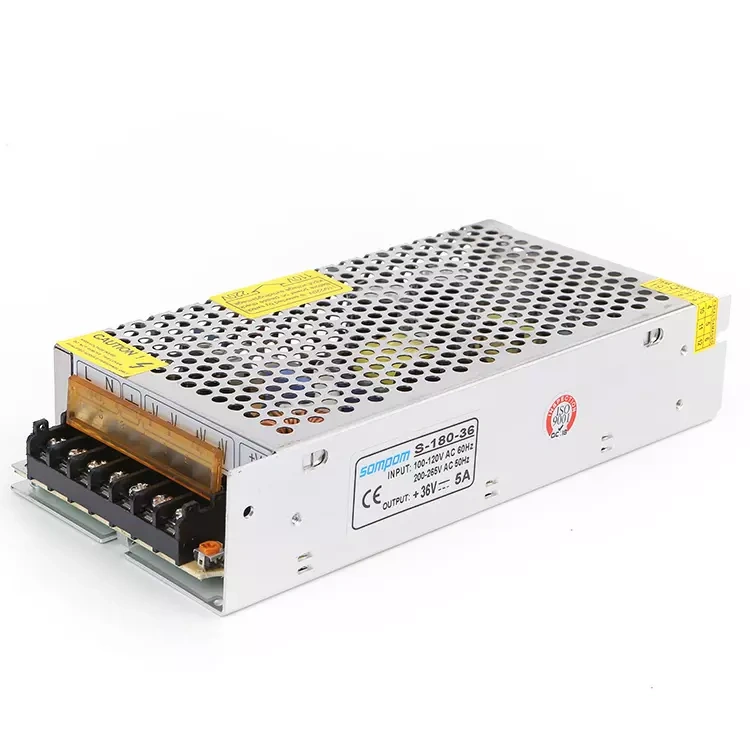

Sompom S-180-36 — импульсный блок питания с выходом 36 В постоянного тока, током до 5 А и мощностью 180 Вт. Подходит для питания совместимых драйверов шаговых двигателей, устройств автоматики и других нагрузок, которым требуется именно 36 В. Металлический корпус с вентиляционными отверстиями и винтовые клеммы рассчитаны на монтаж внутри оборудования.
Выход рассчитан на нагрузку с фиксированным напряжением 36 В. Нужный ток потребитель берёт по мере работы — значение 5 А задаёт верхний предел источника.
Для совместимых силовых драйверов и устройств автоматики.
Суммарное потребление оценивают на стороне питания.
Клеммы и перфорация требуют продуманного размещения.
Когда нужен выход 36 В
Этот номинал востребован в станочных приводах и другой автоматике с внешними драйверами. Более высокое напряжение питания может помочь драйверу поддерживать ток в обмотках на скорости, но допустимый диапазон задаёт его документация. Блок S-180-36 выбирают только после этой проверки: надпись NEMA на двигателе или наличие винтовых клемм совместимость не подтверждает.
Плату управления, дисплей и вентиляторы проверяют отдельно. Если силовой драйвер принимает 36 В, это ещё не означает, что столько же выдерживает остальная электроника станка. Для низковольтных цепей предусматривают отдельный источник либо подходящий DC/DC-преобразователь.
Основные характеристики
| Производитель / модель | Sompom S-180-36 |
|---|---|
| Тип выхода | Стабилизированное постоянное напряжение |
| Выходное напряжение | 36 В DC |
| Выходной ток | До 5 А суммарно |
| Мощность | 180 Вт; 36 В × 5 А |
| Вход по шильдику | 100–120 В AC, 60 Гц / 200–265 В AC, 50 Гц; это два диапазона |
| Подключение | Винтовые клеммы; назначение указано на корпусе |
| Исполнение | Металлический вентилируемый корпус для встраивания |

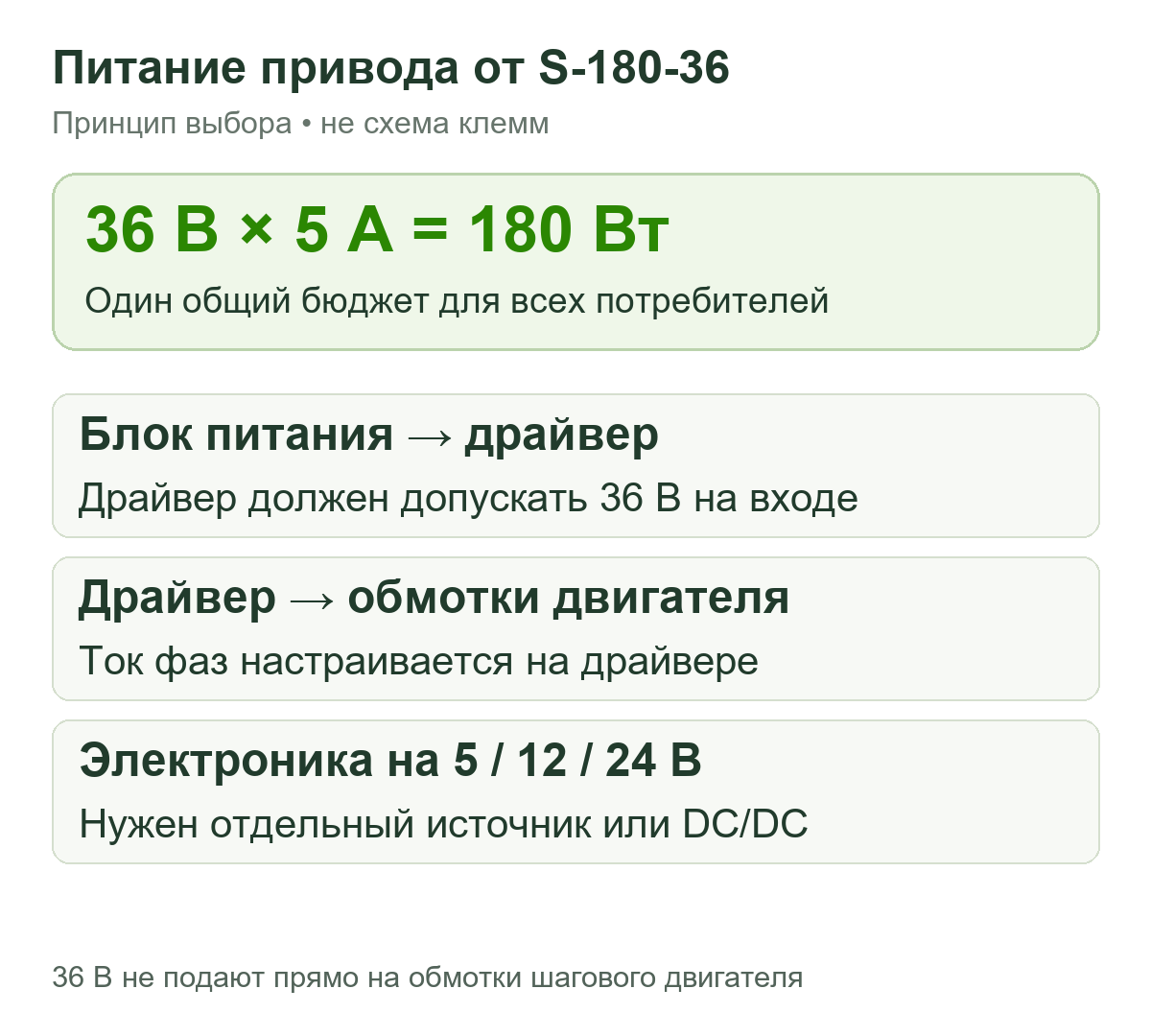

Как оценить нагрузку
Предел 5 А относится к выходу блока питания. Его нельзя сравнивать напрямую с суммой настроек фазного тока шаговых драйверов: драйвер преобразует напряжение и управляет током обмоток. Для выбора источника нужны данные о потреблении приводов от шины 36 В в вашем режиме работы.
Сложите потребление одновременно работающих устройств, учтите разгон, удержание, включение дополнительных механизмов и нагрев внутри шкафа. Не закладывайте постоянную работу впритык к 180 Вт без проверки условий охлаждения. При частом торможении привода отдельно проверьте в документации драйвера требования к защите шины от перенапряжения.
Монтаж и первый запуск
- Закрепите блок на жёстком основании. Сохраните доступ воздуха к перфорации и место для проводов у клемм.
- При отключённой сети подключите L и N к соответствующим сетевым клеммам, защитный проводник — к PE. Сетевую часть закройте от случайного касания.
- Выход подключайте по обозначениям +V и −V. Защитное заземление и минус выхода выполняют разные функции; произвольно объединять их не следует.
- Перед подключением электроники измерьте выходное напряжение. Если на блоке есть подстройка V ADJ, используйте её для точной установки номинала, а не для получения другого класса напряжения.
- Проверьте напряжение и нагрев под рабочей нагрузкой. Кабель и защиту каждой ветви выбирайте по её току, длине и условиям прокладки.
Что проверить перед покупкой
Сопоставьте напряжение питания драйвера, суммарную нагрузку, габариты места установки и расположение креплений. Размеры похожего блока серии S не гарантируют совпадения. S-180-36 не является зарядным устройством, источником тока для отдельного светодиода или готовым сетевым адаптером с вилкой: кабели, защита и размещение в корпусе являются частью проекта.
