Sompom S-480-48
48 В DC · до 10 А · клеммное подключение

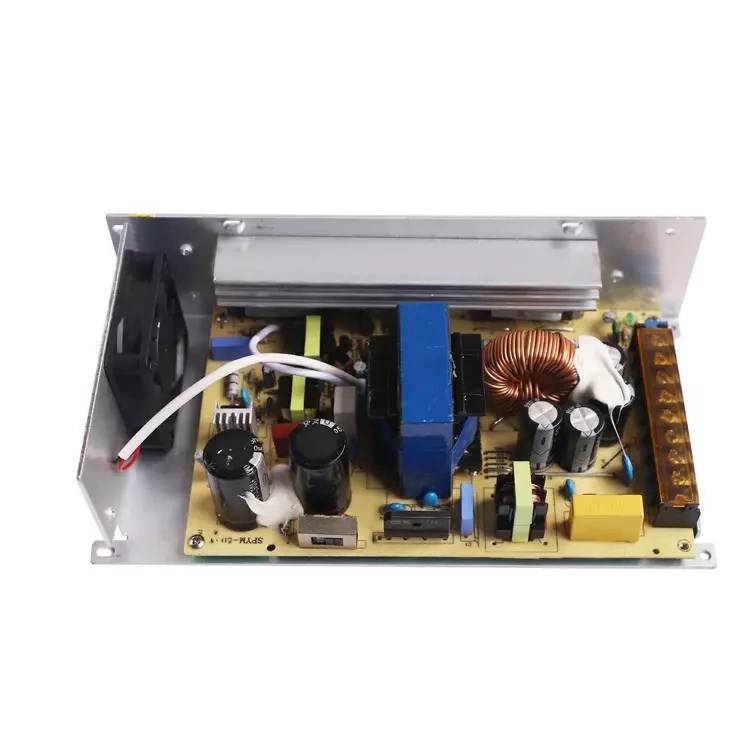

Sompom S-480-48 — источник постоянного напряжения 48 В с током до 10 А и мощностью 480 Вт. Он предназначен для питания оборудования с соответствующим входом, в том числе внешних драйверов в станках и автоматике. Один блок может обслуживать несколько потребителей, если их совместная нагрузка и динамические режимы учтены в расчёте.
Выбор источника 48 В начинается с допустимого диапазона драйвера или другого потребителя. Надпись «до 48 В» на устройстве не всегда означает, что номинальные 48 В оставляют необходимый запас по напряжению. Проверяются также выбросы и работа при торможении.
Один уровень напряжения для совместимых потребителей.
Общий ток распределяется между выходными ветвями.
Клеммное подключение внутри защищённого оборудования.
Назначение и совместимость
Модель подходит для общей силовой шины станка, где питание драйверов отделено от низковольтной логики. Платы, датчики и вентиляторы на 5, 12 или 24 В подключают через предусмотренные для них источники либо согласованные преобразователи.
Выходной ток 10 А относится к шине постоянного питания, а ток обмоток задаёт каждый драйвер. Складывать настройки фазного тока и сравнивать результат с 10 А некорректно: нужен расчёт входной мощности приводов в реальных режимах. При возвращении энергии от двигателей напряжение шины может расти; схема её ограничения выбирается по документации приводов.
Характеристики для выбора
| Производитель | Sompom |
|---|---|
| Модель / исполнение | S-480-48 |
| Выходное напряжение | 48 В DC |
| Выходной ток | До 10 А суммарно |
| Мощность по U × I | 480 Вт при номинальном напряжении |
| Подключение | Винтовые клеммы; назначение сверяют по маркировке |
| Сетевой вход | Диапазон и его выбор проверяют на конкретном блоке |
Как рассчитать нагрузку
При входной мощности двух условных нагрузок 192 Вт и 96 Вт общий ток равен 288 Вт / 48 В = 6 А. Пусковые процессы и возврат энергии при торможении проверяются дополнительно.
| Условная нагрузка | Мощность | Ток |
|---|---|---|
| Потребитель A на шине 48 В | 192 Вт | 4 А |
| Потребитель B на шине 48 В | 96 Вт | 2 А |
| Расчётная сумма | 288 Вт | 6 А |
Источник поддерживает напряжение, а фактический ток определяется потребителями. Номинальные 10 А не «подаются» в каждое устройство принудительно. При этом перегрузка блока, провода или отдельного разъёма недопустима. Не выбирайте универсальный запас в процентах вместо проверки пуска и охлаждения.

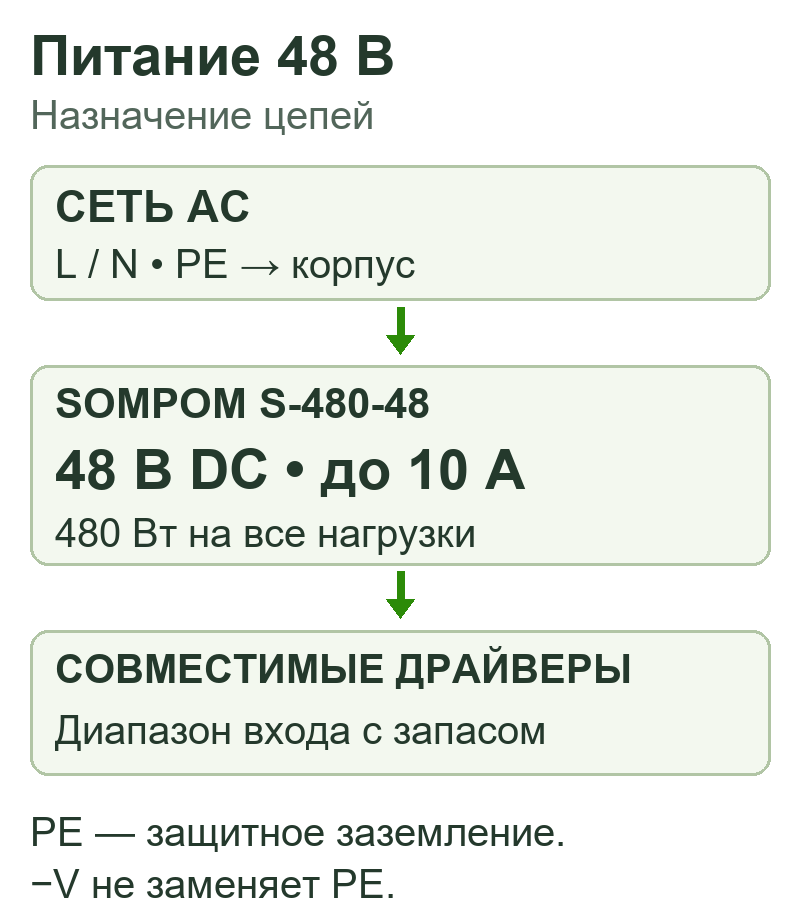

Разделение сетевой и выходной цепей
Сетевые L и N подключают только к предусмотренному входу AC. Защитный проводник PE соединяют с обозначенной клеммой заземления корпуса. Выходные V+ и V−, либо COM, относятся к постоянному питанию нагрузки. PE и минус выхода не заменяют друг друга.
Если на колодке несколько одинаковых V+ или V−, это не отдельные источники с полным номинальным током каждый. Разводку, сечение проводов, наконечники и защиту выбирают по току ветви, длине линии и условиям монтажа. Параллельную работу двух блоков для увеличения тока нельзя считать предусмотренной без документации.
Монтаж и первый запуск
- Установите блок в отсек, защищённый от стружки и случайного касания. Организуйте воздухообмен вокруг корпуса. Разбирать его для рабочего монтажа не требуется: подключение выполняют к штатным наружным клеммам.
- До подачи питания проверьте входной диапазон. Если есть переключатель 110/220 В, его положение должно соответствовать сети; переключать его под напряжением нельзя.
- Сверьте полярность выхода, качество зажимов и отсутствие оголённых жил между соседними клеммами. Сетевой монтаж поручите квалифицированному специалисту.
- Первый запуск выполняйте с защищёнными клеммами. Измерьте выход, затем проверьте напряжение у нагрузки и нагрев соединений в рабочем режиме.
- Если выход пропадает, нагрузка перезапускается или соединение перегревается, отключите питание и найдите причину. Повышение настройки напряжения и обход защиты не заменяют исправление проводки.
Что проверить перед покупкой
| Задача | Критерий выбора |
|---|---|
| Драйверы двигателей | Допустимый диапазон питания и запас относительно 48 В. |
| Общая DC-шина | Суммарная входная мощность и работа нескольких осей одновременно. |
| Низковольтные узлы | Отдельное преобразование до требуемого напряжения. |
Дополнительно проверьте место крепления и доступ к клеммам. Сетевой кабель, распределители, защита линий и переходники выбираются под проект; их наличие не предполагается по фотографии блока. Это источник напряжения, поэтому применение в качестве зарядного устройства требует отдельной согласованной схемы заряда.
