Sompom S-360-48
48 В DC · до 7,5 А · клеммное подключение

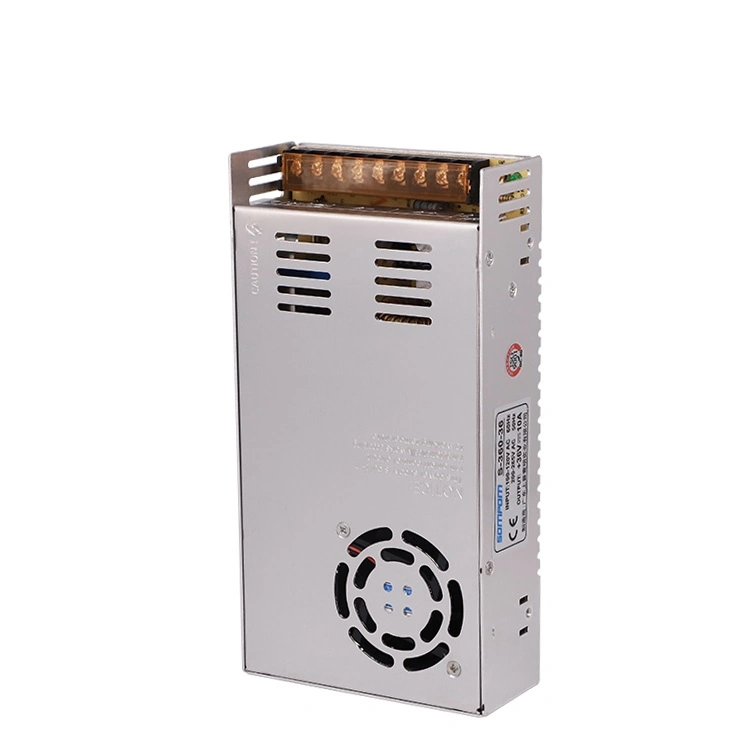

Sompom S-360-48 — источник постоянного напряжения 48 В с выходным током до 7,5 А и мощностью 360 Вт. Он подходит для оборудования с 48-вольтовой силовой шиной, включая совместимые внешние драйверы двигателей. Клеммный блок рассчитан на стационарную установку, а корпус показанного исполнения оснащён вентилятором.
Для станка такой источник выбирают вместе с приводами: проверяют допустимое напряжение драйверов, входную мощность всех осей и режимы торможения. Ток 7,5 А на выходе блока нельзя напрямую сравнивать с суммой установленных фазных токов моторов.
Один уровень напряжения для совместимых потребителей.
Общий ток распределяется между выходными ветвями.
Клеммное подключение внутри защищённого оборудования.
Назначение и совместимость
Типичный вариант применения — отдельное питание силовой части с драйверами, допускающими шину 48 В. Управляющая плата и датчики при этом могут требовать другого напряжения: это решается отдельным источником или предусмотренным преобразованием.
Источник с номиналом 48 В не является готовым PoE-инжектором. Наличие похожего напряжения не подтверждает нужную распиновку Ethernet, обнаружение устройства или согласование стандарта. Для сетевого оборудования применяйте разрешённый производителем способ подачи питания.
Характеристики для выбора
| Производитель | Sompom |
|---|---|
| Модель / исполнение | S-360-48 |
| Выходное напряжение | 48 В DC |
| Выходной ток | До 7,5 А суммарно |
| Мощность по U × I | 360 Вт при номинальном напряжении |
| Подключение | Винтовые клеммы; назначение сверяют по маркировке |
| Сетевой вход | Диапазон и его выбор проверяют на конкретном блоке |
| Габариты | 215 × 112 × 50 мм по изображению модели в галерее |
Как рассчитать нагрузку
В примере 144 Вт + 72 Вт = 216 Вт, или 4,5 А при 48 В. Это расчёт входных потребностей оборудования, не сумма токов фаз. Переходные процессы учитываются отдельно.
| Условная нагрузка | Мощность | Ток |
|---|---|---|
| Потребитель A на шине 48 В | 144 Вт | 3 А |
| Потребитель B на шине 48 В | 72 Вт | 1,5 А |
| Расчётная сумма | 216 Вт | 4,5 А |
Источник поддерживает напряжение, а фактический ток определяется потребителями. Номинальные 7,5 А не «подаются» в каждое устройство принудительно. При этом перегрузка блока, провода или отдельного разъёма недопустима. Не выбирайте универсальный запас в процентах вместо проверки пуска и охлаждения.

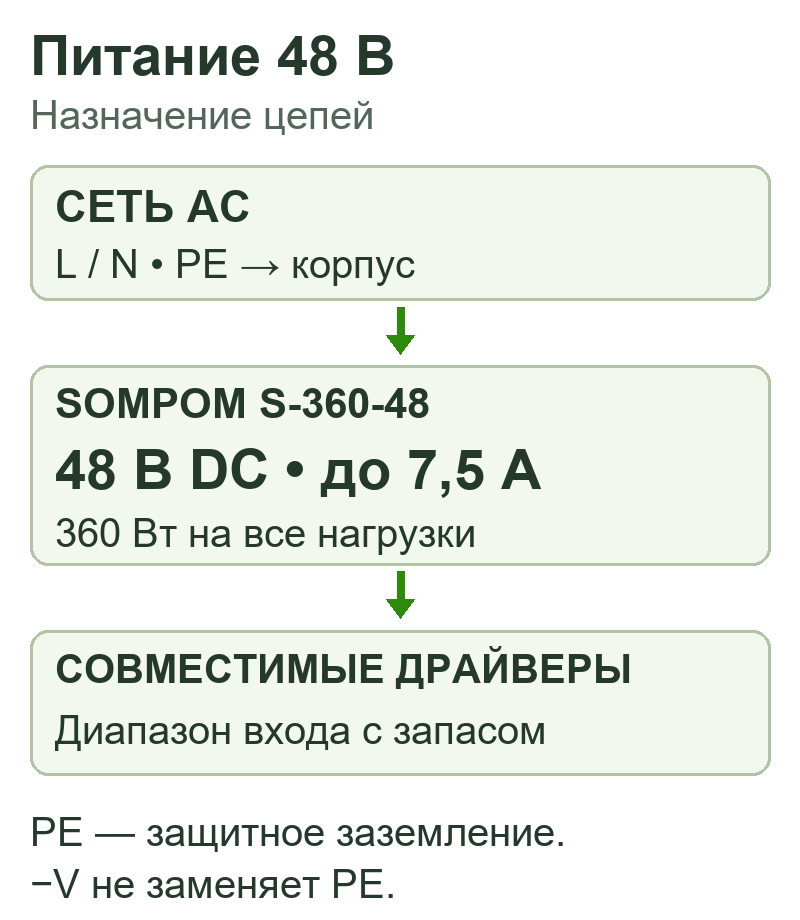

Разделение сетевой и выходной цепей
Сетевые L и N подключают только к предусмотренному входу AC. Защитный проводник PE соединяют с обозначенной клеммой заземления корпуса. Выходные V+ и V−, либо COM, относятся к постоянному питанию нагрузки. PE и минус выхода не заменяют друг друга.
Если на колодке несколько одинаковых V+ или V−, это не отдельные источники с полным номинальным током каждый. Разводку, сечение проводов, наконечники и защиту выбирают по току ветви, длине линии и условиям монтажа. Параллельную работу двух блоков для увеличения тока нельзя считать предусмотренной без документации.
Монтаж и первый запуск
- Оставьте свободными вход и выход воздушного потока. Вентилятор не позволяет закрывать блок в герметичном небольшом отсеке без теплового расчёта; режим его управления и уровень шума не следует считать известными по одному внешнему виду.
- До подачи питания проверьте входной диапазон. Если есть переключатель 110/220 В, его положение должно соответствовать сети; переключать его под напряжением нельзя.
- Сверьте полярность выхода, качество зажимов и отсутствие оголённых жил между соседними клеммами. Сетевой монтаж поручите квалифицированному специалисту.
- Первый запуск выполняйте с защищёнными клеммами. Измерьте выход, затем проверьте напряжение у нагрузки и нагрев соединений в рабочем режиме.
- Если выход пропадает, нагрузка перезапускается или соединение перегревается, отключите питание и найдите причину. Повышение настройки напряжения и обход защиты не заменяют исправление проводки.
Что проверить перед покупкой
| Задача | Критерий выбора |
|---|---|
| Драйверы станка | Рабочий диапазон с запасом выше 48 В и общая входная мощность. |
| Нагрузка с мотором | Пусковые режимы и возврат энергии в DC-шину. |
| Устройство с Ethernet | Наличие отдельного разрешённого входа питания, а не только обозначения PoE. |
Дополнительно проверьте место крепления и доступ к клеммам. Сетевой кабель, распределители, защита линий и переходники выбираются под проект; их наличие не предполагается по фотографии блока. Это источник напряжения, поэтому применение в качестве зарядного устройства требует отдельной согласованной схемы заряда.
