Sompom S-100-5
5 В DC · до 20 А · клеммное подключение
Sompom S-100-5 — источник питания 5 В для оборудования с суммарным потреблением до 20 А. Он подходит для готовых светодиодных модулей, адресной подсветки и электроники с входом 5 В, когда нужен стационарный блок с клеммным подключением. Доступные 100 Вт относятся ко всему выходу; ток каждой ветви определяется её нагрузкой.
Для низковольтной системы особенно важны сопротивление проводов и качество соединений. Даже небольшое падение напряжения заметно относительно 5 В. Мощность источника не компенсирует тонкий кабель, перегруженный разъём или длинную последовательную разводку питания.
Один уровень напряжения для совместимых потребителей.
Общий ток распределяется между выходными ветвями.
Клеммное подключение внутри защищённого оборудования.
Назначение и совместимость
Удобный сценарий — несколько 5-вольтовых узлов, питаемых отдельными линиями от общего распределения. Для адресных светодиодов расчёт ведут по документации конкретного типа и выбранному режиму яркости: одинаковое число пикселей не означает одинаковый ток для разных изделий.
Выход 5 В не является автоматически совместимым с любой цифровой платой. Вход питания 5 В, линия USB и сигнальные контакты 3,3 В — разные цепи. Проверьте разрешённый способ внешнего питания и исключите нежелательную обратную подачу через USB. Напрямую питать отдельные мощные LED-кристаллы без ограничения тока этим блоком нельзя.
Характеристики для выбора
| Производитель | Sompom |
|---|---|
| Модель / исполнение | S-100-5 |
| Выходное напряжение | 5 В DC |
| Выходной ток | До 20 А суммарно |
| Мощность по U × I | 100 Вт при номинальном напряжении |
| Подключение | Винтовые клеммы; назначение сверяют по маркировке |
| Сетевой вход | Диапазон и его выбор проверяют на конкретном блоке |

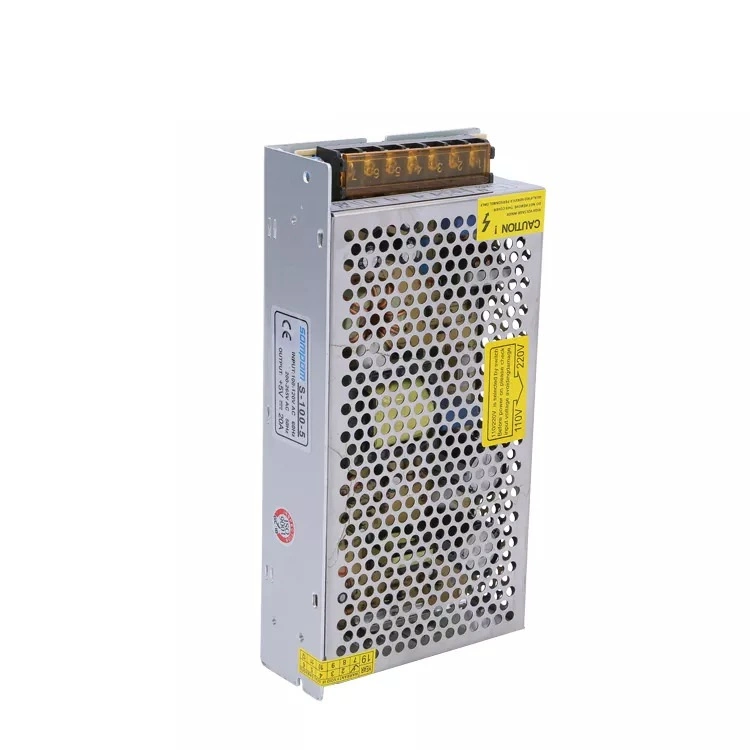

| Габариты | 199 × 97 × 42 мм по изображению модели в галерее |
Как рассчитать нагрузку
Условная нагрузка 50 Вт требует 10 А при 5 В. Если сопротивление проводов туда и обратно составляет 0,05 Ом, при 10 А падение составит 0,5 В, а нагрев линии — 5 Вт. Это пример расчёта, а не допустимое сопротивление проводки.
| Условная нагрузка | Мощность | Ток |
|---|---|---|
| Группа готовых LED-модулей 5 В | 40 Вт | 8 А |
| Контроллеры с питанием 5 В | 10 Вт | 2 А |
| Расчётная сумма | 50 Вт | 10 А |
Источник поддерживает напряжение, а фактический ток определяется потребителями. Номинальные 20 А не «подаются» в каждое устройство принудительно. При этом перегрузка блока, провода или отдельного разъёма недопустима. Не выбирайте универсальный запас в процентах вместо проверки пуска и охлаждения.
Разделение сетевой и выходной цепей

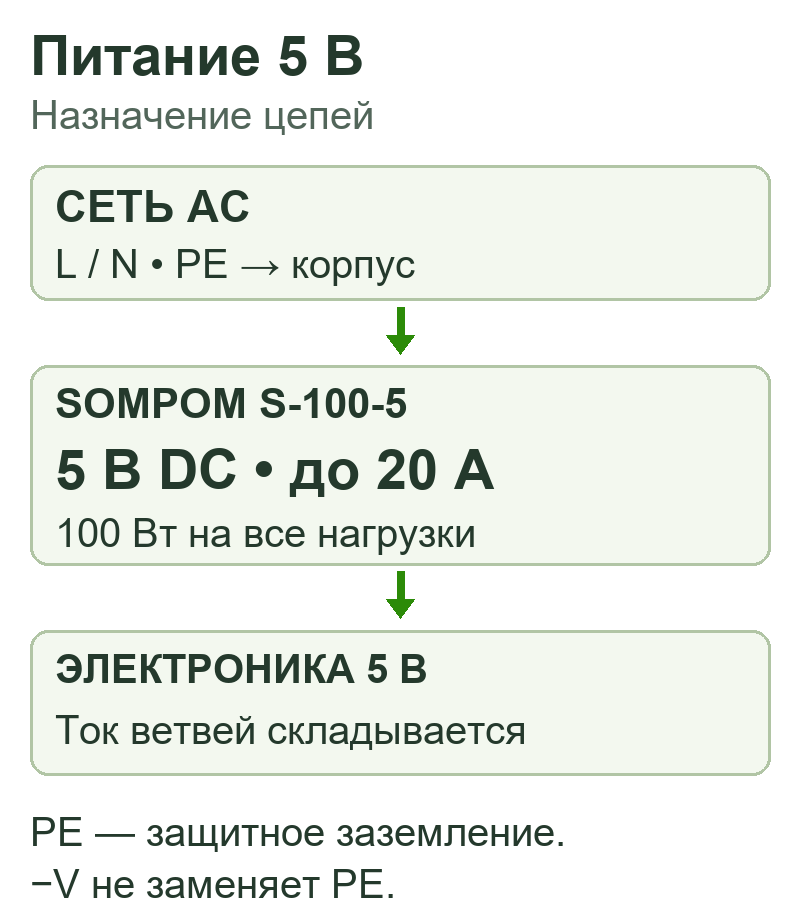

Сетевые L и N подключают только к предусмотренному входу AC. Защитный проводник PE соединяют с обозначенной клеммой заземления корпуса. Выходные V+ и V−, либо COM, относятся к постоянному питанию нагрузки. PE и минус выхода не заменяют друг друга.
Если на колодке несколько одинаковых V+ или V−, это не отдельные источники с полным номинальным током каждый. Разводку, сечение проводов, наконечники и защиту выбирают по току ветви, длине линии и условиям монтажа. Параллельную работу двух блоков для увеличения тока нельзя считать предусмотренной без документации.
Монтаж и первый запуск
- Сетевую часть разместите в защищённом отсеке. Для выходных линий предусмотрите распределение, рассчитанное на их ток: не пропускайте весь ток подсветки через маленький разъём контроллера.
- До подачи питания проверьте входной диапазон. Если есть переключатель 110/220 В, его положение должно соответствовать сети; переключать его под напряжением нельзя.
- Сверьте полярность выхода, качество зажимов и отсутствие оголённых жил между соседними клеммами. Сетевой монтаж поручите квалифицированному специалисту.
- Первый запуск выполняйте с защищёнными клеммами. Измерьте выход, затем проверьте напряжение у нагрузки и нагрев соединений в рабочем режиме.
- Если выход пропадает, нагрузка перезапускается или соединение перегревается, отключите питание и найдите причину. Повышение настройки напряжения и обход защиты не заменяют исправление проводки.
Что проверить перед покупкой
| Задача | Критерий выбора |
|---|---|
| Адресная подсветка | Напряжение и максимальное потребление конкретных пикселей. |
| Плата управления | Разрешённый вход 5 В и схема совместной работы с USB. |
| Распределение питания | Падение напряжения, ток разъёмов и защита отдельных ветвей. |
Дополнительно проверьте место крепления и доступ к клеммам. Сетевой кабель, распределители, защита линий и переходники выбираются под проект; их наличие не предполагается по фотографии блока. Это источник напряжения, поэтому применение в качестве зарядного устройства требует отдельной согласованной схемы заряда.
