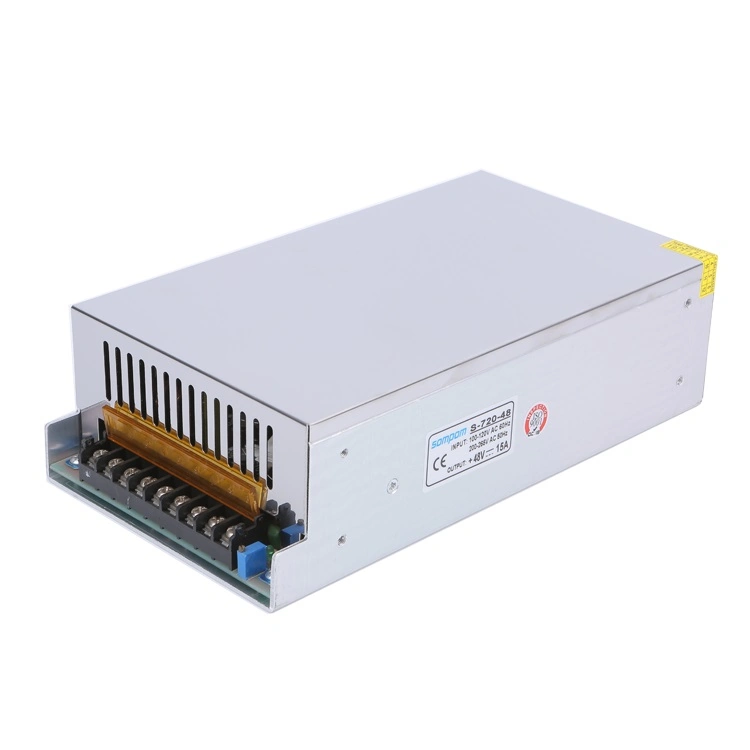

Sompom S-600-70
70 В DC · 8,5 А · 600 Вт

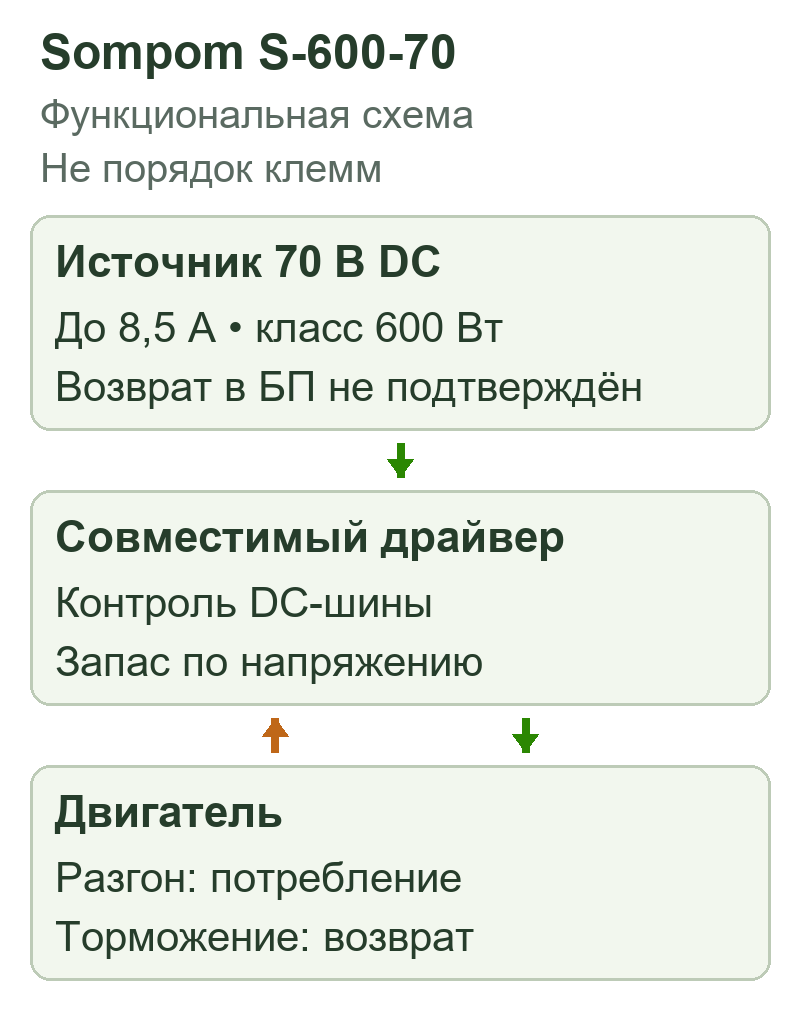

Sompom S-600-70 — источник постоянного напряжения 70 В для силовых приводов и оборудования, рассчитанного на такую шину питания. Доступный выходной ток — до 8,5 А, класс мощности — 600 Вт. При подборе драйвера нужно учитывать рабочий диапазон, запас по напряжению и энергию, которая возвращается в систему при торможении.
Эта версия предназначена для задач, где требуется именно повышенное постоянное напряжение. Она позволяет выделить силовое питание привода, сохранив отдельные низковольтные линии для контроллера, интерфейсов и периферии. Совместимость определяется паспортом подключаемого оборудования, а не только типоразмером двигателя.
Для драйверов и нагрузок с подходящим рабочим входным диапазоном.
Ток распределяется между всеми подключёнными силовыми ветвями.
Проверяются разгон, торможение и допустимые пики на DC-шине.
Назначение и совместимость
Блок может использоваться в станочной автоматике с внешними драйверами шаговых двигателей или другими приводами, для которых производитель допускает питание 70 В DC. Двигатель подключается через соответствующий драйвер. Ток, указанный для его обмоток, не является током, который вся система постоянно потребляет от источника.
Повышенное напряжение помогает току быстрее нарастать в индуктивной обмотке и может быть полезно на высоких скоростях. Однако блок 70 В не улучшает любой привод автоматически: важны мотор, драйвер и режим движения. Обычную плату управления принтером на 12/24 В, вентиляторы и датчики напрямую от такого выхода не питают.
Основные характеристики
| Производитель / модель | Sompom / S-600-70 |
|---|---|
| Выходное напряжение | 70 В DC |
| Выходной ток | До 8,5 А |
| Класс мощности | 600 Вт; 70 × 8,5 = 595 Вт |
| Применение | Совместимые приводы и нагрузки 70 В DC |
| Входной диапазон | Проверить маркировку поставленного блока |
Как рассчитать нагрузку
При номинальных 70 В и 8,5 А расчётная выходная мощность составляет 595 Вт. Обозначение 600 Вт — округлённый класс; оно не даёт оснований превысить ток 8,5 А. Суммируйте потребление одновременно работающих приводов с учётом разгона и других нагрузок этой шины.
Для условной электрической нагрузки 420 Вт ток при 70 В равен 6 А. Номинальный остаток составляет 2,5 А, но этого расчёта недостаточно для оценки торможения: ток в этот момент может менять направление. Нагрузку проверяют в полном рабочем цикле, а не только при ровном движении.
Запас по напряжению и торможение
Предельное входное напряжение драйвера должно быть выше фактического напряжения шины с учётом выбросов. Например, разница между номинальными 70 В и пределом 80 В равна всего 10 В. Это арифметический запас, а не подтверждение совместимости: окончательное решение принимают по требованиям изготовителя конкретного драйвера.
При замедлении инерционная нагрузка способна возвращать энергию через двигатель и драйвер в DC-шину. Напряжение при этом повышается. Для S-600-70 способность принимать обратную энергию не подтверждена, поэтому рассчитывать на блок как на тормозной элемент нельзя.
Способ ограничения выбирают в составе привода: допустимый профиль замедления, предусмотренная изготовителем цепь рассеивания энергии или другое согласованное решение. Тормозной резистор подключают только к предназначенной для него цепи; установка произвольного резистора параллельно выходу не заменяет её расчёт.
Подключение и первый запуск
- Сверьте допустимый DC-вход драйвера, запас до предела и требования к источнику. Совпадение числа 70 в диапазоне само по себе недостаточно.
- По шильдику установите подходящий сетевой диапазон, если блок имеет ручной селектор. Подключение выполняйте только без питания.
- Соедините защитное заземление с предусмотренной клеммой корпуса. Защитите сетевые соединения и выход 70 В от случайного касания.
- Проверьте напряжение и ток при разгоне, торможении и одновременной работе осей; пиковые значения оценивайте подходящими измерительными средствами.
Монтаж и проверка перед покупкой
Силовые ветви разводят проводами и клеммами, рассчитанными на их ток и напряжение. Для обслуживания обеспечьте доступ к отключению питания; после выключения проверяйте отсутствие напряжения перед работой. Отвод тепла, свободные вентиляционные отверстия и отсутствие металлической пыли важны при длительной нагрузке.
Блок не заменяет зарядное устройство или лабораторный источник с задаваемым током. Параллельное объединение его выхода с другим источником требует отдельного подтверждения производителя.
