RH · термопредохранитель 125 °C
Керамический корпус · маркировка 250 V / 15 A
Керамический термопредохранитель RH с маркировкой 125 °C, 250 V и 15 A предназначен для дополнительного аварийного отключения нагревателя стола. При перегреве он необратимо размыкает электрическую цепь и требует замены. Для применения в Voron 2.4 или другой сборке нужно согласовать его температурный порог, электрические условия и способ теплового контакта со столом.
Дополняет контроль температуры; после срабатывания заменяется.
После перегрева цепь остаётся разомкнутой.
Корпус должен контролировать сам защищаемый узел.
Работает вместе с термистором и управлением нагрева.
Что делает RH и что означают надписи
| Назначение | Дополнительное одноразовое отключение при перегреве |
|---|---|
| Температурная маркировка | 125 °C |
| Электрическая маркировка | 250 V, 15 A — нанесены на корпус |
| Корпус | Плоский керамический, с монтажным отверстием |
| Выводы | Два изолированных провода |
| После срабатывания | Цепь остаётся разомкнутой; восстановление заменой элемента |
RH не выдаёт значение температуры контроллеру и не регулирует нагрев по заданной уставке. Его включают последовательно с нагревателем как отдельный аварийный барьер. Штатный термистор, управление через SSR или другой подходящий ключ и программный контроль температуры продолжают работать независимо.
125 °C — температурное обозначение элемента, а не гарантированная точная отсечка поверхности печати на этой отметке. На момент отключения влияют нагрев самого корпуса, тепловой контакт и скорость роста температуры. Для данной позиции не подтверждены паспортный допуск срабатывания и допустимая длительная температура удержания.
Электрическое включение и тепловой контакт
Правильно включённый термопредохранитель разрывает ток нагревателя даже тогда, когда управляющий ключ остался замкнут. Если поставить его только в низковольтную управляющую цепь SSR, такой независимый разрыв силовой цепи не получится.
Сам корпус должен получать тепло от защищаемого узла. Свободно висящий рядом элемент реагирует на воздух и может запоздать относительно перегрева стола. Монтажное отверстие позволяет закрепить корпус, но размер крепежа, прижим и место выбирают по конструкции стола, не раскалывая керамику.

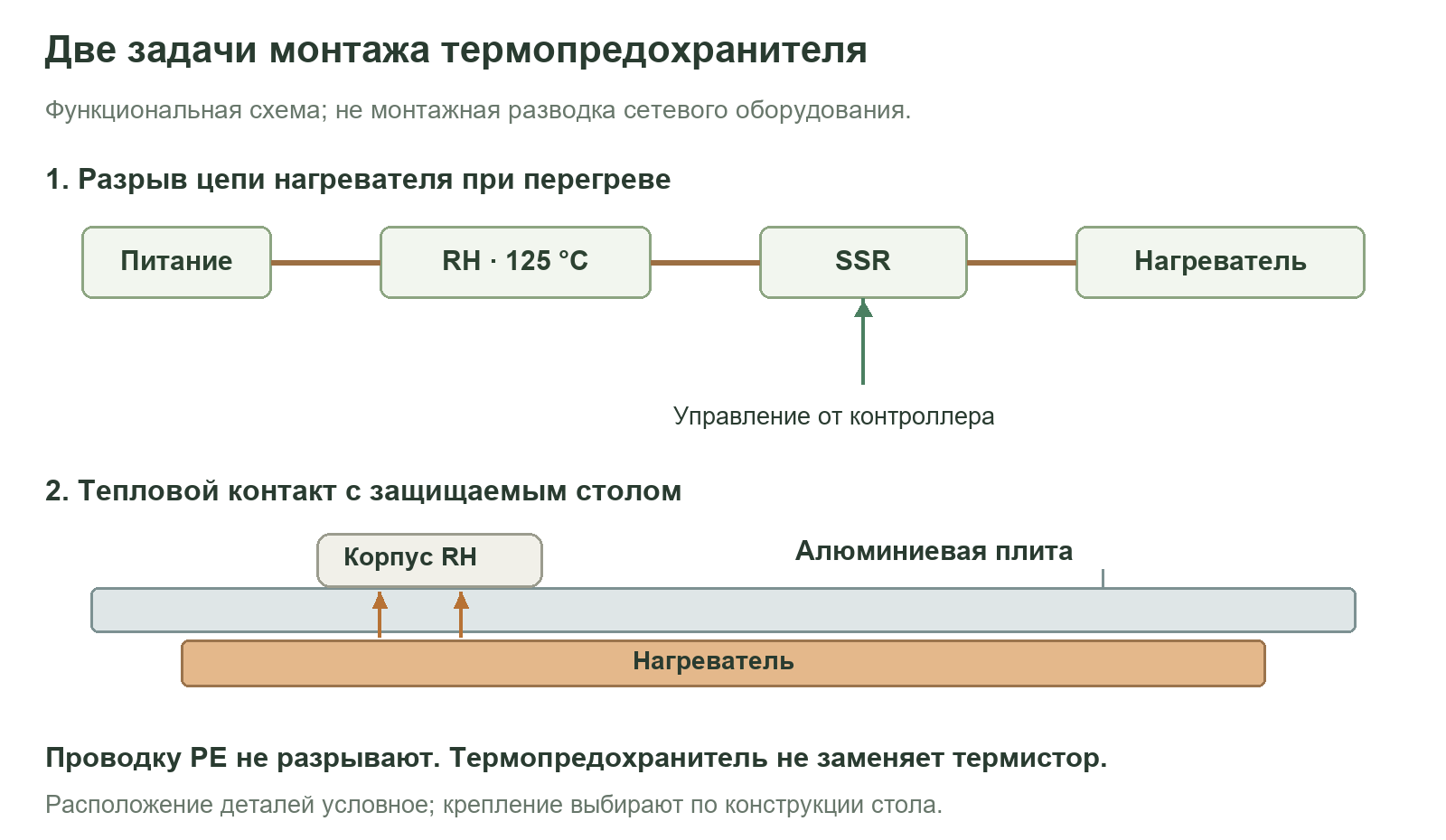

В сетевом столе защитное заземление металлической плиты сохраняют непрерывным: термопредохранитель в провод PE не устанавливают. Схема показывает принцип и не заменяет проект сетевой проводки, подбор изоляции, разъёмов и защиты от короткого замыкания.
Подбор для Voron и других столов
Документация Voron рекомендует дополнительный термопредохранитель в цепи нагревателя, поскольку неисправный SSR может остаться замкнутым. Однако название Voron 2.4 в карточке не определяет мощность, напряжение или тепловую конструкцию каждого конкретного стола.
Порог 125 °C выбирают с учётом нормальной температуры корпуса предохранителя, а не только уставки на экране. Температура снизу плиты, возле нагревателя и на поверхности печати различается. Без подтверждённого параметра удержания нельзя обещать длительную работу рядом с порогом срабатывания или универсальный запас для режима стола 110 °C.
Маркировка 250 V / 15 A также не означает совместимость с любым нагревателем. Нужно учитывать род тока, напряжение, характер нагрузки, условия размыкания и допустимый ток проводов и соединений. Номинал для переменного тока не следует автоматически переносить на постоянный. Токовая маркировка не делает RH заменой обычному предохранителю от короткого замыкания.
Монтаж и обслуживание
- Полностью обесточьте принтер и дождитесь остывания. Для сетевого стола отключения команды нагрева недостаточно: оборудование отсоединяют от сети.
- Проверьте маркировку, целостность керамики и проводов. До установки исправный холодный элемент должен проводить ток; проверку выполняют мультиметром в обесточенной цепи.
- Закрепите корпус с надёжным тепловым контактом. Провода разгрузите от натяжения и защитите от перетирания и горячих кромок.
- Выполните соединения способом, рассчитанным на требуемый ток и температуру. Не перегревайте корпус при пайке; при отсутствии режима пайки предпочтителен подходящий обжим.
- После проверки проводки выполните контролируемый штатный нагрев. Не проверяйте одноразовый элемент намеренным перегревом: после срабатывания он непригоден для дальнейшей защиты.
Если цепь отключилась, сначала установите причину: состояние SSR, датчика температуры, его крепления и проводки. Не шунтируйте RH и не ставьте более высокий температурный номинал для обхода повторного срабатывания.
Перед покупкой

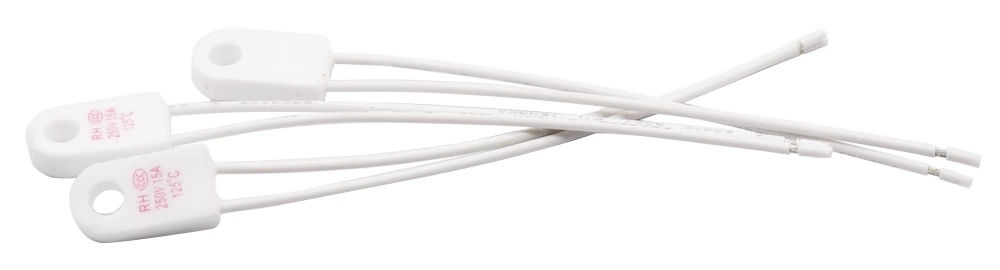

Сверьте маркировку 125 °C, электрические требования нагревателя и место крепления. На обзорном фото показано несколько экземпляров для иллюстрации формы; количество на фотографии не определяет комплект поставки.
Официальное руководство Voron по электропроводке описывает роль термопредохранителя, качество SSR и заземление сетевого стола. Точный электрический и температурный режим выбранного элемента следует подтверждать для своей сборки.
