Mellow NF PT1000 · DuPont
Кабель 1 м • заявленный предел 450 °C
Mellow NF PT1000 — платиновый датчик температуры в металлической капсуле для совместимого хотэнда. Исполнение этой позиции предусматривает кабель длиной 1 м и соединение DuPont. Датчик выбирают под вход с поддержкой PT1000 и подходящее посадочное место нагревательного блока.
Для согласованного измерительного входа и подходящего гнезда хотэнда. Кабельное исполнение проверяют вместе с посадкой капсулы.
Сопротивление увеличивается при нагреве.
Исполнение карточки с соединением DuPont.
Вход и настройки подбирают совместно.
Для какого узла подходит

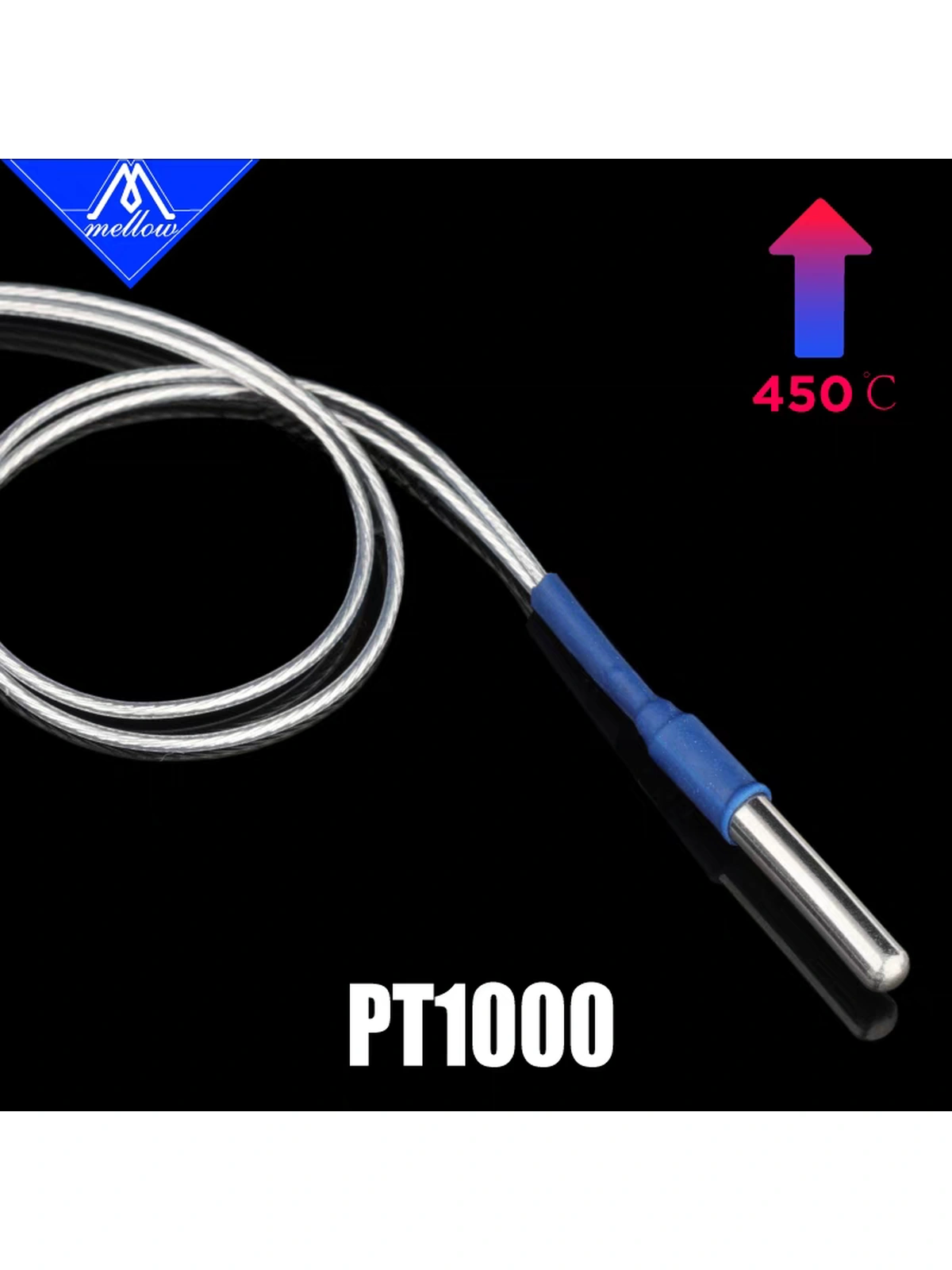

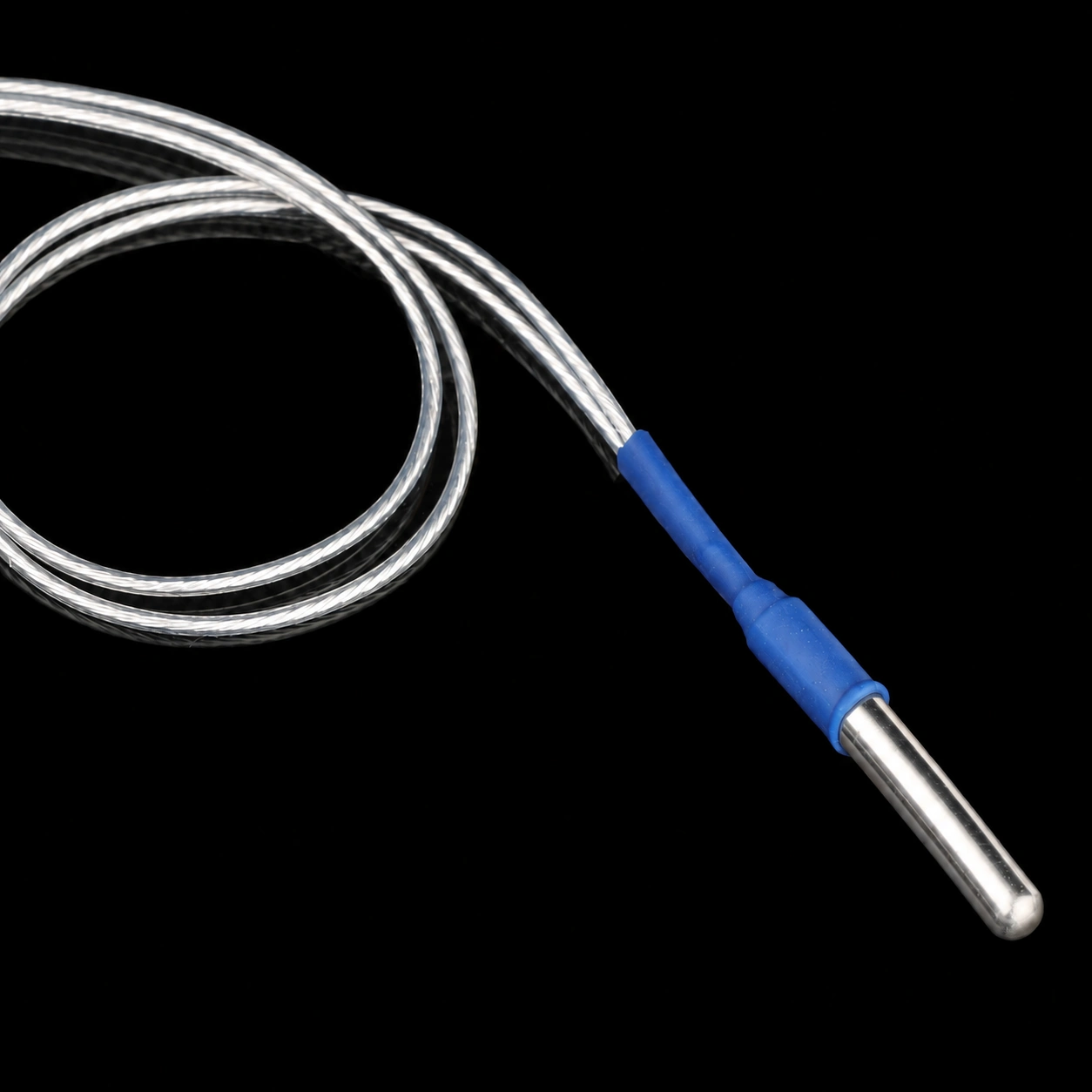

Капсула предназначена для установки в гнездо нагревательного блока с механической фиксацией. На фотографии показано исполнение с синей защитной муфтой у выхода кабеля. При подборе сравните форму капсулы, глубину посадки и место прижима: совместимость определяется этими деталями, а не только названием семейства V6 или Volcano.
PT1000 относится к платиновым термосопротивлениям: при 0 °C номинальное сопротивление составляет 1000 Ом, при нагреве оно увеличивается. Несмотря на слово «термистор» в торговом названии, это не NTC 100 кОм и не датчик с коэффициентом B3950.
| Производитель и обозначение позиции | Mellow NF PT1000 |
|---|---|
| Принцип | Платиновый RTD, положительный температурный коэффициент |
| Опорный номинал | 1000 Ом при 0 °C |
| Исполнение | Металлическая капсула, двухпроводное соединение |
| Кабель позиции | 1 м |
| Соединение | DuPont по исполнению карточки |
| Заявленный верхний предел | 450 °C; режим зависит от готовой сборки и хотэнда |
Класс точности и допустимая температура каждого участка проводки для этой поставки не заданы. Предел 450 °C не означает, что весь метровый кабель, муфту или разъём можно поместить в горячую зону.
Когда можно обойтись без отдельного преобразователя

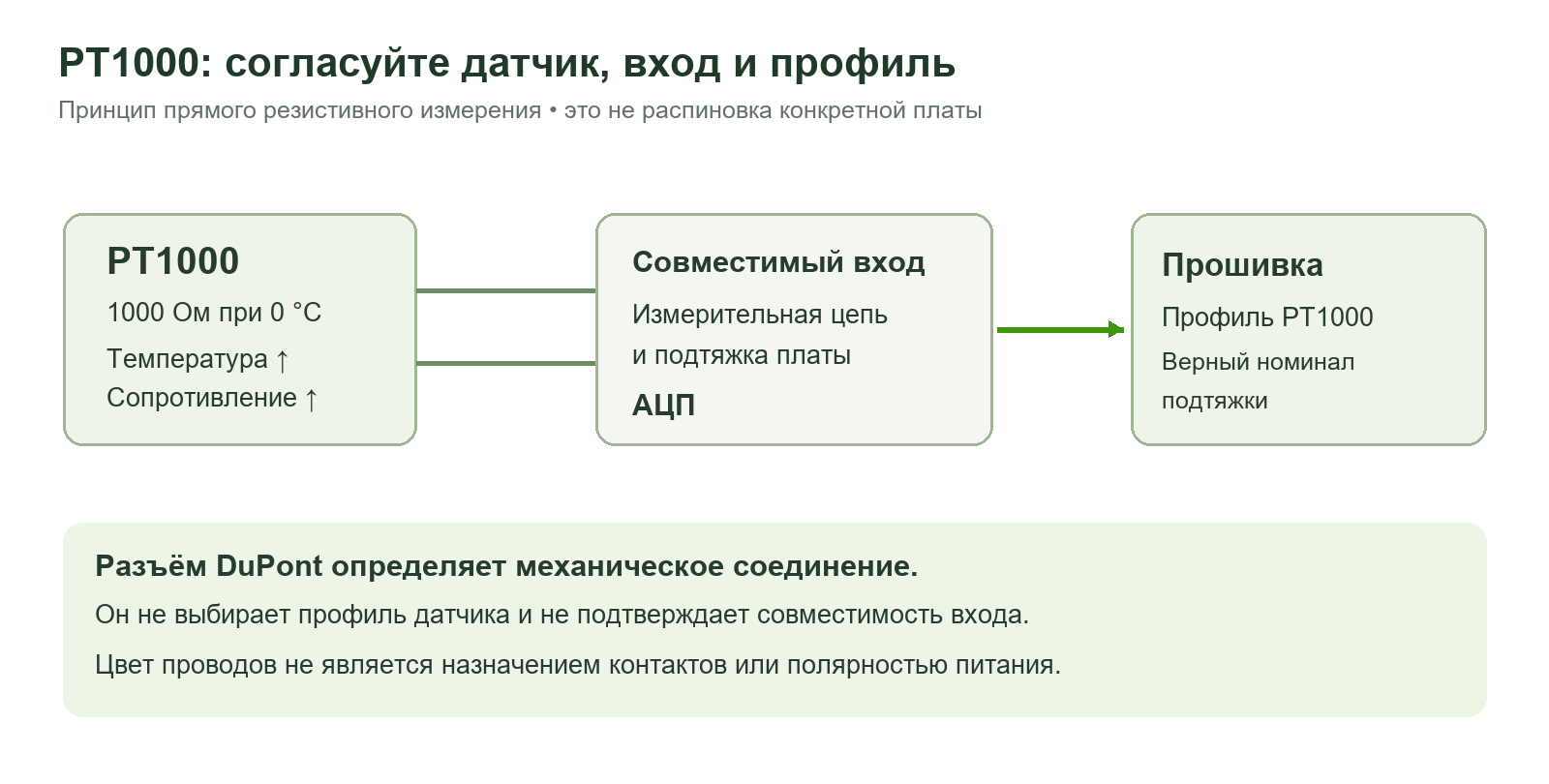

PT1000 может работать непосредственно с резистивным температурным входом, если его электрическая схема и прошивка поддерживают этот датчик. Это позволяет обойтись без отдельного усилителя в подходящей системе. Такое подключение нельзя автоматически обещать для любой платы, где есть двухконтактный вход температуры.
Резистор подтяжки участвует в преобразовании сопротивления в температуру. Указывать в прошивке 4,7 кОм следует только тогда, когда это соответствует входу платы. Замена резистора на другой номинал требует понимания схемы и не является обязательным действием при каждой установке PT1000.
Два вывода самого платинового элемента не имеют полярности питания. При этом разъём необходимо соединять с правильным измерительным входом. Красный или чёрный провод в кабельном исполнении не означает разрешение подключить его к силовому выходу нагревателя.
Настройка и проверка показаний
Для прямого подключения в Klipper выбирают sensor_type: PT1000, фактический sensor_pin и соответствующий плате pullup_resistor. У Marlin таблица 1047 относится к PT1000 с подтяжкой 4,7 кОм. Для внешнего преобразователя используют конфигурацию этого преобразователя, а не прямого аналогового входа.
После замены NTC на PT1000 старый профиль необходимо изменить. Верная температура холодного узла — начальная проверка; для ответственных высокотемпературных режимов показания сверяют и в рабочем диапазоне. Настройка PID управляет нагревом, но не исправляет неправильный тип датчика или сопротивление подтяжки.
Сопротивление кабеля и переходных контактов добавляется к результату двухпроводного измерения. Избегайте ненужных удлинений, неустойчивых соединений и натяжения разъёма при движении головы.
Монтаж без нагрузки на выводы
Работайте с остывшим и обесточенным принтером. Капсула должна удерживаться в предназначенном гнезде без смятия корпуса; фиксатор не должен пережимать муфту и проводку. При разборке сначала освободите крепление и только затем извлекайте датчик.
Проложите кабель с запасом на полный ход механизма и закрепите жгут отдельно от датчика. DuPont-соединение размещают вне горячей зоны так, чтобы кабель не вытягивал контакт из корпуса. Проверьте контакт и тепловую связь капсулы с блоком до запуска.
Первый нагрев выполняют под наблюдением. При скачках температуры, ошибке входа или отсутствии реакции остановите нагрев и проверьте сборку. Защиту от ошибки нагрева оставляют активной. Для настройки доступны описание PT1000 в Klipper и проверки температуры и нагрева.
