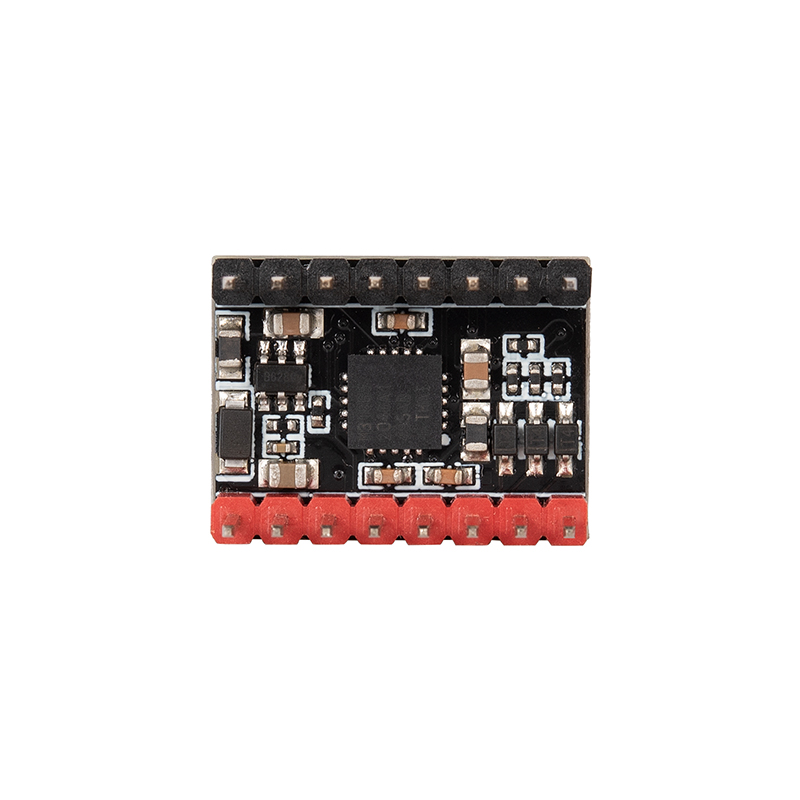

Модуль датчика температуры BIGTREETECH BTT MAX31865 V2.0.1 PT100/1000

Для точного измерения температуры в 3D‑принтерах этот модуль использует специализированный АЦП MAX31865 и напрямую работает с датчиками PT100 и PT1000. Интерфейс SPI обеспечивает стабильное и быстрое считывание без шумов, а форм‑фактор модуля драйвера шагового двигателя позволяет установить плату в свободный слот драйвера на совместимой материнской плате BIGTREETECH, не занимая разъёмы термисторов.

Реальные преимущества в эксплуатации — поддержка 2‑, 3‑ и 4‑проводных подключений RTD для повышения точности и компенсации сопротивления проводов, а также работа как с PT100, так и с PT1000 без внешних усилителей. Для выбора типа датчика и схемы подключения используются DIP‑переключатели, а в прошивке доступны предустановленные параметры калибровки под 100/1000 Ом и эталон 430/4300 Ом, что ускоряет ввод в работу.

Чем отличается от типичных решений: в отличие от входов под термисторы или модулей для термопар, эта плата заточена именно под платиновые RTD (PT100/1000) и подключается через SPI, предлагая более высокую точность измерения и устойчивость к электропомехам. Благодаря совместимости с платами BIGTREETECH в SPI‑режиме (например, линейки SKR и Octopus) модуль легко интегрируется без доработок проводки — достаточно включить соответствующий датчик в прошивке.

Расширенное описание и применение: модуль обеспечивает высокую повторяемость показаний в динамических режимах печати (разгон/торможение осей, обдув, колебания напряжения), где обычные термисторы часто «шумят». Он подходит для контроля температуры хотэнда, стола, камеры и узлов с повышенными требованиями к стабильности, например при печати инженерными пластиками (PA, PC, PEEK‑подобные). Дельта‑сигма преобразование MAX31865 и цифровая передача по SPI позволяют минимизировать влияние длинных кабелей и внешних наводок.

Интеграция и настройка: установка не требует модификации проводки — достаточно занять свободный слот под драйвер и подключить RTD по выбранной схеме (2/3/4 провода). В прошивках Marlin и Klipper модуль выбирается как MAX31865 с указанием сопротивления датчика и эталонного резистора; калибровка сводится к установке соответствующих значений и проверке по опорным температурам. Для длинных линий связи рекомендуется 3‑ или 4‑проводная схема — она компенсирует сопротивление проводов и повышает точность.

Надёжность и защита: аппаратные функции контроля обрыва/короткого замыкания RTD помогают быстро диагностировать неисправности датчика или проводки. Питание логики 3.3–5 В (VCCIO) упрощает подключение к широкому спектру плат BIGTREETECH, а сам форм‑фактор модуля драйвера обеспечивает аккуратный монтаж без самодельных креплений.

Для кого этот модуль: энтузиасты и профессионалы, которым важны точные и стабильные измерения при высоких температурах, быстрый отклик системы нагрева, корректная ПИД‑настройка и предсказуемое качество поверхности на сложных материалах.
