Металлическая кнопка 16 мм
Красная подсветка 12–24 В · съёмный проводной жгут
Металлическая кнопка для установки в отверстие диаметром 16 мм. Красная подсветка рассчитана на 12–24 В, а комплектный проводной жгут со съёмным разъёмом упрощает подключение к панели управления. Подходит для пользовательских пультов, приборных корпусов и стендов с отдельно подобранной электрической схемой.

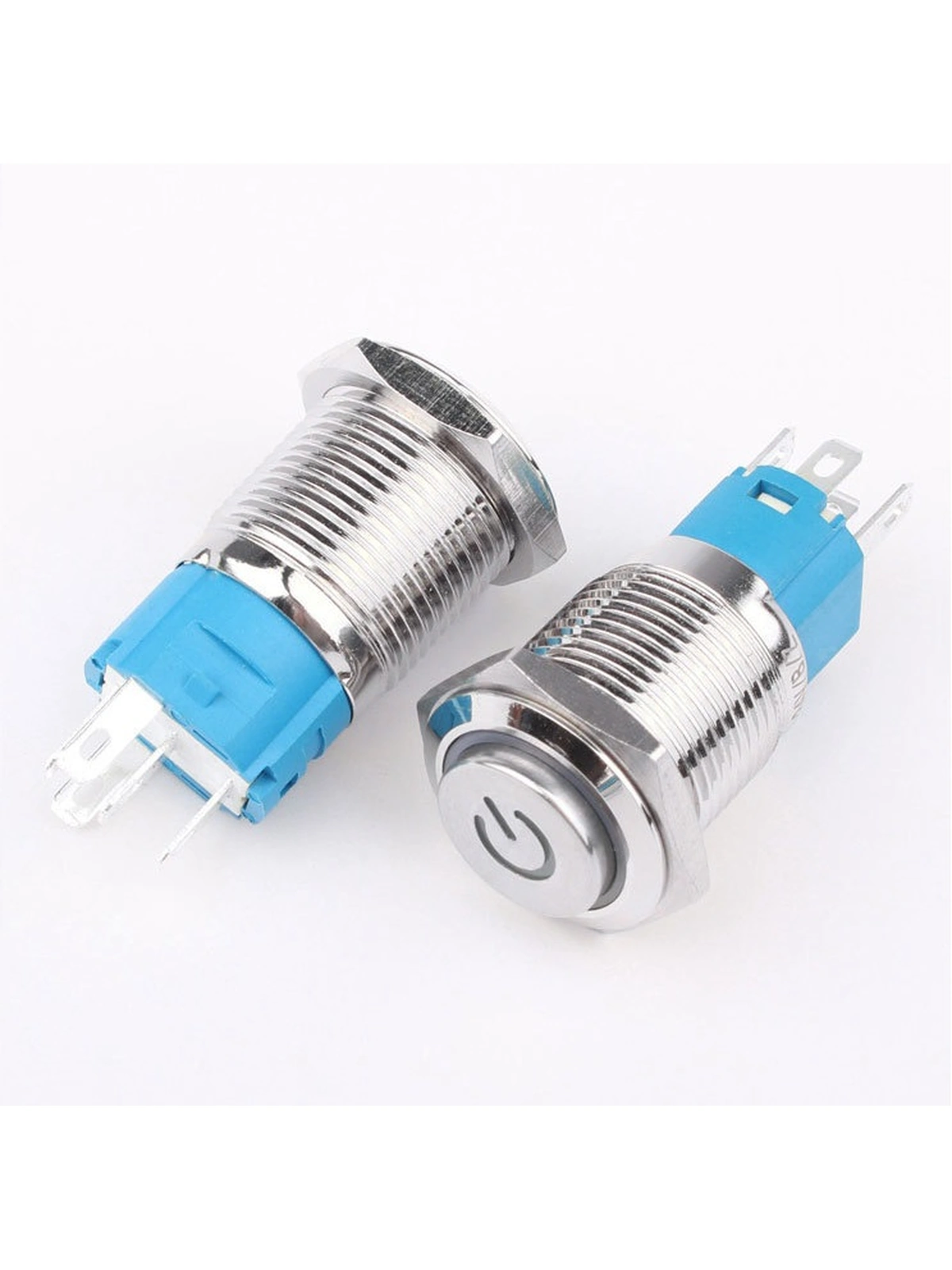

На лицевой части — символ питания и световое кольцо. Резьбовой корпус закрепляется гайкой, поэтому кнопка устанавливается непосредственно в подготовленную панель.
Подсветку можно использовать для обозначения места кнопки или состояния устройства: это определяется схемой подключения. Само свечение не подтверждает, что подключённая нагрузка действительно работает.

Резьбовой корпус и крепёжная гайка.
Для обозначения кнопки или состояния.
Удобный доступ при сборке корпуса.
Основные особенности
| Исполнение | Металлическая панельная кнопка |
|---|---|
| Монтажный диаметр | 16 мм |
| Подсветка | Красная, 12–24 В |
| Подключение | Съёмный разъём с пятью проводами |
| Крепление | Резьбовой корпус и гайка |
| Область применения | Органы управления и индикации в корпусе устройства |
Что учитывать при подключении

Параметр 12–24 В относится к подсветке. Он не задаёт допустимый ток контактов и не означает, что через кнопку можно напрямую включать любую нагрузку этого напряжения. Для двигателя, нагревателя или другого мощного потребителя подбирают отдельное реле либо управляющий модуль по характеру нагрузки.
Назначение проводов определяют по маркировке конкретного изделия и проверяют до подключения питания. Нельзя переносить цветовую распиновку с внешне похожей кнопки. Контактную группу проверяют мультиметром в обесточенном состоянии, отдельно от цепи подсветки.
Если кнопка используется с микроконтроллером, к его входу подключают подходящую контактную цепь. Напряжение питания подсветки 12–24 В не подают на логический вход 3,3 или 5 В.
Монтаж в панель
- Подготовьте отверстие 16 мм, удалите заусенцы и проверьте посадку корпуса.
- Учтите место за панелью: нужен доступ к гайке, разъёму и проводам без резких перегибов.
- Установите кнопку и закрепите гайкой. Не допускайте проворачивания жгута вместе с корпусом.
- Зафиксируйте проводку так, чтобы натяжение кабеля не передавалось на разъём.
- Проверьте работу контактов и индикации до окончательной сборки корпуса.
Допустимую толщину панели определяют по свободной длине резьбы и применяемым уплотнениям. Диаметр посадки не заменяет проверку глубины установки и наружных размеров лицевой части.
Режим нажатия и условия эксплуатации
Для выбранного сценария важно проверить поведение контактов после отпускания: кратковременная команда и фиксируемое включение требуют разных алгоритмов управления. До монтажа убедитесь, что конкретный экземпляр выполняет нужную функцию, а контроллер правильно реагирует на его состояния.
При установке во влажной среде учитывают защиту всей сборки: лицевой части, отверстия в панели, заднего разъёма и вводов кабеля. Не следует считать съёмный жгут герметичным или использовать кнопку под водой без подтверждённого класса защиты.
Это орган обычного управления. Для аварийного останова оборудования требуется специально предназначенное для этой функции устройство с соответствующей контактной системой.
