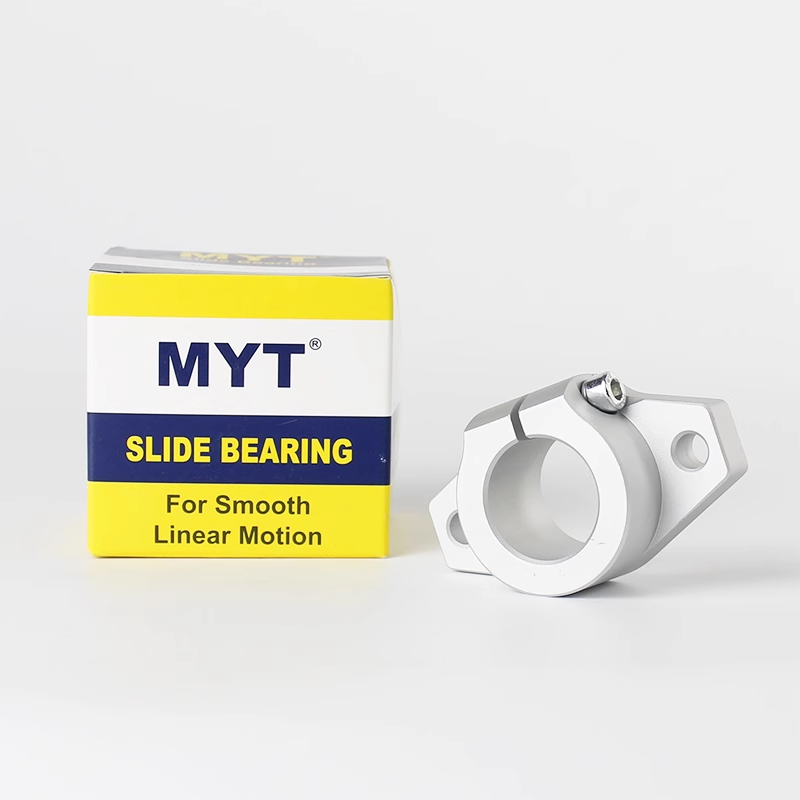

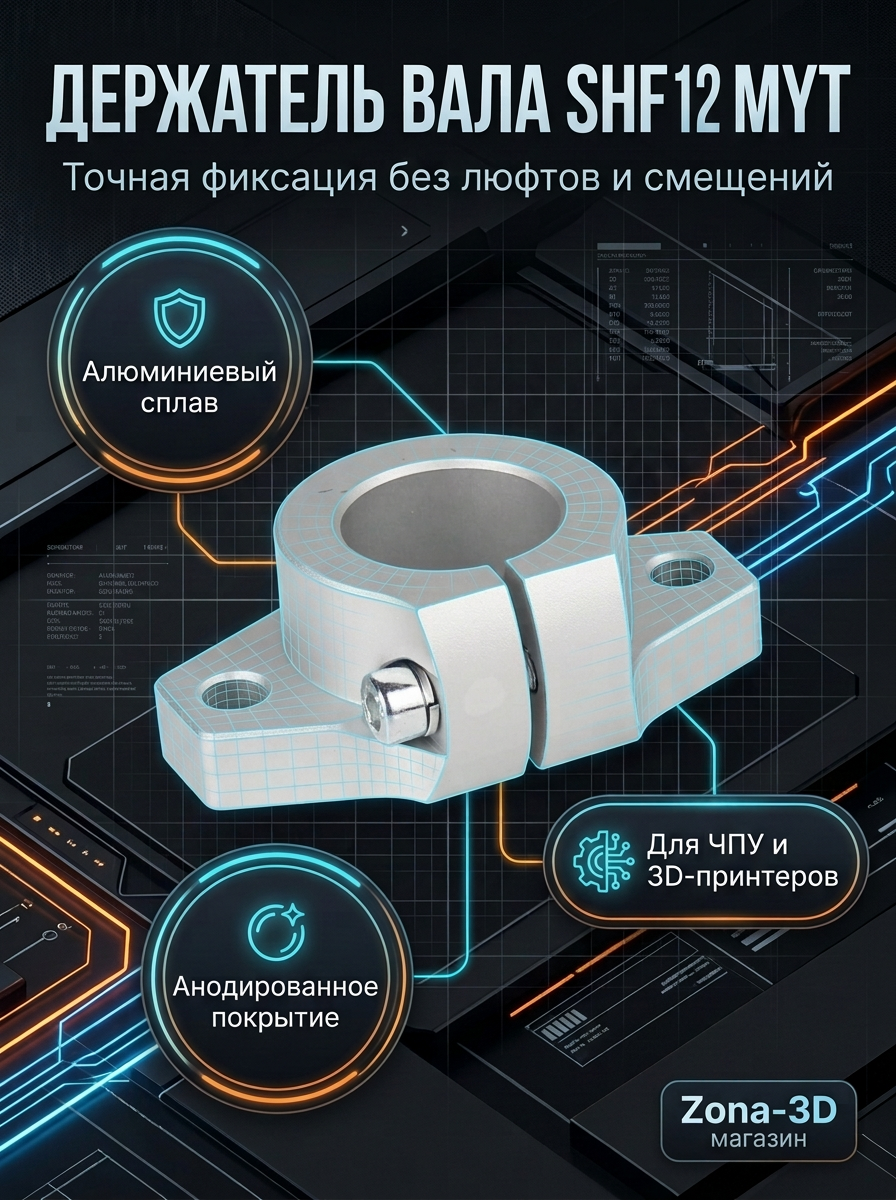

Держатель вала SHF12 MYT

Компактная фланцевая опора для линейного вала 12 мм

Решение для точной фиксации гладкого вала с быстрым монтажом: хомутная стяжка надёжно прижимает вал, а стандартные монтажные отверстия упрощают установку на базовую плиту или профиль. Геометрия корпуса рассчитана под распространённые требования по габаритам: общая длина 47 мм и высота 28 мм обеспечивают совместимость с большинством линейных узлов и кареток, где важны компактность и жёсткость узла крепления.

В отличие от моделей на меньший диаметр вала (например, 10 мм), эта опора рассчитана на более высокие нагрузки и меньший прогиб при той же длине пролёта; по сравнению с версиями на 16 мм сохраняет умеренный вес и размеры, что удобно для настольных станков, 3D‑принтеров и лёгких порталов. Конструктив с раздельными крепёжными и стяжными болтами позволяет независимо выставлять вал и фиксировать его без смещения.

Опора оптимально подходит для построения осей X/Y/Z в ЧПУ, 3D‑принтерах, тестовых стендах, транспортёрах и автоматизированных установках, где требуется точная базировка и быстрая замена вала. Широкая плоскость основания повышает устойчивость к скручиванию, а хомутная схема зажима равномерно распределяет усилие по окружности вала, снижая риск локальных деформаций и износа. Конструктив допускает многократные циклы ослабления/подтяжки без потери надёжности фиксации, что удобно при сервисе и переналадке.

Совместима с большинством кареток и линейных подшипников под вал 12 мм (например, распространённых корпусов подшипников и узлов скольжения этого типоразмера). Подходит для валов с посадочным допуском, применяемым в линейных системах (часто используется допуск h6); обеспечивает соосность и повторяемую геометрию узла при парной установке опор по краям пролёта. Рекомендуется для компоновок, где важны чистые габариты, аккуратный кабель‑менеджмент и свободный доступ к крепежу сверху или спереди.

• Быстрое позиционирование и фиксация вала без специнструмента благодаря хомутной стяжке
• Стандартные крепёжные размеры: межосевое 36 мм, отверстия 5,5 мм под болты M5 — просто интегрировать в типовые плиты и профили
• Компактная база толщиной 7 мм — экономия места при сохранении жёсткости
• Оптимальный баланс габаритов и несущей способности для систем на валу 12 мм
• Равномерный обжим вала по периметру — меньше риск проскальзывания и смещения при динамических нагрузках
• Раздельные болты крепления и стяжки — можно точно выставить вал и зафиксировать без уводов
• Удобный доступ к крепежу — монтаж возможен в ограниченных условиях, включая настольные рамы и профили
• Подходит для парного использования — быстро выстраивается соосная опора на входе и выходе пролёта

• Сначала наживите крепёжные болты M5 в основании, не затягивая их до упора.
• Вставьте вал 12 мм в посадочное отверстие, совместите по разметке или по каретке.
• Затяните стяжной болт M4 до фиксации вала, затем окончательно подтяните крепёж основания.
• Для длинных пролётов используйте две опоры и промежуточные опоры/поддержки по расчёту прогиба.
• Проверяйте чистоту и отсутствие заусенцев на валу для сохранения точности и ресурса узла.

• Опора фланцевая для вала 12 мм — 1 шт.
• Крепёжные болты к основанию и метизы для рамы не входят в комплект (подбираются под вашу платформу).
• Совместима с типовыми линейными системами и каретками под вал 12 мм.
