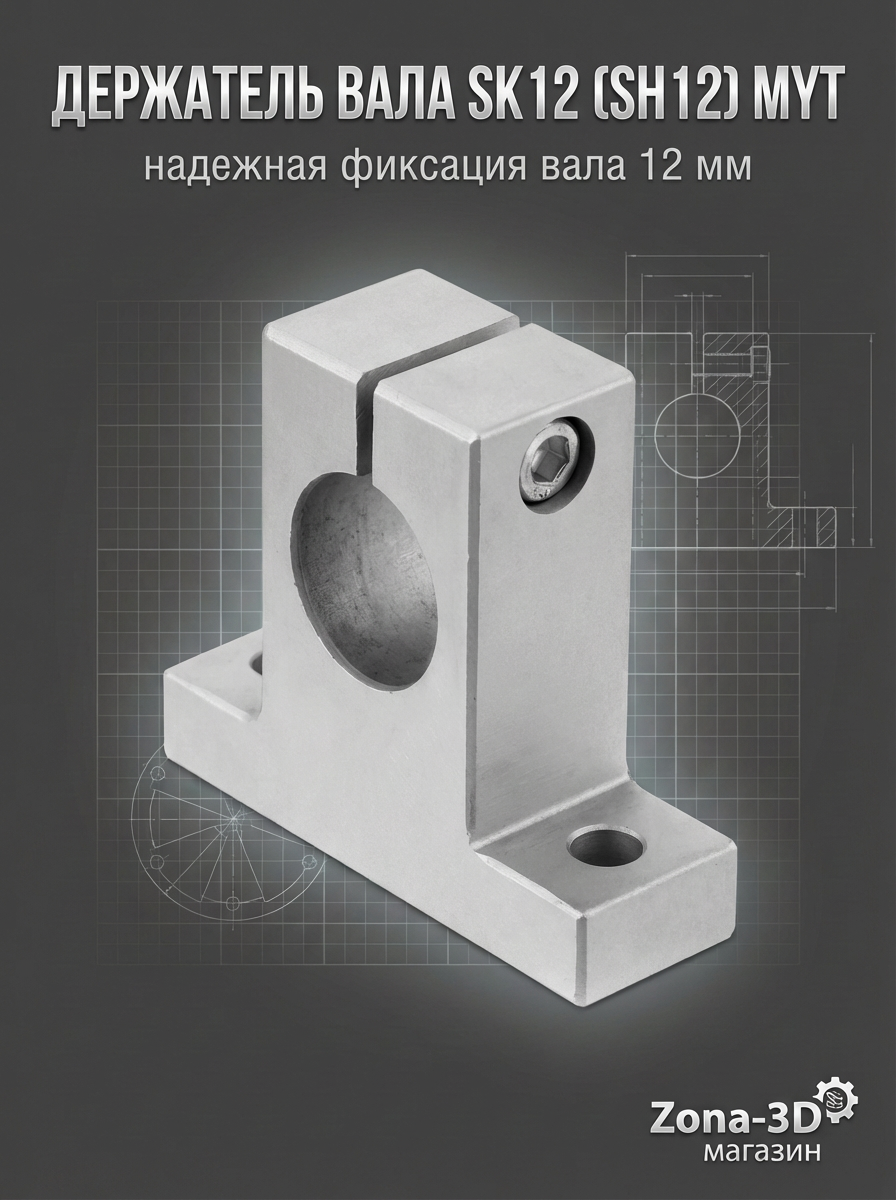

Держатель вала SK12 (SH12) MYT

Надёжная опора для линейного перемещения обеспечивает жёсткую фиксацию круглого вала диаметром 12 мм и стабильность системы при ускорениях и старт-стопных режимах. Корпус из алюминиевого сплава снижает массу узла без потери прочности, а вертикальная «stand-up» архитектура упрощает компоновку на станинах и алюминиевых профилях оборудования, ЧПУ и 3D‑принтеров. Дополнительно обработанные базовые плоскости обеспечивают уверенную опору и равномерное распределение нагрузки по поверхности станины, что повышает повторяемость позиционирования.

Точная геометрия с базой‑центром 23 мм и стандартными посадочными параметрами облегчает совмещение с линейными подшипниками и валами; фиксирующий винт прижимного типа позволяет быстро задавить вал без перекоса. Для крепления используются распространённые отверстия под М5/Ø5,5 мм — это ускоряет монтаж и замену на существующих платформах. Внутренняя цилиндрическая расточка с фаской облегчает ввод вала, а плоская прижимная площадка винта снижает риск задиров на поверхности вала при многократных перенастройках.

Отличия от других типоразмеров: рассчитан именно под вал 12 мм — компактнее и легче, чем решения на 16 мм, но заметно жёстче и стабильнее, чем варианты под 8–10 мм. Компактные габариты 42 × 14 × 37,5 мм помогают экономить место на каретках и порталах, а межосевое расстояние 32 мм подходит под типовые отверстия на плитах и профилях. Оптимальный баланс массы и жёсткости делает кронштейн универсальным выбором для осей X/Y/Z в настольном и лёгком промышленном оборудовании.

Практичные преимущества: алюминиевый корпус устойчив к коррозии, прижимной винт М4 надёжно фиксирует вал при вибрациях, а универсальная посадка совместима с широкой номенклатурой гладких валов и линейных модулей. Это решение одинаково уместно в настольных CNC, принтерах и автоматизированных сборочных приспособлениях. Монтируется на сплошные плиты, Т‑пазы и профиль 20/30/40 серии; доступ к прижимному винту открыт даже при плотной компоновке, что упрощает техническое обслуживание.

Совместимость и применение: опора подходит для закалённых и нержавеющих валов Ø12 мм, а также большинства линейных подшипников типа LM12 и их корпусов. Рекомендуется для сборки направляющих портальных систем, оснастки для подачи, печатных и лазерных станков, позиционирующих модулей и учебных конструкторов. При парной установке обеспечивает соосность длинных валов и снижает прогиб на пролёте.

Монтаж и эксплуатация: для жёсткой фиксации используйте крепёж М5 с плоскими шайбами; устанавливайте опору на ровную базовую поверхность. После установки вала затягивайте прижимной винт равномерно, без ударных нагрузок. Для поддержания точности рекомендуется периодически проверять момент затяжки и чистоту контактных поверхностей.
