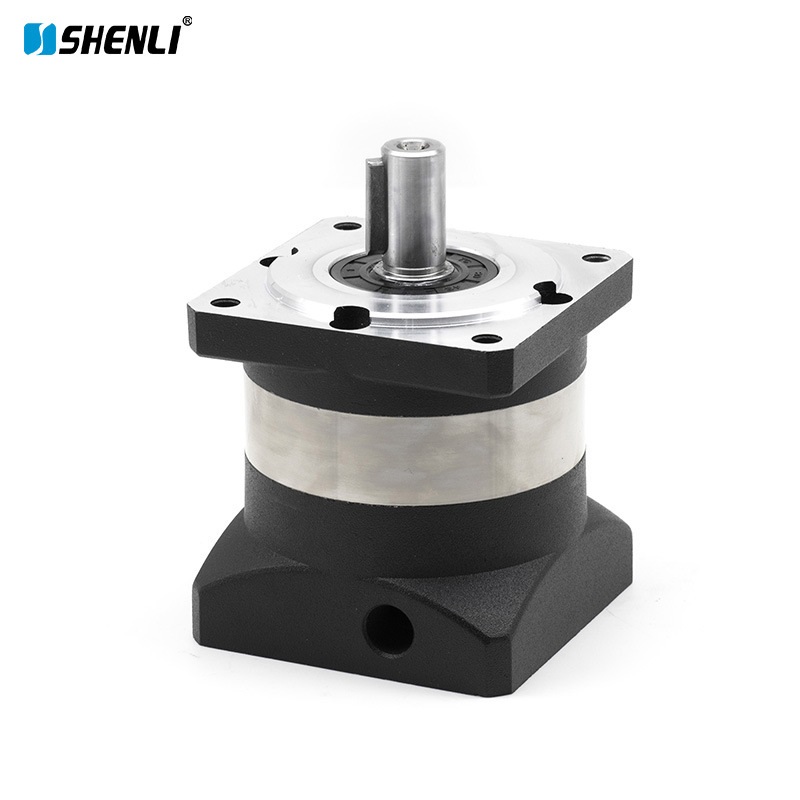

Планетарный редуктор DLF86-L2-10-J16 (10:1) для Nema 34 для 3D принтера
Компактное решение для узлов, где важны стабильный крутящий момент и точность позиционирования. Одноступенчатая передача 10:1 обеспечивает выигрыш по моменту без заметных потерь на КПД, а совместимость с фланцем 86 мм (NEMA 34) упрощает установку на популярные шаговые и сервоприводы. Для варианта с индексом J16 предусмотрен выходной вал 16 мм — это повышает жесткость соединения с нагрузкой и снижает риск проскальзывания под высокими радиальными силами.
Компактное решение для узлов, где важны стабильный крутящий момент и точность позиционирования. Одноступенчатая передача 10:1 обеспечивает выигрыш по моменту без заметных потерь на КПД, а совместимость с фланцем 86 мм (NEMA 34) упрощает установку на популярные шаговые и сервоприводы. Для варианта с индексом J16 предусмотрен выходной вал 16 мм — это повышает жесткость соединения с нагрузкой и снижает риск проскальзывания под высокими радиальными силами.
В сравнении с другими модификациями серии на тот же фланец, эта версия выделяется сочетанием высокого КПД до 92%, допустимых радиальных/аксиальных нагрузок и ресурса до 20 000 часов. Люфт порядка 20' достаточен для большинства ЧПУ-применений и сборочных автоматов, а максимальная входная скорость до 3000 об/мин позволяет работать с широким спектром двигателей.

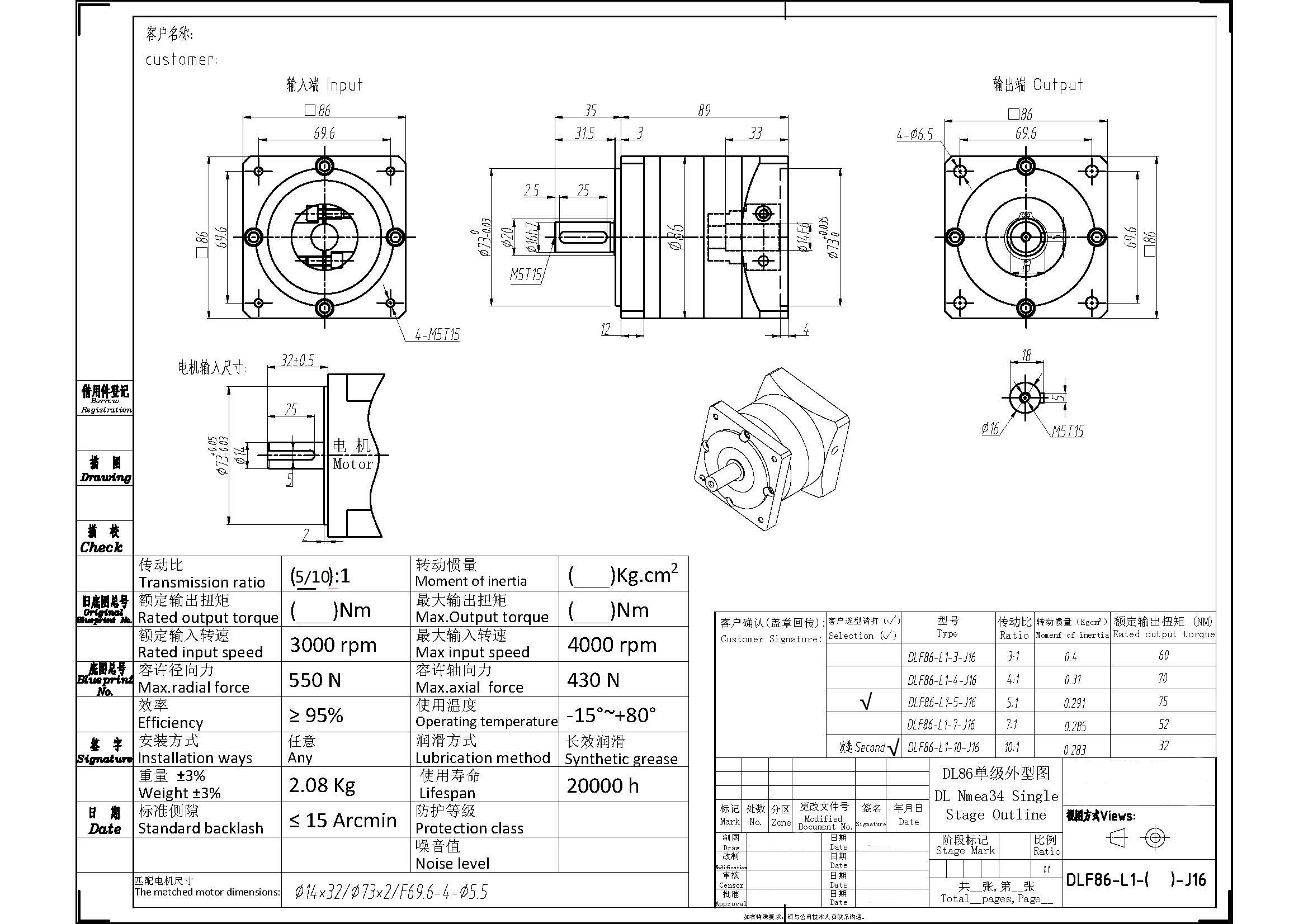

Практические преимущества: повышенная нагрузочная способность при габаритах корпуса 86×86 мм, вал J16 с посадкой 16 мм и шпонкой 5 мм для надежной передачи момента, а также предсказуемая точность благодаря регламентированному люфту. Такой набор параметров делает модель удачным выбором для порталов, поворотных осей, редуцирования высокооборотных шпинделей и приводов подачи.
Редуктор хорошо подходит для задач, где требуется устойчивое удержание нагрузки и повторяемость перемещений: дозирующие механизмы, фидерные узлы, позиционеры и компактные поворотные столы. Стандарт NEMA 34 облегчает заменяемость приводов в парке оборудования и сокращает время на интеграцию. Корректно рассчитанная передача 10:1 позволяет снизить требования к току двигателя при сохранении динамики системы, что особенно важно при работе от ограниченных по мощности источников.
Монтаж и эксплуатация: для точного соосного соединения рекомендуется использовать муфты с компенсацией несоосности и контролировать посадки по валу и ступице. При установке вала J16 с шпонкой 5 мм соблюдайте рекомендуемый момент затяжки крепежа и проверяйте отсутствие радиального биения на нагрузке. При длительной работе на высоких оборотах следует обеспечивать достаточное охлаждение узла и избегать превышения допустимых радиальных/аксиальных нагрузок.
