Цилиндрическая рельсовая направляющая SBR12 2000 мм

Серия и тип: поддерживаемая цилиндрическая направляющая форм‑фактора SBR обеспечивает устойчивость круглого вала за счет алюминиевой опоры, что уменьшает прогиб на длинных пролетах и повышает точность линейного перемещения по сравнению с неподдерживаемыми валами такого же диаметра. Для сборки используются стандартные каретки форм‑фактора SBR12UU, что упрощает подбор комплектующих и обслуживание.

Практичные габариты: диаметр вала 12 мм в сочетании с длиной 2000 мм — популярный выбор для ЧПУ, плоттеров и 3D‑оборудования среднего размера: с таким пролетом можно реже делать стыки и сохранять плавность хода. Высота до центра оси 22,5 мм и ширина опоры 30 мм облегчают интеграцию в компактные узлы, а стандартные отверстия обеспечивают быструю установку.

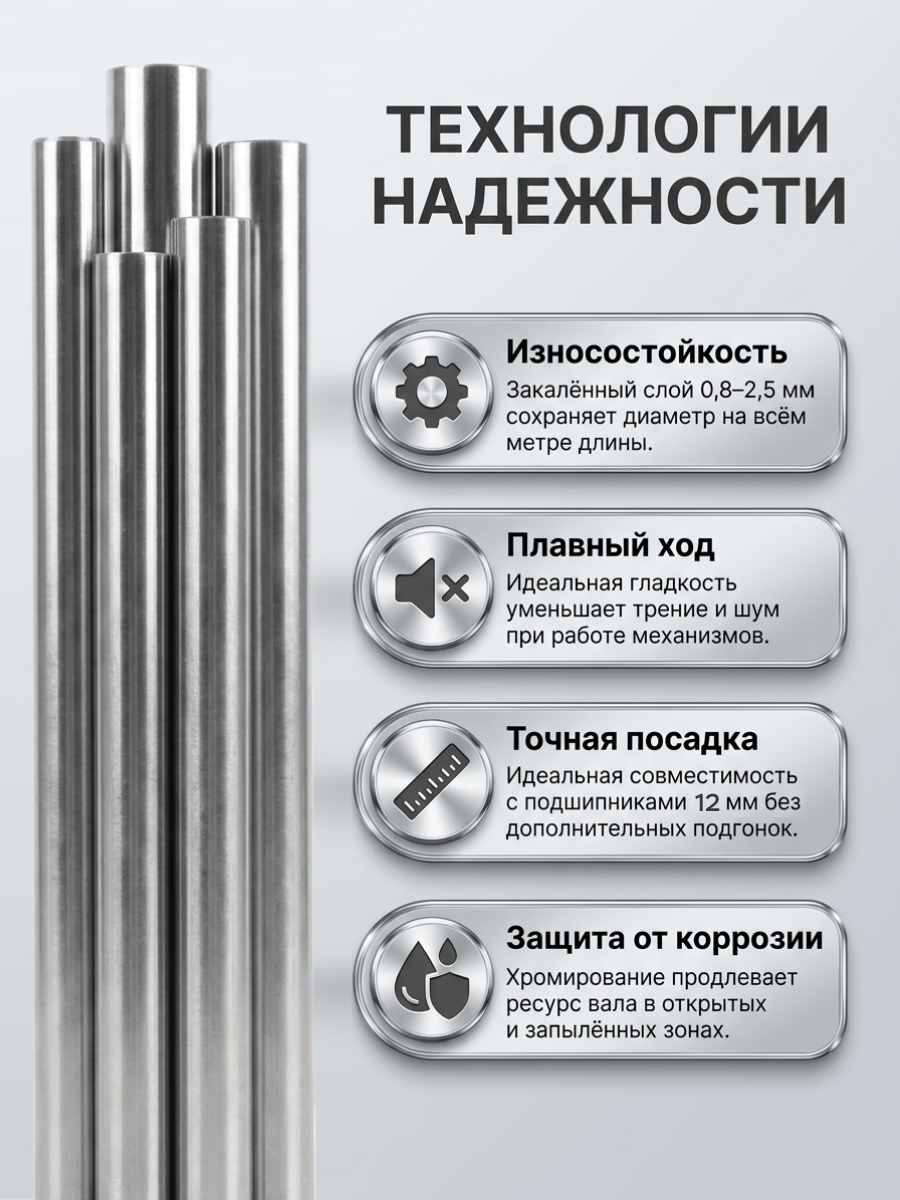

Износостойкость и ресурс: рабочая поверхность вала закалена до HRC 60–62 — это снижает износ linear‑подшипников, стабилизирует геометрию направляющей при длительной эксплуатации и способствует сохранению точности позиционирования.

Отличия от других размеров SBR: относительно SBR10 эта модель обеспечивает большую жесткость и меньший прогиб на тех же пролетах; при этом остается компактнее и легче, чем более крупные варианты (SBR16/SBR20), что помогает удержать массу оси и нагрузку на приводы в разумных пределах.

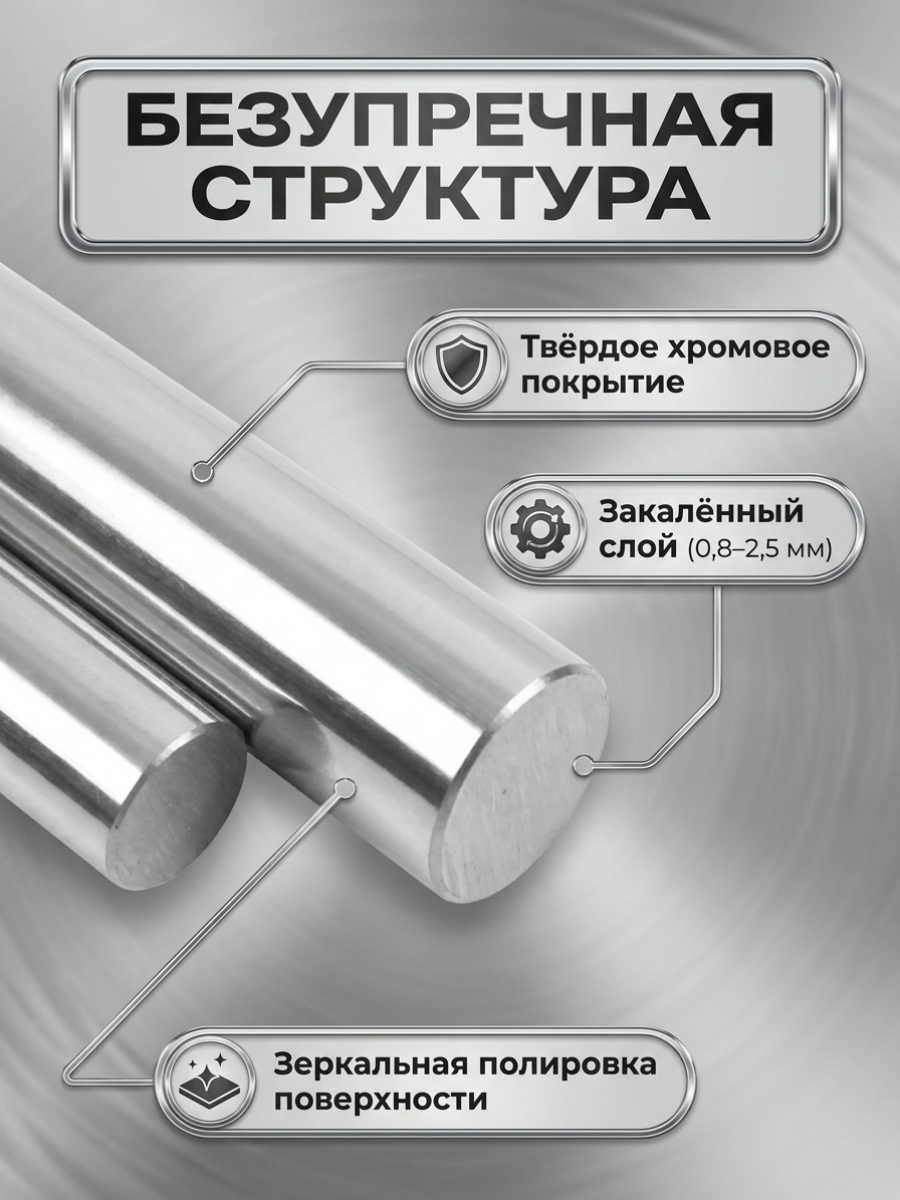

Конструкция и материалы: опорная база выполнена из алюминиевого профиля с посадочным пазом под круглый вал; вал из подшипниковой стали с индукционной закалкой и износостойким хромированием для защиты от коррозии. Конструкция рассчитана на работу с каретками SBR12UU на линейных подшипниках, которые перемещаются по твердой дорожке со сниженным трением.

Точность и плавность хода: поддержка по всей длине минимизирует вибрации и микропрогиб, что заметно улучшает качество обработки и печати на средних скоростях. Согласованный профиль опоры обеспечивает выверенную геометрию и простое совмещение нескольких направляющих в одной плоскости.

Монтаж и совместимость: направляющая устанавливается на раму через сквозные монтажные отверстия; шаг отверстий удобен для крепежа М4/М5. Совместима с типовыми алюминиевыми профилями, плитами и рамами ЧПУ‑станков, лазерных и фрезерных порталов, осей 3D‑принтеров большого формата. Для продольной стыковки допускается установка нескольких секций на одну ось с сохранением опоры.

Эксплуатация и обслуживание: для максимального ресурса рекомендуется периодическая смазка подшипников кареток и протирка вала от пыли. В условиях повышенной запыленности используйте защитные кожухи/гармошки и каретки с пыльниками. При правильной установке и базовой профилактике направляющая сохраняет стабильные характеристики на протяжении длительного срока службы.

Применение: портальные и настольные ЧПУ (XYZ‑оси), лазерные и фрезерные плоттеры, кинематика 3D‑принтеров и роботов‑манипуляторов, кондукторы и перемещающие столы в лабораторном и производственном оборудовании.

Комплектация: поставка, как правило, включает одну направляющую с алюминиевой опорой и запрессованным валом; каретки SBR12UU приобретаются отдельно (уточняйте комплектацию по заказу).
