Цилиндрическая рельсовая направляющая SBR16 1500 мм для 3D принтера
Цилиндрическая рельсовая направляющая поддерживаемого типа создана для стабильного линейного перемещения на длинном пролёте 1500 мм. Поддерживаемая конструкция с алюминиевой опорой снижает прогиб и вибрации по сравнению с гладкими валами без опоры, обеспечивая ровный ход кареток при сборке ЧПУ, фрезерных и гравировальных станков, плоттеров и 3D‑принтеров. Совместимость с типоразмером кареток SBR16UU упрощает подбор комплектующих и ускоряет монтаж, а стандартные посадочные отверстия на опоре помогают точно зафиксировать направляющую на станине оборудования.
Цилиндрическая рельсовая направляющая поддерживаемого типа создана для стабильного линейного перемещения на длинном пролёте 1500 мм. Поддерживаемая конструкция с алюминиевой опорой снижает прогиб и вибрации по сравнению с гладкими валами без опоры, обеспечивая ровный ход кареток при сборке ЧПУ, фрезерных и гравировальных станков, плоттеров и 3D‑принтеров. Совместимость с типоразмером кареток SBR16UU упрощает подбор комплектующих и ускоряет монтаж, а стандартные посадочные отверстия на опоре помогают точно зафиксировать направляющую на станине оборудования.

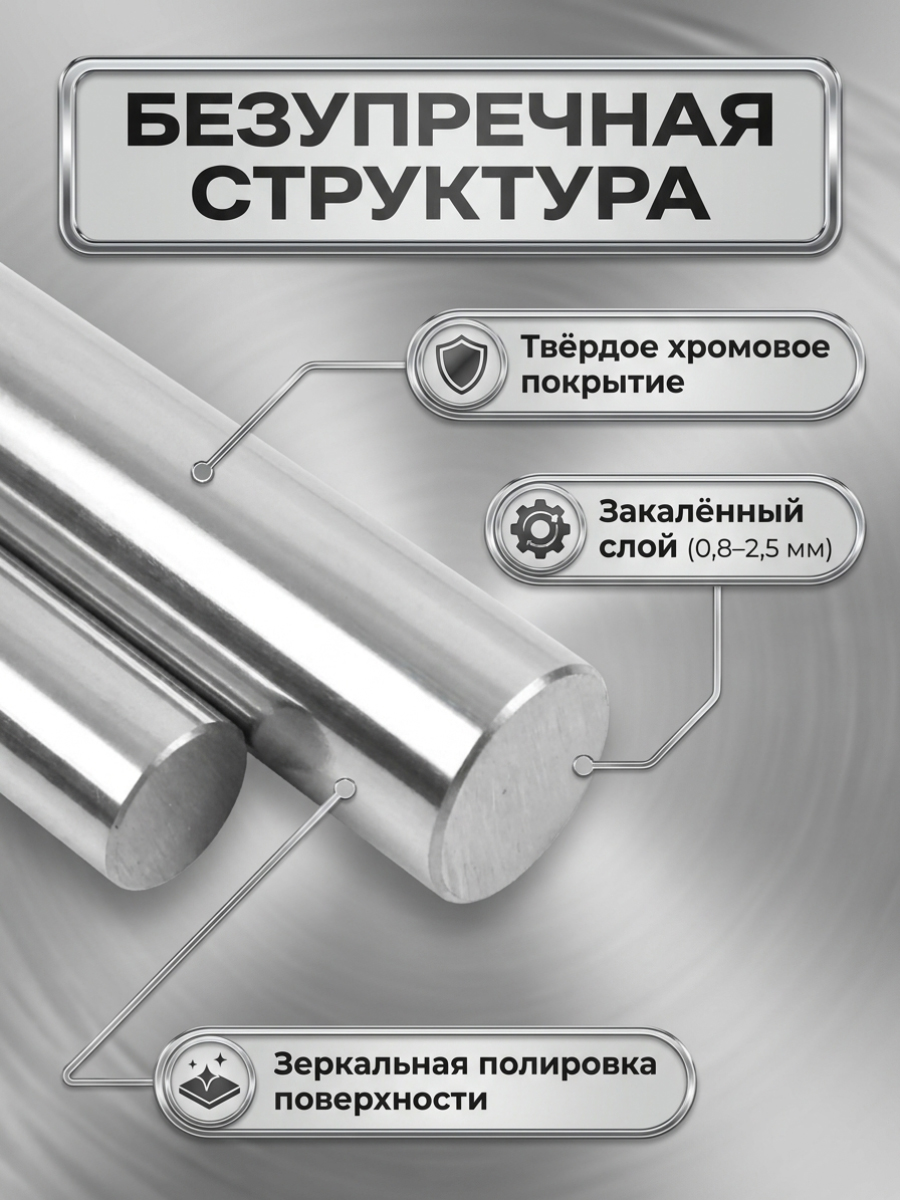

Материал и ресурс: шлифованный вал из высокоуглеродистой подшипниковой стали (GCr15, аналог ШХ15) с хромированным покрытием отличается повышенной износостойкостью и коррозионной стойкостью. Твёрдость поверхности HRC 60–62 удерживает точность геометрии под нагрузкой и при длительной эксплуатации. Алюминиевая опора одновременно облегчает систему и добавляет жёсткости, что особенно заметно на длине 1500 мм.
Отличия и преимущества: по сравнению с направляющими меньшего диаметра (например, SBR12) этот типоразмер обеспечивает большую жёсткость и допускает более высокие нагрузки. Стандартные размеры посадочных отверстий (шаг A ≈ 32 мм, шаг B ≈ 30 мм) и габариты профиля позволяют проектировать крепёж без подгонки, а применение кареток с шариковыми подшипниками даёт тихий, плавный ход с минимальным трением.
Области применения: линейные оси самодельных и серийных ЧПУ (X/Y/Z), портальные фрезерные и гравировальные станки по дереву и пластику, плоттеры, механизмы позиционирования и подачи, движущиеся модули 3D‑принтеров формата Large. Подходит для модернизации оборудования, где требуется увеличить жёсткость без значительного роста массы.
Конструкция и монтаж: направляющий вал прецизионно посажен в алюминиевую опору‑профиль с продольной полкой поддержки по всей длине, что снижает прогиб под собственным весом и рабочими нагрузками. Опора имеет ряд сквозных крепёжных отверстий с повторяемым шагом для быстрой разметки и установки на раму. Рекомендуется крепление через винты М5–М6 с шайбами на подготовленную ровную базу; для выравнивания применяйте тонкие подкладки/шайбы.
Совместимость: стандарт SBR16 поддерживает работу с каретками SBR16UU (а также удлинёнными SBR16LUU при необходимости большей площади опоры). Возможна работа с типовыми наконечниками/заглушками и стандартными смазочными фитингами кареток. Для повышения точности допускается использование кареток с предварительным натягом.
Надёжность и обслуживание: хромированный слой защищает от коррозии при нормальной влажности, а закрытая конструкция подшипниковых кареток удерживает смазку и снижает загрязнение беговых дорожек. Для стабильного ресурса рекомендуется периодическая смазка пластичной смазкой класса NLGI‑2 и протирка рабочей поверхности от стружки и пыли.
