MLC616C · 1 кг
Балка 45 × 9,3 × 6 мм · четырёхпроводной мостовой выход

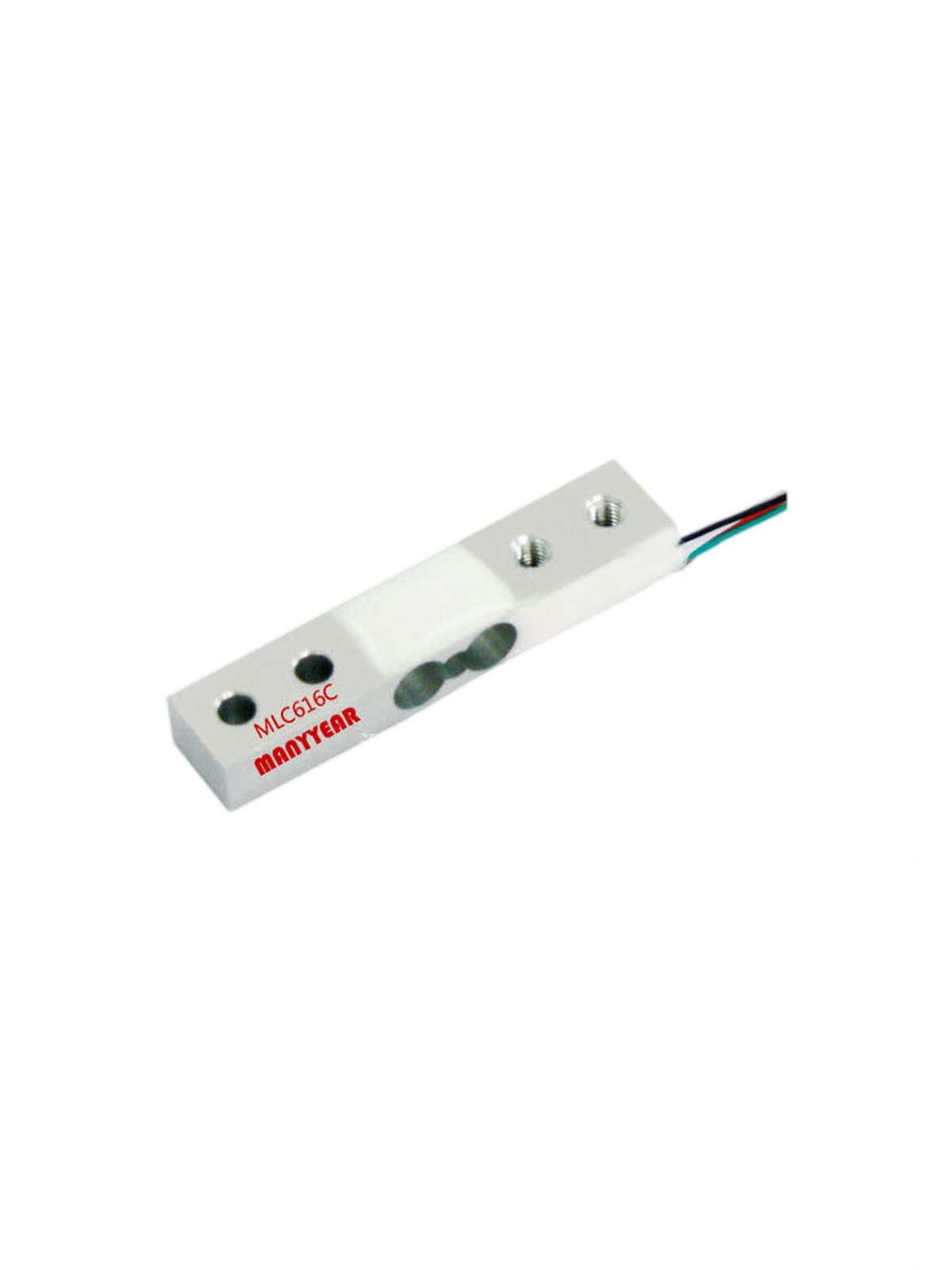

MLC616C на 1 кг — миниатюрный балочный датчик массы для небольших весов, дозаторов и встраиваемых измерительных платформ. Он преобразует нагрузку в дифференциальный сигнал тензомоста. Компактная алюминиевая балка подключается четырьмя проводами к подходящему усилителю с АЦП.
Версия на 1 кг позволяет оставить место для лёгкой ёмкости и площадки, сохранив небольшой номинальный диапазон. Массу этих деталей учитывают вместе с содержимым: кнопка «тара» обнуляет экран, но не разгружает чувствительный элемент.
Датчик устанавливается в силовой путь между неподвижным основанием и нагружаемой площадкой. Его центральная часть должна иметь возможность упруго деформироваться без касания соседних деталей.

Корпус длиной 45 мм.
Включая массу нагружаемой тары.
Для измерительного усилителя и АЦП.
Параметры этой версии
| Модель / номинальная нагрузка | MANYYEAR MLC616C / 1 кг |
|---|---|
| Тип чувствительного элемента | Балочный тензодатчик, полный мост, 4 провода |
| Материал корпуса | Алюминиевый сплав |
| Размер корпуса по чертежу | 45 × 9,3 × 6 мм |
| Выход | Дифференциальный аналоговый, чувствительность в мВ/В |
| Возбуждение по паспорту серии | 5–10 В DC; согласуется со входом измерительного модуля |
| Нелинейность по паспорту серии | 0,05% полного диапазона — не дискретность готовых весов |
| Измерительная электроника | Усилитель и АЦП приобретаются отдельно |
Для небольших весовых узлов
Такой номинал удобен для прототипа кухонных весов, небольшого порционного дозатора или контроля массы расходуемого материала. При выборе корпуса важно обеспечить свободное движение нагружаемой стороны и исключить касание платформы стенками.
При подборе нагрузки учитывайте удар при укладке предмета, усилие от шланга или провода и неравномерность опоры. Защитный упор ограничивает чрезмерное перемещение, но не повышает номинал датчика.

Монтаж: балка должна деформироваться

Один конец закрепляют на жёстком основании, второй связывают с площадкой, на которую передаётся нагрузка. Между средней частью балки и окружающими деталями оставляют зазор. Если уложить датчик всей плоскостью на опору, нужная деформация будет ограничена.
Крепёж не должен упираться в соседние детали или повреждать чувствительную зону. Учитывайте длину винтов, свободное перемещение площадки и отвод кабеля. Провод закрепляют так, чтобы его натяжение не меняло показание и не нагружало место выхода.
Подключение к измерительному модулю
| Провод | Назначение по схеме поставки |
|---|---|
| Красный | E+ — положительное возбуждение моста |
| Чёрный | E− — отрицательное возбуждение моста |
| Зелёный | S+ — положительный сигнальный вывод |
| Белый | S− — отрицательный сигнальный вывод |
Перед подключением сверьте маркировку и схему вашего экземпляра. На модуле HX711 сигнальная пара обычно обозначена A+ и A−, питание моста — E+ и E−. Механическое соединение датчика и электроники само по себе не задаёт коэффициент пересчёта в граммы.
Сигнал моста измеряется в милливольтах и требует подходящего дифференциального усиления. Например, чувствительность 1 мВ/В при возбуждении 5 В даёт изменение около 5 мВ на полном диапазоне. Это пример расчёта, а точный коэффициент конкретной сборки определяют при калибровке.
Питание моста и логики контроллера — разные параметры. Допустимые для датчика 10 В нельзя автоматически подавать на вход или питание платы АЦП. Выбирайте измерительный модуль с подходящими уровнями и придерживайтесь его схемы возбуждения.
Калибровка и проверка результата
- Завершите механическую сборку и закрепите кабель. Дайте электронике и датчику стабилизироваться.
- Обнулите показания с пустой рабочей площадкой и установленной тарой.
- Установите известную контрольную массу и определите коэффициент пересчёта.
- Проверьте несколько нагрузок, возврат к нулю и повторяемость. Не ограничивайтесь одной точкой.
Для весов со съёмной чашей выполните калибровку с установленной чашей и проверьте повторяемость её снятия и возврата. Дополнительно проверьте показания при расположении груза в разных точках рабочей площадки.
Число разрядов АЦП не равно точности весов. Для масштаба: 0,05% от 1 кг составляет 0,5 г. На результат также влияют монтаж, температура, шум, время установления и качество контрольной массы; это число не обещает такую дискретность или суммарную погрешность готового устройства.
Эксплуатация и документация
Не допускайте ударов, бокового скручивания и постоянного касания площадкой корпуса. Не снимайте защитное покрытие тензорезисторов. После изменения механики, кабеля или измерительного модуля повторите проверку нуля и калибровки.
Серия MLC616C на сайте MANYYEAR · Чертёж и паспорт серии, PDF
