Оригинальная соединительная плата 4-pin/6-pin / Bambu Lab 4-pin/6-pin Connection Board / A2L — DLB076
Оригинальная соединительная плата Bambu Lab DLB076 4-pin/6-pin для A2L
Описание

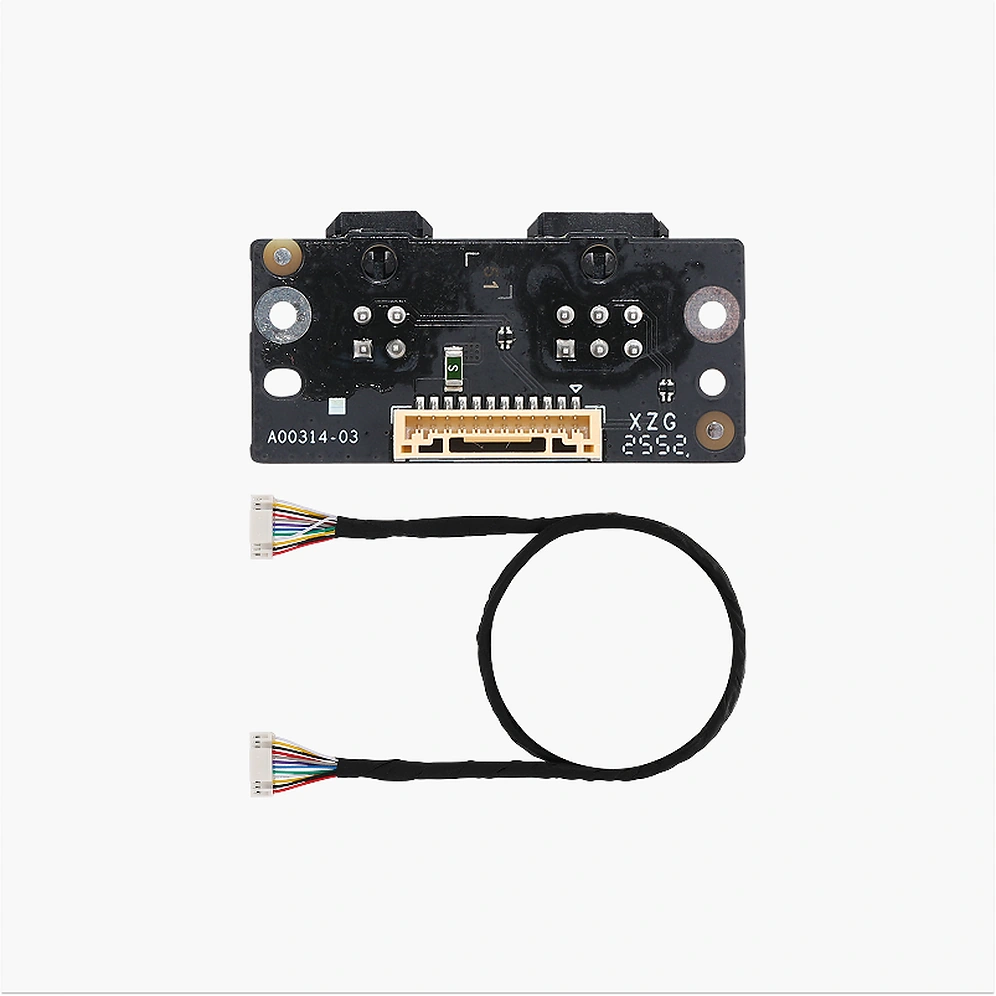

Bambu Lab DLB076 — оригинальная соединительная плата 4-pin/6-pin Connection Board для 3D-принтера A2L. Она соединяет кабели с четырьмя и шестью контактами и передаёт питание и сигналы между соответствующими узлами принтера. Плата применяется при ремонте штатного интерфейса и его разъёмов. В комплект входят сама плата, внутренний соединительный кабель и крепёжный винт.
Плату и её соединения проверяют при ошибках интерфейса 4/6 pin и потере связи с AMS. До замены полезно осмотреть кабели и убедиться, что штекеры полностью зафиксированы: похожий симптом может быть вызван повреждённым проводом. При подключении AMS 2 Pro или AMS HT используют кабели, предназначенные для этих устройств; кабели AMS первого поколения для них применять не следует.
Объём разборки зависит от того, требуется ли заменить только плату или также внутренний соединительный кабель. Для доступа к плате снимается задняя нижняя крышка; при замене проводки руководство предусматривает более глубокую разборку основания. Во время установки важно освобождать фиксаторы разъёмов, укладывать кабель по штатной трассе и полностью закрывать защёлки. После сборки проверяют распознавание подключённого оборудования.
Особенности
Характеристики
| Бренд | Bambu Lab |
|---|---|
| Артикул | DLB076 |
| Официальное название | 4-pin/6-pin Connection Board |
| Совместимый принтер | Bambu Lab A2L |
| Тип детали | Соединительная интерфейсная плата |
| Типы соединений | 4 pin и 6 pin |
| Исполнение | Печатная плата, чёрный цвет |
| Размер упаковки | 105 × 54 × 33 мм |

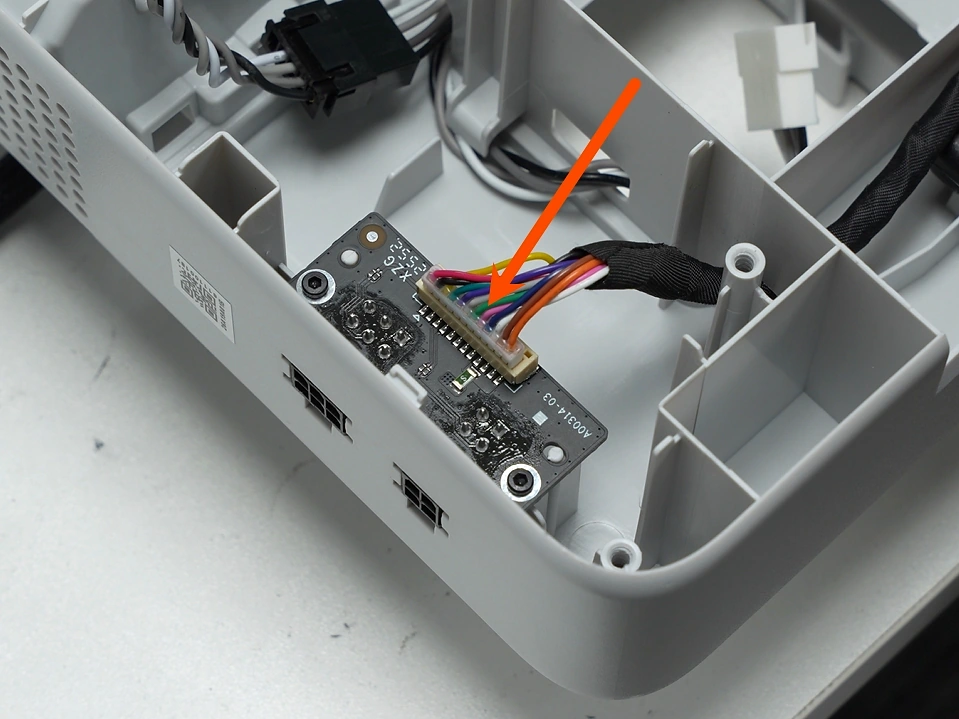

Детали и расположение
Совместимость
Для Bambu Lab A2L. Принтер поддерживает AMS, AMS 2 Pro, AMS HT и AMS lite при подключении по соответствующей схеме. DLB076 устанавливается внутри принтера; внешние кабели и принадлежности выбираются для подключаемой системы подачи.
Комплектация
- Интерфейсная плата 4/6 pin — 1 шт.
- Соединительный кабель — 1 шт.
- Винт BT2×8 — 1 шт.
Замена и проверка
- Подготовить доступВыключите принтер и отключите сетевой кабель. Для отдельной платы нужен доступ через заднюю нижнюю крышку; замена внутреннего кабеля требует дополнительной разборки основания.

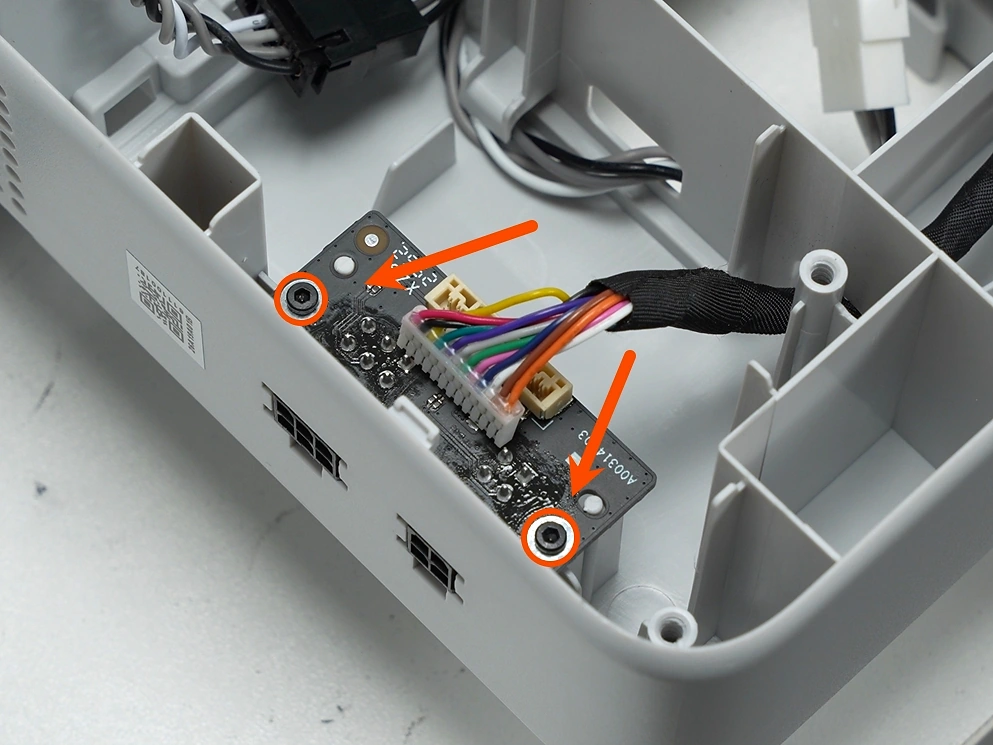

- Освободить соединенияПодготовьте ключи H2,0 и H1,5. Снимите крышку, отожмите защёлки штекеров и освободите плату. При работе с внутренним кабелем не опирайте перевёрнутое основание на экран.

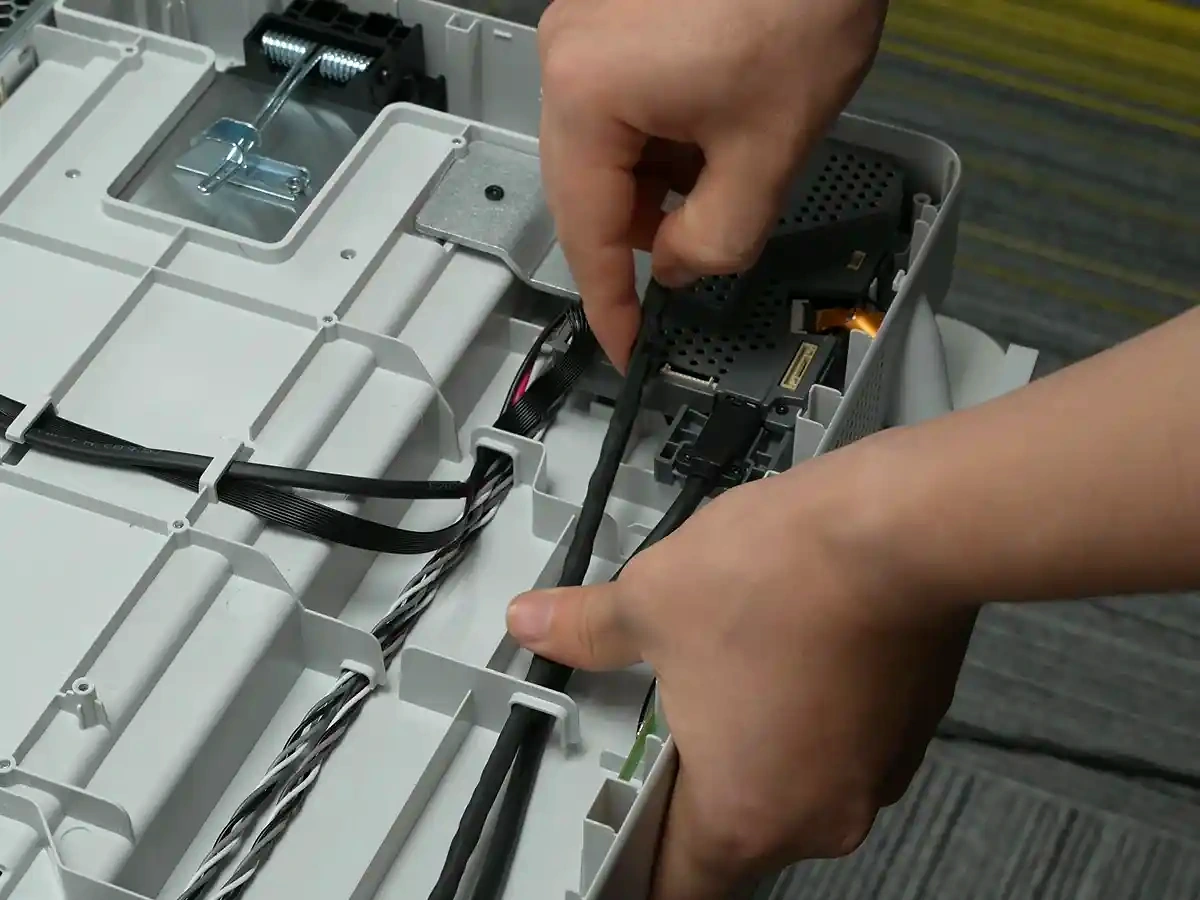

- Установить плату и кабельЗакрепите плату, подключите кабель без перегибов и защемления. Восстановите фиксацию разъёмов и установите крышки.
- Проверить распознаваниеПосле сборки подключите систему подачи по её схеме и проверьте наличие устройства в интерфейсе принтера.
Частые вопросы
Для отдельной платы предусмотрен доступ через заднюю нижнюю крышку. Замена внутреннего кабеля требует дополнительных действий, перечисленных в Wiki.
Только если неисправность связана с этим узлом. Руководство называет такой симптом поводом для проверки, а не однозначным диагнозом.
Инструкции Bambu Lab Wiki
