KFL004 · фланцевая опора
Вал Ø20 мм · 2 крепления · межосевое 71 мм

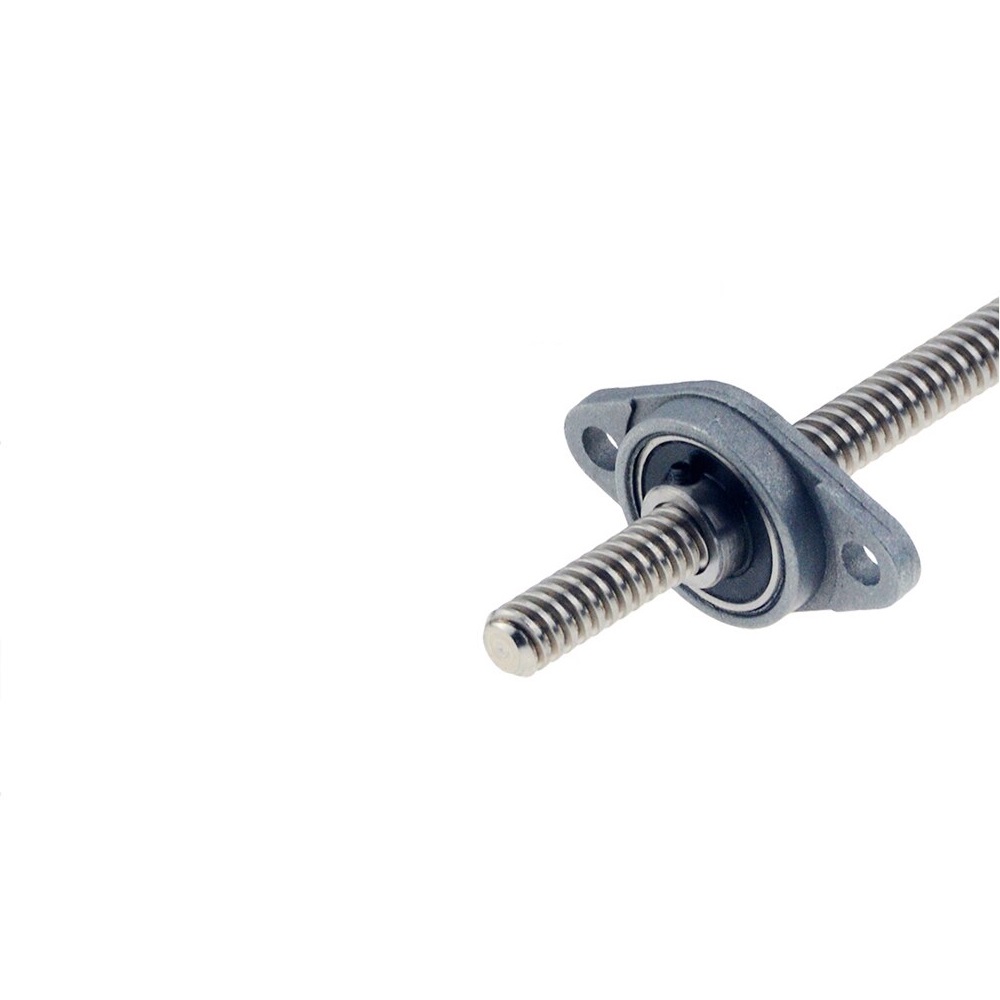

KFL004 — фланцевая опора с шариковым подшипником для вала диаметром 20 мм. Корпус крепится к раме двумя болтами; расстояние между осями крепления составляет 71 мм. Узел поддерживает вращающийся вал в приводах и механизмах.
Монтажная плоскость корпуса перпендикулярна оси вала. Фланец устанавливается на стенку или торцевую пластину механизма. Внутреннее кольцо фиксируется на валу стопорными винтами. Отверстия корпуса служат для его крепления к несущей конструкции.

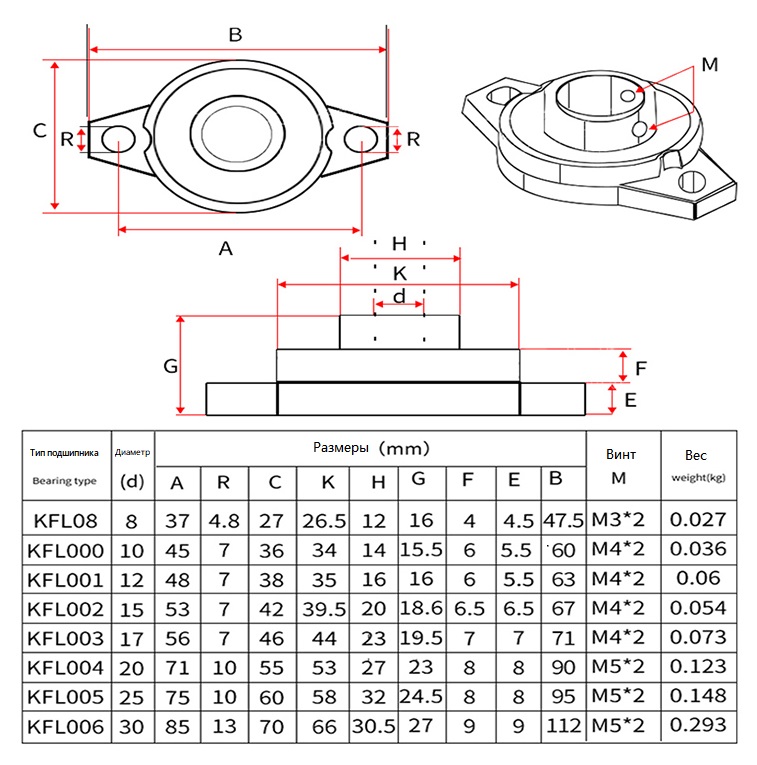

Размеры и посадка
| Посадка под вал, d | 20 мм |
|---|---|
| Расстояние между креплениями, J | 71 мм |
| Полная длина корпуса, L | 90 мм |
| Ширина фланца, W | 55 мм |
| Крепёжные отверстия | 2 шт., Ø10 мм |
| Общая толщина узла, T | 23 мм |
| Толщина фланца | 8 мм |

Характеристики
| Конструкция | Фланцевая опора с подшипниковой вставкой |
|---|---|
| Рабочее движение | Вращение вала |
| Положение монтажной плоскости | Перпендикулярна оси вала |
| Фиксация на валу | Стопорные винты внутреннего кольца |
| Количество | 1 опорный узел |
Выбор и совместимость
Сопоставьте диаметр вала, межосевое расстояние крепежа и свободное место для корпуса. Для фланцевой опоры проверьте место на торцевой пластине и доступ к крепёжным болтам. Совпадение только посадочного диаметра не означает взаимозаменяемость корпусов разных серий.

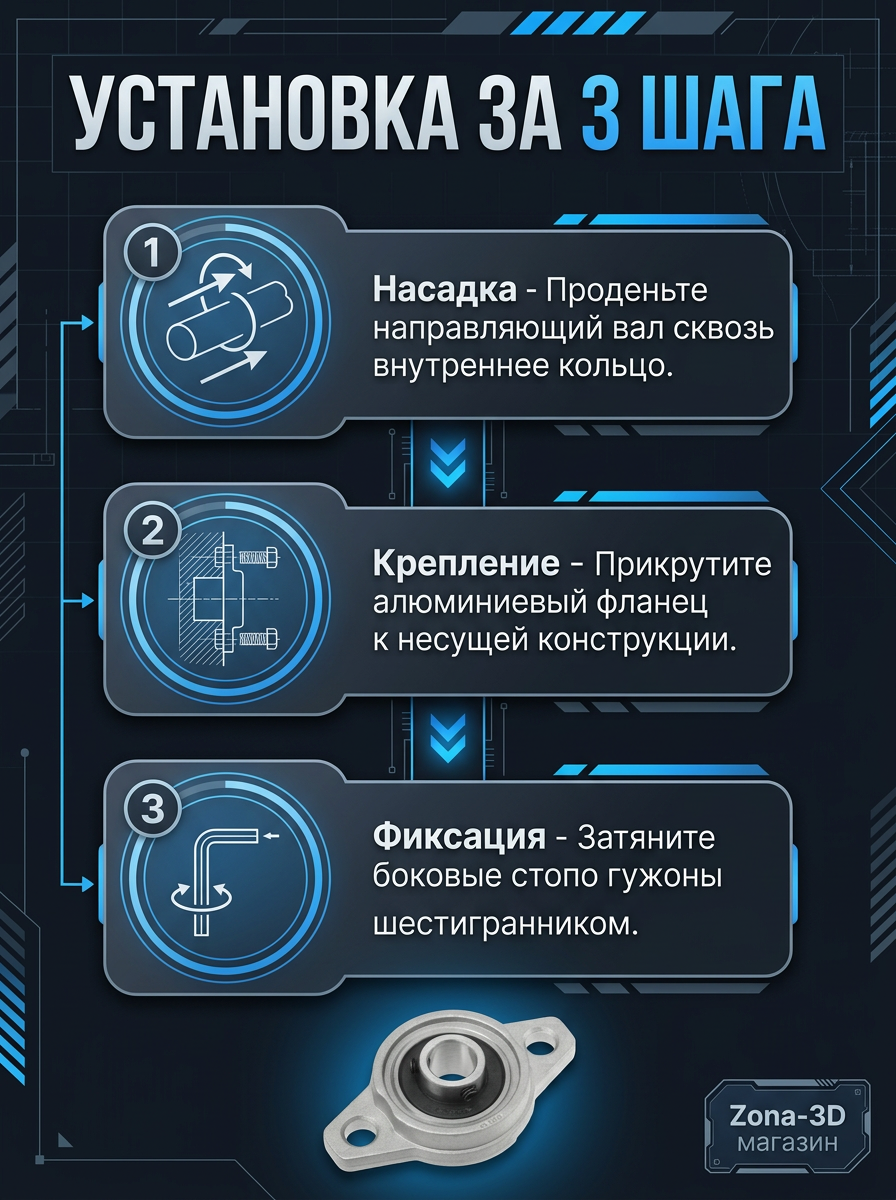

Монтаж
- Очистите посадочное место и вал, удалите заусенцы. Корпус должен опираться на ровную жёсткую поверхность без перекоса.
- Наденьте опору на вал без ударов по кольцам. Совместите опоры и наживите крепёж корпуса.
- Проверьте свободное вращение вала, затем равномерно закрепите корпус. После выверки закрепите внутреннее кольцо штатными стопорными винтами.
- Прокрутите узел вручную и проверьте отсутствие закусывания. При затруднённом ходе устраните несоосность, а не увеличивайте усилие крепежа.
Что учесть при комплектации
Вал, крепёж к раме и дополнительные элементы осевой фиксации подбираются под конструкцию механизма. Допустимую нагрузку, частоту вращения и режим смазывания определяют по паспорту установленной подшипниковой вставки; значения другой марки не подходят для расчёта этой поставки.
