57BYGH76 с редуктором 5:1
NEMA 23 · соосный выход · редукция 5:1

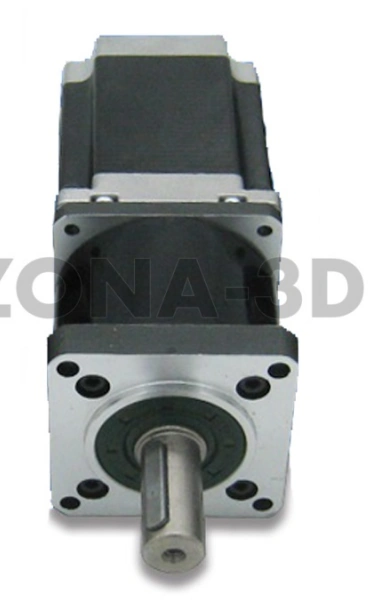

57BYGH76 с планетарным редуктором 5:1 — шаговый привод типоразмера NEMA 23 для подачи, поворотных узлов и механизмов с пониженной скоростью рабочего вала. Редуктор передаёт вращение соосно мотору: на пять оборотов ротора приходится один оборот выхода.
Такое отношение удобно, когда механизму нужна более плавная подача и меньшая скорость, чем у прямого привода. При этом нагрузку выбирают с учётом возможностей двигателя и самой передачи.
Для работы требуются отдельные драйвер, источник питания и контроллер движения. Обозначение 57BYGH76 относится к семейству моторов; ток и схему подключения определяют по полному индексу конкретного исполнения.
Для меньшей скорости рабочего вала.
Мотор и выход расположены на одной оси.
Подбор по полному исполнению мотора.
Конструкция и назначение
| Модель | 57BYGH76 с планетарным редуктором |
|---|---|
| Типоразмер двигателя | NEMA 23 |
| Передаточное отношение | 5:1 |
| Кинематика | 5 оборотов ротора на 1 оборот выхода |
| Рабочий вал | Выходной вал редуктора со шпоночным пазом |
| Управление | Через отдельный драйвер шагового двигателя |
| Выбор тока и схемы обмоток | По полному индексу двигателя и маркировке выводов |
Как учесть редукцию в настройках
Параметры скорости и перемещения в контроллере должны относиться к нужному валу. Например, при 300 об/мин ротора расчётная скорость выхода равна 60 об/мин. Это пример соотношения скоростей, а не подтверждённый рабочий режим под конкретной нагрузкой.
Для расчёта числа команд на выходной оборот умножьте число шагов мотора на микрошаговое деление и на 5. Если после редуктора установлены винт, ременная передача или дополнительная зубчатая ступень, учитывайте их отдельно.
Не вводите коэффициент редуктора дважды: в одних контроллерах он задаётся отдельным полем, в других уже входит в шаги на миллиметр или импульсы на оборот. Проверяйте масштаб небольшим пробным перемещением и измерением фактического результата.

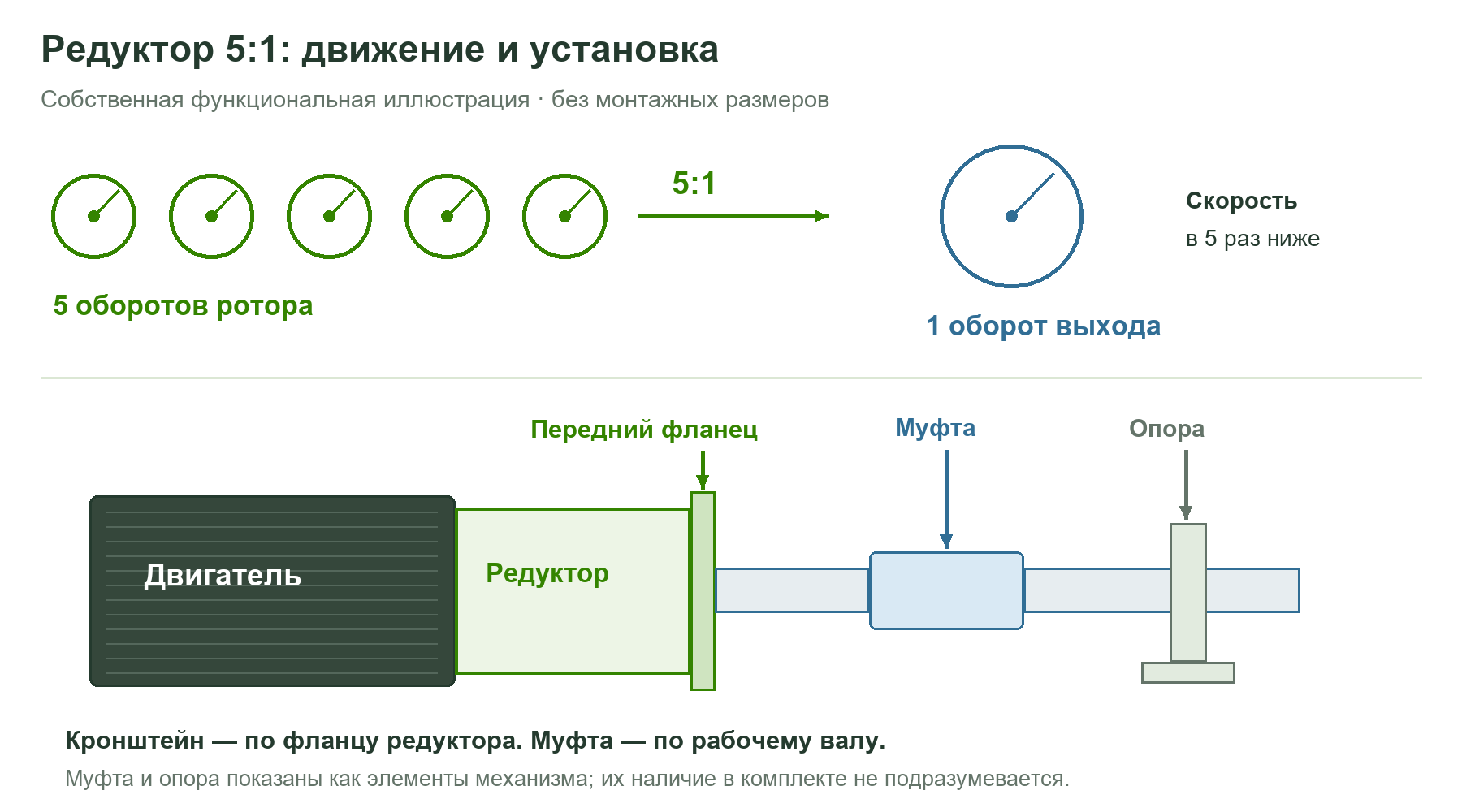

Крепление и передача нагрузки
Выходной вал этой сборки находится на редукторе. Подбирайте муфту по его диаметру, форме и длине посадки, а кронштейн — по переднему фланцу передачи. Типоразмер NEMA 23 описывает двигатель и не гарантирует совпадение крепления редуктора с обычным моторным кронштейном.
Шпоночный паз служит для передачи вращения через подходящую ступицу, но сам по себе не задаёт её размер или допустимый момент. При установке обеспечьте соосность, предусмотрите фиксацию ступицы от осевого смещения и не запрессовывайте её ударами по валу.
При использовании ремня, длинного рычага или тяжёлого поворотного узла отдельно оцените силы на выходе. Дополнительная опора может разгрузить редуктор от радиальных и осевых усилий. Сборку закрепляют жёстко, оставляя место для проводов и обслуживания соединений.
Момент, люфт и точность движения
Редукция увеличивает доступный выходной момент с учётом потерь. Однако нельзя считать пятикратный удерживающий момент мотора разрешённым непрерывным моментом сборки: удержание измеряется в остановке, а во вращении результат зависит от скорости, тока и нагрузки.
Проверяйте также разгон, торможение и реверсы. Резкая смена направления создаёт дополнительную нагрузку на передачу; плавный профиль движения часто полезнее чрезмерно высокого тока.
Микрошаг и редуктор уменьшают расчётное перемещение на одну команду. Это разрешение задания, а не гарантированная точность механизма. На повторяемость влияют зазор в передаче, упругость соединений и нагрузка. Для точного позиционирования результат измеряют на рабочем валу.
Планетарный редуктор не следует использовать вместо тормоза. Если нагрузка может повернуть вал после снятия питания, предусмотрите отдельное удержание в механике.
Выбор драйвера и первый запуск
- Сверьте полный индекс двигателя, номинальный фазный ток и количество выводов. У вариантов одного семейства они могут отличаться.
- При снятом питании определите обмотки. Для исполнения с отводами или отдельными полуобмотками используйте схему именно этого мотора и режим выбранного драйвера.
- Установите ток по паспорту двигателя с учётом обозначения RMS или peak в руководстве драйвера. Напряжение блока питания выбирайте по драйверу; напрямую на обмотки его не подают.
- Запустите привод без рабочей нагрузки, проверьте направление и масштаб, затем постепенно добавьте нагрузку. Оцените нагрев, отсутствие пропусков движения и повторяемость в полном рабочем цикле.
