HANPOSE 42CD55-0805
Независимое управление двумя валами в одном компактном корпусе

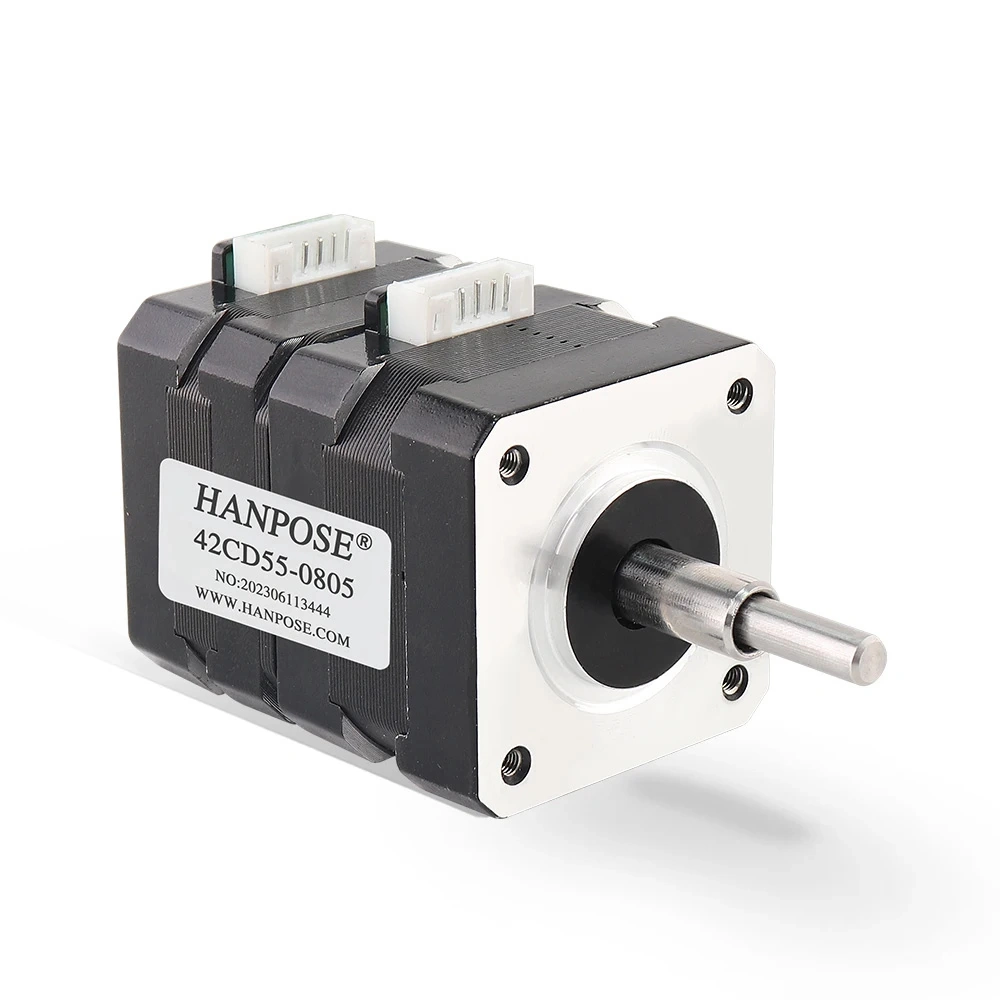

HANPOSE 42CD55-0805 — двухсекционный шаговый двигатель NEMA 17 с двумя независимо вращающимися соосными валами. Он позволяет разместить два управляемых движения на одной оси: внутренний вал Ø5 мм и наружный Ø8 мм работают от отдельных драйверов.
Главная особенность модели — не просто второй конец вала, а два самостоятельных моторных привода с общей осью. Это определяет и способ подключения, и выбор посадочных деталей.
Скорость и направление каждого выхода задаются отдельно.
Два моторных канала собраны в корпусе сечением 42 × 42 мм.
Ø5 и Ø8 мм требуют собственных муфт и свободного взаимного вращения.
Как устроен двухслойный вал

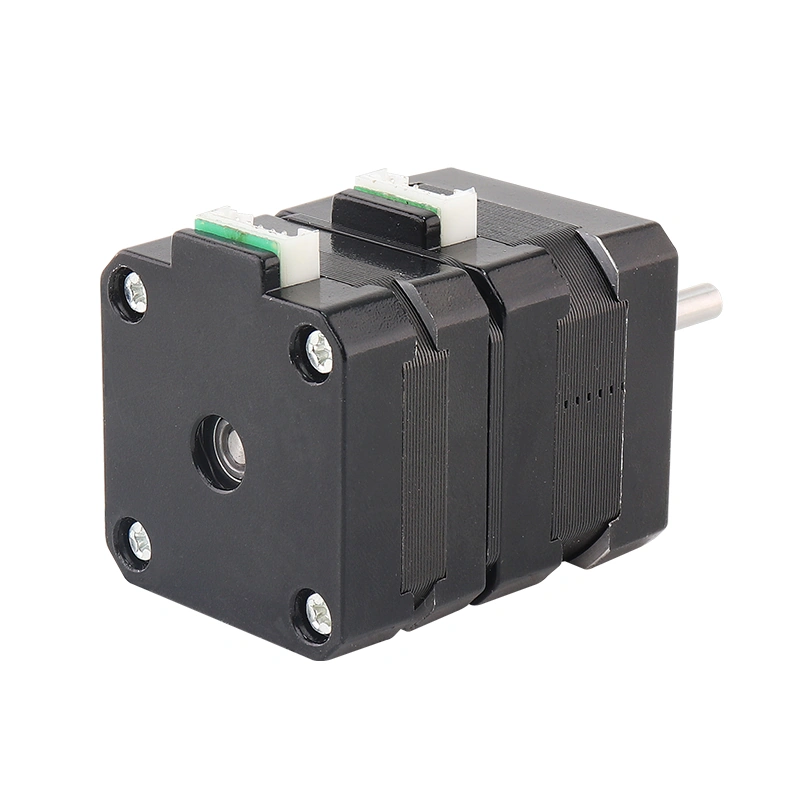

В одном корпусе последовательно расположены две моторные секции, у каждой свой разъём и собственные обмотки. Их выходы выведены с одной стороны концентрически: тонкий вал проходит внутри наружного. Контроллер может вращать их в одном направлении, в противоположных направлениях или запускать по очереди.
Такая компоновка полезна в компактных поворотных механизмах, указателях и экспериментальной автоматике, где нужно управлять двумя соосными деталями. Для обычной оси с единственным шкивом преимущество этой конструкции может оказаться лишним: здесь требуется два канала управления и отдельная механика для каждого выхода.

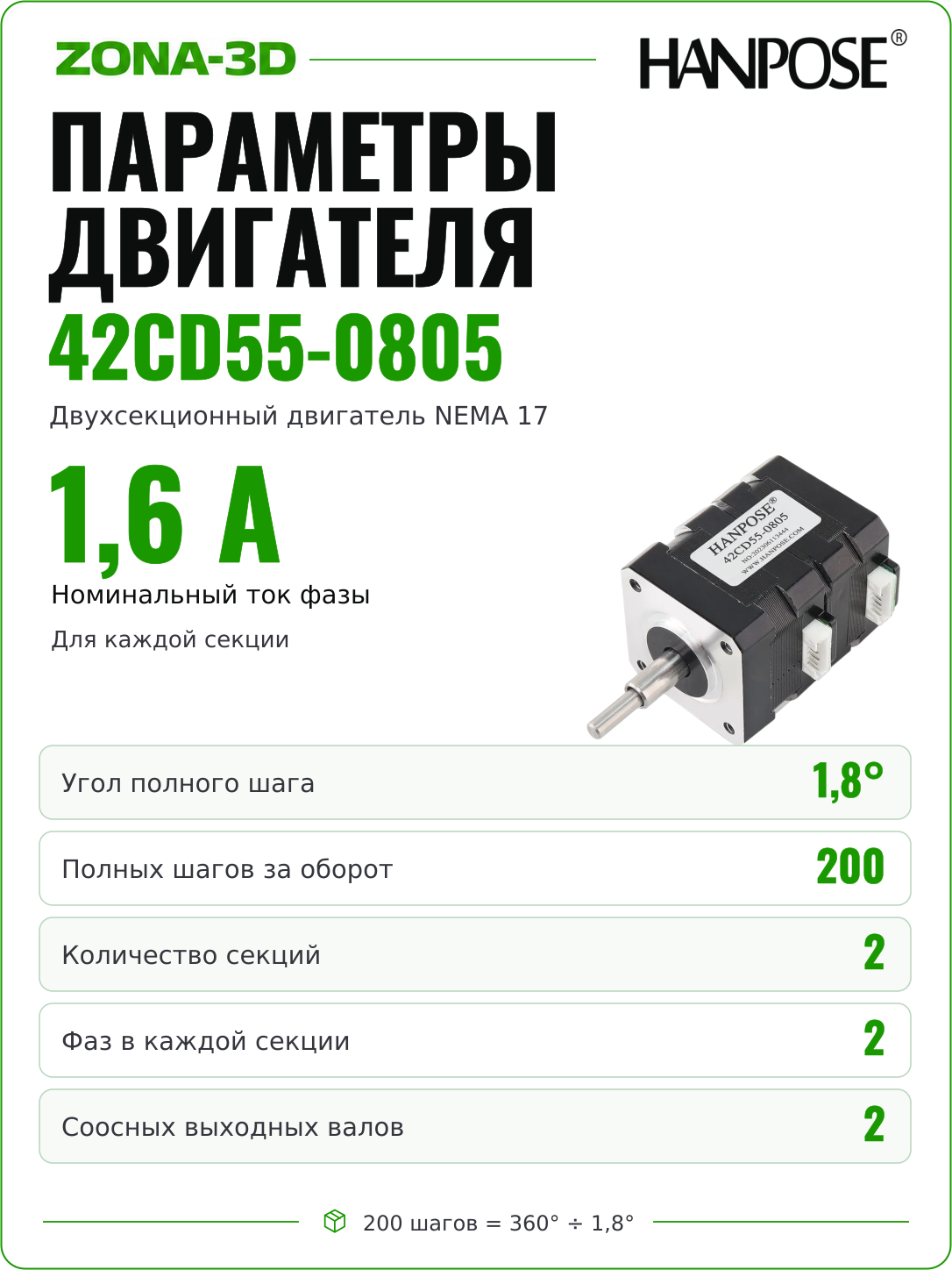

Параметры для проектирования
| Конструкция | Две двухфазные шаговые секции; два соосных выхода |
|---|---|
| Полный шаг каждой секции | 1,8° — 200 полных шагов на оборот |
| Номинальный ток | 1,6 А на фазу каждой секции |
| Момент удержания секций | Не менее 0,27 Н·м и 0,17 Н·м по заводскому чертежу |
| Корпус | 42 × 42 мм; длина до 55,3 мм без выходных валов |
| Монтаж | 4 отверстия M3, межосевое расстояние 31 × 31 мм; глубина резьбы 4,5 мм |
| Центрирующий буртик | Ø22 мм |
| Выходы | Наружный вал Ø8 мм, внутренний Ø5 мм с лыской |
| Вылет валов от переднего торца | Наружный 18 ±0,5 мм; внутренний 31 ±0,5 мм |

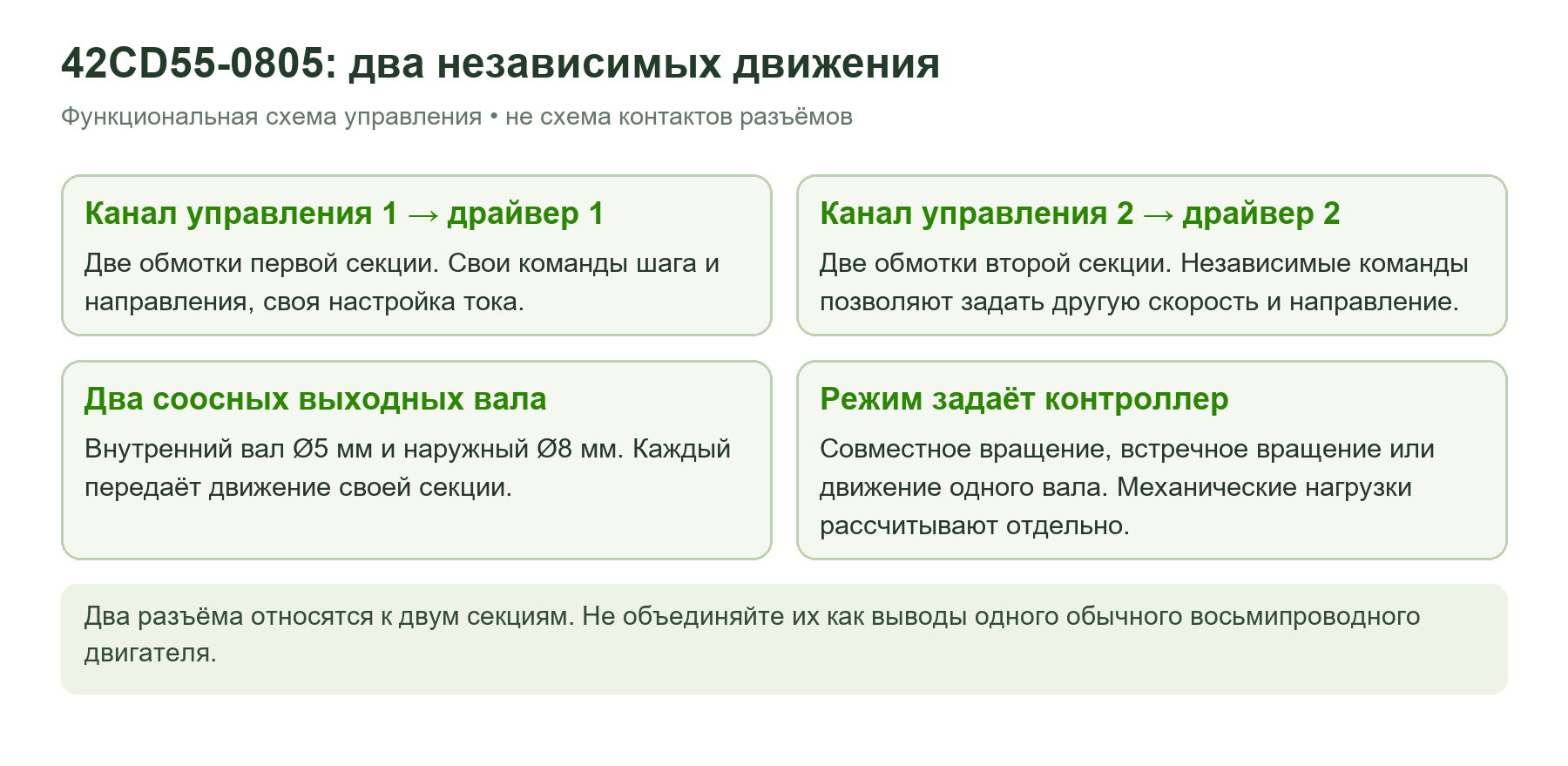

Подключение: два драйвера вместо одного
Каждой секции нужен отдельный двухфазный биполярный драйвер с ограничением тока. Два моторных гнезда платы подходят только тогда, когда за ними стоят два независимо управляемых драйвера: параллельные разъёмы одного канала не обеспечат независимое движение валов.
- При отключённом питании определите обмотки каждой секции. Найдите пары выводов с сопротивлением и проверьте порядок контактов кабеля. Цвета и порядок контактов обычного NEMA 17 не следует переносить автоматически.
- Подключите каждую пару к соответствующей фазе своего драйвера. Не перемешивайте выводы разных секций и не соединяйте их последовательно ради одного канала.
- Задайте ток отдельно для каждого канала. Сверьте обозначения RMS/peak в документации драйвера и условия паспортного номинала двигателя; универсального пересчёта для всех настроек нет.
- Проверьте каждую секцию без нагрузки. На малой скорости убедитесь, какой вал движется, затем проверьте направление и только после этого включайте согласованное движение.
Механика двух выходов
Для наружного и внутреннего валов нужны разные посадочные детали. Проверьте не только диаметр отверстия муфты, но и её длину: крепёж наружного вала не должен зажимать внутренний, а установленный на внутреннем валу элемент — задевать вращающуюся наружную часть. Оставьте зазор между двумя ведомыми деталями на всём обороте.
При подборе кронштейна учитывайте длину корпуса и место над обоими разъёмами. Винты M3 подбирают по толщине кронштейна и глубине резьбы, без упора внутрь корпуса. Сильный натяг ремня, тяжёлую консольную нагрузку или осевой прижим лучше принимать отдельной опорой механизма.
Возможность встречного вращения не делает узел дифференциалом или редуктором. Если оба выхода участвуют в одном механизме, траектории и начальные положения должны быть согласованы контроллером. Сам мотор не измеряет положение внешних деталей и не компенсирует пропущенные шаги.
Что проверить перед выбором
- Нужны именно два независимых движения на одной оси. У обычного двигателя с валом с двух сторон оба конца связаны с одним ротором; здесь принцип другой.
- Есть два свободных драйверных канала. Потребление и нагрев оценивайте для одновременной работы обеих секций.
- Момента хватает каждой секции отдельно. Ускорения и нагрузку проверяют в рабочем механизме, а не по сумме паспортных моментов удержания.
- Есть способ задать начало отсчёта. Для повторяемого возврата к исходному положению могут потребоваться датчики или внешняя процедура калибровки.
Комплект поставки сверяйте с карточкой заказа. Кабели, драйверы, муфты и контроллер не следует считать входящими в комплект только по иллюстрациям производителя.
Документация
Страница HANPOSE 42CD55-0805 содержит фотографии конструкции и заводской чертёж двухсекционного двигателя. Размеры приведены в миллиметрах; перед изготовлением посадочных деталей используйте чертёж и фактическую геометрию полученного экземпляра.
