Термопара K-type (до 600°C) в термокапсуле 3*15*1000 с клеммами

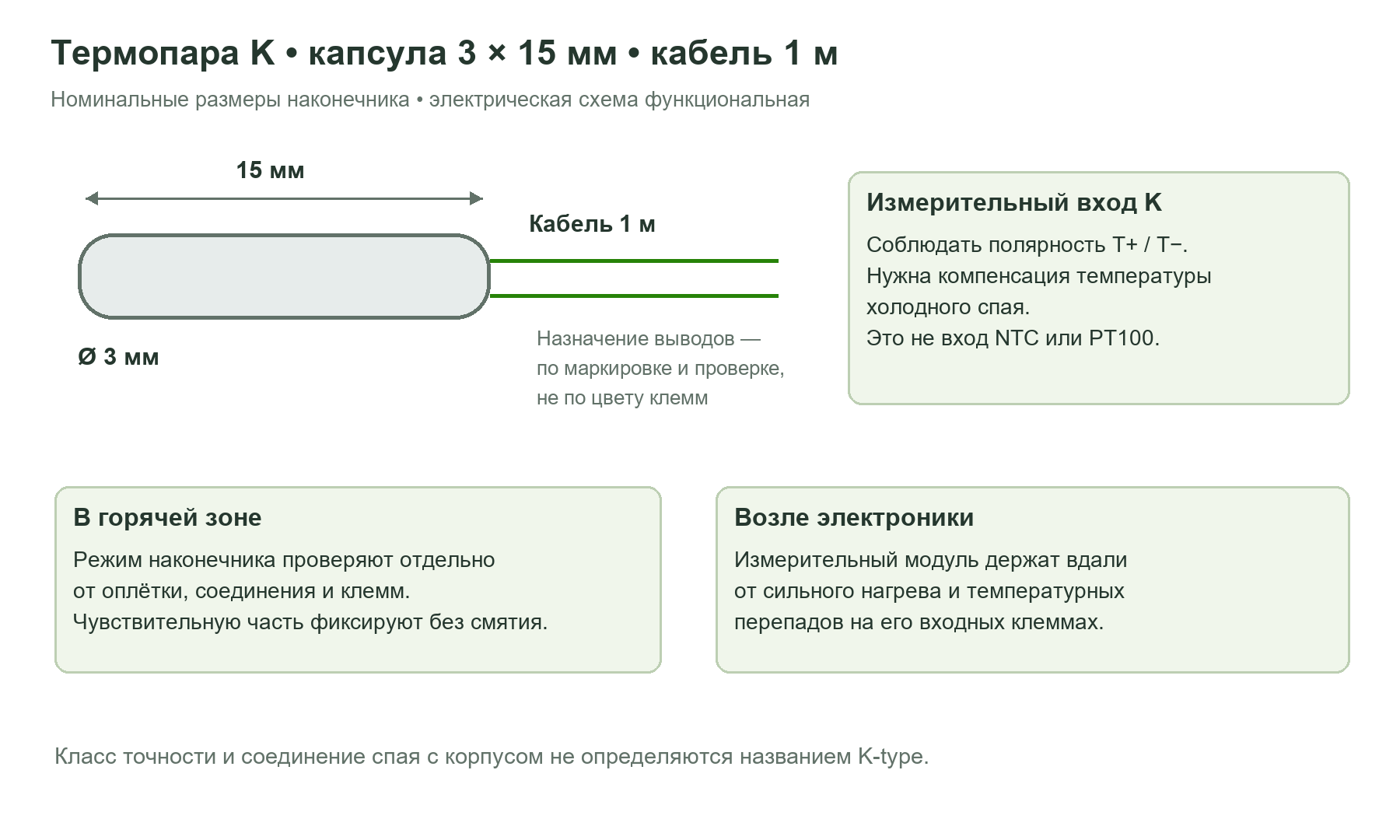

Капсула 3 × 15 мм и метровый вывод

В обозначении этой позиции 3 × 15 мм относятся к диаметру и длине наконечника, а 1000 мм — к номинальной длине кабеля. Эти размеры помогают подобрать посадку и маршрут проводки. Они не гарантируют совместимость с любым хотэндом, в котором предусмотрено отверстие диаметром 3 мм: способ удержания и доступная глубина тоже должны совпадать.

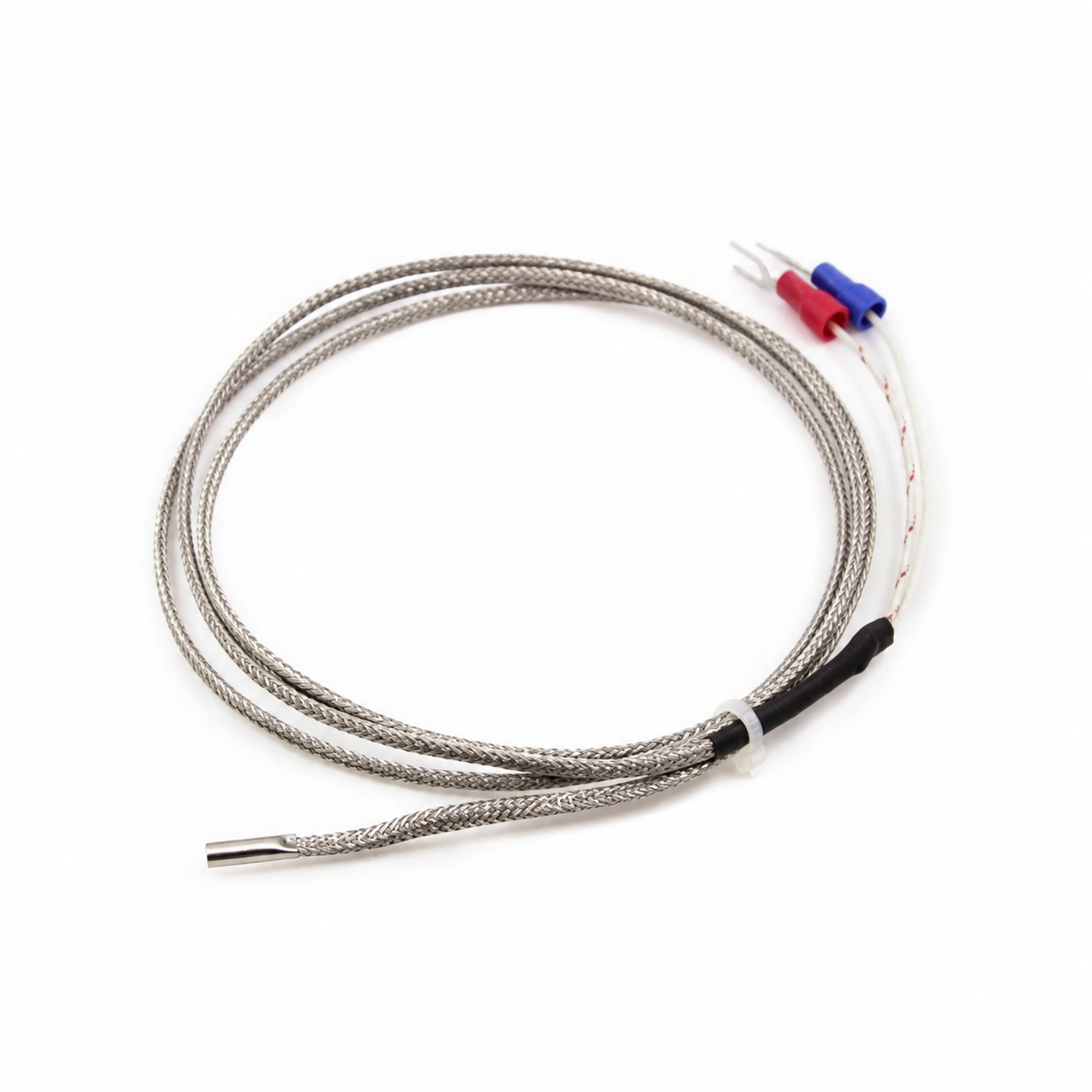

На фотографии видны металлическая оплётка и две отдельные вилочные клеммы. Перед подключением проверяют, что клеммы подходят к контактной колодке прибора. Кабель не должен натягивать зонд или замыкать оплёткой соседние токоведущие части.

Какой интерфейс нужен термопаре

Термопара создаёт небольшое термоэлектрическое напряжение, связанное с разностью температур рабочего и опорного спаев. Измеритель должен учитывать температуру входного соединения — выполнять компенсацию холодного спая. Обычная таблица сопротивления NTC для такой задачи не подходит.

Используют прибор, контроллер или преобразователь с поддержкой именно типа K. При выборе модуля проверяют диапазон, питание, цифровой интерфейс и допустимое соединение термопары с корпусом. Наличие подходящего программного профиля не заменяет проверку электрической схемы.

Связь рабочего спая с металлической капсулой может влиять на совместимость. Для преобразователя, которому нужен изолированный спай, это условие проверяют до установки. Нельзя назначать заземление одного вывода по примеру от другой модели интерфейсной платы.

Полярность и удлинение линии

В отличие от пассивного NTC, термопара имеет полярность. Выводы подключают к соответствующим T+ и T− измерителя. Красная и синяя оболочки клемм на фото сами по себе не доказывают стандарт цветовой маркировки: назначение определяют по данным конкретного исполнения и проверке реакции на нагрев.

Если нужна более длинная линия, используют подходящий термопарный или компенсационный кабель для типа K. Произвольное медное удлинение через участки с разной температурой способно добавить ошибку. Соединения размещают так, чтобы на входе измерителя не возникал сильный температурный перепад.

Сигнальную линию прокладывают вдали от силовых проводов нагревателя, двигателей и других источников помех. Металлическая оплётка не заменяет правильную трассировку; способ её электрического подключения выбирают по схеме конкретной системы.

Что означает исполнение до 600 °C

Для этой позиции заявлено исполнение до 600 °C. Это не означает, что кабель, переход от капсулы к оплётке и изолированные клеммы можно целиком помещать в такую температуру. Условия для чувствительной части и холодного конца проверяют раздельно.

Рабочий предел определяется всей сборкой и условиями монтажа, а не теоретическим диапазоном типа K или шкалой преобразователя. Класс точности, герметичность и пригодность к конкретной среде также требуют данных на исполнение; их нельзя вывести из металлического корпуса.

Перед работой проверяют полярность, правдоподобность комнатного показания и рост температуры при контролируемом прогреве. Прибор с компенсацией холодного спая располагают вдали от горячих деталей. В системе управления нагревом дополнительно проверяют реакцию на обрыв датчика и отключение исполнительного выхода.

Параметры для подбора

Принципы подключения и удлинения описаны в руководстве OMEGA. Особенности конкретного преобразователя проверяют по его собственному паспорту.
