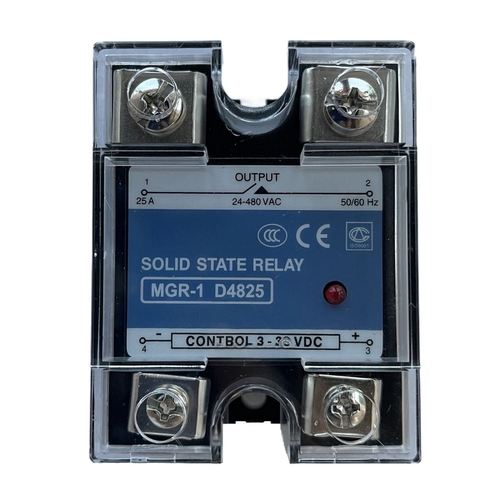

MGR-1 D4825 · 25 А
3–32 В DC → 24–480 В AC · однофазное · zero-cross
MGR-1 D4825 — однофазное твердотельное реле с номиналом 25 А для сетевых нагревательных столов, ТЭНов и термостатируемых установок. Управляющий вход принимает 3–32 В постоянного тока, а силовой выход коммутирует нагрузку 24–480 В переменного тока. Рабочий ток выбирают с учётом охлаждения и условий установки.
Исполнение на 25 А удобно для одного контура нагрева с внешним терморегулятором. Оно позволяет отделить управление температурой от силовой коммутации: контроллер обрабатывает сигнал датчика, а SSR включает питание нагревателя.

Низковольтный управляющий сигнал переключает отдельную цепь переменного тока.
Zero-cross уменьшает резкий скачок тока при включении резистивного нагревателя.
Подходит для циклической работы температурного контура при правильно выбранном охлаждении.
Характеристики и выбор исполнения
| Модель | MGR-1 D4825 |
|---|---|
| Исполнение | Однофазное SSR, управление DC → нагрузка AC |
| Номинал по току | 25 А; допустимый рабочий ток зависит от теплоотвода и температуры |
| Вход управления | 3–32 В DC; соблюдать полярность |
| Силовое напряжение | 24–480 В AC |
| Частота сети | 50/60 Гц |
| Способ включения | Zero-cross — вблизи перехода напряжения нагрузки через ноль |
| Подключение | Винтовые клеммы; силовая цепь 1–2, управление 3 «+» и 4 «−» |
| Монтаж | На подходящий теплоотвод с термоинтерфейсом |
| Индикация | Светодиод управляющей команды |
D4825 выбирают после расчёта рабочего тока нагревателя. Переход с версии на 10 А даёт больший номинал реле, но не увеличивает допустимый ток проводки, клемм или сетевого ввода.
Как SSR регулирует нагрев
При наличии команды реле начинает проводить ток вблизи нулевого напряжения сети. После снятия команды полупроводниковый AC-ключ прекращает проведение при спадании тока к нулю. Поэтому выход не повторяет произвольные быстрые импульсы так, как это делает MOSFET для постоянного тока.
Для нагревателя применяют управление долей времени: регулятор чередует интервалы включения и отключения, меняя среднюю мощность. Согласуйте период управления с SSR и тепловой инерцией объекта. Высокочастотный ШИМ и фазовое регулирование внутри полупериода для этого zero-cross-исполнения не предназначены.
Датчик температуры, регулятор и алгоритм защиты устанавливаются отдельно. SSR не поддерживает заданную температуру самостоятельно и не определяет, исправен ли нагреватель.
Две разные электрические цепи

| 1 и 2 • OUTPUT | Силовой ключ. Включается последовательно с нагрузкой переменного тока. |
|---|---|
| 3 • «+» | Положительный вывод управляющего входа 3–32 В DC. |
| 4 • «−» | Отрицательный вывод управляющего входа; не соединяется с силовой клеммой вместо возвратного провода управления. |
Диапазон 3–32 В относится только к входу управления. Выходу требуется отдельное питание переменного тока: реле не преобразует напряжение и не подаёт его самостоятельно. Для стола или другого нагревателя 12/24 В DC нужен ключ с выходом постоянного тока.
Совпадения напряжения контроллера недостаточно для прямого подключения GPIO: проверьте допустимый ток его выхода и входной ток конкретного SSR. Если требуется согласование, используют подходящий драйвер. Команды прошивки и назначение вывода зависят от контроллера.
Нагрузка и запас по току
Основной сценарий — резистивный нагреватель переменного тока. Для него рабочий ток можно оценить по мощности и напряжению, затем проверить запас и охлаждение. Холодное сопротивление некоторых нагревателей ниже рабочего, поэтому их пусковой ток также учитывают.
Это расчёт тока в выбранном примере, а не готовое разрешение на подключение такой мощности. Кабель, соединения, ввод, защита и теплоотвод должны соответствовать нагрузке и условиям монтажа.
У двигателя, трансформатора или блока питания пусковой ток и характер коммутации отличаются от ТЭНа. Выбирать их только по установившемуся току нельзя: требуется проверка пуска, перенапряжений и допустимости работы данного SSR. Больший номинал сам по себе эту проверку не заменяет.
Радиатор и установка в корпус
Во включённом состоянии на SSR рассеивается тепло. В документации серии при токе нагрузки 10 А указан обязательный радиатор. При меньшем токе теплоотвод также оценивают по длительности включения, температуре и условиям размещения. Номинал 25 А не означает возможность длительной работы с этим током на столе без теплоотвода.
- Подберите радиатор по тепловому расчёту и условиям обдува, затем проверьте соответствие монтажной площадки и отверстий.
- Установите чистое плоское основание реле через подходящий термоинтерфейс. Крепёж должен обеспечивать равномерный контакт без перекоса.
- Оставьте свободный путь воздуха через рёбра; при естественной конвекции ориентируйте их для восходящего потока.
- После установки проверьте температуру при длительной максимальной рабочей нагрузке и в реальных условиях внутри корпуса.
Небольшой радиатор, закрытый короб и соседний горячий блок питания могут ограничить рабочий ток раньше, чем предел на этикетке. При обслуживании учитывают нагрев основания и радиатора даже после отключения.
Отключение и первый запуск
Монтаж сетевой части выполняют при снятом напряжении. Подбирают защиту от короткого замыкания, проводники, наконечники и корпус; металлические части оборудования заземляют по схеме установки. Прозрачная крышка клемм не заменяет закрытый защитный корпус.
Перед первым включением сверяют модель и маркировку входа/выхода, полярность управления, последовательное включение нагрузки и крепление теплоотвода. Затем проверяют подачу команды, отключение нагрева и работу независимой защиты. Один светящийся индикатор не подтверждает исправность силового выхода.
Что проверить перед покупкой
В этой карточке выбирается MGR-1 D4825 с номиналом 25 А. Сопоставьте тип AC-нагрузки, её рабочий и пусковой ток, напряжение управляющего выхода, место для радиатора и условия вентиляции. Радиатор, термоинтерфейс и силовую защиту подбирают отдельно; их наличие в комплекте не предполагается.
Документация: серия MGR-1 — исполнения, подключение и охлаждение; параметры и принцип работы SSR — OMRON; рекомендации по применению SSR — OMRON.
