Адаптер питания 9 В · 1 А
DC-штекер · сетевое питание · подключение к совместимому входу
Сетевой адаптер 9 В, 1 А предназначен для питания Arduino-совместимых плат и других устройств с подходящим входом постоянного напряжения. Корпус со встроенной вилкой и кабелем с цилиндрическим DC-штекером позволяет использовать проект без постоянного подключения к USB компьютера.
При выборе важны три условия: допустимое напряжение входа, размер штекера и полярность. Название Arduino не означает совместимость со всеми платами семейства — способ питания проверяют по документации конкретного контроллера.

Для устройств с соответствующим входным диапазоном.
Запас источника рассчитывают по суммарной нагрузке.
Подключение без пайки к подходящему разъёму.

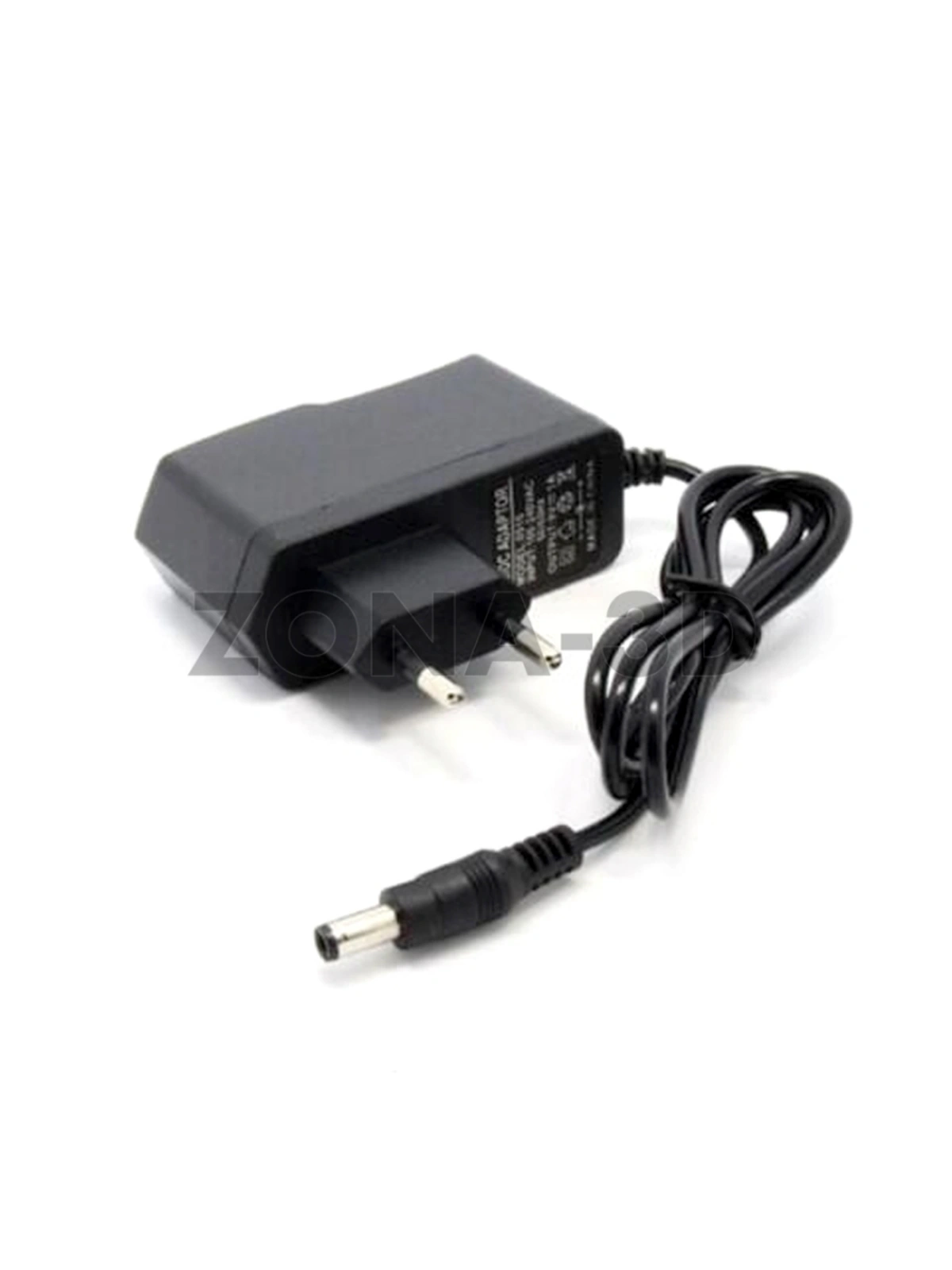

Что представляет собой адаптер
| Выходное напряжение | 9 В DC |
|---|---|
| Заявленный выходной ток | До 1 А |
| Конструкция | Сетевой корпус со встроенной двухконтактной вилкой |
| Выход | Кабель с цилиндрическим DC-штекером |
| Основное применение | Платы и устройства с подходящим входом 9 В |
| Перед подключением | Проверка полярности, размера разъёма и параметров нагрузки |
1 А — допустимая нагрузка источника, а не ток, который он принудительно подаёт в плату. Устройство потребляет столько, сколько требуется его схеме; суммарная нагрузка должна оставаться в пределах возможностей адаптера.
Подключение к Arduino UNO R3

Для DC-разъёма UNO R3 изготовитель рекомендует 7–12 В постоянного тока, поэтому 9 В входят в рекомендуемый диапазон. Требуется штекер с наружным диаметром 5,5 мм, внутренним 2,1 мм и положительным центральным контактом.
Перед первым подключением сопоставьте эти требования с вашим адаптером и платой. Если маркировка полярности не читается, проверьте выход мультиметром. Штекер должен входить без усилия и обеспечивать устойчивый контакт.
Для Mega, Due, Nano и других плат следует отдельно проверить допустимые напряжения и доступные входы питания. Физическое сходство разъёма не подтверждает электрическую совместимость.
Почему 1 А адаптера не равен 1 А на выводе 5V
На платах с линейным стабилизатором часть энергии при преобразовании 9 В в 5 В превращается в тепло. Поэтому предел питания датчиков и модулей от вывода 5V определяется стабилизатором, температурой и устройством самой платы. Большая надпись 1 А на адаптере этот предел не увеличивает.
Небольшой контроллер и маломощные датчики обычно проще обеспечить питанием, чем сервоприводы, моторы или длинную светодиодную ленту. Для силовых нагрузок используют соответствующий отдельный источник или преобразователь, а общую землю организуют по схеме проекта.
Если плата перезапускается при включении нагрузки, проверьте потребление, падение напряжения в проводах и нагрев стабилизатора. Повышение напряжения адаптера без расчёта не устраняет причину и может увеличить нагрев.
Практический порядок подключения
- Проверьте параметры сетевого входа на корпусе адаптера и состояние вилки, кабеля и штекера.
- Убедитесь, что вход устройства рассчитан на 9 В DC и совпадают полярность и размер разъёма.
- Соедините штекер с подходящим входом платы, затем включите адаптер в сеть.
- При первом запуске проверьте работу проекта и нагрев под его обычной нагрузкой.
Не подавайте 9 В напрямую на контакты 5V, 3.3V или USB. Подключение через VIN выполняют только по схеме конкретной платы; отдельные источники на VIN и DC-разъёме не объединяют произвольно.
Адаптер размещают в сухом месте, оставляют свободный доступ воздуха и не натягивают кабель. Название товара описывает назначение для проектов Arduino и не подтверждает выпуск адаптера компанией Arduino.
