MEAN WELL LRS-150-24
24 В DC · 6,5 А · 156 Вт

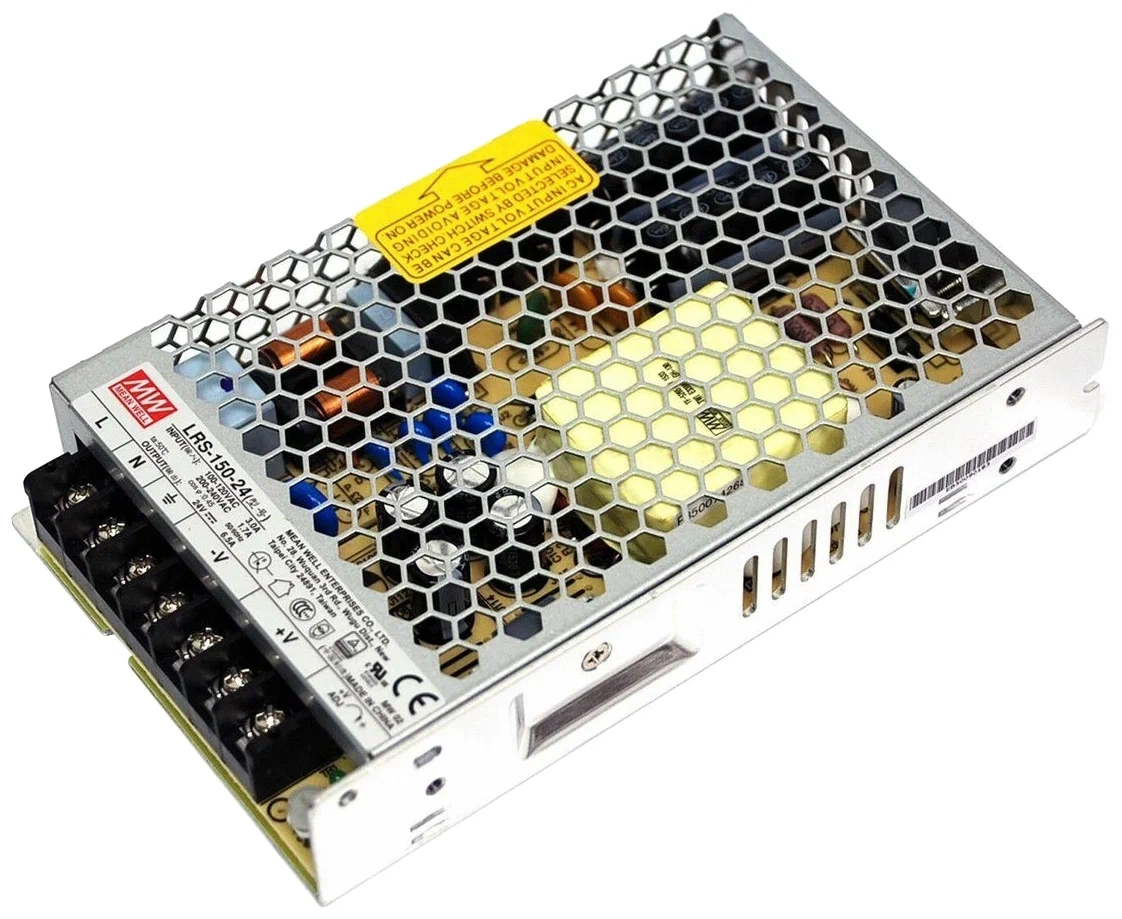

MEAN WELL LRS-150-24 — компактный источник постоянного напряжения 24 В для электроники 3D-принтера, автоматики и периферии. Он выдаёт до 6,5 А при номинальной мощности 156 Вт и охлаждается без вентилятора. Корпус высотой 30 мм удобен для установки в неглубокий отсек с доступом воздуха.
Для этой модели ток 6,5 А указан в заводском паспорте и на шильдике. При подборе нагрузки ориентируйтесь на полное обозначение LRS-150-24: число 150 в названии серии не заменяет параметры конкретного выхода. Входной диапазон выбирается переключателем 115/230 В.
Постоянное напряжение; потребители выбирают по напряжению и общей мощности.
Высота 30 мм упрощает размещение, но не отменяет доступ воздуха и место для проводов.
Проверьте селектор сети, защитное заземление и полярность выходных линий.
Где использовать и как выбрать
Подходит для платы управления, совместимых вентиляторов, датчиков через предусмотренное платой питание и других потребителей 24 В. В небольшой системе может питать и нагреватели, если их общая мощность вместе с электроникой укладывается в допустимую нагрузку. Для крупного нагревательного стола одного совпадения напряжения недостаточно: его мощность может превышать возможности этого блока.
Отсутствие вентилятора устраняет именно шум его вращения; свободный обдув корпуса всё равно необходим. Эта модель заметно короче LRS-200 и LRS-350, поэтому при замене нужно заново сверить крепёж, а не только выходное напряжение.
Характеристики LRS-150-24
| Производитель / модель | MEAN WELL / LRS-150-24 |
|---|---|
| Номинальный выход | 24 В DC; до 6,5 А |
| Номинальная мощность | 156 Вт |
| Подстройка напряжения | 21,6–28,8 В; соблюдать пределы тока и мощности |
| Вход AC | 85–132 / 170–264 В, ручной выбор диапазона; 47–63 Гц |
| КПД, типичное значение | 89% |
| Пульсации и шум, максимум | 200 мВ пик-пик по методике производителя |
| Охлаждение | Естественная конвекция |
| Температура окружающего воздуха | −30…+70 °C, с уменьшением допустимой нагрузки |
| Габариты корпуса | 159 × 97 × 30 мм |
Если не указано иное, паспортные параметры измерены при входе 230 В AC, номинальной нагрузке и температуре воздуха +25 °C. Значения относятся к этой модели, а не ко всем исполнениям серии.
Расчёт нагрузки
Стол 120 Вт потребляет при 24 В ток 5 А. Из номинальных 6,5 А останется 1,5 А на остальные узлы до учёта температурного снижения мощности. Поэтому такой набор нельзя считать подходящим, пока не посчитаны хотенд, электроника и остальные одновременно работающие потребители.
Подстройка выхода не увеличивает мощность источника: при повышении напряжения допустимый ток может ограничиваться мощностью. Регулятор не превращает блок в лабораторный источник с задаваемым ограничением тока или зарядное устройство для аккумуляторов.
Охлаждение и доступная мощность

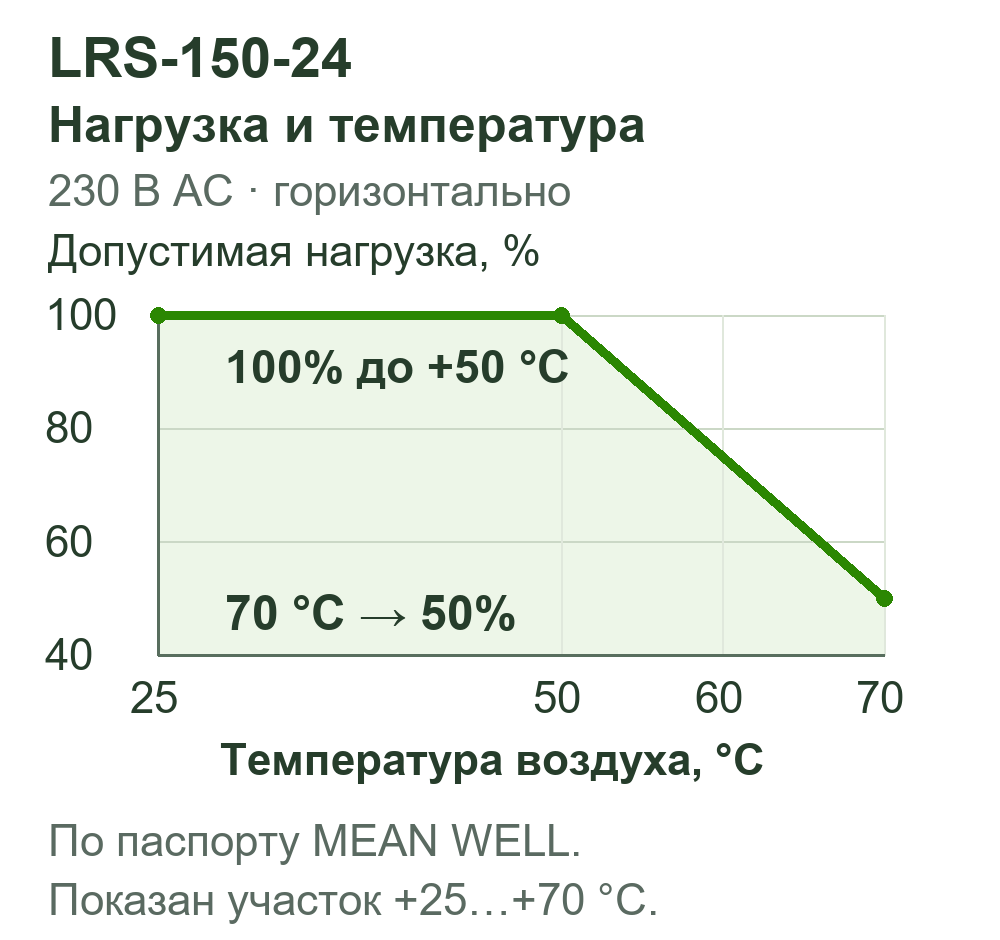

При входе 230 В AC и горизонтальной установке паспортная кривая допускает 100% нагрузки до +50 °C. Выше этой температуры нагрузку уменьшают: при +70 °C остаётся 50% номинала, то есть 78 Вт.
Это температура воздуха около блока, а не показание датчика хотенда. Для иной ориентации и тесного отсека условия охлаждения проверяют отдельно. Оставляйте вентиляционные отверстия открытыми; не размещайте источник рядом с нагревательным столом без защиты от его тепла.

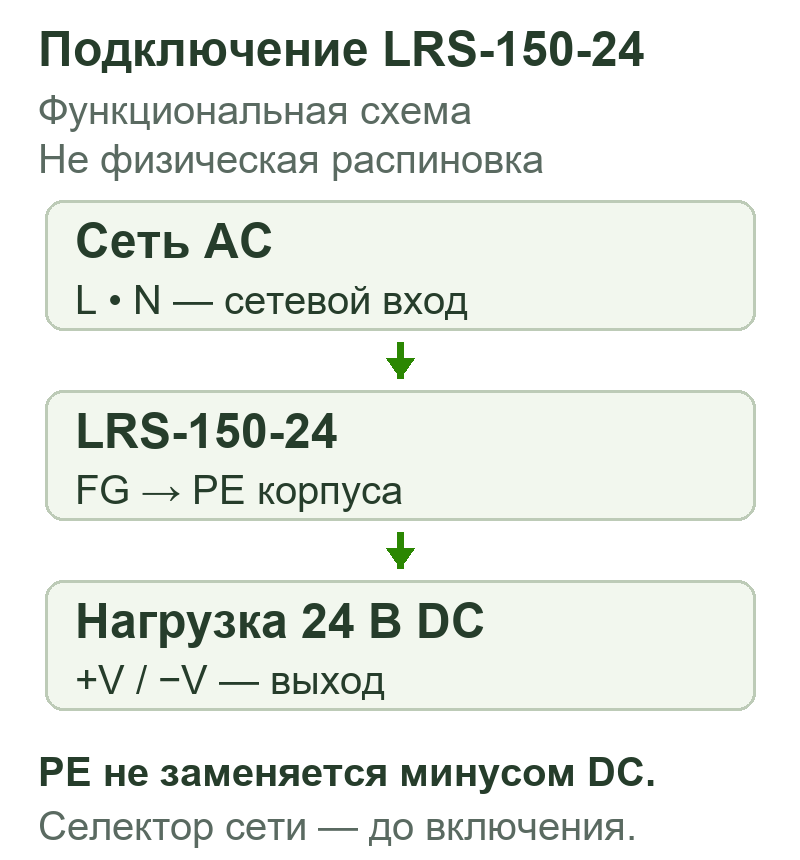

Подключение и первый запуск
Подключение сети выполняют при полностью отключённом питании. В сети 220–230 В селектор должен стоять в положении 230 В; переключать его под напряжением нельзя. Корпус устанавливают внутри оборудования, исключая случайное прикосновение к сетевым клеммам.
| L / AC-L | Фаза сетевого питания |
|---|---|
| N / AC-N | Нейтраль |
| FG / знак заземления | Защитное заземление PE корпуса |
| +V / −V | Положительный вывод и возврат постоянного тока |
FG соединяют с PE; вывод −V не заменяет защитное заземление. Одинаково обозначенные выходные клеммы относятся к одной шине, поэтому допустимый ток блока не умножается на их количество. Не соединяйте выходы нескольких источников параллельно без предусмотренного производителем решения.
Проверка перед эксплуатацией
- Сверьте напряжение всех потребителей и положение сетевого селектора. Проверьте крепление, защиту сетевых клемм и свободный проход воздуха.
- Подберите провода и защиту отдельных линий по току и условиям монтажа. Убедитесь, что жилы надёжно зажаты и не выступают за клеммы.
- До подключения чувствительной нагрузки измерьте выход и, если требуется, настройте его в допустимом для нагрузки диапазоне.
- Проверьте работу при одновременной нагрузке: напряжение на потребителях, нагрев соединений и температуру в отсеке.
Встроенные защиты от перегрузки, короткого замыкания, перенапряжения и перегрева не заменяют защиту проводки. При повторных отключениях сначала устраните причину: перегрузку, короткое замыкание или недостаточный отвод тепла.
Перед покупкой и документация
Проверьте модель LRS-150-24, входной диапазон, выход 24 В, место для корпуса и доступ к клеммам. Кабели, наконечники, защита линий и монтажный крепёж подбираются под оборудование; их наличие в поставке нужно сверить отдельно.
Паспорт MEAN WELL LRS-150-24 — параметры, кривые и монтажный чертёж
Руководство MEAN WELL по установке корпусных источников
