BIGTREETECH
Mini12864 V2.0
128×64 точки · RGB-подсветка · EXP1/EXP2 или FPC

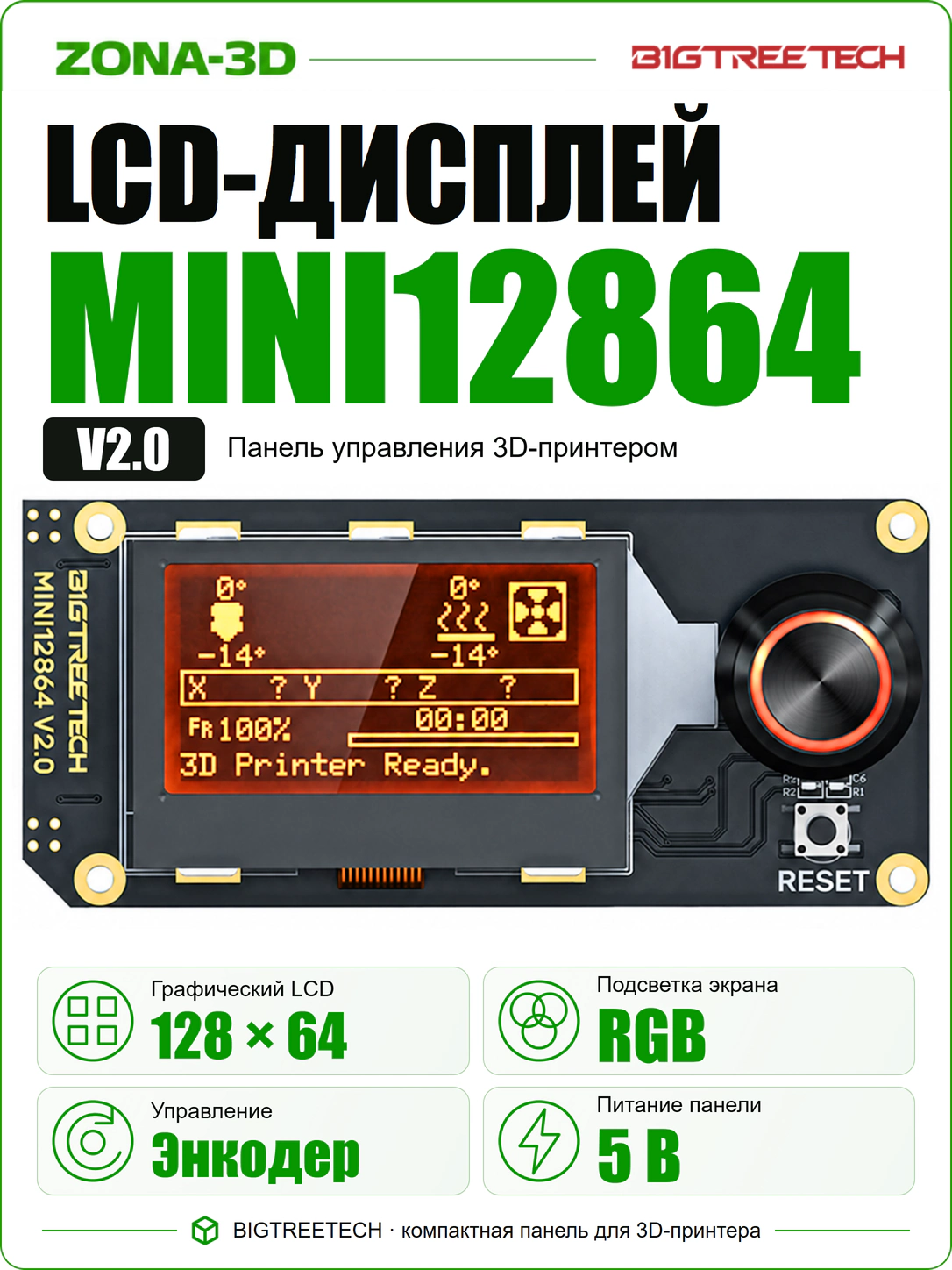

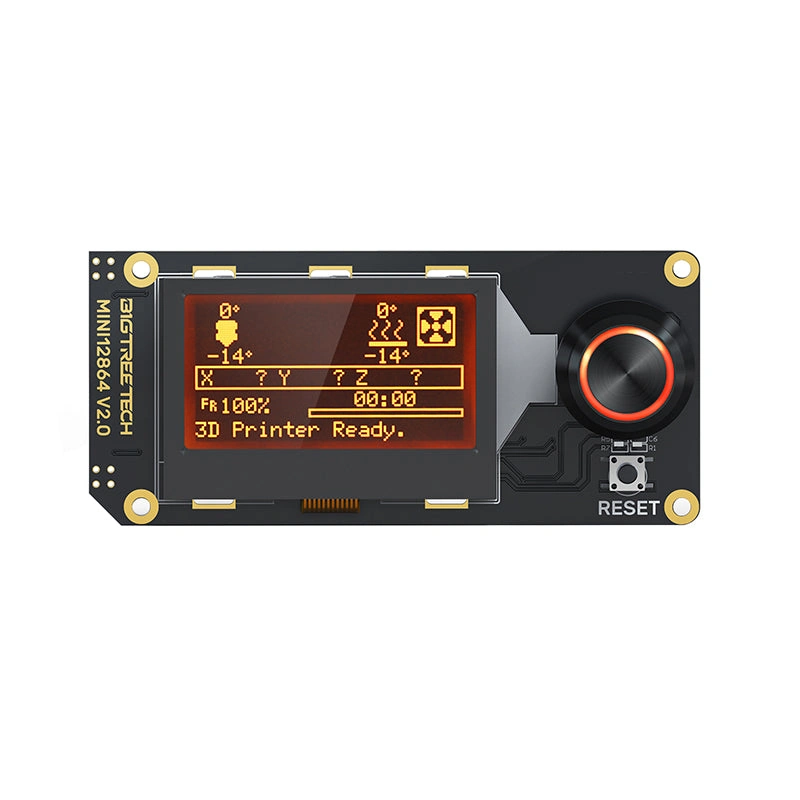

BIGTREETECH Mini12864 V2.0 — компактная графическая панель управления 3D-принтером с экраном 128×64 точки, поворотным энкодером, SD-картридером и RGB-подсветкой. Она помогает следить за состоянием печати и работать с меню рядом с принтером. Панель подключается к совместимой управляющей плате двумя шлейфами EXP1/EXP2 или через FPC-разъём Display; её работа и доступные команды настраиваются в Marlin либо Klipper.
Формат подходит для самосборного принтера, обновления электроники и установки компактной панели в переднюю стенку корпуса. Выбор пункта выполняется поворотом ручки, подтверждение — нажатием. Экран отображает меню, которое формирует прошивка управляющей платы; собственную операционную систему или отдельный компьютер для графического интерфейса панель не содержит.
Температуры, состояние задания и доступные команды видны без обращения к внешнему экрану.
EXP1/EXP2 либо совместимый FPC позволяют выбрать подключение под конкретную плату.
RGB-подсветка экрана и ручки помогает подобрать читаемый интерфейс под место установки.
Где используется Mini12864
Панель удобна в компактных FDM/FFF-принтерах, в том числе в сборках с кинематикой Cartesian или CoreXY. Совместимость определяет электроника, а не форма рамы: нужны подходящие разъёмы, питание и поддержка дисплея в прошивке. В руководстве V2.0 показаны примеры со SKR 3 и Octopus MAX EZ V1.0.
В Marlin панель используется как локальный графический интерфейс. В Klipper она обслуживается через секцию [display] и меню Klipper. Для сенсорного интерфейса KlipperScreen нужен другой класс экранов и вычислительная платформа: Mini12864 управляется энкодером.
Технические характеристики
| Модель и ревизия | BIGTREETECH Mini12864 V2.0 |
|---|---|
| Экран | Графический LCD, 128×64 точки |
| Управление | Поворотный энкодер с нажатием; кнопка RESET |
| Подсветка | RGB; настраивается программно |
| Питание панели | DC 5 В |
| Логика SD-интерфейса | 3,3 В и 5 В по руководству V2.0; общую совместимость проверяют по распиновке платы |
| Подключение | EXP1 + EXP2 либо FPC Display, 18 контактов |
| Дополнительные элементы | SD-картридер, зуммер |

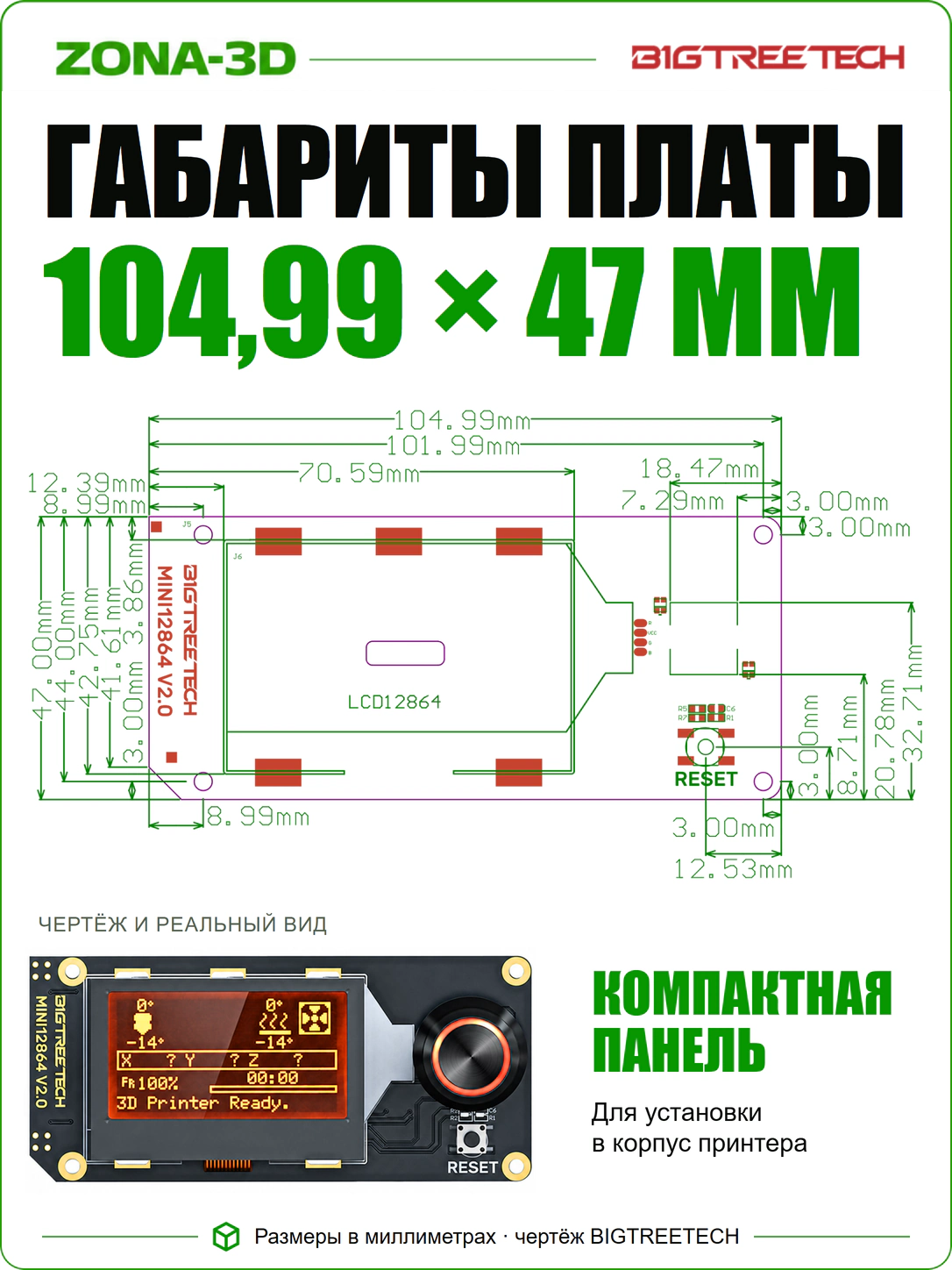

| Габариты платы | 104,99 × 47 мм; монтажные размеры — по чертежу V2.0 |
| Программная поддержка | Marlin и Klipper при соответствующей конфигурации |
Размер платы не равен расстоянию между монтажными отверстиями. Перед изготовлением корпуса используйте официальный размерный чертёж и проверьте зазор для ручки, разъёмов и SD-карты.
Органы управления и разъёмы
Энкодер позволяет перемещаться по спискам и менять значения в меню. Зуммер подаёт сигналы, предусмотренные прошивкой. RESET связан с цепью сброса: эта кнопка не отключает силовое питание принтера и не заменяет отдельный выключатель.

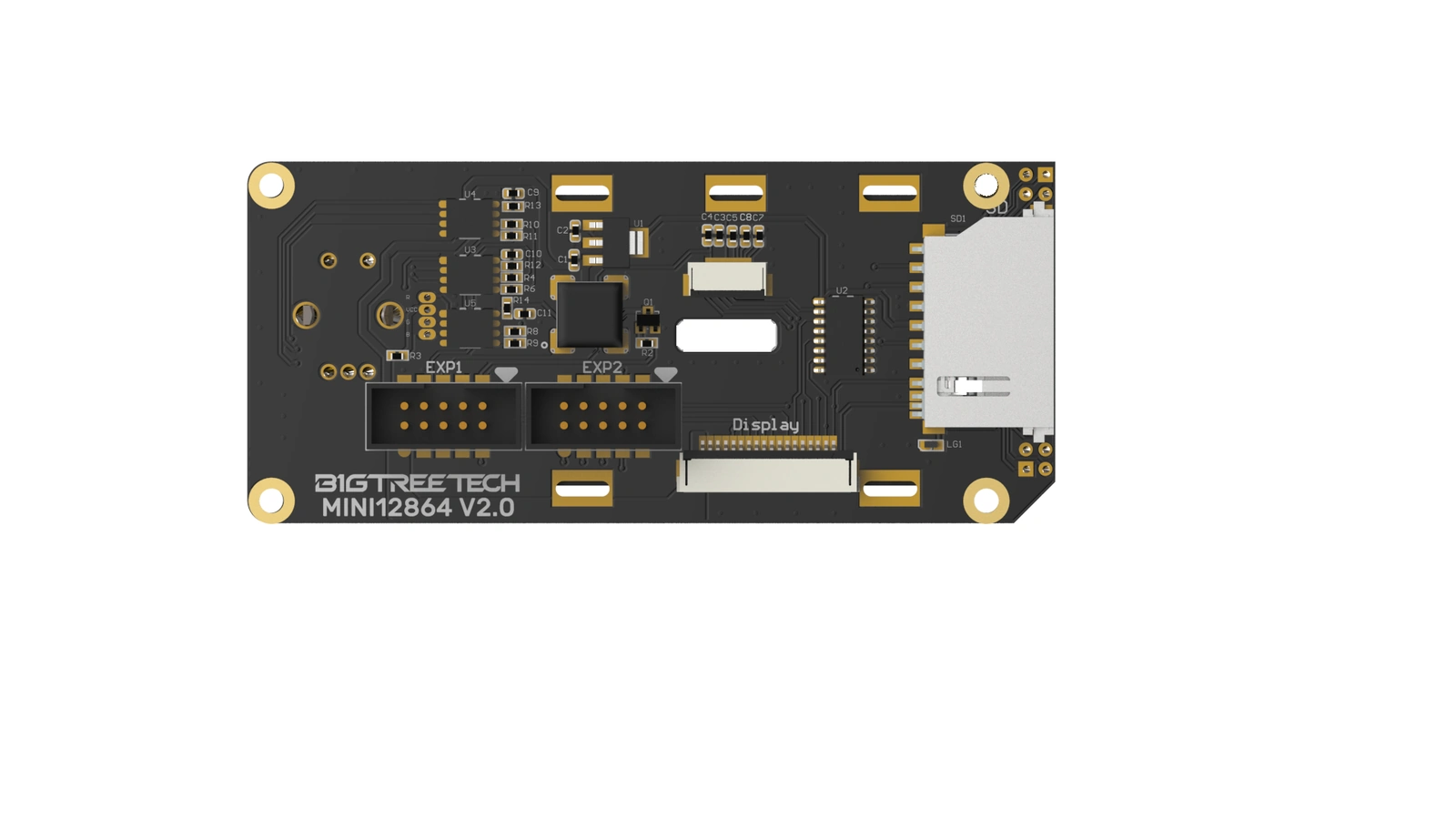

На обратной стороне находятся EXP1, EXP2, FPC-разъём с подписью Display и SD-картридер. Установка должна оставлять доступ к карте и защёлке FPC. Разместите плату на стойках, чтобы пайка и контакты не касались металлической стенки корпуса.
Свечение подсветки ещё не подтверждает обмен данными с LCD. Если свет есть, а символов нет, отдельно проверяют профиль дисплея, контрастность и сигнальные соединения.

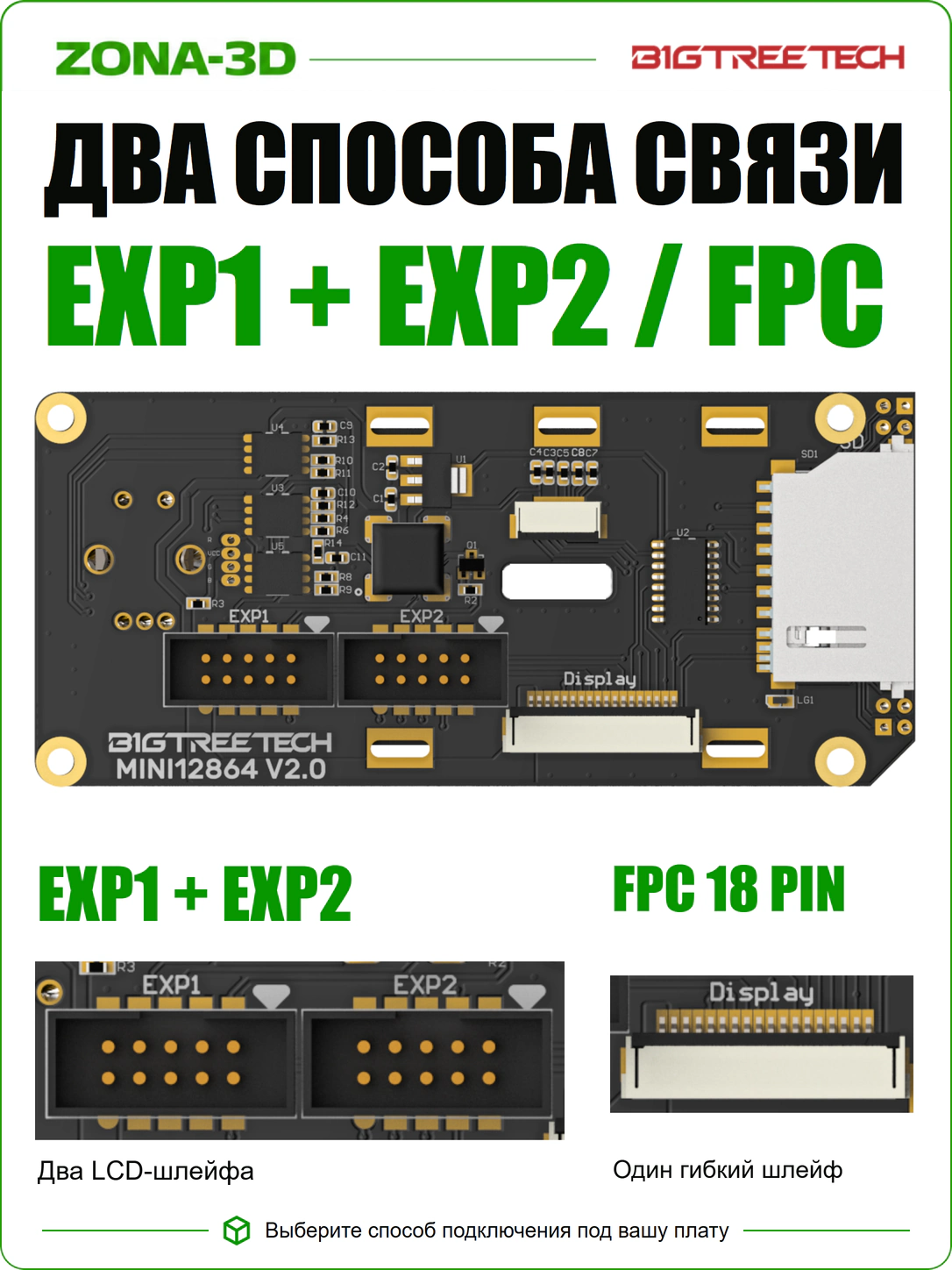

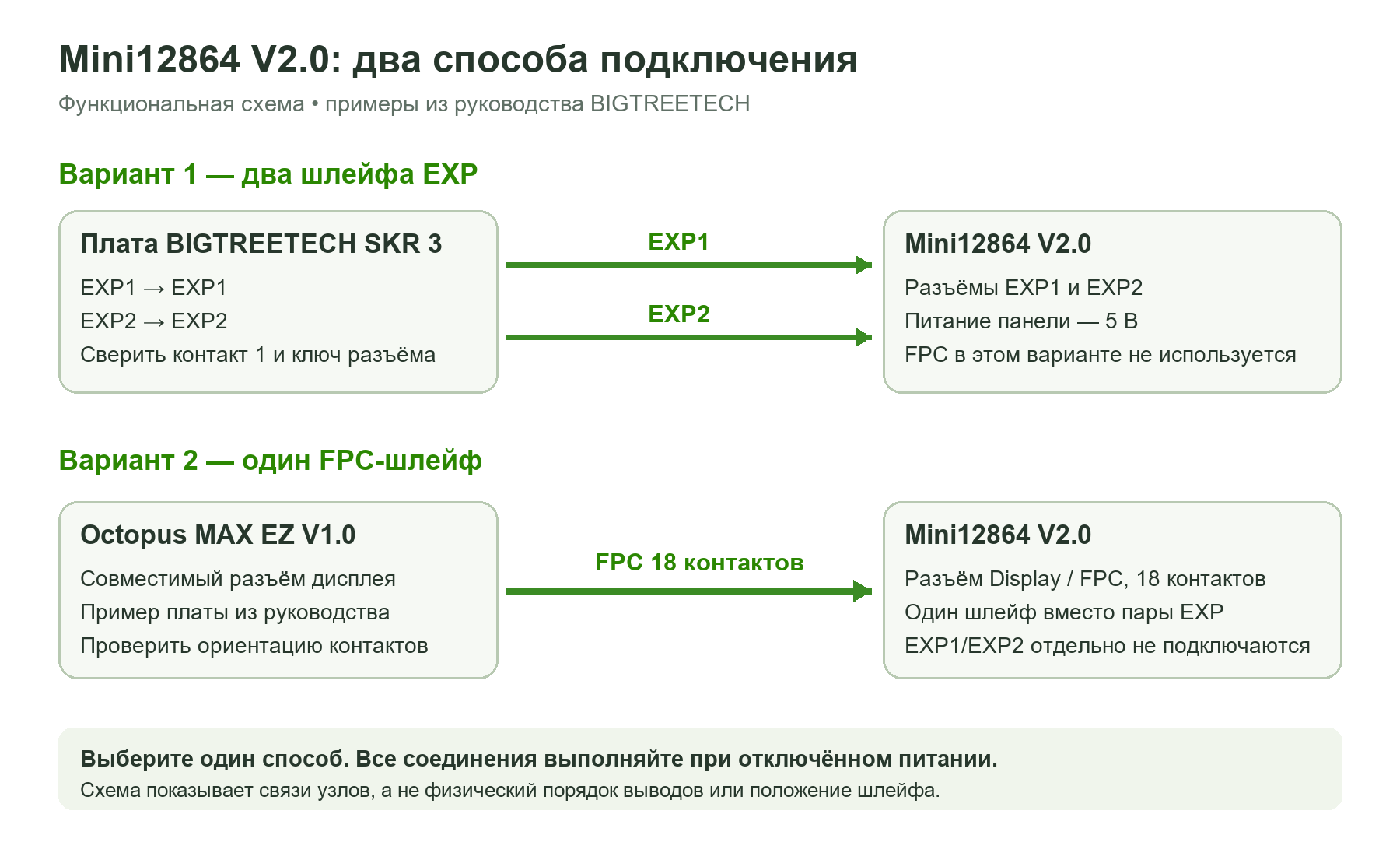

Два способа подключения
| Способ | Что соединяется | Подтверждённый пример |
|---|---|---|
| EXP1 + EXP2 | Два шлейфа: EXP1 соединяется с EXP1, EXP2 — с EXP2. | В руководстве приведён пример SKR 3. |
| FPC Display | Один 18-контактный шлейф к совместимому разъёму дисплея. | В руководстве приведён пример Octopus MAX EZ V1.0. |
Используйте один предусмотренный способ подключения. Наличие похожего FPC-разъёма на другой плате само по себе не означает совместимость: проверяют число контактов, их назначение, шаг и ориентацию открытых площадок шлейфа. На EXP также сверяют контакт 1 и положение ключа.
Настройка Marlin
Для дисплея выбирают профиль BIGTREETECH Mini12864. В проверенной ветке Marlin 2.1.x он называется BTT_MINI_12864 и относится к V1.0/V2.0. В оригинальном руководстве V2.0 используется прежнее обозначение BTT_MINI_12864_V1. Ориентируйтесь на комментарии именно в своей версии Configuration.h: добавление отсутствующего старого параметра не гарантирует настройку экрана.
Для RGB-подсветки проверяют NEOPIXEL_LED, назначение сигнального вывода и параметры цепочки светодиодов. Поддержка носителя включается через SDSUPPORT, а расположение SD-интерфейса должно соответствовать подключённой панели. После сборки прошивки сначала проверьте экран, энкодер и подсветку.
M502 сбрасывает настройки EEPROM; применять её вслепую только ради экрана не следует.Настройка Klipper
В конфигурации Klipper задают тип LCD, выводы управления, энкодер и подсветку. Руководство V2.0 использует псевдонимы вида EXP1_3; они должны быть объявлены для конкретной управляющей платы. Перенос номеров физических выводов от другой модели способен создать конфликт с уже подключёнными устройствами.
| Параметр | Назначение |
|---|---|
lcd_type: uc1701 | Тип графического дисплея в примере производителя. |
contrast: 63 | Начальное значение из руководства; читаемость проверяют на установленной панели. |
encoder_pins и click_pin | Поворот и нажатие ручки; назначения сверяют с конфигурацией платы. |
[neopixel btt_mini12864] | В примере: три светодиода, chain_count: 3, порядок RGB. |
Способ SPI зависит от контроллера: может потребоваться указать аппаратную шину или программные сигналы. Полный пример производителя и справочник Klipper приведены ниже. После изменения конфигурации проверьте не только изображение, но и направление перемещения по меню.

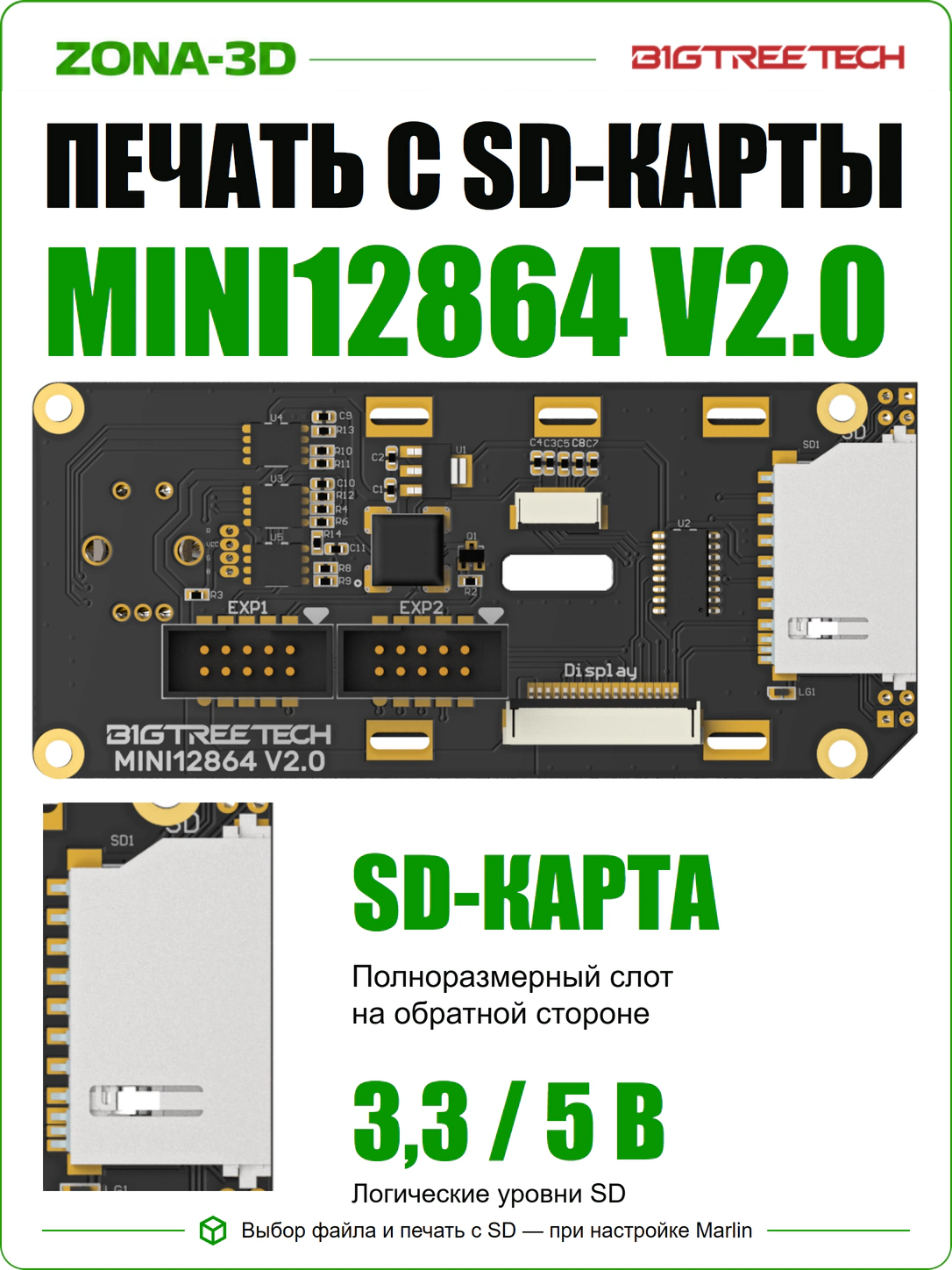

SD-карта и доступные функции
В Marlin встроенный картридер может использоваться для выбора подготовленного G-code при включённой поддержке SD и корректном подключении интерфейса. Сам экран не выполняет слайсинг: модель предварительно обрабатывают в слайсере под настройки принтера.
В типовой конфигурации Klipper задания размещаются на хосте и доступны через virtual_sdcard. Наличие физического слота на панели не означает, что карта в нём автоматически станет источником печати. Состав меню, команды паузы и возможности регулировки зависят от настроенной прошивки.
Первый запуск и проверка
- Сверьте маркировку V2.0, схему своей платы и выбранный тип кабеля.
- Закрепите панель без изгиба текстолита; оставьте свободными карту и разъёмы.
- При отключённом питании установите шлейфы, затем ещё раз проверьте их ориентацию.
- Загрузите соответствующую конфигурацию прошивки и включите питание.
- Проверьте символы, контрастность, поворот и нажатие энкодера, подсветку.
- Проверьте функции меню на неподвижном принтере; затем переходите к управлению нагревом и движением.
| Наблюдение | Что проверить |
|---|---|
| Свет есть, символов нет | Профиль LCD, контрастность, EXP/FPC и соответствие выводов. |
| Меню не реагирует на ручку | Назначение энкодера и кнопки, надёжность подключения. |
| Изображение работает, RGB не меняется | Настройки NeoPixel и сигнальный вывод подсветки. |
| Не видна SD-карта | Поддержка SD в прошивке, выбранный интерфейс и формат носителя. |
Что проверить перед покупкой
Основное изделие — панель BIGTREETECH Mini12864 V2.0. Вариант и количество шлейфов, наличие ручки или монтажных аксессуаров уточняйте по комплектации выбранной поставки: иллюстрации производителя не являются перечнем вложений. Управляющая плата, источник питания и SD-карта выбираются для проекта отдельно.
Сверьте ревизию, доступные EXP/FPC-разъёмы, поддержку в вашей прошивке и пространство в корпусе. Если меняете другую панель 12864, дополнительно сравните распиновку и способ управления подсветкой: одинаковое разрешение не обеспечивает взаимозаменяемость.
Официальная документация
- BIGTREETECH: руководство Mini12864 V2.0 — параметры, разъёмы и примеры настройки.
- BIGTREETECH: аппаратные материалы V2.0 — размерные чертежи и распиновка.
- Marlin: Configuration.h — действующие названия профилей дисплеев.
- Klipper: дисплеи и NeoPixel — параметры конфигурации.
