BIGTREETECH
TFT35 V3.0.1
3,5″ · 480×320 · Touch и LCD12864

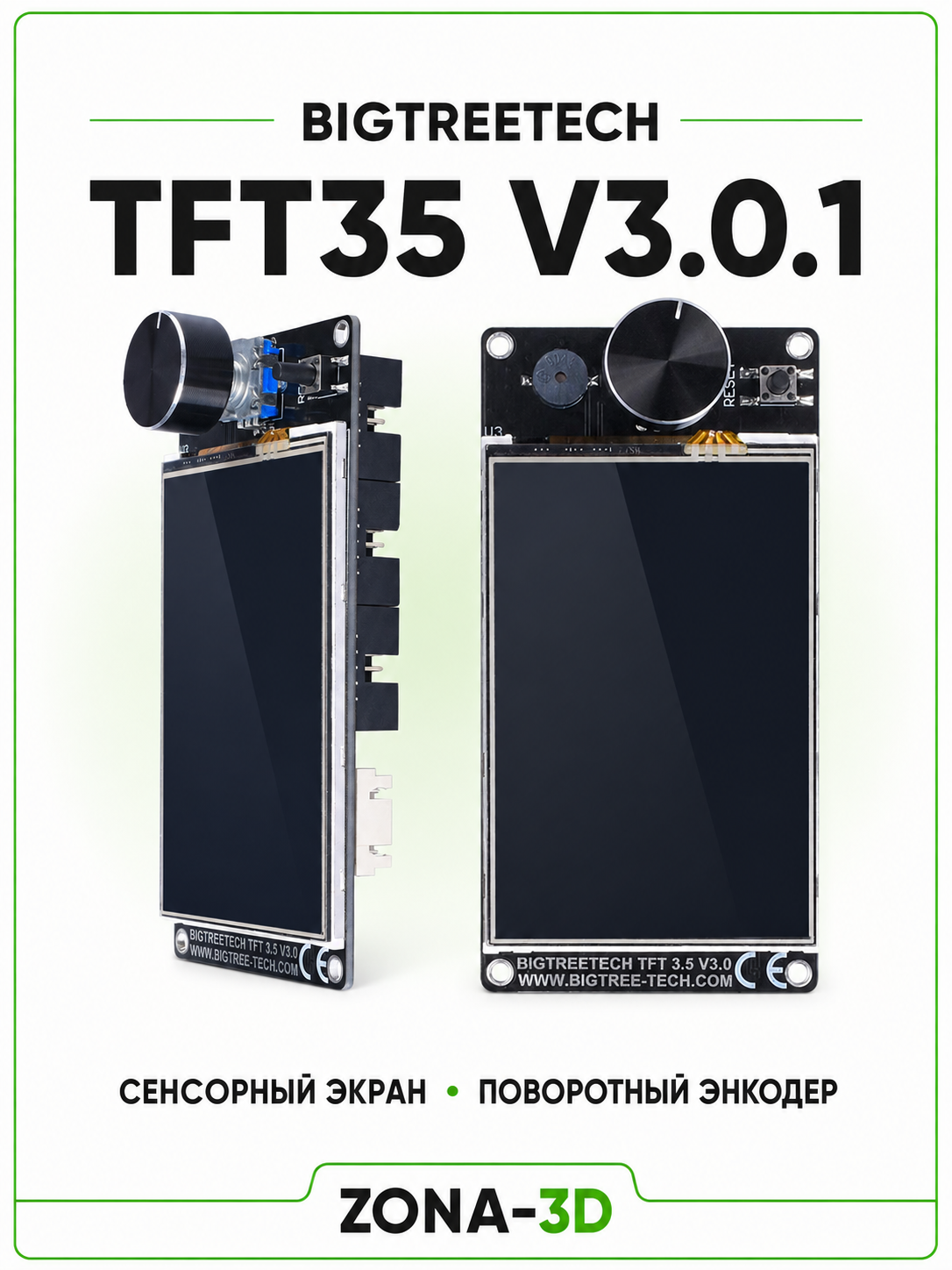

BIGTREETECH TFT35 V3.0.1 — сенсорный цветной дисплей 3,5 дюйма с разрешением 480×320 и поворотным энкодером для совместимых 3D-принтеров. Панель поддерживает два режима: собственное меню Touch с передачей команд по UART и эмуляцию классического LCD12864 через EXP-разъёмы. Горизонтальная плата удобна для установки в самостоятельную панель управления; перед монтажом нужно проверить размеры, разъёмы и настройки прошивки принтера.
В Touch-режиме меню выполняется на микроконтроллере экрана. В режиме LCD12864 интерфейс формирует управляющая плата, а энкодер используется для навигации. Подключения для двух режимов отличаются: наличие изображения на дисплее ещё не означает, что он обменивается командами с принтером.
Цветное меню Touch либо привычный интерфейс LCD12864 после настройки нужного режима.
В Touch-режиме дисплей может читать собственные носители и передавать G-code контроллеру.
Размещение дисплея и ручки рядом подходит для отдельных корпусов панели управления.
Для каких проектов подходит
Панель используют при сборке принтера с совместимым контроллером или обновлении интерфейса существующей машины. Через меню доступны операции с температурами, перемещениями и печатью, если необходимые команды поддерживаются прошивкой основной платы.
TFT35 не заменяет контроллер двигателей и нагревателей. В нём нет Linux-компьютера: установить KlipperScreen как на Raspberry Pi нельзя. Для Klipper возможную LCD-эмуляцию проверяют по отдельной конфигурации; обычный Touch-интерфейс по UART не следует считать автоматически совместимым с этой системой.
Технические характеристики
| Модель карточки | BIGTREETECH TFT35 V3.0.1, без обозначения E3 |
|---|---|
| Экран | 3,5 дюйма, цветной TFT, 480×320 точек |
| Управление | Сенсор и поворотный энкодер с нажатием |
| Режимы | Touch по UART; эмуляция LCD12864 через EXP |
| Питание | 5 В DC |
| Последовательный порт | RS232 на панели для подключения к совместимому TFT/UART-порту |
| EXP | EXP1 + EXP2 либо EXP3 для совместимой схемы E3 |
| Носители панели | SD-карта, USB-накопитель; печать с них в Touch-режиме |
| Микроконтроллер | 32-битный; перед обновлением проверяется вариант STM32/GD32 |
| Габарит семейства V3.0 | 110 × 58 мм по спецификации руководства |
| Расширения | WIFI, FIL-DET, PS-ON, дополнительные UART |
Размеры и назначение разъёмов приведены по аппаратному руководству семейства V3.0. Для изготовления корпуса сверяйте размерный чертёж и свою плату V3.0.1. Старое руководство с STM32 не подтверждает тип микроконтроллера любой последующей партии.
Как устроены два режима
| Параметр | Touch | LCD12864 |
|---|---|---|
| Кто формирует меню | Прошивка экрана | Прошивка управляющей платы |
| Управление | Сенсорные кнопки | Энкодер |
| Связь с принтером | UART-кабель | EXP-шлейфы |
| SD/USB дисплея | Источник заданий через UART | Не становится автоматически носителем основной платы |
Для вызова выбора режима удерживают кнопку энкодера приблизительно три секунды, как указано в руководстве. Если подключён только один интерфейс, второй режим не получит связь с контроллером. Для работы обеих возможностей нужны соответствующие кабели и настройки.

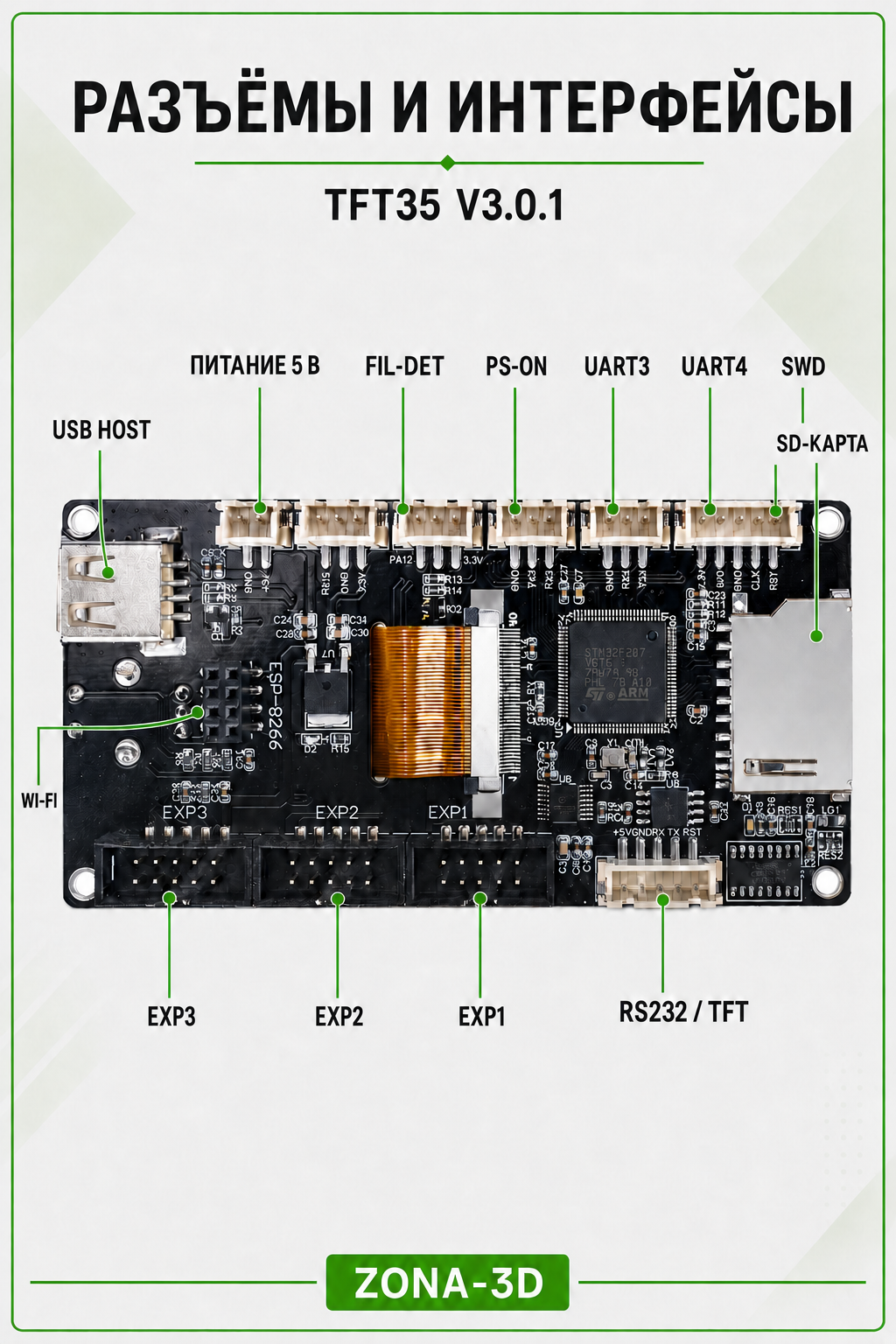

Подключение к контроллеру
Сенсорный режим использует порт RS232 дисплея. Его соединяют с предназначенным для TFT последовательным портом платы, проверяя назначение RX, TX, питания, земли и сброса. Обозначение RS232 на изделии не является разрешением подключать произвольный компьютерный COM-порт.
Для LCD12864 при двух LCD-разъёмах используют EXP1 и EXP2. Для совместимых плат с одним E3-разъёмом руководство предусматривает EXP3 дисплея. Эти варианты альтернативны: все три EXP одновременно не требуются. Совпадения формы разъёма недостаточно — важна его распиновка.
Настройка Marlin и UART
Для Touch включите в прошивке контроллера последовательный порт, к которому подключён экран. Скорость UART в настройках TFT и Marlin должна совпадать. Номер порта зависит от конкретной платы, поэтому готовое значение SERIAL_PORT нельзя переносить между моделями без проверки.
Для двух EXP официальный README рекомендует REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER. Для документированной схемы E3 с одним шлейфом используется CR10_STOCKDISPLAY. Выбирайте один подходящий профиль дисплея.
Текущий проект TouchScreenFirmware указывает Marlin 2.1.1 как минимальную версию для описанных зависимостей. Дополнительные отчёты, работа с EEPROM, диалоги хоста и другие функции требуют настроек из README. Успешное соединение не подтверждает, что все расширенные команды уже доступны.
Обновление прошивки дисплея
Сначала прочитайте маркировку платы и микроконтроллера. В проекте есть разные сборки STM32 и GD, а также отдельные варианты для E3 и B1. Названия TFT35 и размера экрана недостаточно для безопасного выбора файла.
- Сохраните собственные настройки и выберите сборку для модели и MCU.
- Подготовьте SD-карту FAT32 объёмом не более 8 ГБ согласно README.
- Поместите в корень карты нужный
.bin, папку ресурсовTFT35и согласованныйconfig.ini. - Выполните обновление с SD-слота дисплея по инструкции проекта.
- Проверьте шрифты, значки, калибровку касаний и параметры UART.
Не переименовывайте бинарный файл произвольно и не отключайте питание во время записи. USB поддерживает обновление отдельных ресурсов, но загрузка бинарной прошивки выполняется с SD. Ресурсы и конфигурация должны соответствовать версии программного обеспечения.
Носители и дополнительные модули
В Touch-режиме дисплей считывает задания со своей SD-карты или USB-накопителя и отправляет команды принтеру. Носитель управляющей платы остаётся отдельным: доступ к нему зависит от прошивки контроллера и настроек обмена.
Разъём WIFI рассчитан на внешний модуль и сам по себе не означает наличие беспроводной связи. FIL-DET предназначен для совместимого датчика, а PS-ON — для соответствующего управляющего модуля. PS-ON не используется для прямого подключения сетевого напряжения. Возможности расширений включают после проверки электрической совместимости и настроек TFT.
Монтаж и проверка первого запуска
Проверьте положение энкодера, высоту разъёмов, выход шлейфов и доступ к SD/USB. Формат обычного TFT35 отличается от TFT35-E3: корпус под E3 нельзя выбирать только по диагонали. Рамка не должна нажимать на сенсорную поверхность.
| Симптом | Что проверить |
|---|---|
| No printer attached | UART-кабель, выбранный порт и совпадение скорости. |
| Touch есть, LCD12864 пуст | EXP-соединение и профиль дисплея в прошивке платы. |
| LCD12864 есть, Touch не связан | Отдельное UART-подключение и его настройку. |
| Нет части значков | Ресурсы TFT35 и их соответствие прошивке. |
Сначала убедитесь в связи и корректном отображении температур. Движение и нагрев проверяйте после настройки датчиков, концевиков и исполнительных узлов контроллера.
Комплектация и документация
Основное изделие — TFT35 V3.0.1. Количество шлейфов, последовательный кабель, ручку и крепёж сверяйте с комплектацией заказа. Фотография аппаратного семейства иллюстрирует конструкцию и не задаёт состав конкретной поставки.
- BIGTREETECH TFT35 V3.0: аппаратные материалы — руководство, схемы и размеры семейства.
- TouchScreenFirmware — поддерживаемые модели, зависимости и обновление.
- BIQU: выбор прошивки STM32/GD.
- Marlin: параметры конфигурации.
