Драйвер A4988 шагового двигателя красный

Компактный модуль для точного управления биполярными шаговыми моторами

Модуль обеспечивает плавный ход за счет микрошагового режима вплоть до 1/16 шага и удобного управления по интерфейсу STEP/DIR. Регулируемый ограничитель тока позволяет согласовать драйвер с конкретной обмоткой двигателя и работать на повышенном напряжении питания без перегрева мотора. Защита от перегрева, пониженного напряжения и коротких замыканий повышает надежность в составе 3D‑принтеров, ЧПУ и робототехники.

Благодаря типовой посадочной плате и стандартному шагу выводов модуль легко встраивается в готовые контроллеры и самодельные проекты. Для быстрой настройки тока предусмотрен удобный подстроечный резистор, а состояние линий управления наглядно задается джамперами. Модуль стабильно работает при логике 3,3/5 В и выдерживает длительные циклы работы при корректном охлаждении.

Чем отличается от других решений

• Поддерживает микрошаг до 1/16, что заметно снижает вибрации по сравнению с модулями, ограниченными 1/8 шага, при этом сохраняется простое подключение и настройка
• Совместим с логикой 3,3–5 В большинства микроконтроллеров без дополнительных согласующих узлов
• Диапазон питания 8–35 В дает запас по скорости и моменту на высоких оборотах
• Наличие аппаратных защит (тепловая, от сквозных токов, от коротких замыканий) помогает обезопасить двигатель и электроники в сборке
• Стандартный форм‑фактор «Pololu‑совместимый» упрощает замену/апгрейд в платах 3D‑принтеров и CNC‑контроллеров
• Гибкая конфигурация микрошагов с помощью выводов MS1–MS3 без перепрошивки контроллера

Преимущества модели

• Гибкая настройка тока потенциометром под конкретный двигатель
• Стабильная работа благодаря авто‑выбору режима распада тока (Mixed/Slow)
• Простая разводка и типовой форм‑фактор для быстрого монтажа в существующие проекты
• Низкий уровень шума и меньшее нагревание мотора за счет микрошагового режима
• Подходит как для медленных позиционирующих перемещений, так и для ускорений на высоких скоростях при достаточном питании

Где применяется

• 3D‑принтеры (оси X/Y/Z, экструдера)
• Настольные и любительские станки с ЧПУ (портальные, лазерные, фрезерные)
• Робототехника и приводы позиционирования
• Поворотные столы, слайдеры для фото/видео, плоттеры

Подключение и эксплуатация

• Управляющие сигналы: STEP — подача импульсов шага; DIR — выбор направления; EN — включение драйвера
• Настройка микрошагов: выводы MS1/MS2/MS3 (через джамперы) задают полный, 1/2, 1/4, 1/8, 1/16 шаг
• Рекомендуется сначала выставить ограничение тока под ваш двигатель (по формуле Iref и измерению напряжения на потенциометре), затем подключать нагрузку
• Для стабильной работы соблюдайте общую «землю» между контроллером и драйвером, используйте развязывающие конденсаторы по питанию двигателя

Рекомендации по охлаждению

• При токах свыше ~1 А на фазу используйте радиатор и/или обдув
• Обеспечьте свободный доступ воздуха к плате; не закрывайте модуль в герметичном корпусе
• Избегайте длительной работы на предельных токах без термоконтроля

Комплектация

• Модуль драйвера шагового двигателя — 1 шт.
• Гребенки‑штырьки 2,54 мм для пайки — 2 шт. (могут поставляться не впаянными)

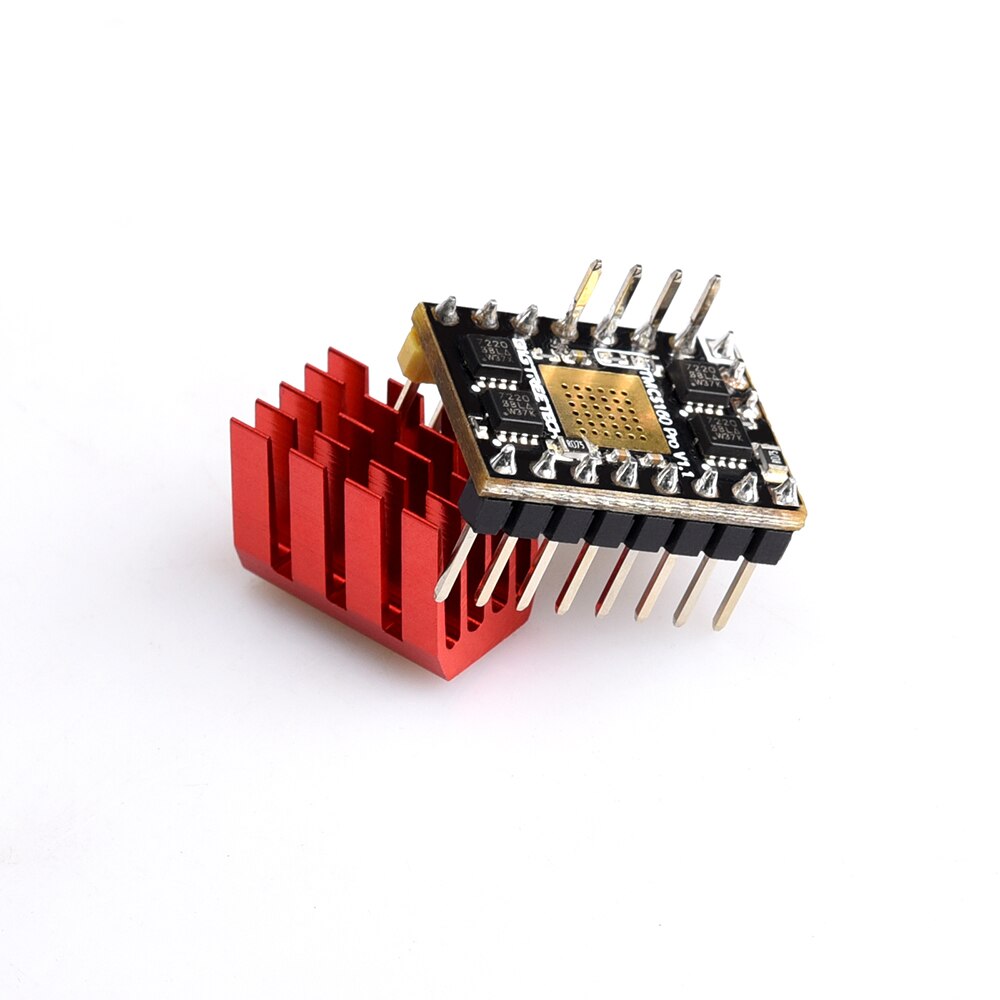

• Радиатор — 1 шт. (если предусмотрено комплектацией)

Совокупность микрошага 1/16, широкого диапазона питания и совместимости с 3,3/5 В логикой делает этот модуль сбалансированным выбором для большинства задач, где важны тишина, точность и предсказуемость поведения шагового привода.
