Дисплей BIGTREETECH Knomi v2.0
BIGTREETECH KNOMI V2.0 — компактный круглый сенсорный дисплей 1,28″ для 3D-принтеров на Klipper с разрешением 240×240, Wi-Fi и интерактивным управлением. Отображает температуру, прогресс печати и состояния принтера, поддерживает управление экструзией и нагревом прямо с экрана и отлично подходит для установки в Voron StealthBurner.
Дисплей BIGTREETECH KNOMI V2.0
Компактный круглый сенсорный дисплей 1,28″ для 3D-принтеров на Klipper с Wi-Fi, разрешением 240×240 и интерактивным управлением непосредственно с печатающей головы.
Описание
BIGTREETECH KNOMI V2.0 — компактный круглый сенсорный дисплей, разработанный специально для 3D-принтеров под управлением Klipper. Устройство устанавливается непосредственно на печатающую голову и позволяет в реальном времени отображать состояние принтера: температуру сопла и нагревательного стола, процесс нагрева, прогресс печати, хоуминг, калибровку и другие системные состояния. KNOMI 2 особенно хорошо подходит для Voron с печатающей головой StealthBurner.
В отличие от обычного информационного экрана, KNOMI V2.0 поддерживает сенсорное управление и жесты. С дисплея можно выполнять практические действия, включая подачу и втягивание филамента, а также регулировать температуру сопла и нагревательного стола. Связь с системой Klipper осуществляется по Wi-Fi, поэтому для передачи статуса принтера не требуется отдельный сигнальный кабель от дисплея к основной плате управления.

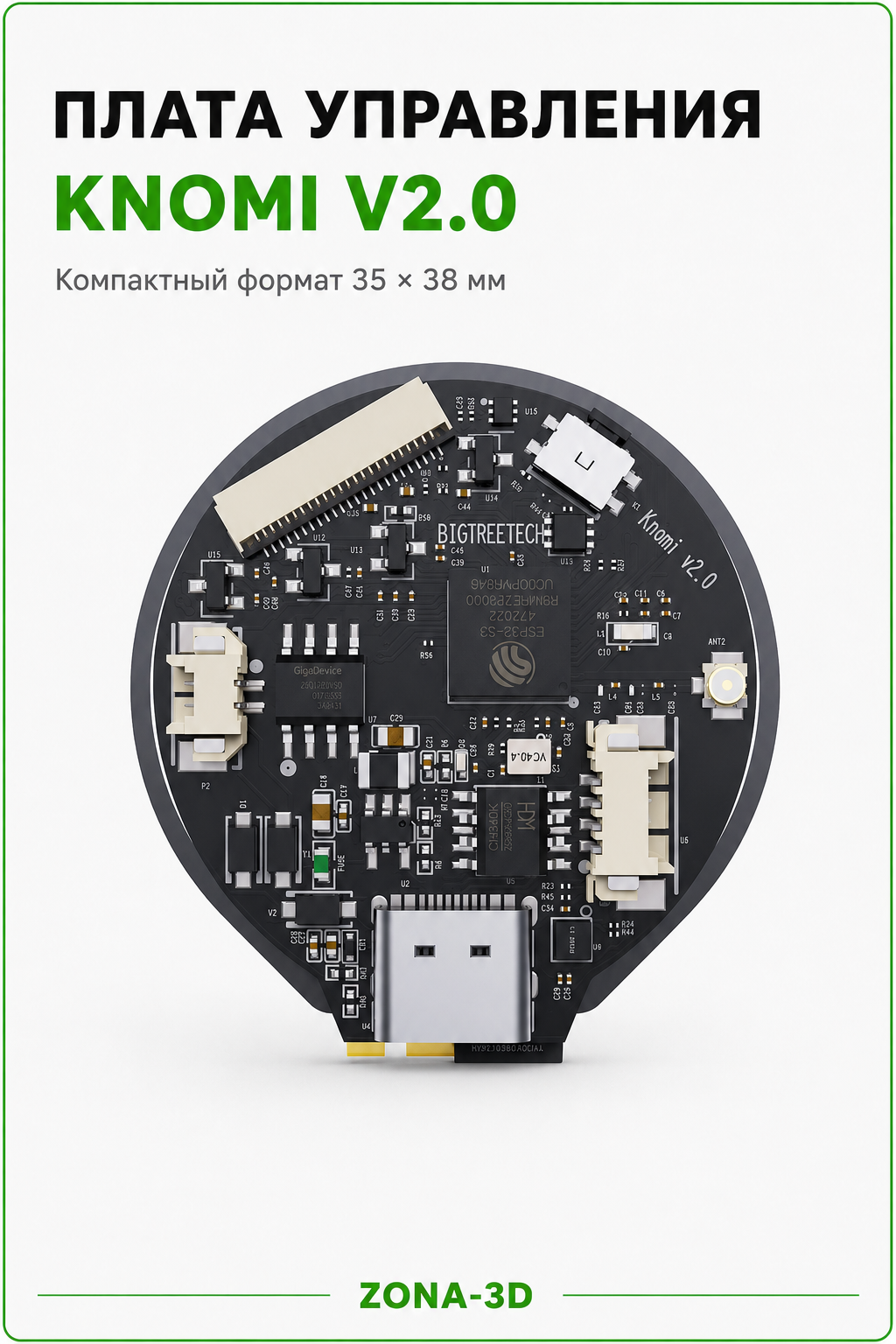

Круглый экран диагональю 1,28″ имеет разрешение 240×240, угол обзора 178° и яркость подсветки 400 cd/m². Аппаратная платформа включает беспроводной контроллер ESP32, 16 MB Flash и 8 MB PSRAM. Интерфейс KNOMI можно настраивать, а прошивка обновляется по OTA через локальную сеть. Проект BIGTREETECH является открытым, поэтому пользователю доступны конфигурация Klipper, исходный код прошивки и модели деталей для интеграции дисплея в StealthBurner.
Преимущества
Технические характеристики
| Тип устройства | сенсорный дисплей состояния и управления 3D-принтером |
| Модель | BIGTREETECH KNOMI V2.0 / KNOMI 2 |
| Производитель | BIGTREETECH / BTT |
| Поддерживаемая платформа | Klipper |
| Диагональ экрана | 1,28″ |
| Форма дисплея | круглая |
| Разрешение | 240×240 |
| Область отображения | 32,4×32,4 мм |
| Угол обзора | 178° |
| Яркость подсветки | 400 cd/m² |
| Ресурс подсветки | более 20 000 часов |
| Контроллер дисплея | GC9A01 |
| Управление | сенсорное, поддержка жестов |
| Беспроводное подключение | Wi-Fi 2.4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| Память Flash | 16 MB |
| PSRAM | 8 MB |
| Внутренний интерфейс дисплея | SPI |
| Питание | DC 5 V / 1 A |
| Логическое напряжение | DC 3.3 V |
| Номинальная мощность | 5 W |
| Рабочая температура | −20°C…+70°C |
| Температура хранения | −30°C…+80°C |
| Обновление прошивки | OTA через локальную сеть |
| Основная совместимость | 3D-принтеры на Klipper, включая Voron со StealthBurner |
Что отображает KNOMI V2.0
KNOMI взаимодействует с Klipper и визуально показывает основные состояния принтера непосредственно на печатающей голове. Пользователь может быстро понять, чем в данный момент занят принтер, не открывая веб-интерфейс Mainsail или Fluidd.
- температура сопла
- температура нагревательного стола
- нагрев сопла и стола
- процесс homing
- процесс probing
- Quad Gantry Level
- прогресс печати
- состояние готовности принтера
- состояние сетевого подключения
Сенсорное управление
KNOMI 2 получил полноценный сенсорный интерфейс. Навигация выполняется свайпами вверх, вниз, вправо и влево, а для отдельных действий используется длительное нажатие.
Из основного интерфейса можно перейти к управлению экструдером и выполнить подачу или втягивание филамента. Отдельный экран позволяет изменять установленную температуру сопла и нагревательного стола, что делает KNOMI V2.0 не только индикатором состояния, но и компактным локальным интерфейсом управления.
Подключение к Klipper
Для обмена данными с Klipper KNOMI V2.0 подключается к той же локальной Wi-Fi сети, в которой работает хост принтера. После настройки сети в конфигурацию Klipper добавляются соответствующие макросы KNOMI, позволяющие дисплею получать информацию о различных этапах работы принтера.
Питание дисплея составляет 5 V. При установке на Voron StealthBurner его можно получить от совместимой toolhead-платы либо другого подходящего источника питания на принтере.
Важно: указанный в характеристиках интерфейс SPI используется внутри KNOMI для связи электронного контроллера с экраном. Подключать KNOMI к основной плате 3D-принтера по SPI для обмена данными с Klipper не требуется.

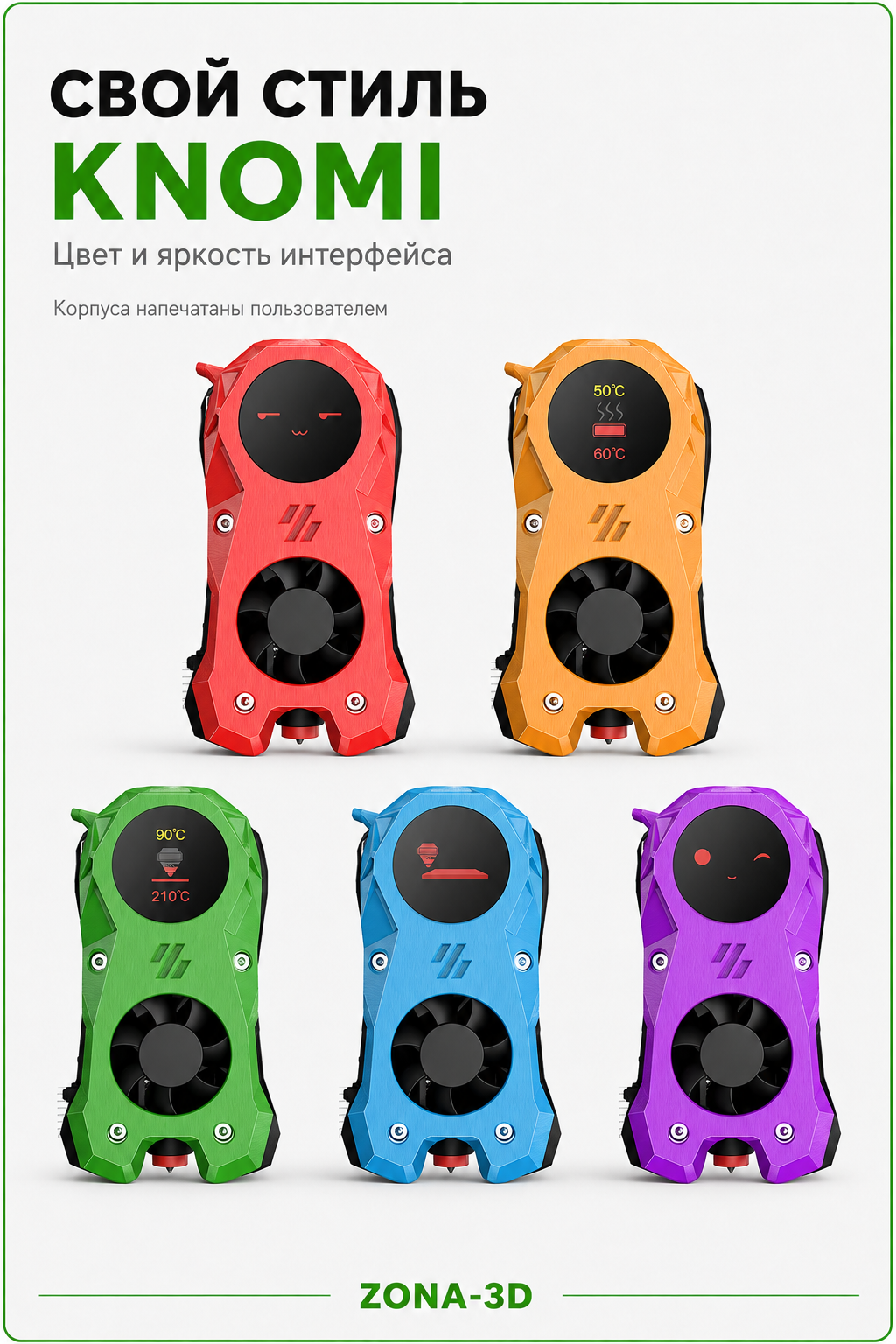

Интеграция в Voron StealthBurner
BIGTREETECH разработала KNOMI 2 в первую очередь для установки в печатающую голову Voron StealthBurner. Для интеграции используются специальные печатные детали, модели которых производитель предоставляет в открытом репозитории.
Конструкция крепления предусматривает вентиляционные отверстия. По данным BIGTREETECH, испытания модифицированного StealthBurner с установленным KNOMI 2 показали сопоставимые показатели воздушного потока и уровня шума со стандартной конструкцией StealthBurner.
Совместимость
- Voron 2.4 на Klipper
- Voron Trident на Klipper
- Voron со StealthBurner
- другие FDM/FFF 3D-принтеры на Klipper при подходящем креплении и питании
- кастомные CoreXY-проекты на Klipper
- DIY-сборки с возможностью установки компактного дисплея на печатающую голову
Данная версия KNOMI 2 предназначена именно для Klipper-систем. Для принтеров Bambu Lab серий A1, P1 и X1 производитель выпускает отдельное устройство Panda Knomi.
Настройка и обновление
Первоначальная настройка включает подключение KNOMI к Wi-Fi, добавление необходимых макросов в конфигурацию Klipper и установку устройства на печатающую голову. После подключения дисплей автоматически получает необходимые статусы через локальную сеть.
Для доступа к настройкам устройства можно использовать локальный адрес knomi.local. Через встроенный веб-интерфейс доступно обновление прошивки OTA, поэтому для обычного обновления не требуется снимать устройство и подключать его к программатору.
Почему выбирают BIGTREETECH KNOMI V2.0
KNOMI V2.0 позволяет вынести ключевую информацию о работе Klipper непосредственно на печатающую голову. Температура, прогресс печати, нагрев и процессы калибровки остаются постоянно перед глазами, а сенсорное управление дает быстрый доступ к основным операциям без открытия браузера.
Компактные размеры, беспроводная связь, открытая прошивка и готовая интеграция с Voron StealthBurner делают KNOMI 2 интересным вариантом как для модернизации готового Voron, так и для кастомных высокоскоростных 3D-принтеров на Klipper.
Круглый экран 1,28″ 240×240, Wi-Fi, сенсорное управление и интеграция со StealthBurner позволяют контролировать состояние печати и выполнять основные операции прямо на принтере.
