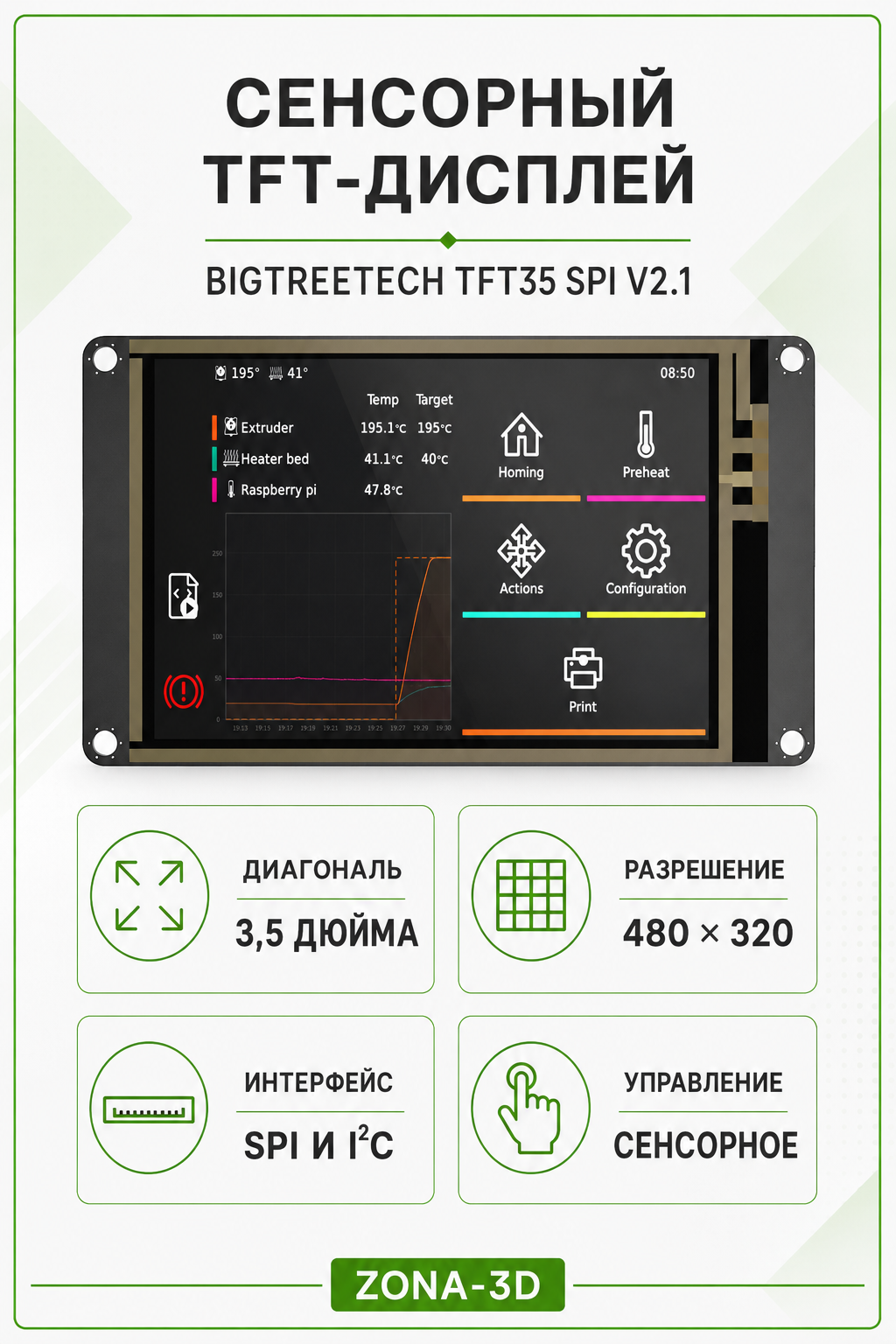

Дисплей BIGTREETECH TFT35 SPI V2.1 3,5″ 480×320
Компактный сенсорный экран для KlipperScreen и управляющих систем на базе BIGTREETECH CB1.
Описание
BIGTREETECH TFT35 SPI V2.1 — компактный сенсорный дисплей 3,5″ с разрешением 480×320 для управления 3D-принтером через KlipperScreen. Экран использует интерфейс SPI для вывода изображения и I2C для обработки касаний, подключаясь к совместимому управляющему компьютеру через гибкий FPC-шлейф.
В основе дисплейной части используется контроллер ILI9488, а за обработку сенсорного ввода отвечает NS2009. Размер платы составляет 98×56 мм, поэтому экран подходит для компактных панелей управления, корпусов электроники и самостоятельных проектов модернизации 3D-принтеров.
TFT35 SPI V2.1 не является самостоятельной панелью управления и работает совместно с хост-системой, которая формирует изображение и обрабатывает касания. Модель предназначена прежде всего для решений на базе BIGTREETECH CB1 с совместимой версией операционной системы.
Преимущества
Технические характеристики
| Производитель | BIGTREETECH |
| Модель | TFT35 SPI V2.1 |
| Тип устройства | Сенсорный TFT-дисплей |
| Диагональ экрана | 3,5″ |
| Разрешение | 480×320 пикселей |
| Контроллер дисплея | ILI9488 |
| Контроллер сенсорной панели | NS2009 |
| Интерфейс дисплея | SPI |
| Интерфейс сенсорной панели | I2C |
| Способ подключения | FPC-шлейф, разъём XH2.54 |
| Входное напряжение | 5 В DC |
| Логическое напряжение | 3,3 В DC |
| Размер платы | 98×56 мм |
| Поддерживаемый хост | BIGTREETECH CB1 |
| Минимальная версия образа CB1 | V2.2.1 |
| Назначение | Интерфейс KlipperScreen для управления 3D-принтером |
Подключение и настройка
- Перед подключением полностью отключите питание управляющей электроники.
- Подключите дисплей FPC-шлейфом в соответствии с распиновкой производителя.
- Используйте образ операционной системы CB1 версии V2.2.1 или новее.
- Откройте файл BoardEnv.txt в разделе BOOT и активируйте параметр overlays=tft35_spi.
- Для образа CB1 V2.2.1 производитель рекомендует параметр overlays=tft35_spi25, использующий более стабильную частоту SPI 25 МГц.
- Установите и настройте KlipperScreen на управляющей системе.
Совместимость и применение
Дисплей предназначен для создания локального сенсорного интерфейса 3D-принтера под управлением Klipper. Он позволяет выводить KlipperScreen, контролировать состояние принтера, запускать доступные команды и изменять параметры без постоянного обращения к веб-интерфейсу с компьютера или смартфона.
Модель отличается от BIGTREETECH TFT35 V3.0 и TFT35-E3 V3.0: у TFT35 SPI V2.1 нет самостоятельного режима управления через UART или эмуляции LCD12864. Изображение и сенсорный ввод обрабатываются подключённой хост-системой.
