Дисплей LCD BIGTREETECH Mini 12864 V2
Дисплей BIGTREETECH Mini12864 V2.0
Компактная графическая панель управления 128×64 для 3D-принтеров с энкодером, SD-картридером, зуммером, RGB-подсветкой и подключением через EXP1/EXP2 или FPC.
Описание
BIGTREETECH Mini12864 V2.0 — компактный графический LCD-дисплей для управления FDM/FFF 3D-принтером непосредственно с панели. Экран с разрешением 128×64 отображает меню прошивки, температуры, координаты осей, состояние нагрева, скорость, прогресс задания и другие параметры. Навигация выполняется с помощью поворотного энкодера с нажатием, поэтому основные операции можно выполнять без постоянного обращения к компьютеру.
Mini12864 V2.0 использует контроллер UC1701 и взаимодействует с основной платой через интерфейс дисплея. Производитель предусмотрел два варианта подключения: классические разъемы EXP1/EXP2 и компактный FPC-разъем. Это позволяет использовать панель как с традиционными контроллерами 3D-принтеров, так и с современными платами BIGTREETECH, оборудованными соответствующим FPC-интерфейсом.
Отличительная особенность BIGTREETECH Mini12864 V2.0 — программируемая RGB-подсветка. В Klipper она определяется как цепочка из трех NeoPixel: один элемент отвечает за подсветку дисплея, еще два — за подсветку энкодера. Цвет можно изменять программно и использовать для визуальной индикации состояния принтера. Панель также оснащена зуммером и интерфейсом SD-карты.
Преимущества
Технические характеристики

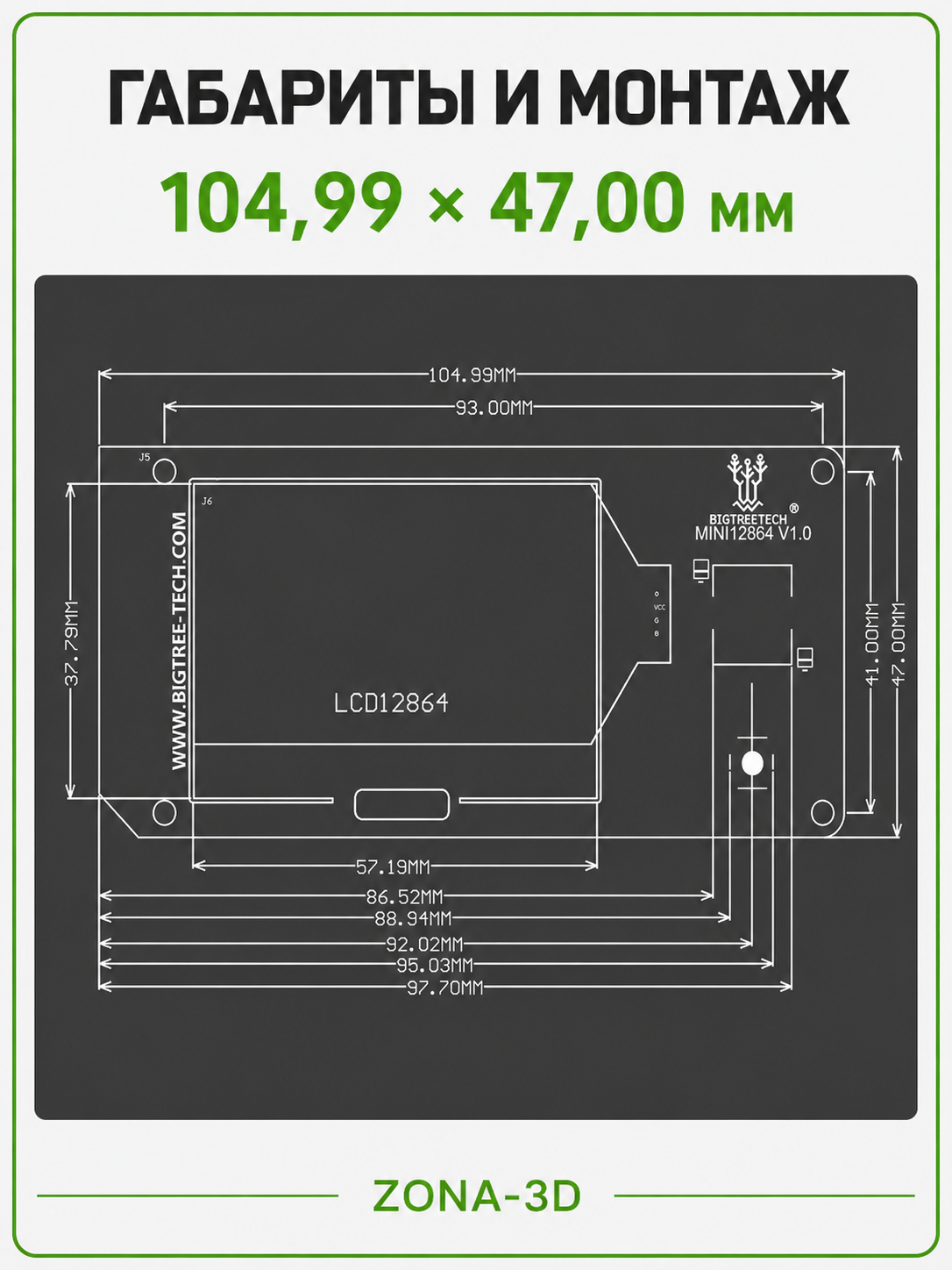

| Тип устройства | графическая панель управления для 3D-принтера |
| Модель | BIGTREETECH Mini12864 V2.0 |
| Производитель | BIGTREETECH / BTT |
| Тип дисплея | графический LCD |
| Разрешение | 128×64 |
| Контроллер дисплея | UC1701 |
| Управление | поворотный энкодер с нажатием |
| Подсветка | программируемая RGB / NeoPixel |
| Количество RGB-элементов | 3 |
| Зуммер | встроенный |
| SD-картридер | встроенный |
| Напряжение питания | DC 5 V |
| Логическое напряжение SD-карты | 3.3 V / 5 V |
| Основные интерфейсы подключения | EXP1 + EXP2 или FPC |
| Интерфейс дисплея | SPI |
| Поддерживаемые прошивки | Marlin, Klipper |
| Габариты платы | 104.99×47 мм |
| Назначение | локальное управление 3D-принтером, отображение параметров и запуск заданий с карты памяти |
RGB-подсветка
BIGTREETECH Mini12864 V2.0 оснащен программируемой RGB-подсветкой, которая выгодно отличает его от классических монохромных LCD12864. Цвет подсветки можно задавать программно и использовать не только для оформления, но и для индикации различных состояний принтера.
В конфигурации Klipper подсветка определяется как три NeoPixel RGB. Это позволяет независимо управлять цветом дисплея и подсветкой энкодера, например менять цвет во время нагрева, печати, паузы или завершения задания.
Управление 3D-принтером
Поворотный энкодер используется для перемещения по меню, выбора пунктов и изменения значений. Нажатие на энкодер подтверждает выбранное действие. В зависимости от конфигурации прошивки с панели доступны перемещение осей, нагрев сопла и стола, управление вентиляторами, изменение скорости и других параметров.
Встроенный зуммер используется для звукового подтверждения действий и системных уведомлений. SD-картридер позволяет работать с файлами печати на совместимых платах и прошивках без постоянного USB-подключения компьютера.
Подключение EXP1 / EXP2
Классический вариант подключения Mini12864 V2.0 использует два разъема EXP1 и EXP2. Через них передаются сигналы дисплея, энкодера, SD-карты, RGB-подсветки и зуммера.
Перед подключением необходимо проверить распиновку EXP1/EXP2 конкретной платы управления. Хотя этот формат широко используется в электронике 3D-принтеров, назначение и ориентация разъемов на разных контроллерах могут отличаться.
Подключение через FPC
В версии Mini12864 V2.0 BIGTREETECH добавила FPC-разъем как альтернативу двум стандартным шлейфам EXP. Он используется на совместимых современных платах BIGTREETECH и позволяет уменьшить количество проводов между дисплеем и основной электроникой.
Использовать FPC-подключение следует только на платах с соответствующим интерфейсом и совместимой распиновкой. Если контроллер не имеет подходящего FPC-разъема, панель подключается стандартным способом через EXP1 и EXP2.
Поддержка Klipper
Klipper поддерживает BIGTREETECH Mini12864 как дисплей типа UC1701. В конфигурации задаются линии дисплея, энкодера, кнопки, зуммера и RGB-подсветки.
Такой вариант хорошо подходит для Voron, CoreXY и других принтеров на Klipper, где требуется компактная локальная панель управления в дополнение к веб-интерфейсам Mainsail или Fluidd.
Поддержка Marlin
BIGTREETECH также предусматривает работу Mini12864 V2.0 с прошивкой Marlin. После выбора соответствующего типа дисплея в конфигурации прошивки пользователь получает привычное локальное меню для управления принтером.
После изменения типа дисплея или параметров контрастности может потребоваться обновление настроек EEPROM в соответствии с инструкцией производителя и конфигурацией используемой платы.
Совместимость и применение
- 3D-принтеры на Marlin
- 3D-принтеры на Klipper
- Voron и другие CoreXY-сборки
- BIGTREETECH SKR
- BIGTREETECH Octopus
- BIGTREETECH Manta
- BIGTREETECH Kraken и совместимые контроллеры
- Платы управления с совместимыми EXP1/EXP2
- Контроллеры с совместимым FPC-интерфейсом Mini12864
- DIY и кастомные FDM/FFF 3D-принтеры
Почему выбирают BIGTREETECH Mini12864 V2.0
BIGTREETECH Mini12864 V2.0 подходит пользователям, которым нужен компактный классический интерфейс управления без перехода на крупный сенсорный TFT. Разрешения 128×64 достаточно для меню Marlin и Klipper, а механический энкодер обеспечивает быстрое и понятное управление.
Поддержка двух вариантов подключения, встроенной SD-карты, зуммера и программируемой RGB-подсветки делает V2.0 более универсальным решением для современных самодельных 3D-принтеров. Панель особенно удобна в проектах Voron и других Klipper-сборках, где веб-интерфейс используется для расширенного управления, а Mini12864 — для быстрых операций непосредственно возле принтера.
Разрешение 128×64, энкодер, SD-картридер, зуммер и подключение через EXP1/EXP2 или FPC делают дисплей удобным решением для современных DIY, Voron и CoreXY-сборок.
