Держатель вала SK20 (SH20) MYT

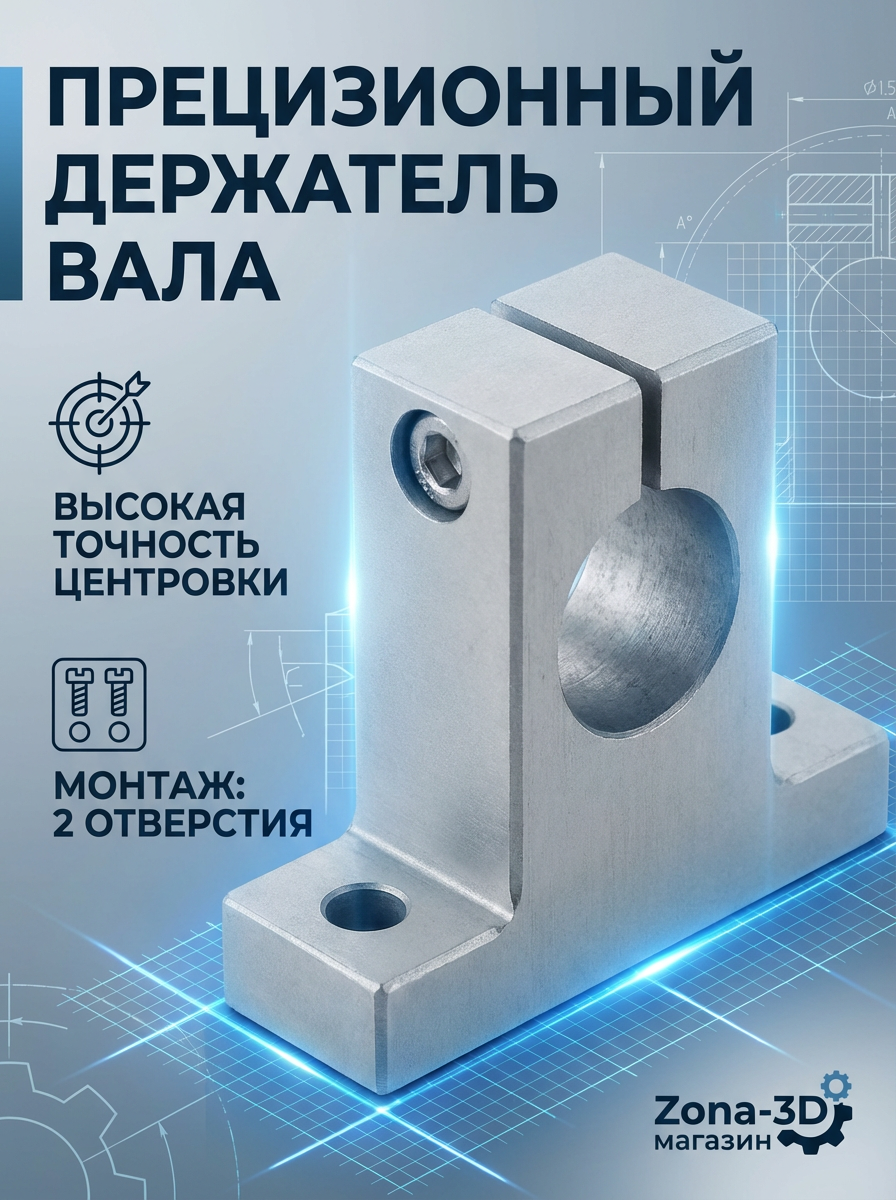

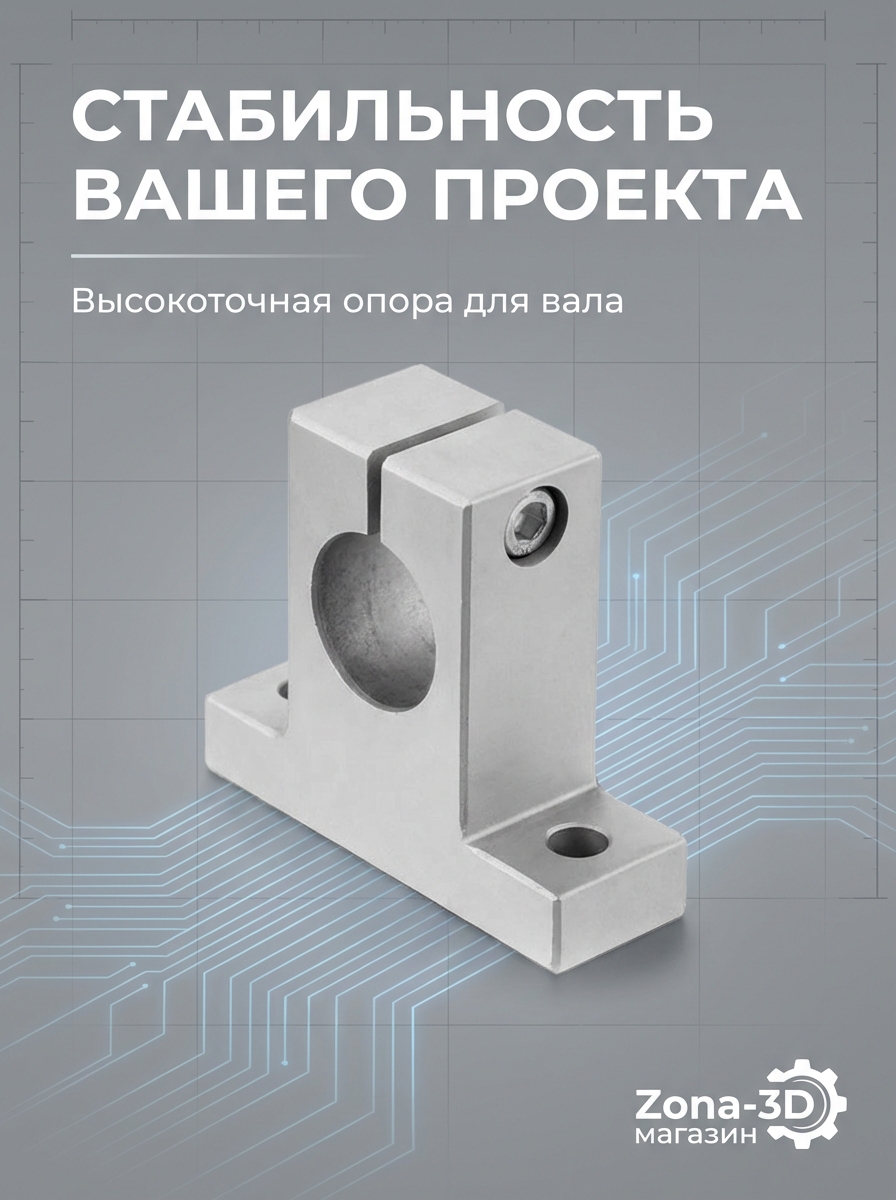

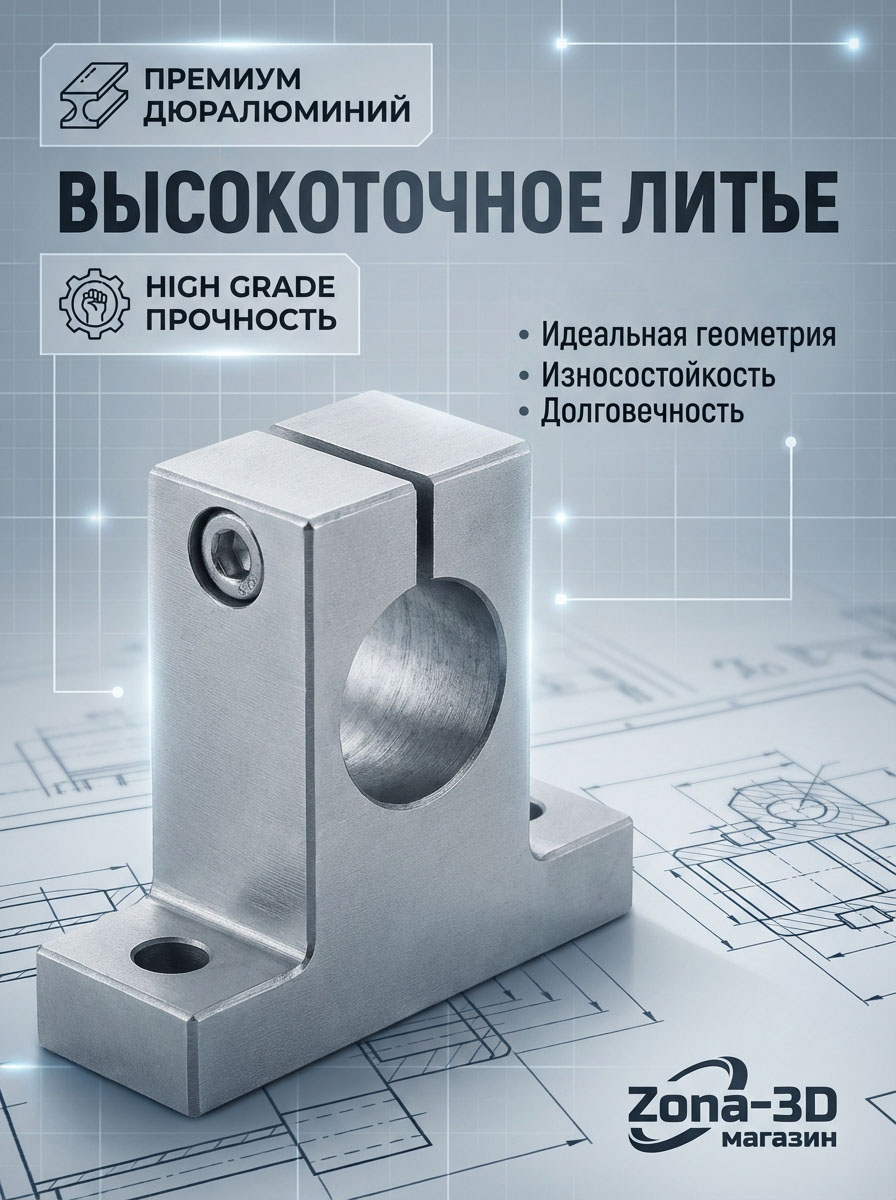

Надёжная опора для линейного вала 20 мм: вертикальный кронштейн с прижимом обеспечивает жёсткую фиксацию гладкого стержня и точное позиционирование оси при сборке станков, плоттеров и 3D‑принтеров. Корпус из алюминиевого сплава сочетает лёгкость и достаточную жёсткость, а прижимной винт M5 позволяет быстро закрепить вал без смещения.
Надёжная опора для линейного вала 20 мм: вертикальный кронштейн с прижимом обеспечивает жёсткую фиксацию гладкого стержня и точное позиционирование оси при сборке станков, плоттеров и 3D‑принтеров. Корпус из алюминиевого сплава сочетает лёгкость и достаточную жёсткость, а прижимной винт M5 позволяет быстро закрепить вал без смещения.
Опора стабилизирует вал в вертикальных и горизонтальных осях, снижая прогиб и вибрации при ускорениях и реверсах. Точная цилиндрическая посадка помогает сохранить соосность направляющей и кареток, что положительно сказывается на ресурсе подшипников и качестве обработки/печати. Ровная опорная база обеспечивает повторяемую установку, а фаски и аккуратная обработка кромок упрощают позиционирование при разметке.
В отличие от меньших типоразмеров (например, под 16 мм), данная опора рассчитана именно на вал 20 мм и имеет стандартную базовую геометрию: длина 60 мм, высота 51 мм и расстояние от основания до оси 31 мм, что упрощает замену и компоновку в узлах линейного перемещения. Центровое расстояние между монтажными отверстиями 45 мм и диаметр 6.6 мм под болты M6 обеспечивают совместимость с распространёнными посадочными схемами.
Рекомендуемые области применения: оси X/Y/Z в настольных и промышленных ЧПУ, линейные порталы, направляющие подачи, гравёры, плоттеры, манипуляторы и кондукторы. Опора подходит для каленых и некалёных валов диаметром 20 мм и совместима с распространёнными линейными подшипниками форм‑фактора 20 мм (например, LM20UU и каретками SCS20UU), а также с концевыми опорами и хомутами под тот же диаметр.
- Компактный формат 60×51×20 мм экономит место в конструкции без потери жёсткости
- Универсальная посадка под крепёж M6 через отверстия 6.6 мм ускоряет монтаж на раму
- Точная высота базы до центра 31 мм облегчает выравнивание направляющих и подшипниковых кареток
- Прижим M5 фиксирует вал без повреждения поверхности и удерживает его при динамических нагрузках
- Алюминиевый сплав снижает массу узла, уменьшает инерцию перемещаемых осей и повышает отзывчивость привода
- Жёсткий монолитный корпус снижает микроперекосы и повышает повторяемость перемещений
- Быстрый сервис: вал можно демонтировать и установить повторно без переборки всего узла
- Подходит для одиночного и парного размещения опор на длинных валах для повышения устойчивости
Советы по монтажу: устанавливайте опору на ровную, обезжиренную поверхность рамы; предварительно выровняйте вал по соосности с каретками и второй опорой, после чего равномерно подтяните крепёж. Избегайте чрезмерного усилия на прижимном винте M5 — фиксации «от руки + небольшой доворот» достаточно для надёжного удержания без рисков деформации вала. При необходимости используйте тонкие регулировочные шайбы под основание для точной высоты.
